Варисторы

Варисторы SMD (для поверхностного монтажа)

  • Варисторы металлооксидные предназначены для защиты цепей питания от импульсов напряжения, превышающих напряжение варистора

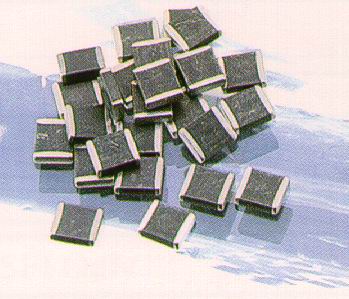

Варисторы металлооксидные фирмы SFI для поверхностного монтажа
Новые серии Краткое описание
SHA серия для защиты автомобильных бортовых электронных устройств
SHN серия
SHC серия
SHV серия
MLA серия
MLC серия
MLE серия
Ultra Low серия
SEA серия
STS серия
ESD+EMI серия
EMI серия


Серии, снятые с производства, но имеющиеся на зарубежных складах
ESD серия
08CH серия
MH-auto серия

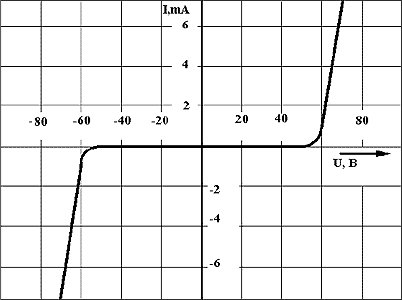

Для защиты оборудования от импульсных напряжений в разных странах применяются вентильные разрядники, RC-цепочки, LC-фильтры и т.д. Однако в последние десятилетия во всем мире наиболее эффективным (и дешевым) средством защиты от импульсных напряжений любого вида признано использование нелинейных полупроводниковых резисторов, называемых варисторами. Отличительной чертой варистора является симметричная и резко выраженная нелинейная вольт-амперная характеристика (см. график). За счет этого варисторы позволяют просто и эффективно решать задачи защиты различных устройств от импульсных напряжений. Варистор включается параллельно защищаемому оборудованию, т.е. при нормальной эксплуатации он находится под действием рабочего напряжения защищаемого устройства. В рабочем режиме (при отсутствии импульсных напряжений) ток через варистор пренебрежимо мал, и поэтому варистор в этих условиях представляет собой изолятор.

При возникновении импульса напряжения варистор в силу нелинейности своей характеристики резко уменьшает свое сопротивление до долей Ома и шунтирует нагрузку, защищая ее, и рассеивая поглощенную энергию в виде тепла. В этом случае через варистор кратковременно может протекать ток, достигающий нескольких тысяч ампер. Так как варистор практически безынерционен, то после гашения импульса напряжения он вновь приобретает очень большое сопротивление. Таким образом, включение варистора параллельно электрооборудованию не влияет на его работу в нормальных условиях, но “срезает” импульсы опасного напряжения, что полностью обеспечивает сохранность даже ослабленной изоляции.

Наиболее широкое применение находят варисторы на основе оксида цинка, что обусловлено, во-первых, относительной простотой их изготовления и, во-вторых, хорошей способностью оксида цинка поглощать высокоэнергетические импульсы напряжения. Варисторы изготавливают по обычной “керамической” технологии, включающей в себя прессование варисторов, их обжиг, нанесение электродов, и нанесение электроизоляционных и влагозащитных покрытий. Такая технология в ряде случаев позволяет предприятиям-изготовителям выпускать варисторы по индивидуальным заказам.



Обозначение варисторов фирмы SFI:

  SFI-0805 241 K
Фирма, серия
Размеры
Код постоянного напряжения:
240 = 24В
241 = 240В

Допуск, К=10%
ТипL, ммW, ммD, ммE, ммКол-во на ролике
SFI04021,0±0,100,5±0,100,6 max.0,25±0,14000
SFI06031,6±0,150,8±0,150,9 max.0,3±0,14000
SFI08052,0±0,201,25±0,151,2 max.0,3±0,13000
SFI12063,2±0,201,6+0,151,5 max.0,5±0,23000
SFI12103,2±0,202,5±0,201,5 max.0,5±0,22000
SFI18124,5±0,203,2±0,152,0 max.0,5+0,3/-0,11000
SFI22205,7±0,205,0±0,22,5 max.0,3+0,5/-0,11000
08CH8,0±0,35,0±0,32,0±10,8+0,5-0,1500
