Варисторы SMD (для поверхностного монтажа)

Варисторы SMD (для поверхностного монтажа) типоразмера 0603

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 0603 это нелинейные приборы, имеющие симметричную вольт-амперную характеристику, аналогичную характеристике стабилитрона.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 0603 представляют собой нелинейные резисторы, изготовленные из оксида цинка с добавлением оксидов других металлов.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 0603 обладают симметричной высоконелинейной вольтамперной характеристикой при уникально высокой импульсной устойчивости.

Оксидно-цинковые варисторы практически уникальное быстродействующее средство защиты полупроводниковых систем различного назначения.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 0603 используются для защиты от импульсных воздействий напряжения; для создания низкочастотных фильтров, требуемых для высокоскоростных линий передачи данных; для подавления электромагнитных помех.

Свойства оксидно-цинковых варисторов: диапазон номинальных напряжений: 5,0~39,0 В, высокая стойкость к току перегрузки; быстрая реакция на резкое повышение напряжения; симметричность вольт-амперных характеристик; оптимальная вольт-амперная характеристика; надежность, подтвержденная международными стандартами.

Применение оксидно-цинковых варисторов: бытовая электроника (телевизоры, микроволновые печи, радиоэлектронная аппаратура, и др.); устройства промышленной электроники (электродвигатели, тиристорные схемы управления, релейные схемы, схемы защиты); устройства обработки данных; оборудование передачи электроэнергии; аппаратура средств связи; системы электроснабжения.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 0603 поставляются со склада в Москве и под заказ с фабрики.

Условия поставки оксидно-цинковых варисторов SMD (для поверхностного монтажа) типоразмера 0603 уточняйте у наших менеджеров.

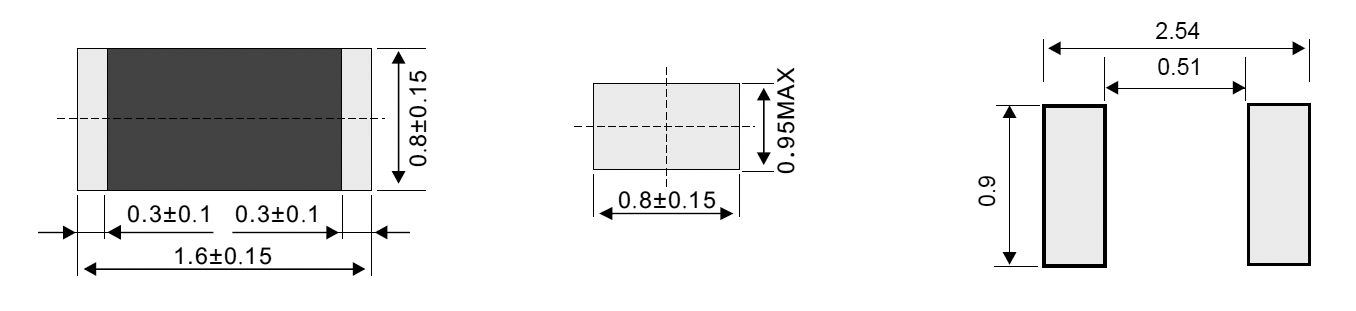

Габаритные размеры и разметка контактных площадок, мм

Варисторы SMD (для поверхностного монтажа) типоразмер 0603

Таблица взаимозаменяемости
ЧИП-варисторов
Код
товара
Марка Номинальное
напряжение
варистора, В
Допуск, В Максимально
допустимое
напряжение
Максимальная
энергия
(10/1000 мкс), дж
Максимальное
напряжение
ограничения
Выдерживаемый
импульсный ток
(8/20 мкс)
Типовая
емкость, пФ
при 1 мА VAC(V) VDC(V) IP(A) VC(V) I(A) при 1 кГц
192940 BL0603A5R0K 5,0 4,0~6,0 2,0 3,3 0,1 1 12 30 1100
192941 BL0603A8R0K 8,0 6,7~10,1 4 5,6 0,1 1 24 30 570
192942 BL0603A120K 12,0 10,8~16,2 6 9 0,1 1 25 30 460
192943 BL0603A180K 18,0 16,8~21 11 14 0,1 1 35 30 300
192944 BL0603A210K 21,0 18~22,5 12 15 0,1 1 38 30 250
192945 BL0603A240K 24,0 21,6~27 14 18 0,1 1 42 30 180
192946 BL0603A270K 27,0 26,4~33 17 22 0,1 1 47 30 160
192947 BL0603A300K 30,0 28,8~36 19 24 0,1 1 48 30 160
192948 BL0603A330K 33,0 31,2~39 20 26 0,1 1 52 30 150
192949 BL0603A360K 36,0 33,6~42 21 28 0,1 1 54 30 150
192950 BL0603A390K 39,0 36~54 25 30 0,1 1 65 30 100
