Варисторы SMD (для поверхностного монтажа)

Варисторы SMD (для поверхностного монтажа) типоразмера 0805

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 0805 это нелинейные приборы, имеющие симметричную вольт-амперную характеристику, аналогичную характеристике стабилитрона.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 0805 представляют собой нелинейные резисторы, изготовленные из оксида цинка с добавлением оксидов других металлов.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 0805 обладают симметричной высоконелинейной вольтамперной характеристикой при уникально высокой импульсной устойчивости.

Оксидно-цинковые варисторы практически уникальное быстродействующее средство защиты полупроводниковых систем различного назначения.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 0805 используются для защиты от импульсных воздействий напряжения; для создания низкочастотных фильтров, требуемых для высокоскоростных линий передачи данных; для подавления электромагнитных помех.

Свойства оксидно-цинковых варисторов: диапазон номинальных напряжений: 5,0~76,0 В, высокая стойкость к току перегрузки; быстрая реакция на резкое повышение напряжения; симметричность вольт-амперных характеристик; оптимальная вольт-амперная характеристика; надежность, подтвержденная международными стандартами.

Применение оксидно-цинковых варисторов: бытовая электроника (телевизоры, микроволновые печи, радиоэлектронная аппаратура, и др.); устройства промышленной электроники (электродвигатели, тиристорные схемы управления, релейные схемы, схемы защиты); устройства обработки данных; оборудование передачи электроэнергии; аппаратура средств связи; системы электроснабжения.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 0805 поставляются со склада в Москве и под заказ с фабрики.

Условия поставки оксидно-цинковых варисторов SMD (для поверхностного монтажа) типоразмера 0805 уточняйте у наших менеджеров.

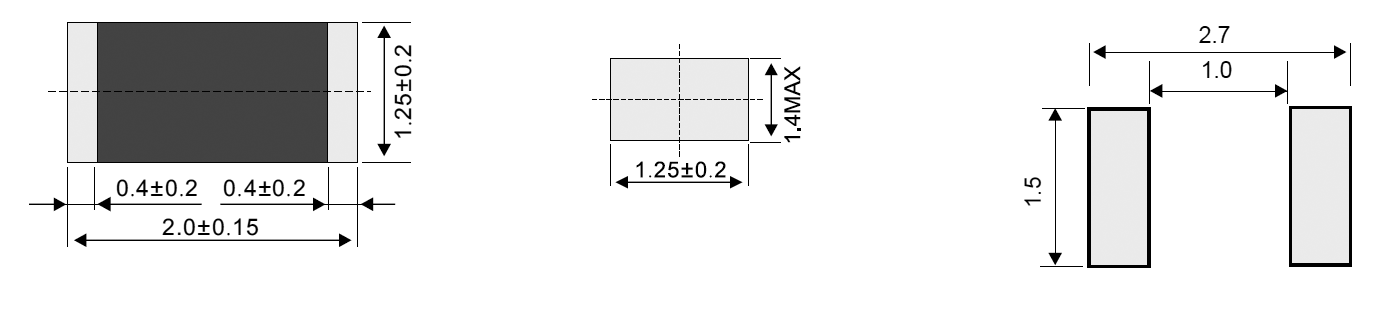

Габаритные размеры и разметка контактных площадок, мм

Варисторы SMD (для поверхностного монтажа) типоразмер 0805

Таблица взаимозаменяемости
ЧИП-варисторов
Код
товара
Марка Номинальное
напряжение
варистора, В
Допуск, В Максимально
допустимое
напряжение
Максимальная
энергия
(10/1000 мкс), дж
Максимальное
напряжение
ограничения
Выдерживаемый
импульсный ток
(8/20 мкс)
при 1 мА VAC(V) VDC(V) IP(A) VC(V) I(A)
192951 BL0805A5R0K 5,0 4,0~6,0 2,0 3,3 0,1 1 12 80
192952 BL0805A8R0K 8,0 6,7~10,0 4 5,6 0,1 1 15,5 80
192953 BL0805A120K 12,0 10,8~16,2 6 9 0,1 1 25 80
192954 BL0805A180K 18,0 16,8~21 11 14 0,1 1 40 80
192955 BL0805A240K 24,0 21,6~27 14 18 0,1 1 54 80
192956 BL0805A270K 27,0 26,4~33 17 22 0,1 1 62 80
192957 BL0805A300K 30,0 28,8~36 18 24 0,1 1 67 80
192958 BL0805A330K 33,0 31,2~39 20 26 0,1 1 73 80
192959 BL0805A360K 36,0 33,6~42 21 28 0,1 1 78 80
192960 BL0805A390K 39,0 36~45 25 30 0,1 1 85 80
192961 BL0805A420K 42,0 39,6~49,5 28 33 0,1 1 87,5 80
192962 BL0805A470K 47,0 43,2~57 30 38 0,1 1 101 80
192963 BL0805A530K 53,0 50,4~63 32 42 0,1 1 111 80
192964 BL0805A600K 60,0 57,6~72 37 48 0,1 1 127 80
192965 BL0805A680K 68,0 67,2~84 40 56 0,1 1 150 80
192966 BL0805A760K 76,0 72~90 43 60 0,1 1 160 80



  • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
    Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
  • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
    Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
  • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
  • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
