Варисторы SMD (для поверхностного монтажа)

Варисторы SMD (для поверхностного монтажа) типоразмера 1206

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 1206 это нелинейные приборы, имеющие симметричную вольт-амперную характеристику, аналогичную характеристике стабилитрона.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 1206 представляют собой нелинейные резисторы, изготовленные из оксида цинка с добавлением оксидов других металлов.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 1206 обладают симметричной высоконелинейной вольтамперной характеристикой при уникально высокой импульсной устойчивости.

Оксидно-цинковые варисторы практически уникальное быстродействующее средство защиты полупроводниковых систем различного назначения.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 1206 используются для защиты от импульсных воздействий напряжения; для создания низкочастотных фильтров, требуемых для высокоскоростных линий передачи данных; для подавления электромагнитных помех.

Свойства оксидно-цинковых варисторов: диапазон номинальных напряжений: 5,0~120,0 В, высокая стойкость к току перегрузки; быстрая реакция на резкое повышение напряжения; симметричность вольт-амперных характеристик; оптимальная вольт-амперная характеристика; надежность, подтвержденная международными стандартами.

Применение оксидно-цинковых варисторов: бытовая электроника (телевизоры, микроволновые печи, радиоэлектронная аппаратура, и др.); устройства промышленной электроники (электродвигатели, тиристорные схемы управления, релейные схемы, схемы защиты); устройства обработки данных; оборудование передачи электроэнергии; аппаратура средств связи; системы электроснабжения.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 1206 поставляются со склада в Москве и под заказ с фабрики.

Условия поставки оксидно-цинковых варисторов SMD (для поверхностного монтажа) типоразмера 1206 уточняйте у наших менеджеров.

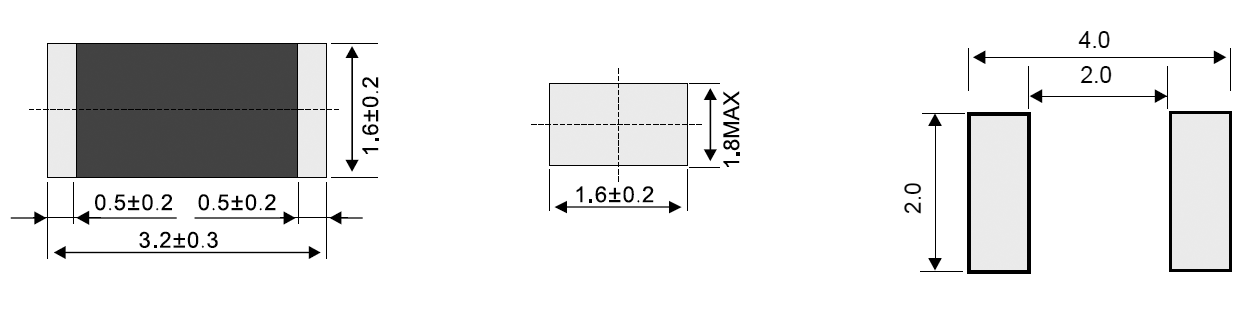

Габаритные размеры и разметка контактных площадок, мм

Варисторы SMD (для поверхностного монтажа) типоразмер 1206

Таблица взаимозаменяемости
ЧИП-варисторов
Код
товара
Марка Номинальное
напряжение
варистора, В
Допуск, В Максимально
допустимое
напряжение
Максимальная
энергия
(10/1000 мкс), дж
Максимальное
напряжение
ограничения
Выдерживаемый
импульсный ток
(8/20 мкс)
при 1 мА VAC(V) VDC(V) IP(A) VC(V) I(A)
192967 BL1206A5R0K 5,0 4,0~6,0 2,0 3,3 1 1 10 150
192968 BL1206A8R0K 8,0 6,7~10,0 4,0 5,6 1 1 15,5 150
192969 BL1206A120K 12,0 10,8~16,2 6,0 9,0 1 1 25 150
192970 BL1206A180K 18,0 16,8~21 11 14 1 1 40 150
192971 BL1206A240K 24,0 21,6~27 14 18 1 1 51 150
192972 BL1206A270K 27,0 26,4~33 17 22 1 1 62 150
192973 BL1206A300K 30,0 28,8~36 18 24 1 1 67 150
192974 BL1206A330K 33,0 31,2~39 20 26 1 1 73 150
192975 BL1206A360K 36,0 33,6~42 21 28 1 1 78 150
192976 BL1206A390K 39,0 36~45 25 30 1 1 85 150
192977 BL1206A420K 42,0 39,6~49,5 28 33 1 1 88 150
192978 BL1206A470K 47,0 43,2~57 30 38 1 1 101 150
192979 BL1206A530K 53,0 50,4~63 32 42 1 1 111 150
192980 BL1206A560K 56,0 54~67,5 35 45 1 1 122 150
192981 BL1206A600K 60,0 57,6~72 37 48 1 1 128 150
192982 BL1206A680K 68,0 67,2~84 40 56 1 1 150 150
192983 BL1206A760K 76,0 72~90 43 60 1 1 160 150
192984 BL1206A820K 82,0 78~97 47 65 1 1 172 150
192985 BL1206A900K 90,0 81,6~102 49 68 1 1 180 150
192986 BL1206A950K 95,0 90~112,5 50 75 1 1 200 150
192987 BL1206A101K 100,0 102~127,5 60 85 1 1 225 150
192988 BL1206A121K 120,0 120~150 67 100 1 1 265 150
