Варисторы SMD (для поверхностного монтажа)

Варисторы SMD (для поверхностного монтажа) типоразмера 1210

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 1210 это нелинейные приборы, имеющие симметричную вольт-амперную характеристику, аналогичную характеристике стабилитрона.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 1210 представляют собой нелинейные резисторы, изготовленные из оксида цинка с добавлением оксидов других металлов.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 1210 обладают симметричной высоконелинейной вольтамперной характеристикой при уникально высокой импульсной устойчивости.

Оксидно-цинковые варисторы практически уникальное быстродействующее средство защиты полупроводниковых систем различного назначения.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 1210 используются для защиты от импульсных воздействий напряжения; для создания низкочастотных фильтров, требуемых для высокоскоростных линий передачи данных; для подавления электромагнитных помех.

Свойства оксидно-цинковых варисторов: диапазон номинальных напряжений: 18,0~95,0 В, высокая стойкость к току перегрузки; быстрая реакция на резкое повышение напряжения; симметричность вольт-амперных характеристик; оптимальная вольт-амперная характеристика; надежность, подтвержденная международными стандартами.

Применение оксидно-цинковых варисторов: бытовая электроника (телевизоры, микроволновые печи, радиоэлектронная аппаратура, и др.); устройства промышленной электроники (электродвигатели, тиристорные схемы управления, релейные схемы, схемы защиты); устройства обработки данных; оборудование передачи электроэнергии; аппаратура средств связи; системы электроснабжения.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 1210 поставляются со склада в Москве и под заказ с фабрики.

Условия поставки оксидно-цинковых варисторов SMD (для поверхностного монтажа) типоразмера 1210 уточняйте у наших менеджеров.

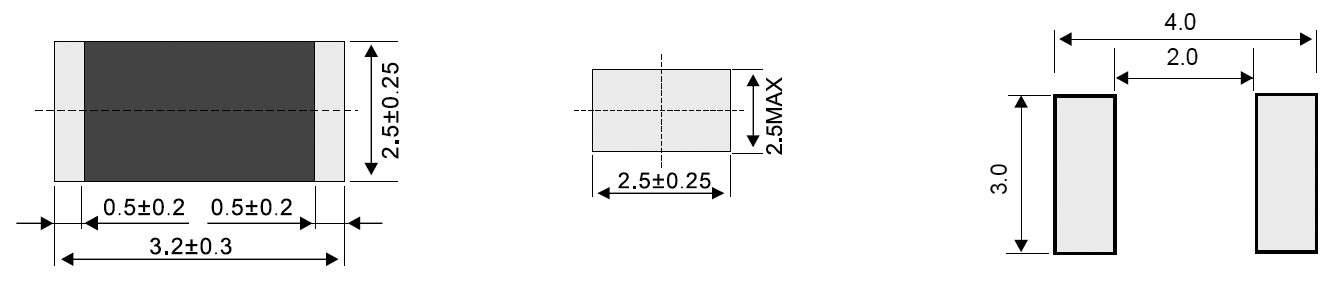

Габаритные размеры и разметка контактных площадок, мм

Варисторы SMD (для поверхностного монтажа) типоразмер 1210

Таблица взаимозаменяемости
ЧИП-варисторов
Код
товара
Марка Номинальное
напряжение
варистора, В
Допуск, В Максимально
допустимое
напряжение
Максимальная
энергия
(10/1000 мкс), дж
Максимальное
напряжение
ограничения
Выдерживаемый
импульсный ток
(8/20 мкс)
при 1 мА VAC(V) VDC(V) IP(A) VC(V) I(A)
192989 BL1210A180K 18,0 16,8~21 11 14 1,5 2,5 40 250
192990 BL1210A210K 21,0 19,2~24 13 16 1,5 2,5 43 250
192991 BL1210A240K 24,0 21,6~27 14 18 1,5 2,5 51 250
192992 BL1210A270K 27,0 26,4~33 17 22 1,5 2,5 62 250
192993 BL1210A300K 30,0 28,8~36 18 24 1,5 2,5 67 250
192994 BL1210A330K 33,0 31,2~39 20 26 1,5 2,5 73 250
192995 BL1210A360K 36,0 33,6~42 21 28 1,5 2,5 78 250
192996 BL1210A390K 39,0 36~45 25 30 1,5 2,5 85 250
192997 BL1210A420K 42,0 39,6~49,5 28 33 1,5 2,5 88 250
192998 BL1210A470K 47,0 43,2~57 30 38 1,5 2,5 101 250
192999 BL1210A530K 53,0 50,4~63 32 42 1,5 2,5 111 250
193000 BL1210A560K 56,0 54~67,5 35 45 1,5 2,5 125 250
193001 BL1210A600K 60,0 57,6~72 37 48 1,5 2,5 128 250
193002 BL1210A680K 68,0 67,2~84 40 56 1,5 2,5 150 250
193003 BL1210A760K 76,0 72~90 43 60 1,5 2,5 160 250
193004 BL1210A820K 82,0 78~97 47 65 1,5 2,5 172 250
193005 BL1210A950K 95,0 90~112,5 50 75 1,5 2,5 200 250
