Варисторы SMD (для поверхностного монтажа)

Варисторы SMD (для поверхностного монтажа) типоразмера 3220

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 3220 это нелинейные приборы, имеющие симметричную вольт-амперную характеристику, аналогичную характеристике стабилитрона.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 3220 представляют собой нелинейные резисторы, изготовленные из оксида цинка с добавлением оксидов других металлов.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 3220 обладают симметричной высоконелинейной вольтамперной характеристикой при уникально высокой импульсной устойчивости.

Оксидно-цинковые варисторы практически уникальное быстродействующее средство защиты полупроводниковых систем различного назначения.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 3220 используются для защиты от импульсных воздействий напряжения; для создания низкочастотных фильтров, требуемых для высокоскоростных линий передачи данных; для подавления электромагнитных помех.

Свойства оксидно-цинковых варисторов: диапазон номинальных напряжений: 27,0~470,0 В, высокая стойкость к току перегрузки; быстрая реакция на резкое повышение напряжения; симметричность вольт-амперных характеристик; оптимальная вольт-амперная характеристика; надежность, подтвержденная международными стандартами.

Применение оксидно-цинковых варисторов: бытовая электроника (телевизоры, микроволновые печи, радиоэлектронная аппаратура, и др.); устройства промышленной электроники (электродвигатели, тиристорные схемы управления, релейные схемы, схемы защиты); устройства обработки данных; оборудование передачи электроэнергии; аппаратура средств связи; системы электроснабжения.

Оксидно-цинковые варисторы SMD (для поверхностного монтажа) типоразмера 3220 поставляются со склада в Москве и под заказ с фабрики.

Условия поставки оксидно-цинковых варисторов SMD (для поверхностного монтажа) типоразмера 3220 уточняйте у наших менеджеров.

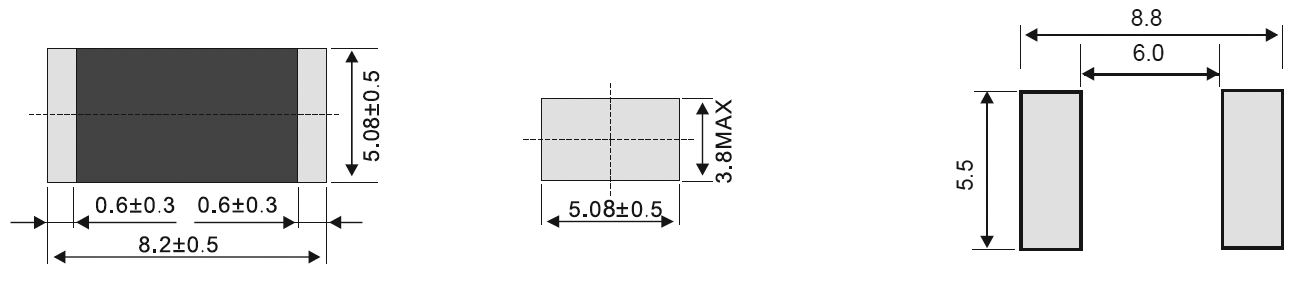

Габаритные размеры и разметка контактных площадок, мм

Варисторы SMD (для поверхностного монтажа) типоразмер 3220

Таблица взаимозаменяемости
ЧИП-варисторов
Код
товара
Марка Номинальное
напряжение
варистора, В
Допуск, В Максимально
допустимое
напряжение
Максимальная
энергия
(10/1000 мкс), дж
Максимальное
напряжение
ограничения
Выдерживаемый
импульсный ток
(8/20 мкс)
при 1 мА VAC(V) VDC(V) IP(A) VC(V) I(A)
193048 BL3220A270K 27,0 24~30 17 22 0,5 10 42 800
193049 BL3220A330K 33,0 29~36 20 26 0,6 10 54 800
193050 BL3220A390K 39,0 36~45 25 30 0,7 10 85 800
193051 BL3220A470K 47,0 43,2~57 30 38 0,9 10 96 800
193052 BL3220A530K 53,0 46,8~58,5 32 42 1 10 111 800
193053 BL3220A560K 56,0 54~67,5 35 45 1,1 10 125 800
193054 BL3220A600K 60,0 57,6~72 37 48 1,2 10 132 800
193055 BL3220A680K 68,0 61~75 40 56 1,3 10 150 800
193056 BL3220A760K 76,0 72~90 43 60 1,5 10 160 800
193057 BL3220A820K 82,0 78~97,5 47 65 1,8 10 172 800
193058 BL3220A101K 100,0 102~127,5 60 85 2,2 10 225 800
193059 BL3220A121K 120,0 108~132 75 100 2,5 10 200 800
193060 BL3220A151K 150,0 135~165 95 125 3,4 10 250 800
193061 BL3220A181K 180,0 161~198 115 150 3,6 10 300 800
193062 BL3220A201K 200,0 184~225 130 170 4,2 10 340 800
193063 BL3220A221K 220,0 198~242 140 180 4,5 10 360 800
193064 BL3220A241K 240,0 216~264 150 200 4,9 10 395 800
193065 BL3220A271K 270,0 243~297 175 225 5,6 10 455 800
193066 BL3220A361K 360,0 324~396 230 300 7,2 10 595 800
193067 BL3220A391K 390,0 351~429 250 320 8,2 10 650 800
193068 BL3220A431K 430,0 387~473 275 350 8,6 10 710 800
193069 BL3220A471K 470,0 423~517 300 385 9,6 10 775 800
