| Соединители плата/плата (разъемы межплатные), штыревые линейки и гнезда для них > 2,54 x 2,54 |

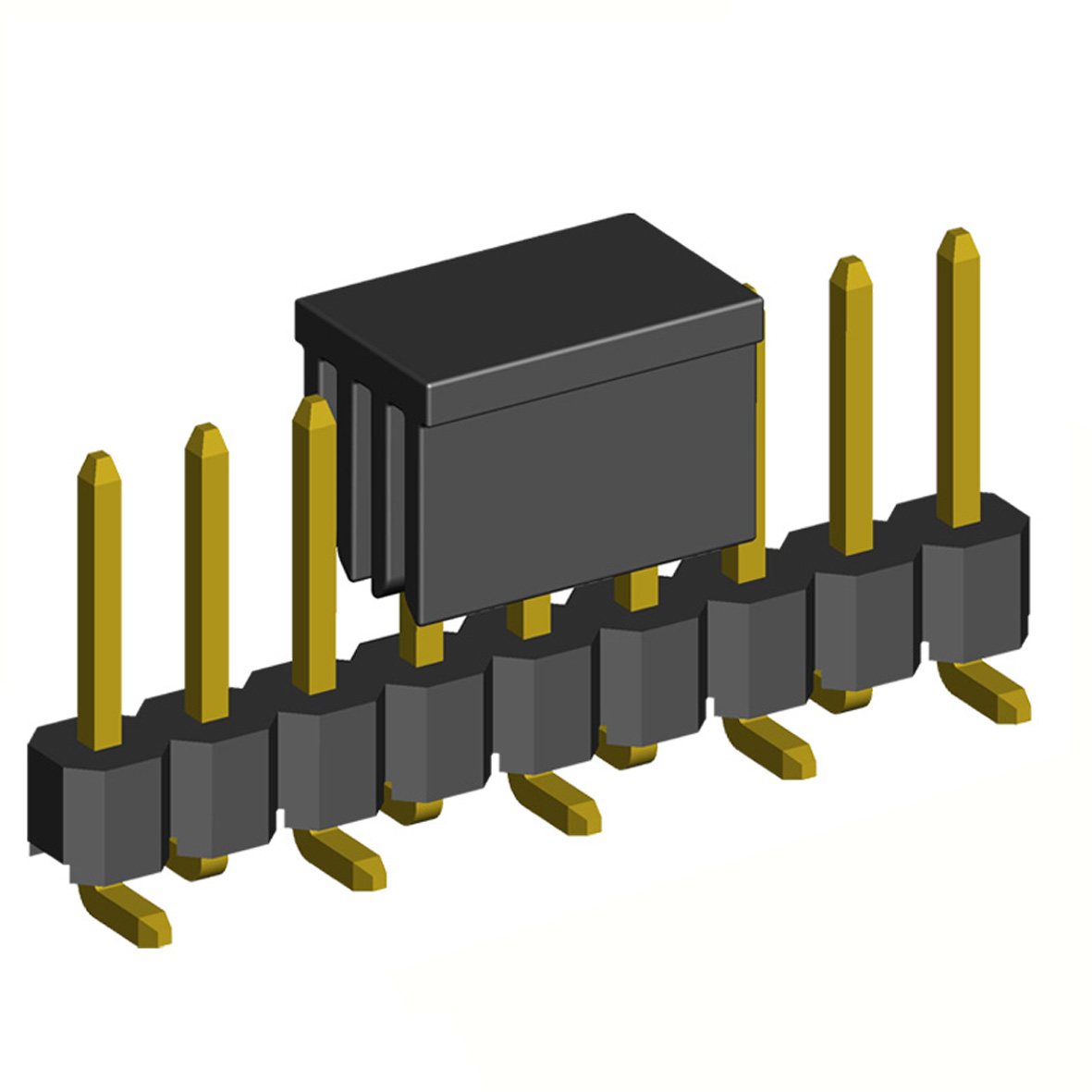

2211SM-XXG-BX-XXXX-CP серия |
|
вилки открытые прямые однорядные на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 мм
|
|
Чертеж
|
| 2211 |
SM |
- |
01 |
G |
- |
B1 |
- |
XXXX |
- |
CP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
1) серия:
2211
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (1...40):
01: 1 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 01, 02...09)
02: 2 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
T: лужение
5) зеркальное расположение контактов:
B1
B2
6) размеры A и B в десятых долях мм (если не указано, то стандарт 6033 = 6,0 и 3,3 мм):
XXXX
7) наличие крышки для захвата при автоматическом монтаже:
CP
|
Штыревые вилки данной серии изготавливаются на фабрике в виде линеек на 40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2211SM-XXG-BX. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал изолятора: стандартный - PBT (полибутилентерефтлат) (UL94V-0)
под заказ - высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
Расположение контактных площадок на плате
|
| 84195 |
2211SM-02G-B1-CP |
2 |
| 84196 |
2211SM-03G-B1-CP |
3 |
| 84197 |
2211SM-04G-B1-CP |
4 |
| 84198 |
2211SM-05G-B1-CP |
5 |
| 84199 |
2211SM-06G-B1-CP |
6 |
| 84200 |
2211SM-07G-B1-CP |
7 |
| 84201 |
2211SM-08G-B1-CP |
8 |
| 84202 |
2211SM-09G-B1-CP |
9 |
| 84203 |
2211SM-10G-B1-CP |
10 |
| 84204 |
2211SM-11G-B1-CP |
11 |
| 84205 |
2211SM-12G-B1-CP |
12 |
| 84206 |
2211SM-13G-B1-CP |
13 |
| 84207 |
2211SM-14G-B1-CP |
14 |
| 84208 |
2211SM-15G-B1-CP |
15 |
| 84209 |
2211SM-16G-B1-CP |
16 |
| 84210 |
2211SM-17G-B1-CP |
17 |
| 84211 |
2211SM-18G-B1-CP |
18 |
| 84212 |
2211SM-19G-B1-CP |
19 |
| 84213 |
2211SM-20G-B1-CP |
20 |
| 84214 |
2211SM-21G-B1-CP |
21 |
| 84215 |
2211SM-22G-B1-CP |
22 |
| 84216 |
2211SM-23G-B1-CP |
23 |
| 84217 |
2211SM-24G-B1-CP |
24 |
| 84218 |
2211SM-25G-B1-CP |
25 |
| 84219 |
2211SM-26G-B1-CP |
26 |
| 84220 |
2211SM-27G-B1-CP |
27 |
| 84221 |
2211SM-28G-B1-CP |
28 |
| 84222 |
2211SM-29G-B1-CP |
29 |
| 84223 |
2211SM-30G-B1-CP |
30 |
| 84224 |
2211SM-31G-B1-CP |
31 |
| 84225 |
2211SM-32G-B1-CP |
32 |
| 84226 |
2211SM-33G-B1-CP |
33 |
| 84227 |
2211SM-34G-B1-CP |
34 |
| 84228 |
2211SM-35G-B1-CP |
35 |
| 84229 |
2211SM-36G-B1-CP |
36 |
| 84230 |
2211SM-37G-B1-CP |
37 |
| 84231 |
2211SM-38G-B1-CP |
38 |
| 84232 |
2211SM-39G-B1-CP |
39 |
| 84233 |
2211SM-40G-B1-CP |
40 |
|
|
| 84235 |
2211SM-02G-B2-CP |
2 |
| 84236 |
2211SM-03G-B2-CP |
3 |
| 84237 |
2211SM-04G-B2-CP |
4 |
| 84238 |
2211SM-05G-B2-CP |
5 |
| 84239 |
2211SM-06G-B2-CP |
6 |
| 84240 |
2211SM-07G-B2-CP |
7 |
| 84241 |
2211SM-08G-B2-CP |
8 |
| 84242 |
2211SM-09G-B2-CP |
9 |
| 84243 |
2211SM-10G-B2-CP |
10 |
| 84244 |
2211SM-11G-B2-CP |
11 |
| 84245 |
2211SM-12G-B2-CP |
12 |
| 84246 |
2211SM-13G-B2-CP |
13 |
| 84247 |
2211SM-14G-B2-CP |
14 |
| 84248 |
2211SM-15G-B2-CP |
15 |
| 84249 |
2211SM-16G-B2-CP |
16 |
| 84250 |
2211SM-17G-B2-CP |
17 |
| 84251 |
2211SM-18G-B2-CP |
18 |
| 84252 |
2211SM-19G-B2-CP |
19 |
| 84253 |
2211SM-20G-B2-CP |
20 |
| 84254 |
2211SM-21G-B2-CP |
21 |
| 84255 |
2211SM-22G-B2-CP |
22 |
| 84256 |
2211SM-23G-B2-CP |
23 |
| 84257 |
2211SM-24G-B2-CP |
24 |
| 84258 |
2211SM-25G-B2-CP |
25 |
| 84259 |
2211SM-26G-B2-CP |
26 |
| 84260 |
2211SM-27G-B2-CP |
27 |
| 84261 |
2211SM-28G-B2-CP |
28 |
| 84262 |
2211SM-29G-B2-CP |
29 |
| 84263 |
2211SM-30G-B2-CP |
30 |
| 84264 |
2211SM-31G-B2-CP |
31 |
| 84265 |
2211SM-32G-B2-CP |
32 |
| 84266 |
2211SM-33G-B2-CP |
33 |
| 84267 |
2211SM-34G-B2-CP |
34 |
| 84268 |
2211SM-35G-B2-CP |
35 |
| 84269 |
2211SM-36G-B2-CP |
36 |
| 84270 |
2211SM-37G-B2-CP |
37 |
| 84271 |
2211SM-38G-B2-CP |
38 |
| 84272 |
2211SM-39G-B2-CP |
39 |
| 84273 |
2211SM-40G-B2-CP |
40 |
|
Расположение контактных площадок на плате
|
|
|
|
|
