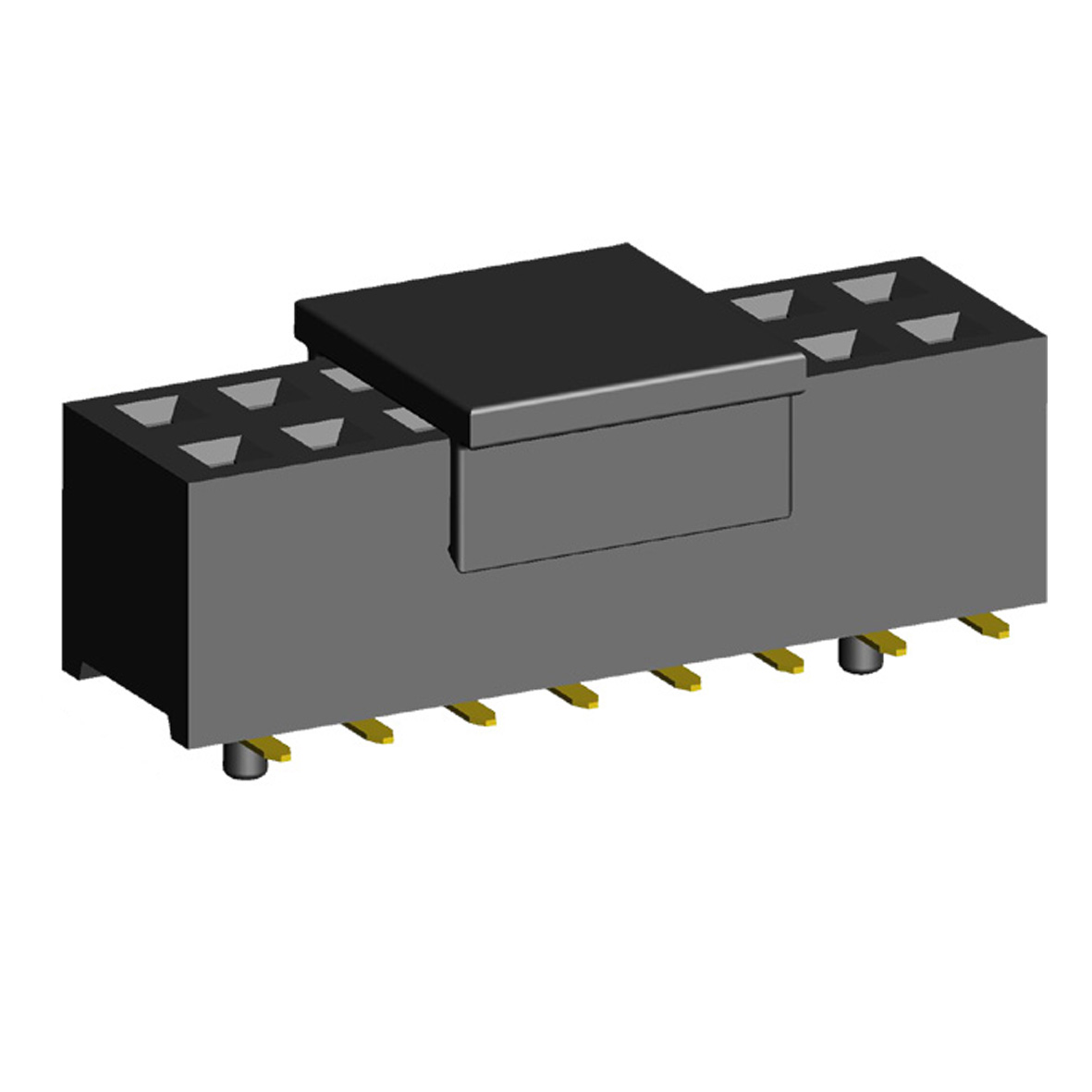

2214SM-XXG-62-PCG серия

розетки двухрядные прямые с направляющими на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм

2214 SM - 04 G - 62 - PCG 1 2   3 4   5   6 1) серия:      2214 2) изолятор:      SM: для поверхностного монтажа 3) количество контактов (4...80):      04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)      06: 6 контактов      xx: ...      80: 80 контактов 4) покрытие:      G: золочение 5) высота изолятора в десятых долях мм:      62 6) направляющие в плату и наличие крышки для захвата при автоматическом монтаже      PCG

Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов. Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук. При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2214SM-XXG-62-PG.

Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал изолятора: высокотемпературный пластик нейлон-6T (UL94V-0)
Материал контактов: фосфористая бронза
Стандартное покрытие контактов: золочение
