| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 мм |

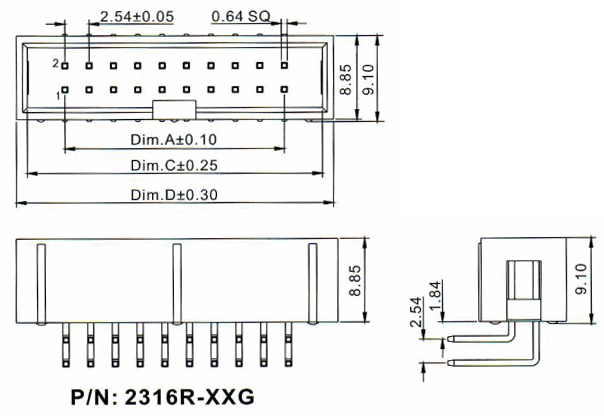

2316R-xxG (IDC-xxMR, BH-xxR, DS1013-xxRSB1) серия |
|
вилки закрытые угловые на плату для монтажа в отверстия, шаг 2,54 мм x 2,54мм
|
|
|
1) Серия:
2316
2) Тип:
S: прямой
R: угловой
SM: для поверхностного монтажа
3) Количество контактов (6...64):
06: 2x3
08: 2x4
10: 2x5
12: 2x6
14: 2x7
16: 2x8
20: 2x10
24: 2x12
26: 2x13
30: 2x15
34: 2x17
40: 2x20
50: 2x25
60: 2x30
64: 2x32
4) Покрытие контактов:
G: золочение
|
Вилки закрытые угловые на плату для монтажа в отверстия серии 2316R-xxG (IDC-xxMR, BH-xxR, DS1013-xxRSB1), шаг 2.54x2.54 мм предназначены для применения совместно с серией 4401 внутри электронной аппаратуры.
Вилки закрытые угловые на плату для монтажа в отверстия серии 2316R-xxG (IDC-xxMR, BH-xxR, DS1013-xxRSB1), шаг 2.54x2.54 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза
|
| 48142 |
2316R-06G |
BH-06R, DS1013-06R, IDC-06MR |
2x3 |
5,08 |
7,62 |
12,96 |
15,28 |
| 48143 |
2316R-08G |
BH-08R, DS1013-08R, IDC-08MR |
2x4 |
7,62 |
10,16 |
15,50 |
17,82 |
| 16544 |
2316R-10G |
BH-10R, DS1013-10R, IDC-10MR |
2x5 |
10,16 |
12,70 |
18,04 |
20,36 |
| 48144 |
2316R-12G |
BH-12R, DS1013-12R, IDC-12MR |
2x6 |
12,70 |
15,24 |
20,58 |
22,90 |
| 48145 |
2316R-14G |
BH-14R, DS1013-14R, IDC-14MR |
2x7 |
15,24 |
17,78 |
23,12 |
25,44 |
| 17719 |
2316R-16G |
BH-16R, DS1013-16R, IDC-16MR |
2x8 |
17,78 |
20,32 |
25,66 |
27,98 |
| 17717 |
2316R-20G |
BH-20R, DS1013-20R, IDC-20MR |
2x10 |
22,86 |
25,40 |
30,74 |
33,06 |
| 18025 |
2316R-24G |
BH-24R, DS1013-24R, IDC-24MR |
2x12 |
27,94 |
30,48 |
35,82 |
38,14 |
| 48146 |
2316R-26G |
BH-26R, DS1013-26R, IDC-26MR |
2x13 |
30,48 |
33,02 |
38,36 |
40,68 |
| 48147 |
2316R-30G |
BH-30R, DS1013-30R, IDC-30MR |
2x15 |
35,56 |
38,10 |
43,44 |
45,76 |
| 17308 |
2316R-34G |
BH-34R, DS1013-34R, IDC-34MR |
2x17 |
40,64 |
43,18 |
48,52 |
50,84 |
| 48148 |
2316R-40G |
BH-40R, DS1013-40R, IDC-40MR |
2x20 |
48,26 |
50,80 |
56,14 |
58,46 |
| 16545 |
2316R-50G |
BH-50R, DS1013-50R, IDC-50MR |
2x25 |
60,96 |
63,50 |
68,84 |
71,16 |
| 48149 |
2316R-60G |
BH-60R, DS1013-60R, IDC-60MR |
2x30 |
73,66 |
76,20 |
81,54 |
83,86 |
| 48150 |
2316R-64G |
BH-64R, DS1013-64R, IDC-64MR |
2x32 |
78,74 |
81,28 |
86,62 |
88,94 |

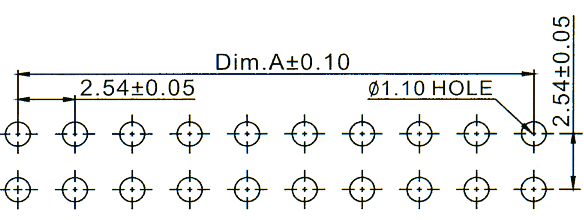

Разметка платы
|
|
|
|
|
