| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 мм |
4401-XXSR (IDC-XX, DS1016-XX) серия |
|
розетки на плоский кабель (шлейф) IDC с шагом жил 1,27 мм, шаг 2,54 мм x 2,54мм
|
|
Для данной серии разъемов применяются:
шлейфы плоские IDC, шаг 1,27 мм
|
1) Серия:
4401
2) Количество контактов (10...64):
06: 2x3
08: 2x4
10: 2x5
12: 2x6
14: 2x7
16: 2x8
18: 2x9
20: 2x10
24: 2x12
26: 2x13
30: 2x15
34: 2x17
50: 2x25
60: 2x30
64: 2x32
3) Поверхность зажима
SR: рельефная поверхность зажима
пусто: гладкая поверхность зажима
|
Розетки на плоский кабель (шлейф) серии 4401-XXSR (IDC-XX, DS1016-XX) с шагом жил 1,27 мм, шаг гнезд 2.54x2.54 мм предназначены для совместного применения с сериями 2216 и 2316 внутри электронной аппаратуры.
Для обжима розеток этой серии предназначен
плоский кабель (шлейф) с шагом 1.27 мм.
Розетки на плоский кабель (шлейф) серии 4401-XXSR (IDC-XX, DS1016-XX) с шагом жил 1,27 мм, шаг гнезд 2.54x2.54 мм поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 30 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: медный сплав с золочением
|

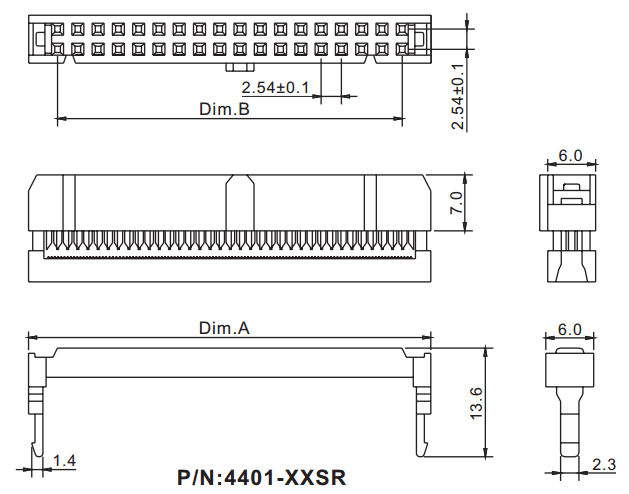

| 24417 |
4401-06SR |
IDC-6F, DS1016-06 |
2x3 |
12,30 |
5,08 |
| 24418 |
4401-08SR |
IDC-8F, DS1016-08 |
2x4 |
14,84 |
7,62 |
| 16542 |
4401-10SR |
IDC-10F, DS1016-10 |
2x5 |
17,38 |
10,16 |
| 17268 |
4401-12SR |
IDC-12F, DS1016-12 |
2x6 |
19,92 |
12,70 |
| 17267 |
4401-14SR |
IDC-14F, DS1016-14 |
2x7 |
22,46 |
15,24 |
| 17932 |
4401-16SR |
IDC-16F, DS1016-16 |
2x8 |
25,00 |
17,78 |
| 17931 |
4401-18SR |
IDC-18F, DS1016-18 |
2x9 |
27,54 |
20,32 |
| 17930 |
4401-20SR |
IDC-20F, DS1016-20 |
2x10 |
30,08 |
22,86 |
| 17716 |
4401-24SR |
IDC-24F, DS1016-24 |
2x12 |
35,16 |
27,94 |
| 17265 |
4401-26SR |
IDC-26F, DS1016-26 |
2x13 |
37,70 |
30,48 |
| 17344 |
4401-30SR |
IDC-30F, DS1016-30 |
2x15 |
42,78 |
35,56 |
| 17264 |
4401-34SR |
IDC-34F, DS1016-34 |
2x17 |
47,86 |
40,64 |
| 189235 |
4401-40SR |
IDC-40F, DS1016-40 |
2x20 |
55,48 |
48.26 |
| 16546 |
4401-50SR |
IDC-50F, DS1016-50 |
2x25 |
68,18 |
60,96 |
| 24419 |
4401-60SR |
IDC-60F, DS1016-60 |
2x30 |
80,88 |
73,66 |
| 24420 |
4401-64SR |
IDC-64F, DS1016-64 |
2x32 |
85,96 |
78,74 |
|
|
|
|
|
