Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 мм

2316SM-xxG (BH-xxSMD, DS1013-xxMSX, IDC-xxMS) серия

вилки закрытые прямые для поверхностного (SMD) монтажа, шаг 2,54 мм x 2,54мм

2316SM-xxG (BH-xxSMD, DS1013-xxMSX, IDC-xxMS) серия, вилки закрытые для поверхностного (SMD) монтажа на плату, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC
2316 SM - 40 G - XX
1 2   3 4   5

1) серия:
     2316
2) Тип:
     S: прямой
     R: угловой
     SM: для поверхностного монтажа
3) Количество контактов (6...64):
     06: 2x3
     08: 2x4
     10: 2x5
     12: 2x6
     14: 2x7
     16: 2x8
     20: 2x10
     24: 2x12
     26: 2x13
     30: 2x15
     34: 2x17
     40: 2x20
     50: 2x25
     60: 2x30
     64: 2x32
4) Покрытие контактов:
     G: золочение
5) Опции:
     пусто: без крышки и направляющих в плату
     CP: с крышкой для автоматического захвата
     CG: с крышкой для автоматического захвата и направляющими в плату
     PG: с направляющими в плату

 Вилки закрытые прямые для поверхностного (SMD) монтажа серии 2316SM-xxG (BH-xxSMD, DS1013-xxMSX, IDC-xxMS), шаг 2.54x2.54 мм предназначены для применения совместно с серией 4401 внутри электронной аппаратуры.
Вилки закрытые прямые для поверхностного (SMD) монтажа серии 2316SM-xxG (BH-xxSMD, DS1013-xxMSX, IDC-xxMS), шаг 2.54x2.54 мм поставляются со склада в Москве и под заказ с фабрики.
Электрические характеристики:
Максимальный ток: 3 А AC/DC
Максимальное напряжение: 250 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 600 V AC в течение 1 мин.
Рабочая температура: -40...+105°С

Материал:
Изолятор: полистирол UL94V-0
Контакты: фосфористая бронза

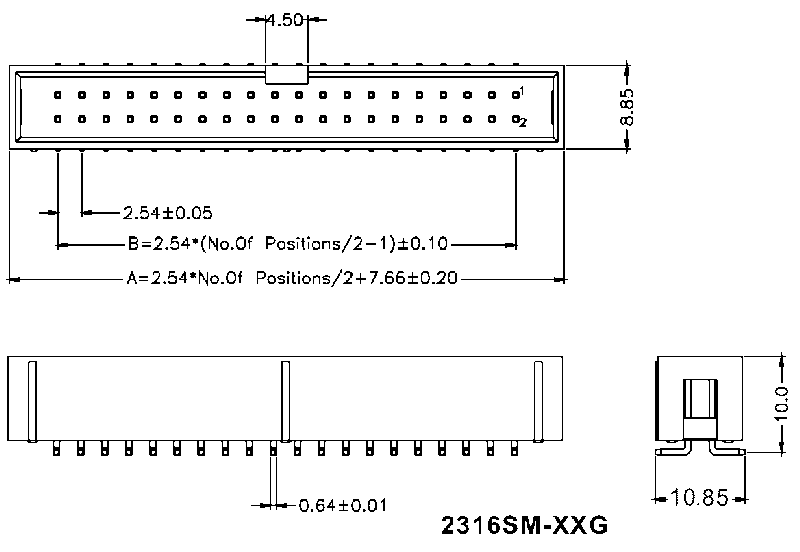

без крышки и направляющих в плату:

" " " " " " " " " " " " " " " " " " " " " " " " " " " " " "
Код товара Марка Аналог Кол-во
контактов 		Размеры, мм
A B C D
48151 2316SM-06G BH-06SMD, DS1013-06MSiX, IDC-06M SMD 2x3 5,08 7,62 12,96 15,28
48152 2316SM-08G BH-08SMD, DS1013-08MSiX, IDC-08M SMD 2x4 7,62 10,16 15,50 17,82
24162 2316SM-10G BH-10SMD, DS1013-10MSiX, IDC-10M SMD 2x5 10,16 12,70 18,04 20,36
48153 2316SM-12G BH-12SMD, DS1013-12MSiX, IDC-12M SMD 2x6 12,70 15,24 20,58 22,90
37880 2316SM-14G BH-14SMD, DS1013-14MSiX, IDC-14M SMD 2x7 15,24 17,78 23,12 25,44
48154 2316SM-16G BH-16SMD, DS1013-16MSiX, IDC-16M SMD 2x8 17,78 20,32 25,66 27,98
37444 2316SM-20G BH-20SMD, DS1013-20MSiX, IDC-20M SMD 2x10 22,86 25,40 30,74 33,06
48155 2316SM-24G BH-24SMD, DS1013-24MSiX, IDC-24M SMD 2x12 27,94 30,48 35,82 38,14
48156 2316SM-26G BH-26SMD, DS1013-26MSiX, IDC-26M SMD 2x13 30,48 33,02 38,36 40,68
48157 2316SM-30G BH-30SMD, DS1013-30MSiX, IDC-30M SMD 2x15 35,56 38,10 43,44 45,76
48158 2316SM-34G BH-34SMD, DS1013-34MSiX, IDC-34M SMD 2x17 40,64 43,18 48,52 50,84
48159 2316SM-40G BH-40SMD, DS1013-40MSiX, IDC-40M SMD 2x20 48,26 50,80 56,14 58,46
48160 2316SM-50G BH-50SMD, DS1013-50MSiX, IDC-50M SMD 2x25 60,96 63,50 68,84 71,16
48161 2316SM-60G BH-60SMD, DS1013-60MSiX, IDC-60M SMD 2x30 73,66 76,20 81,54 83,86
48162 2316SM-64G BH-64SMD, DS1013-64MSiX, IDC-64M SMD 2x32 78,74 81,28 86,62 88,94


2316SM-xxG (BH-xxSMD, DS1013-xxMSX, IDC-xxMS) серия, вилки закрытые для поверхностного (SMD) монтажа на плату, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC
Разметка платы

с крышкой для автоматического захвата и направляющими в плату:

Код товара Марка Кол-во
контактов 		Размеры, мм
A B C D
137050 2316SM-06G-CG 2x3 5.08 7.62 12.96 15.28
137051 2316SM-08G-CG 2x4 7.62 10.16 15.50 17.82
137052 2316SM-10G-CG 2x5 10.16 12.70 18.04 20.36
137053 2316SM-12G-CG 2x6 12.70 15.24 20.58 22.90
137054 2316SM-14G-CG 2x7 15.24 17.78 23.12 25.44
137055 2316SM-16G-CG 2x8 17.78 20.32 25.66 27.98
137056 2316SM-20G-CG 2x10 22.86 25.40 30.74 33.06
137057 2316SM-24G-CG 2x12 27.94 30.48 35.82 38.14
137058 2316SM-26G-CG 2x13 30.48 33.02 38.36 40.68
137059 2316SM-30G-CG 2x15 35.56 38.10 43.44 45.76
137060 2316SM-34G-CG 2x17 40.64 43.18 48.52 50.84
137061 2316SM-40G-CG 2x20 48.26 50.80 56.14 58.46
137062 2316SM-50G-CG 2x25 60.96 63.50 68.84 71.16
137063 2316SM-60G-CG 2x30 73.66 76.20 81.54 83.86
137064 2316SM-64G-CG 2x32 78.74 81.28 86.62 88.94


2316SM-xxG-CG (BH-xxSMD, DS1013-xxMSX, IDC-xxMS) серия, вилки закрытые для поверхностного (SMD) монтажа на плату, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC

Разметка платы

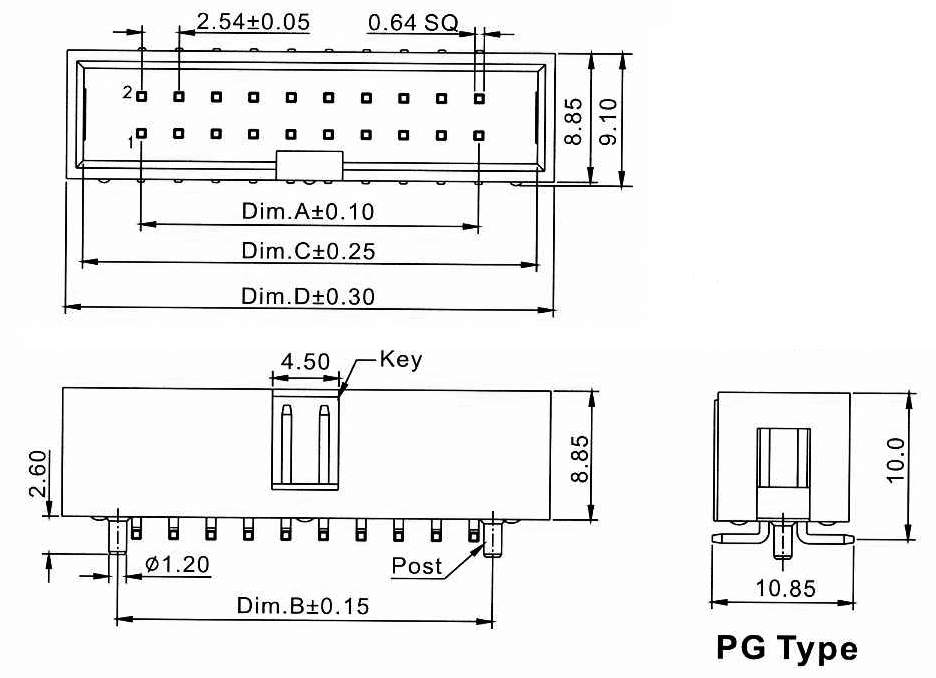

с направляющими в плату:

Код товара Марка Кол-во
контактов 		Размеры, мм
A B C D
137065 2316SM-06G-PG 2x3 5.08 7.62 12.96 15.28
137066 2316SM-08G-PG 2x4 7.62 10.16 15.50 17.82
137067 2316SM-10G-PG 2x5 10.16 12.70 18.04 20.36
137068 2316SM-12G-PG 2x6 12.70 15.24 20.58 22.90
137069 2316SM-14G-PG 2x7 15.24 17.78 23.12 25.44
137070 2316SM-16G-PG 2x8 17.78 20.32 25.66 27.98
137071 2316SM-20G-PG 2x10 22.86 25.40 30.74 33.06
137072 2316SM-24G-PG 2x12 27.94 30.48 35.82 38.14
137073 2316SM-26G-PG 2x13 30.48 33.02 38.36 40.68
137074 2316SM-30G-PG 2x15 35.56 38.10 43.44 45.76
137075 2316SM-34G-PG 2x17 40.64 43.18 48.52 50.84
137076 2316SM-40G-PG 2x20 48.26 50.80 56.14 58.46
137077 2316SM-50G-PG 2x25 60.96 63.50 68.84 71.16
137078 2316SM-60G-PG 2x30 73.66 76.20 81.54 83.86
137079 2316SM-64G-PG 2x32 78.74 81.28 86.62 88.94


2316SM-xxG-PG (BH-xxSMD, DS1013-xxMSX, IDC-xxMS) серия, вилки закрытые для поверхностного (SMD) монтажа на плату, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC
Разметка платы


с крышкой для автоматического захвата:

Код товара Марка Кол-во
контактов 		Размеры, мм
A B C D
137080 2316SM-06G-CP 2x3 5.08 7.62 12.96 15.28
137081 2316SM-08G-CP 2x4 7.62 10.16 15.50 17.82
137082 2316SM-10G-CP 2x5 10.16 12.70 18.04 20.36
137083 2316SM-12G-CP 2x6 12.70 15.24 20.58 22.90
137084 2316SM-14G-CP 2x7 15.24 17.78 23.12 25.44
137085 2316SM-16G-CP 2x8 17.78 20.32 25.66 27.98
137086 2316SM-20G-CP 2x10 22.86 25.40 30.74 33.06
137087 2316SM-24G-CP 2x12 27.94 30.48 35.82 38.14
137088 2316SM-26G-CP 2x13 30.48 33.02 38.36 40.68
137089 2316SM-30G-CP 2x15 35.56 38.10 43.44 45.76
137090 2316SM-34G-CP 2x17 40.64 43.18 48.52 50.84
137091 2316SM-40G-CP 2x20 48.26 50.80 56.14 58.46
137092 2316SM-50G-CP 2x25 60.96 63.50 68.84 71.16
137093 2316SM-60G-CP 2x30 73.66 76.20 81.54 83.86
137094 2316SM-64G-CP 2x32 78.74 81.28 86.62 88.94

2316SM-xxG-CP (BH-xxSMD, DS1013-xxMSX, IDC-xxMS) серия, вилки закрытые для поверхностного (SMD) монтажа на плату, шаг 2,54 мм x 2,54мм, Разъемы для плоского кабеля серии IDC

Разметка платы
