| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 мм |

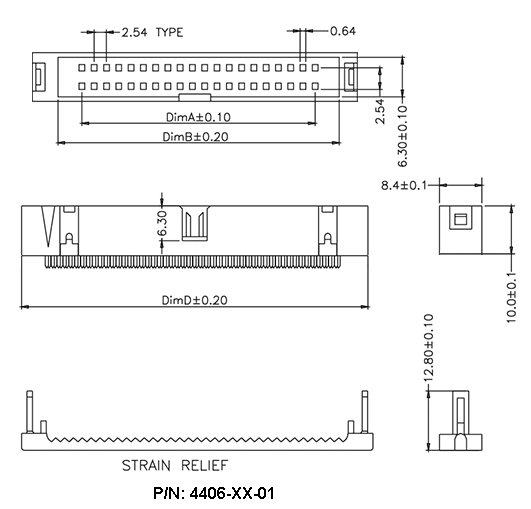

4406-XX-01 (IDM-xxA, DS1015-xxN) серия |
|
вилки без монтажных "ушей" закрытые на плоский кабель (шлейф) IDC с шагом жил 1,27 мм, шаг 2,54 мм x 2,54мм
|
|
Для данной серии разъемов применяются:
шлейфы плоские IDC, шаг 1,27 мм
|
1) серия:
4406
2) количество контактов (10...64):
10: 2x5
14: 2x7
16: 2x8
20: 2x10
24: 2x12
26: 2x13
30: 2x15
34: 2x17
40: 2x20
50: 2x25
60: 2x30
64: 2x32
3) Монтажные уши
01: с монтажными ушиами
пусто: без монтажных ушей
|
Вилки на плоский кабель (шлейф) с шагом жил 1,27 мм без монтажных "ушей" серии 4406-XX (IDM-xxA, DS1015-xxN) предназначены для соединения шлейфа с ответной частью данного разъема внутри электронной аппаратуры.
Для обжима вилок этой серии предназначен
плоский кабель (шлейф) с шагом 1.27 мм.
Вилки на плоский кабель (шлейф) с шагом жил 1,27 мм без монтажных "ушей" серии 4406-XX (IDM-xxA, DS1015-xxN) поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 30 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: медный сплав с золочением |
без монтажных "ушей":
| 47977 |
4406-10-01 |
IDM-10A, DS1015-10N |
2x5 |
10,16 |
18,00 |
23,00 |
| 47978 |
4406-14-01 |
IDM-14A, DS1015-14N |
2x7 |
15,24 |
23,08 |
28,08 |
| 22298 |
4406-16-01 |
IDM-16A, DS1015-16N |
2x8 |
17,78 |
25,62 |
30,62 |
| 47979 |
4406-20-01 |
IDM-20A, DS1015-20N |
2x10 |
22,86 |
30,70 |
35,70 |
| 47980 |
4406-24-01 |
IDM-24A, DS1015-24N |
2x12 |
27,94 |
35,78 |
40,78 |
| 47981 |
4406-26-01 |
IDM-26A, DS1015-26N |
2x13 |
30,48 |
38,32 |
43,32 |
| 47982 |
4406-30-01 |
IDM-30A, DS1015-30N |
2x15 |
35,56 |
43,40 |
48,40 |
| 47983 |
4406-34-01 |
IDM-34A, DS1015-34N |
2x17 |
40,64 |
48,48 |
53,48 |
| 47984 |
4406-40-01 |
IDM-40A, DS1015-40N |
2x20 |
48,26 |
56,10 |
61,10 |
| 47985 |
4406-50-01 |
IDM-50A, DS1015-50N |
2x25 |
60,96 |
68,80 |
73,80 |
| 47986 |
4406-60-01 |
IDM-60A, DS1015-60N |
2x30 |
73,66 |
81,50 |
86,50 |
| 47987 |
4406-64-01 |
IDM-64A, DS1015-64N |
2x32 |
78,74 |
86,58 |
91,58 |
|
|
|
|
|
