| Разъемы для плоского кабеля (шлейфа) серии IDC > 2,54 x 2,54 мм |

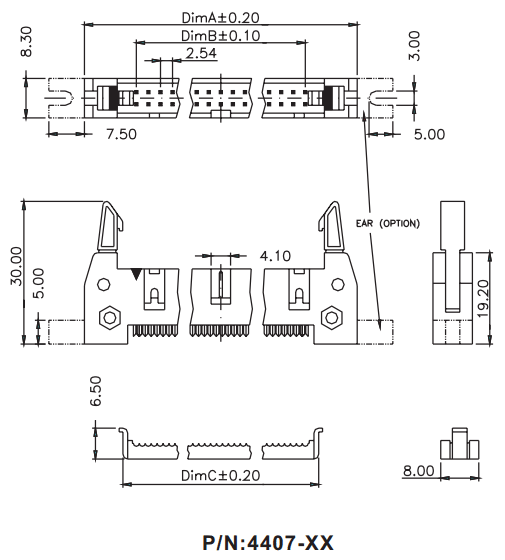

4407-XX (IDCC-XX, DS1012-xxM) серия |
|
вилки с защелками и с монтажными "ушами" закрытые в корпусе на плоский кабель (шлейф) IDC с шагом 1,27 мм,
шаг 2,54 мм x 2,54мм
|
|
Для данной серии разъемов применяются:
шлейфы плоские IDC, шаг 1,27 мм
|
1) серия:
4407
2) количество контактов (10...64):
10: 2x5
14: 2x7
16: 2x8
20: 2x10
24: 2x12
26: 2x13
30: 2x15
34: 2x17
40: 2x20
50: 2x25
60: 2x30
64: 2x32
|
Вилки с защелками и с монтажными "ушами" на плоский кабель (шлейф) с шагом 1,27 мм серии 4407-XX (IDCC-XX, DS1012-xxM) предназначены для соединения шлейфа с ответной частью данного разъема внутри электронной аппаратуры.
Для обжима вилок этой серии предназначен
плоский кабель (шлейф) с шагом 1.27 мм.
Вилки с защелками и с монтажными "ушами" на плоский кабель (шлейф) с шагом 1,27 мм серии 4407-XX (IDCC-XX, DS1012-xxM) поставляются со склада в Москве и под заказ с фабрики. |
Электрические характеристики:
Максимальный ток: 1 А AC/DC
Максимальное напряжение: 30 V AC
Сопротивление контактов: 20 мОм
Сопротивление изоляции: 1000 МОм (мин) при 100 V DC
Диэлектрическая стойкость: 500 V AC в течение 1 мин.
Рабочая температура: -40...+105°С
Материал:
Изолятор: полистирол UL94V-0
Контакты: медный сплав с золочением
|
с монтажными "ушами":
| 24436 |
4407-10 |
IDCC-10, DS1012-10M |
2x5 |
32,00 |
10,16 |
17,40 |
| 24437 |
4407-14 |
IDCC-14, DS1012-14M |
2x7 |
37,08 |
15,24 |
22,48 |
| 22299 |
4407-16 |
IDCC-16, DS1012-16M |
2x8 |
39,62 |
17,78 |
25,02 |
| 24439 |
4407-20 |
IDCC-20, DS1012-20M |
2x10 |
44,70 |
22,86 |
30,10 |
| 47946 |
4407-24 |
IDCC-24, DS1012-24M |
2x12 |
49,78 |
27,94 |
35,18 |
| 47947 |
4407-26 |
IDCC-26, DS1012-26M |
2x13 |
52,32 |
30,48 |
37,72 |
| 24438 |
4407-30 |
IDCC-30, DS1012-30M |
2x15 |
57,40 |
35,56 |
42,80 |
| 24440 |
4407-34 |
IDCC-34, DS1012-34M |
2x17 |
62,48 |
40,64 |
47,88 |
| 24441 |
4407-40 |
IDCC-40, DS1012-40M |
2x20 |
70,10 |
48,26 |
55,50 |
| 24442 |
4407-50 |
IDCC-50, DS1012-50M |
2x25 |
82,80 |
60,96 |
68,20 |
| 47948 |
4407-60 |
IDCC-60, DS1012-60M |
2x30 |
95,50 |
73,66 |
80,90 |
| 47949 |
4407-64 |
IDCC-64, DS1012-64M |
2x32 |
100,58 |
78,74 |
85,98 |
|
|
|
|
|
