Тип |
Разрешение
дисплея
(точек) |
Размер
видимой
области (мм) |
Особенности |
Габаритные
размеры (мм) |
Чертеж |
Внешний вид |
Пример |

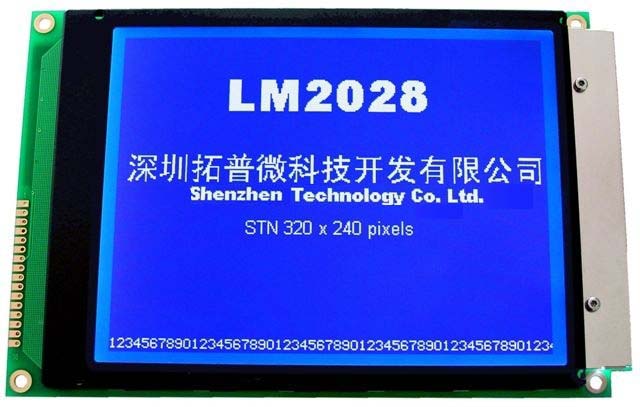

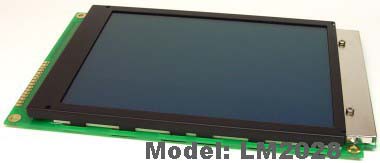

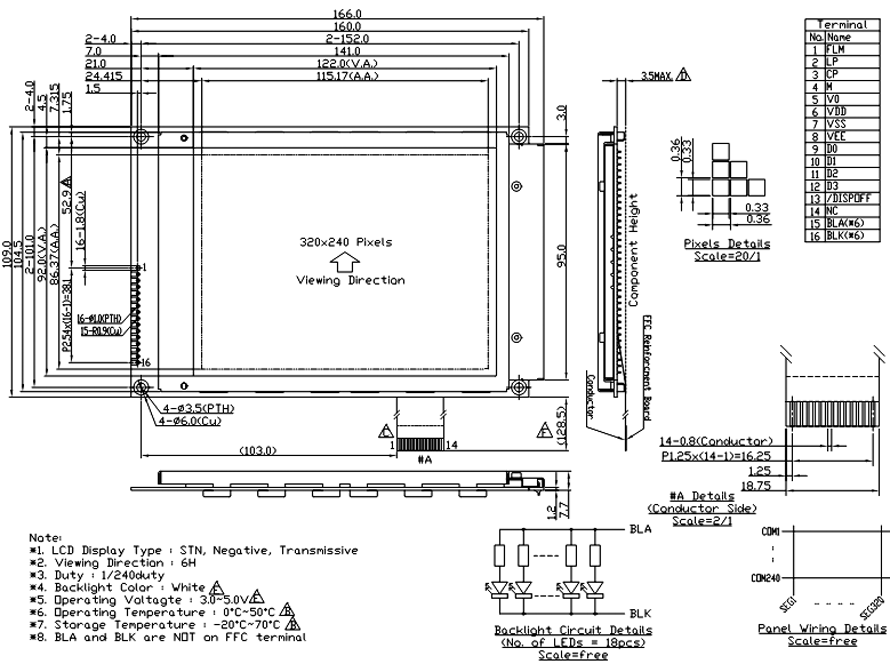

LM2028 |
320x240 |
122,0x92,0 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif)
|
166,0x109,0x11,2
|
|
|
|

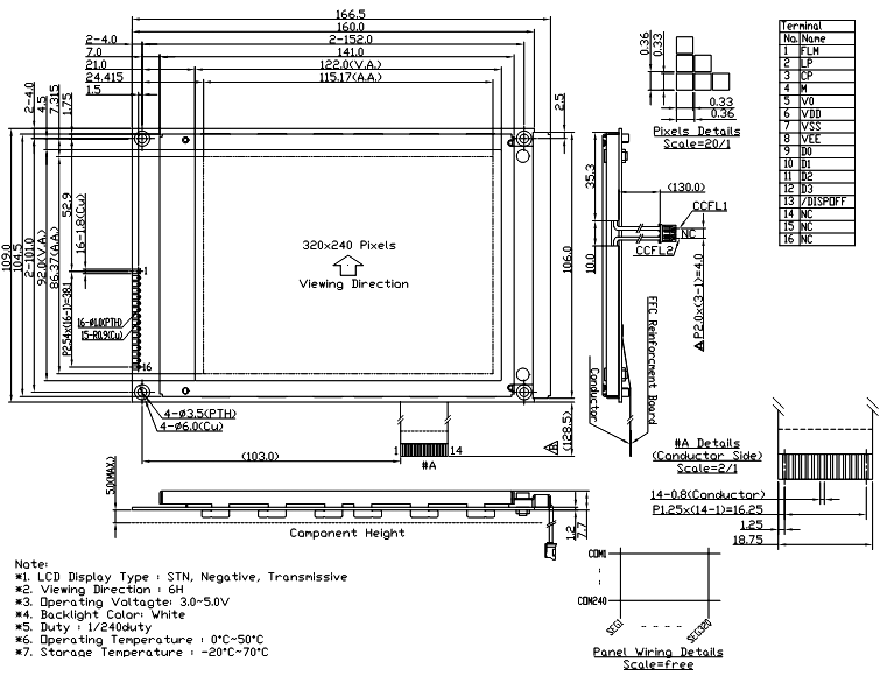

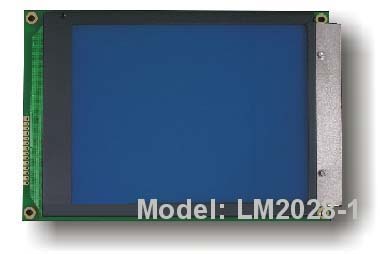

LM2028-1 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![EL Backlight](/cataloguenew/lcd_module/images/common_images/ccfl.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
|
|
|

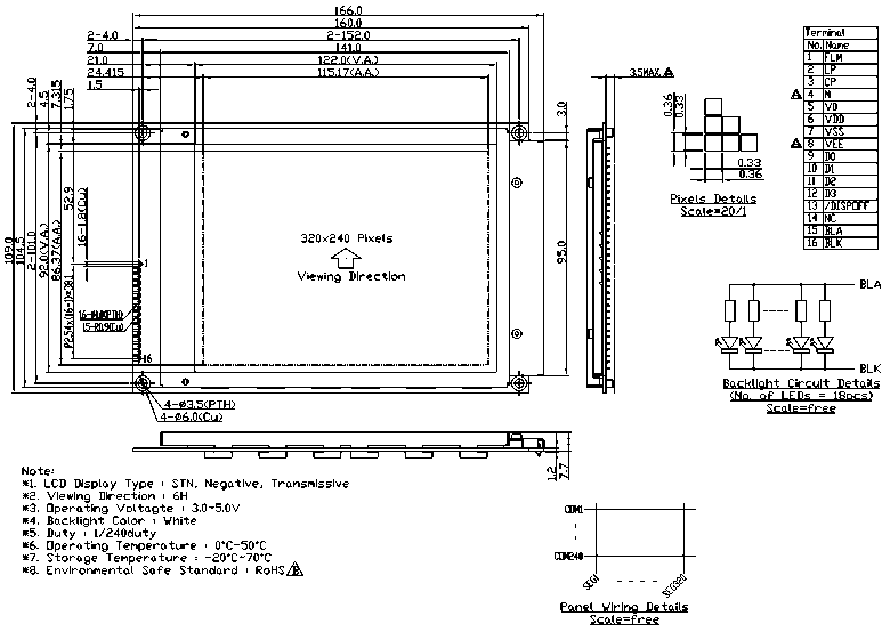

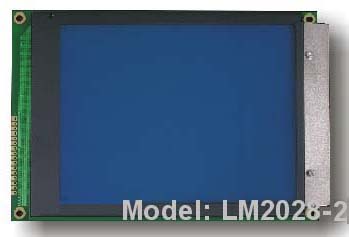

LM2028-2 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
|
|
|

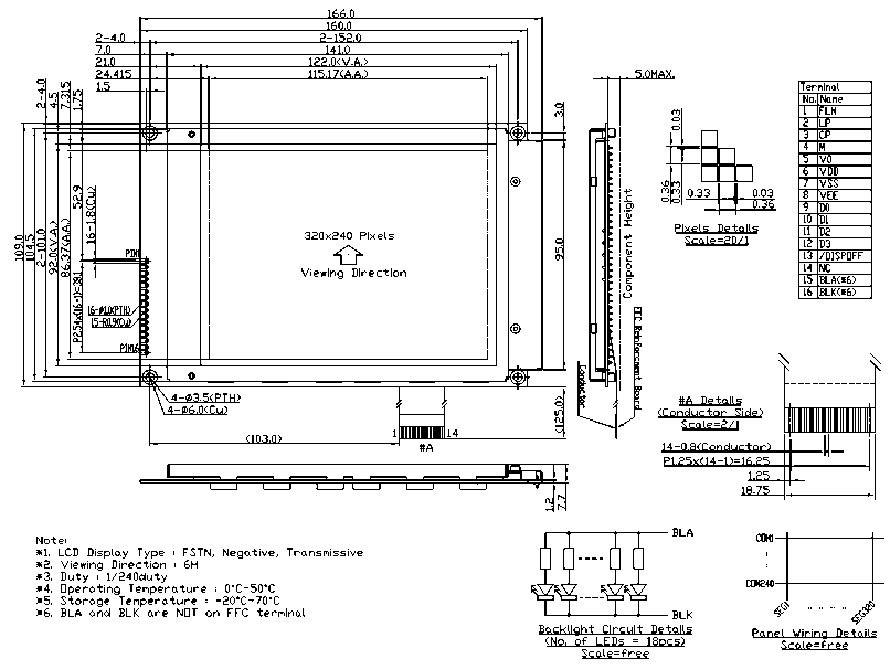

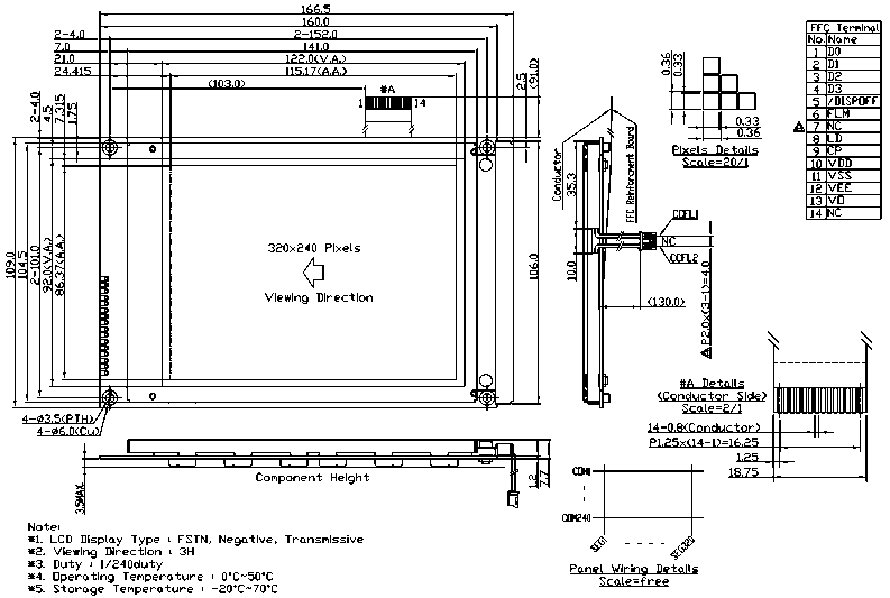

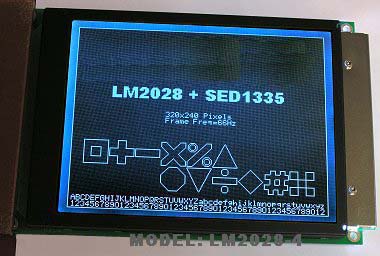

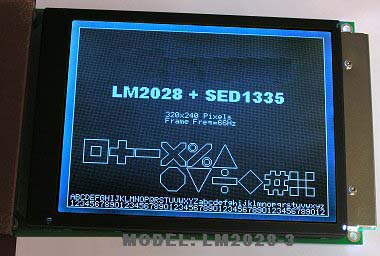

LM2028-3 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/icon-ftn-k.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
|
|
|
LM2028-4 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/icon-ftn-k.gif) ![EL Backlight](/cataloguenew/lcd_module/images/common_images/ccfl.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
|
|
|

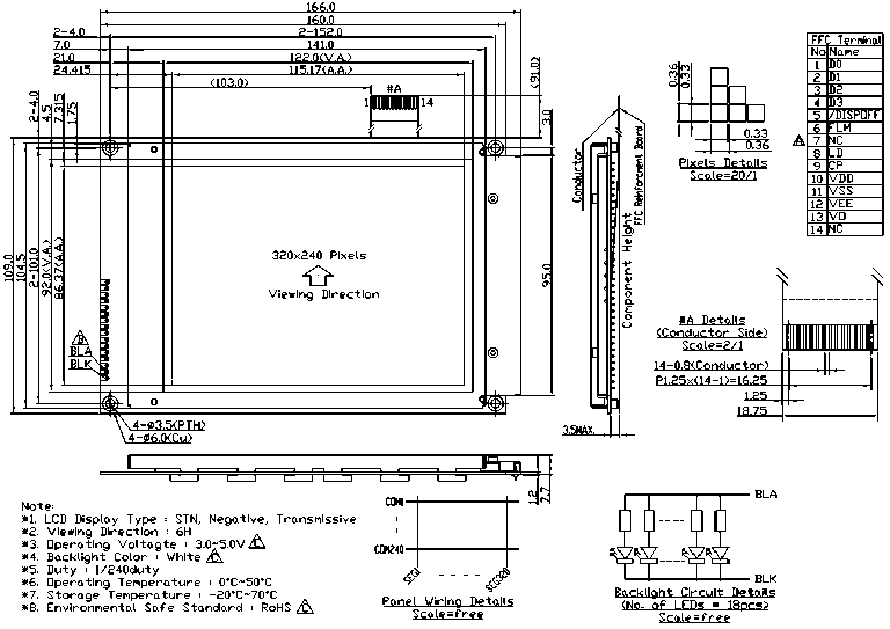

LM2028-5 |
320x240 |
122,0x92,0 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
166,0x109,0x11,2
|
|
|
|

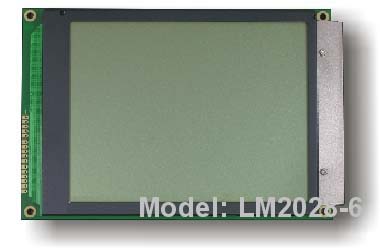

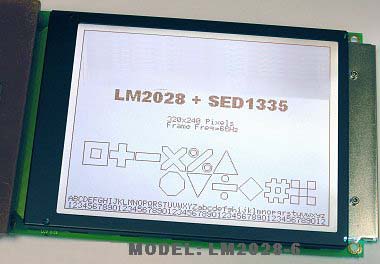

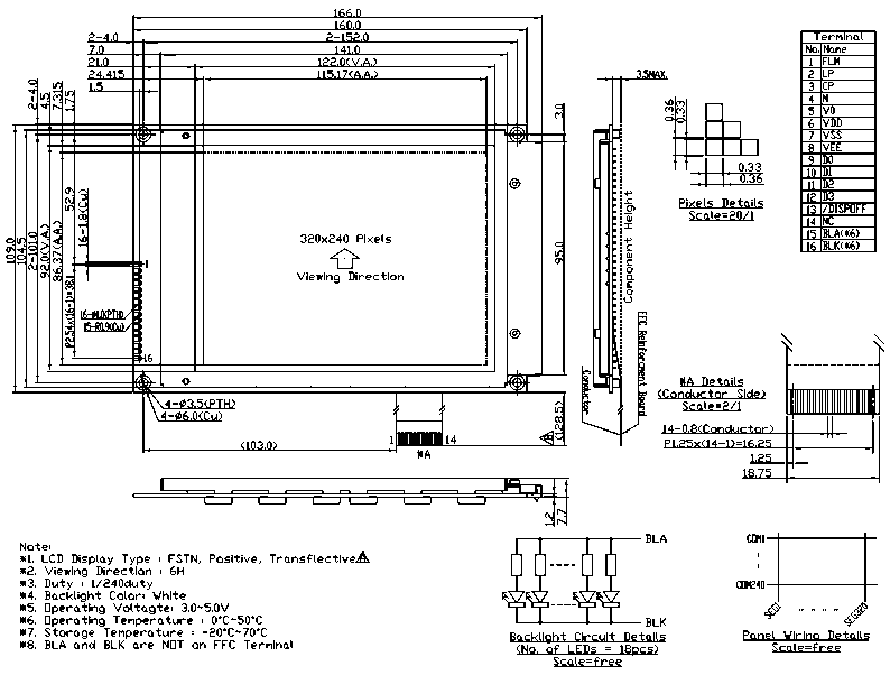

LM2028-6 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
|
|
|

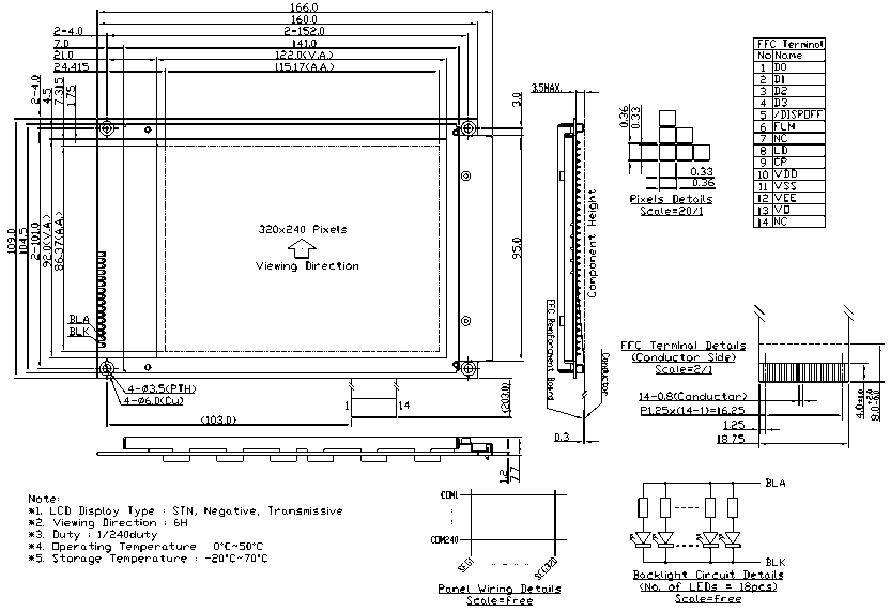

LM2028-8 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
|
|
|

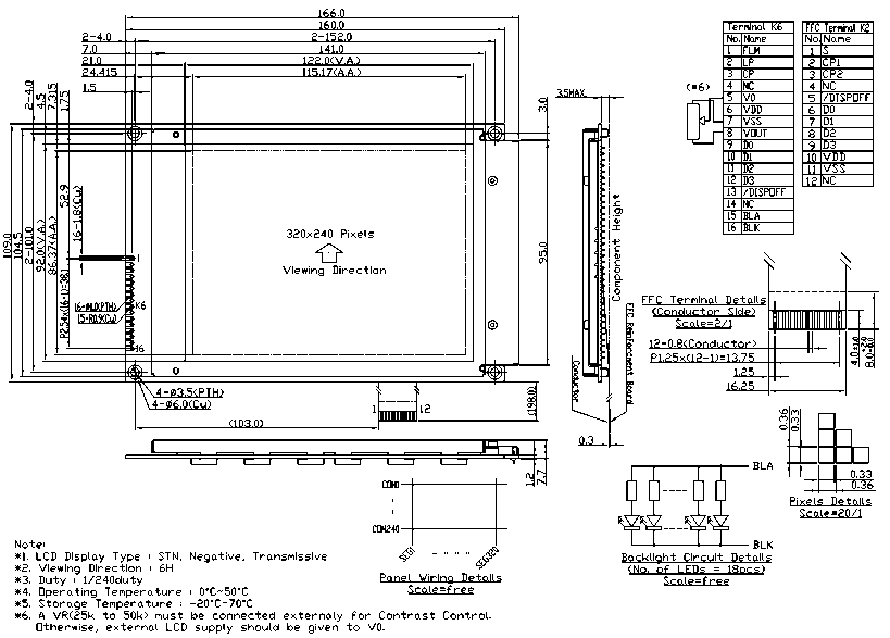

LM2028-9 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
|
|
|

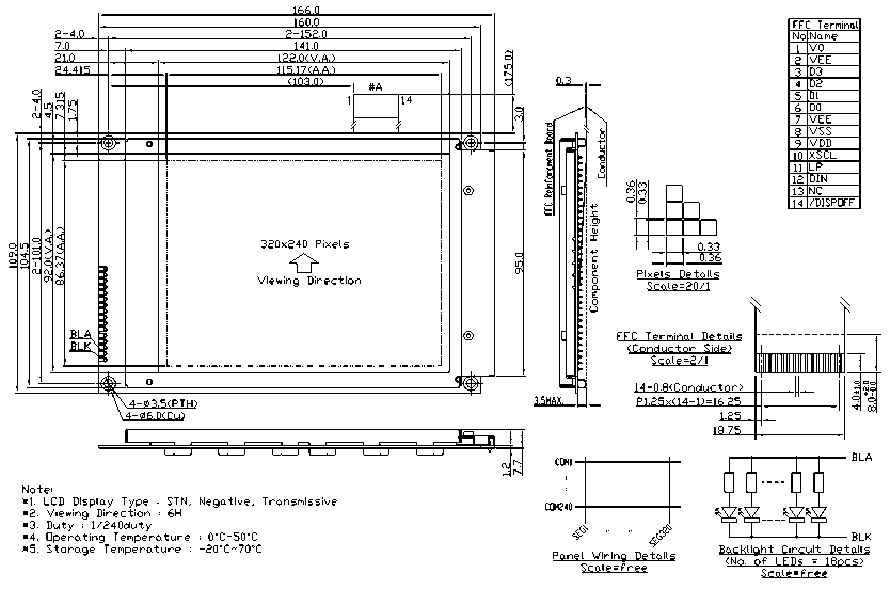

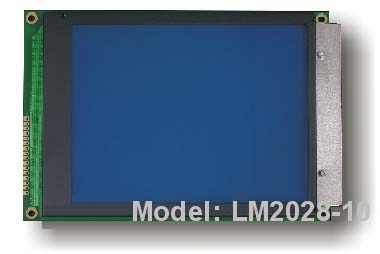

LM2028-10 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
|
|
|

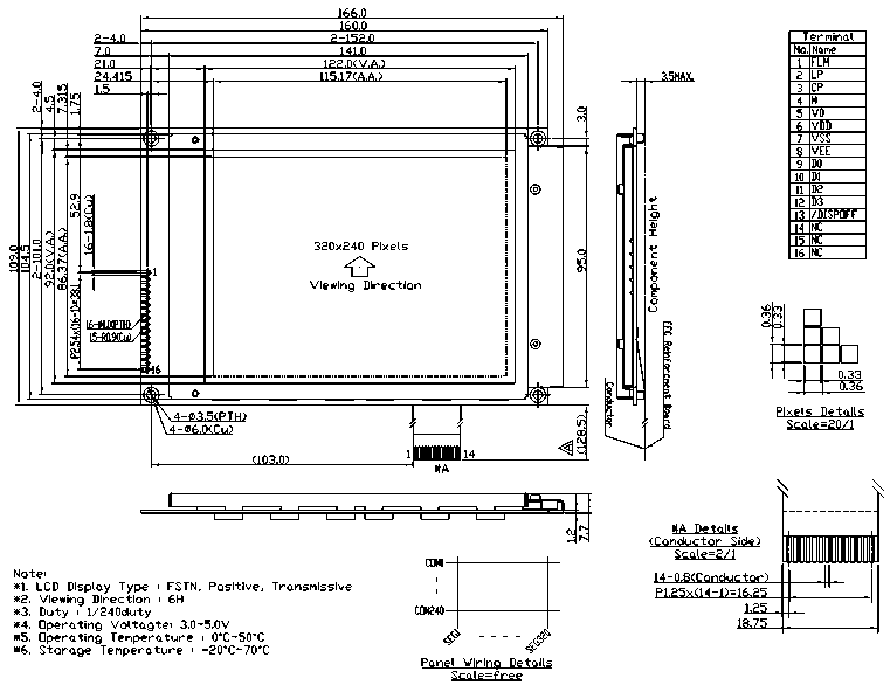

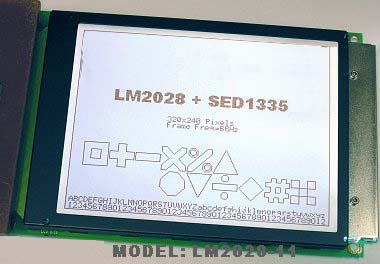

LM2028-11 |
320x240 |
122,0x92,0 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
166,0x109,0x11,2 |
|
|
|

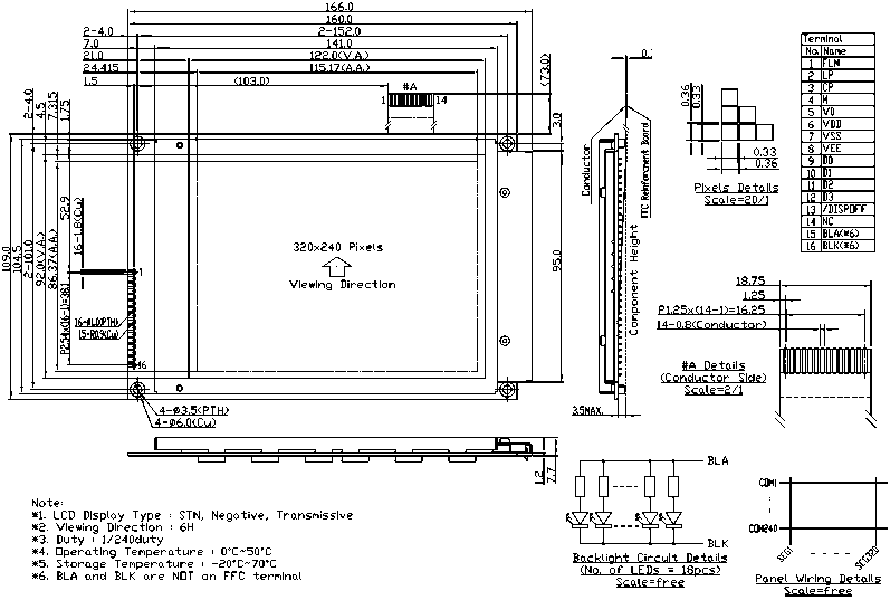

LM2028-12 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
|
|
|

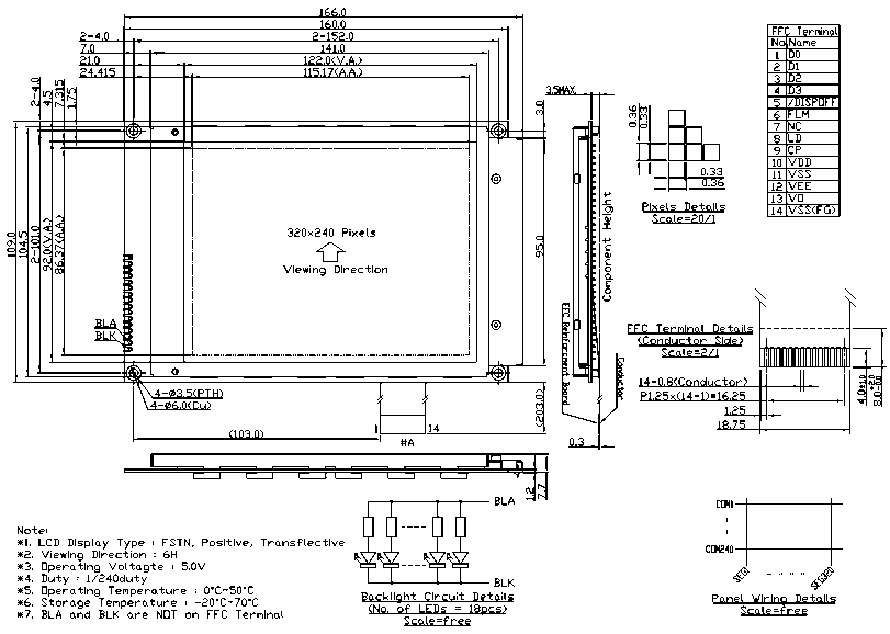

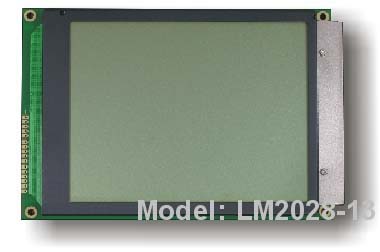

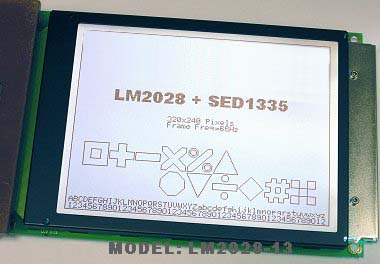

LM2028-13 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
|
|
|

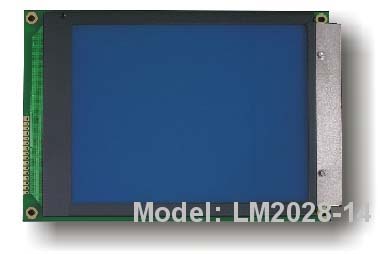

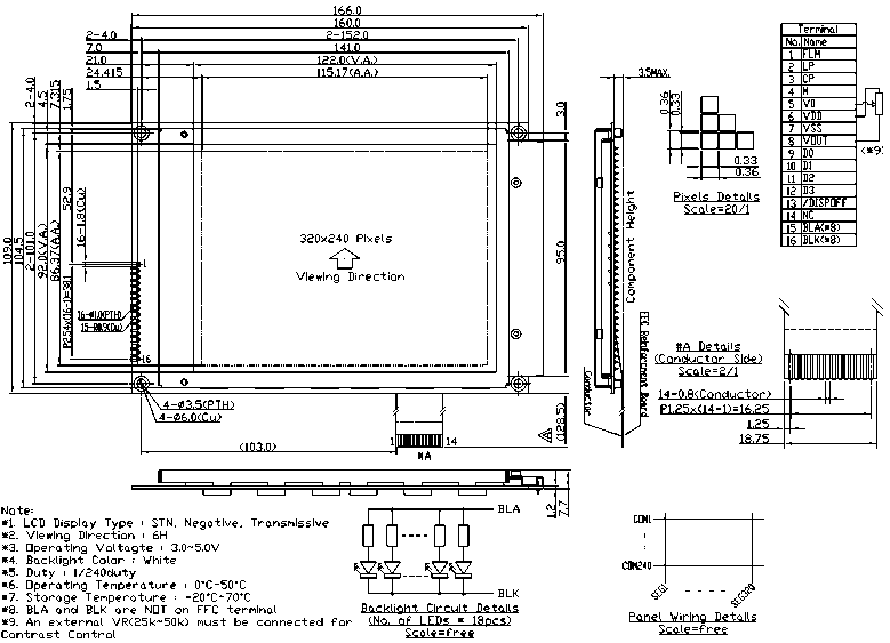

LM2028-14 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
|
|
|

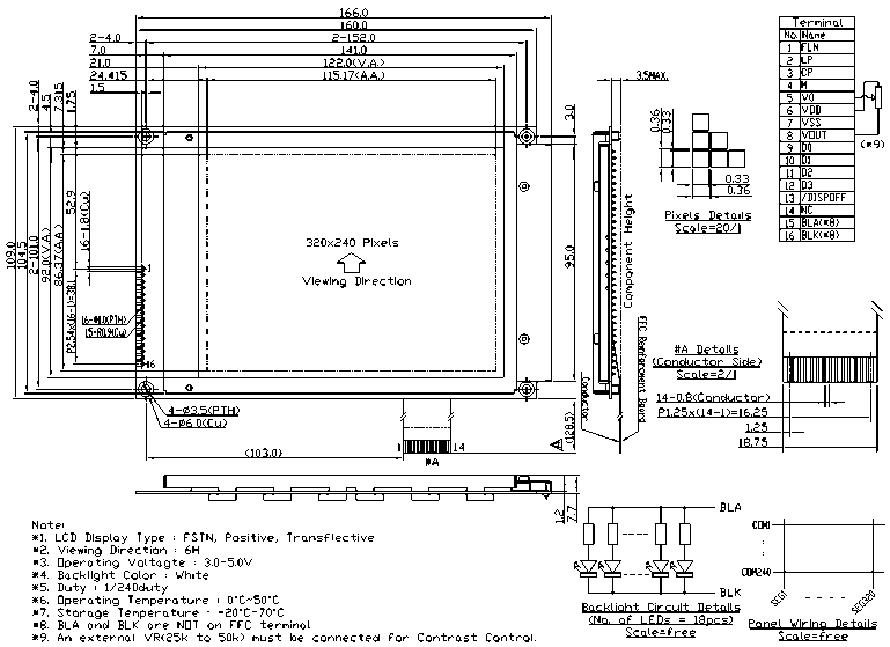

LM2028-15 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
|
|
|

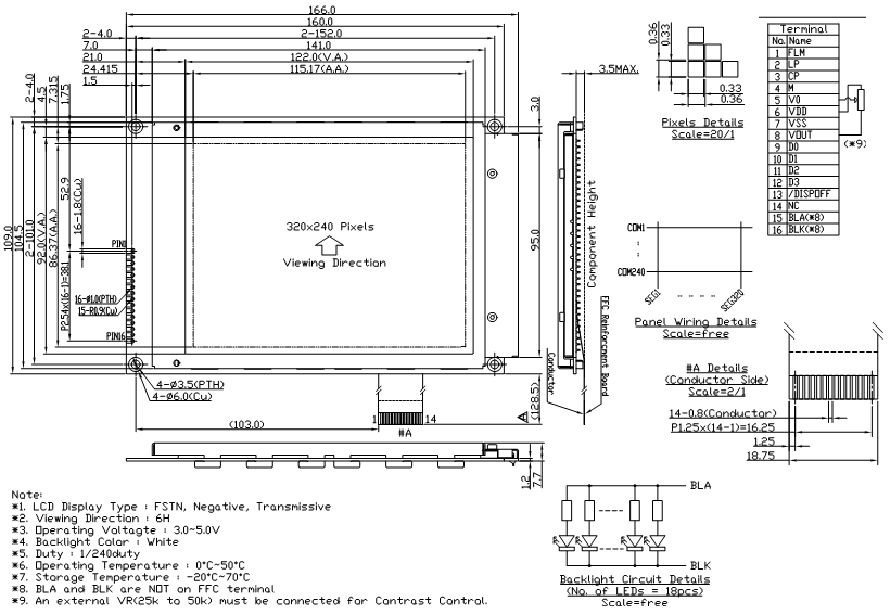

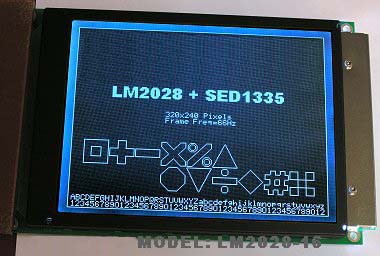

LM2028-16 |
320x240 |
122,0x92,0 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/icon-ftn-k.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
166,0x109,0x11,2 |
|
|
|

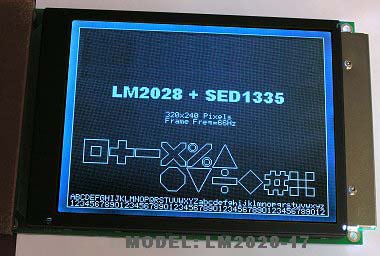

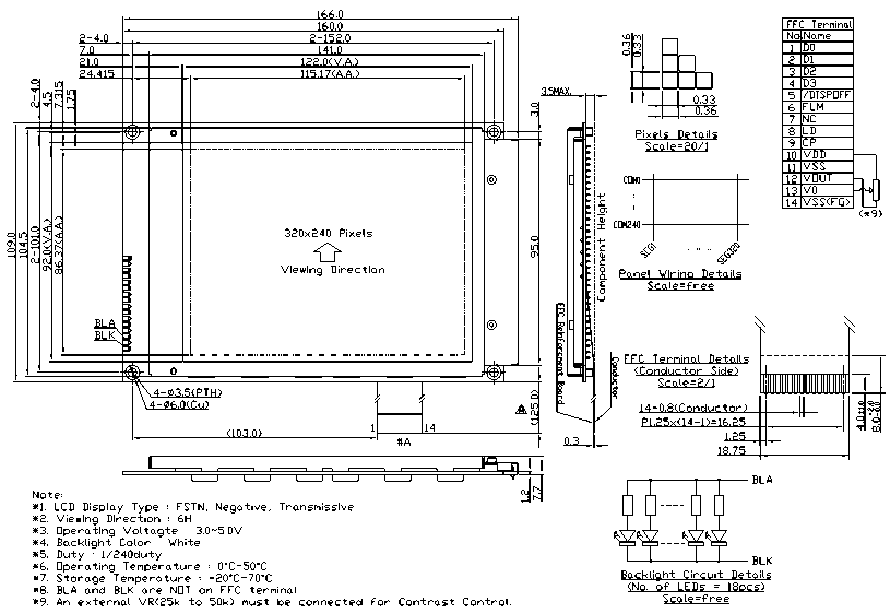

LM2028-17 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/icon-ftn-k.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
|
|
|

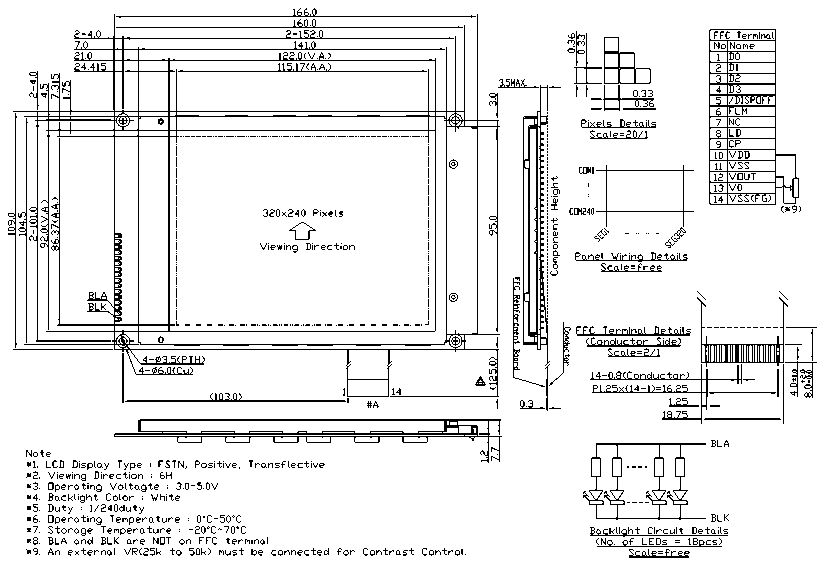

LM2028-18 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
|
|
|

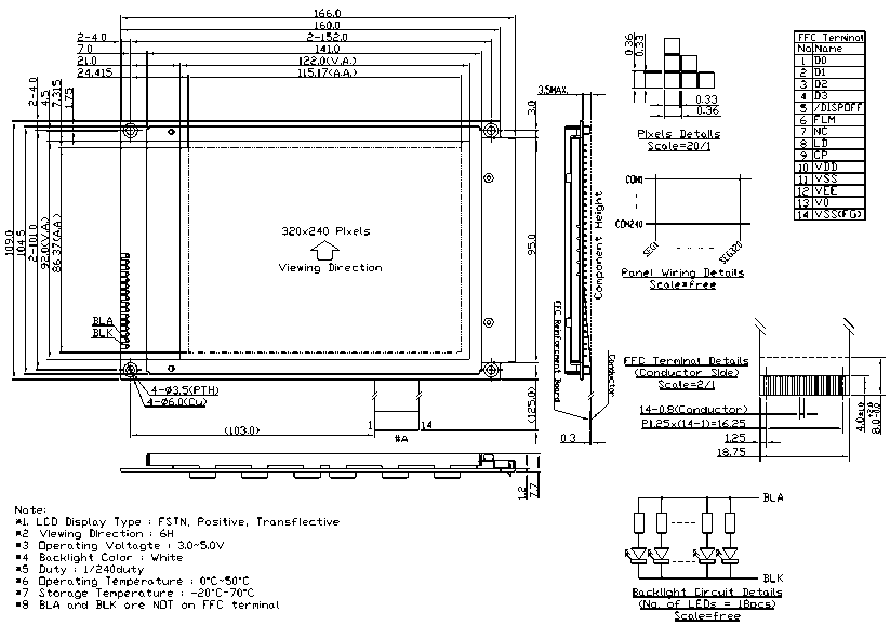

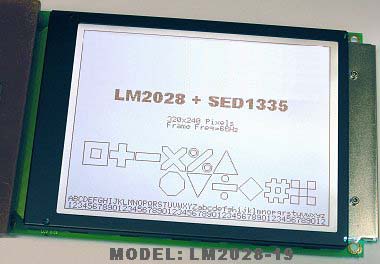

LM2028-19 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
|
|
|

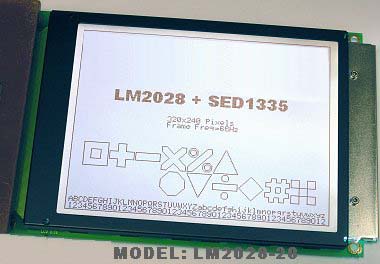

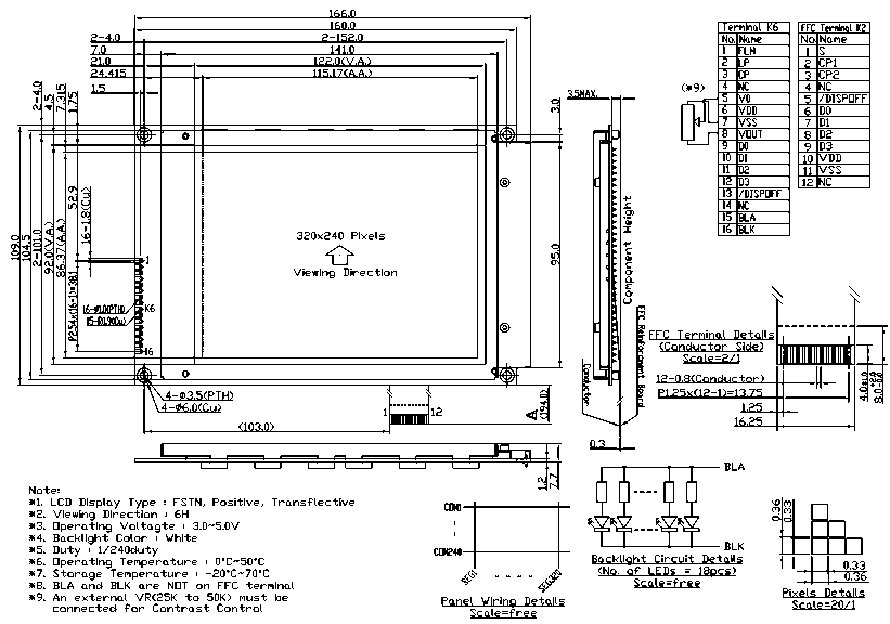

LM2028-20 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
|
|
|

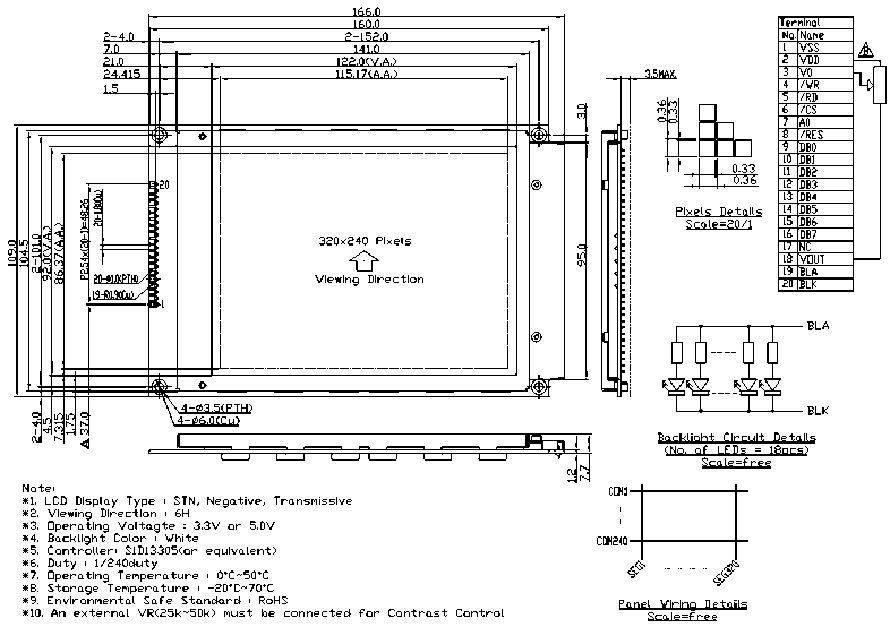

LM2029 |
320x240 |
122,0x92,0 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
166,0x109,0x11,2 |
|
- |
- |

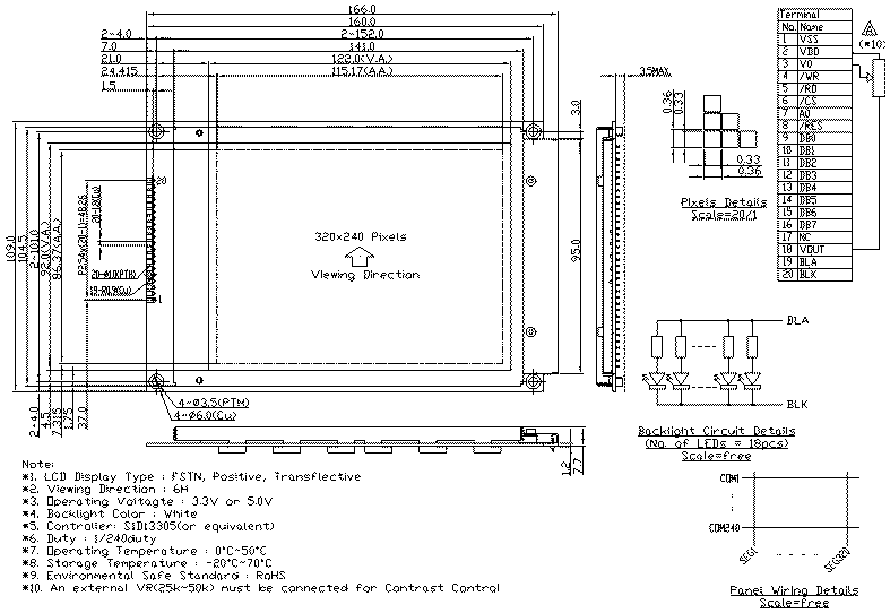

LM2029-6 |
320x240 |
122,0x92,0 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
166,0x109,0x11,2 |
|
- |
- |
Тип |
Разрешение
дисплея
(точек) |
Размер
видимой
области (мм) |
Особенности |
Габаритные
размеры (мм) |
Чертеж |
Внешний вид |
Пример |

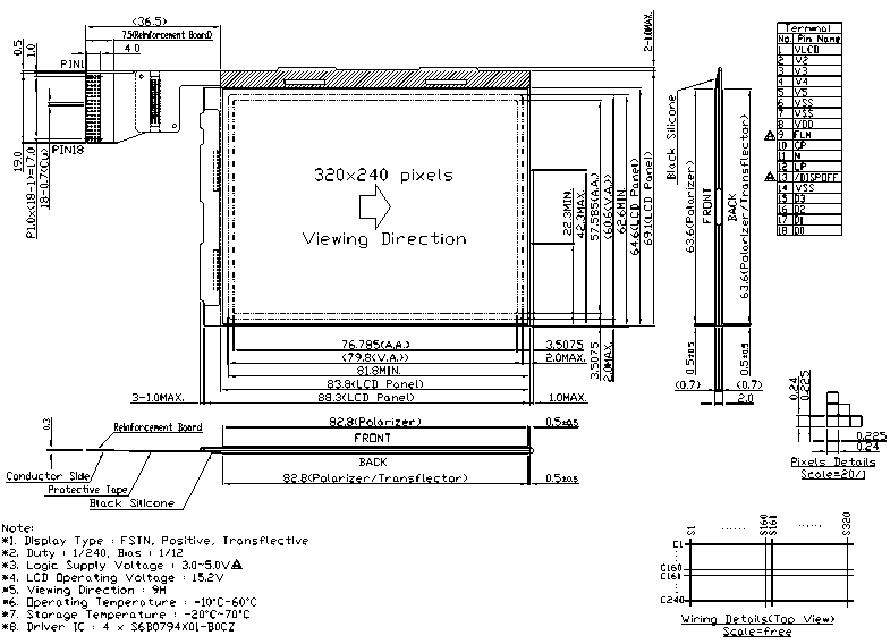

LM2068 |
320x240 |
79,8x60,6 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
90,3x70,1x2,0 |
|
- |
- |

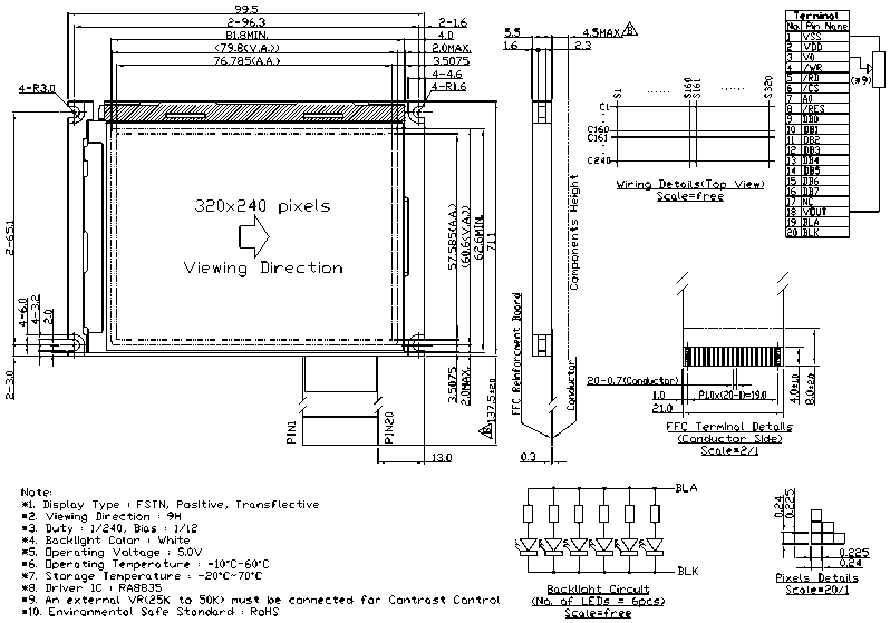

LM2068S |
320x240 |
79,8x60,6 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
99,5x71,1x9,5 |
|
- |
- |
Тип |
Разрешение
дисплея
(точек) |
Размер
видимой
области (мм) |
Особенности |
Габаритные
размеры (мм) |
Чертеж |
Внешний вид |
Пример |

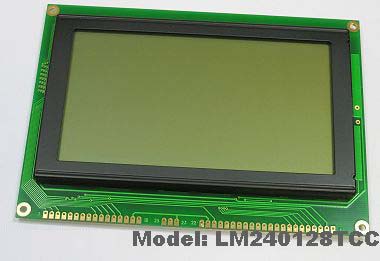

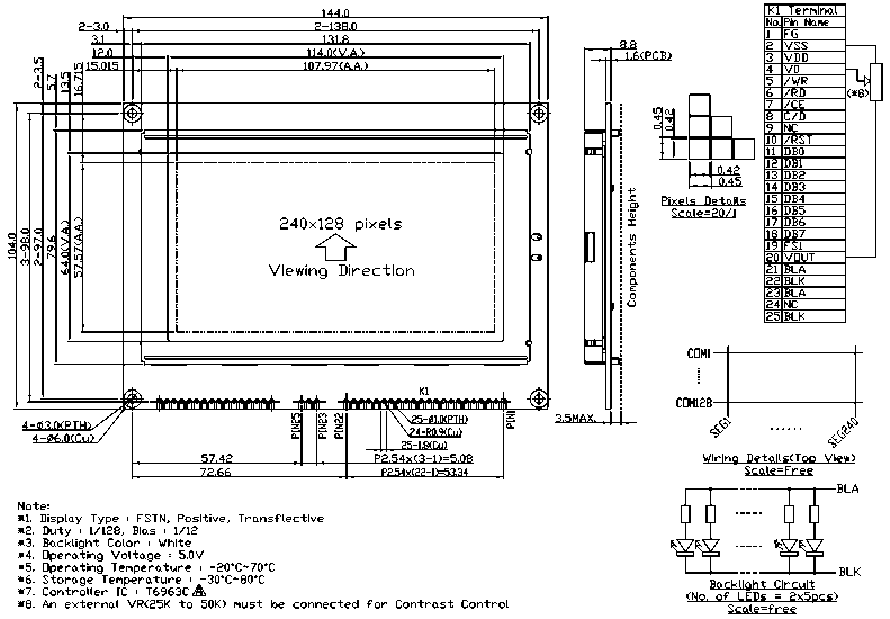

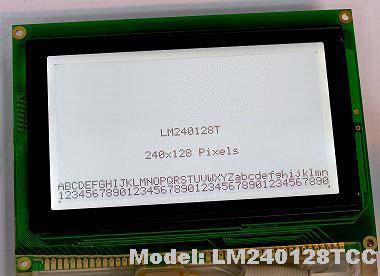

LM240128TCC |
240x128
|
114,0x64,0
|
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif)
|
144,0x104,0x12,3
|
|
|
![Образец графического ЖК модуля LM240128TCC](/cataloguenew/lcd_module/images/common_images/foto.jpg) |

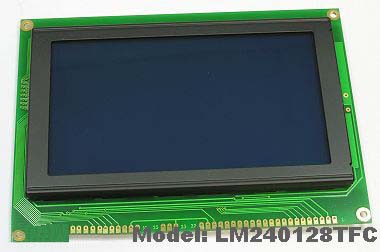

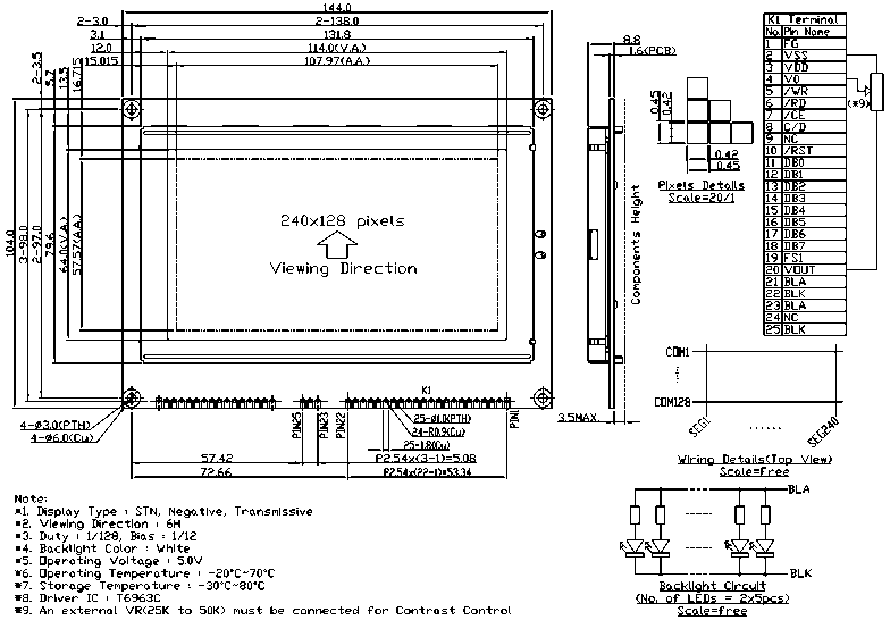

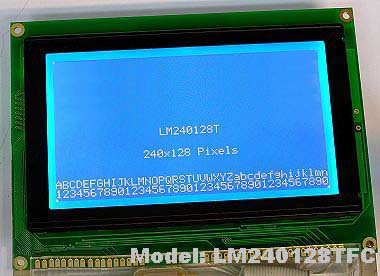

LM240128TFC |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
|
|
![Образец графического ЖК модуля LM240128TFC](/cataloguenew/lcd_module/images/common_images/foto.jpg) |

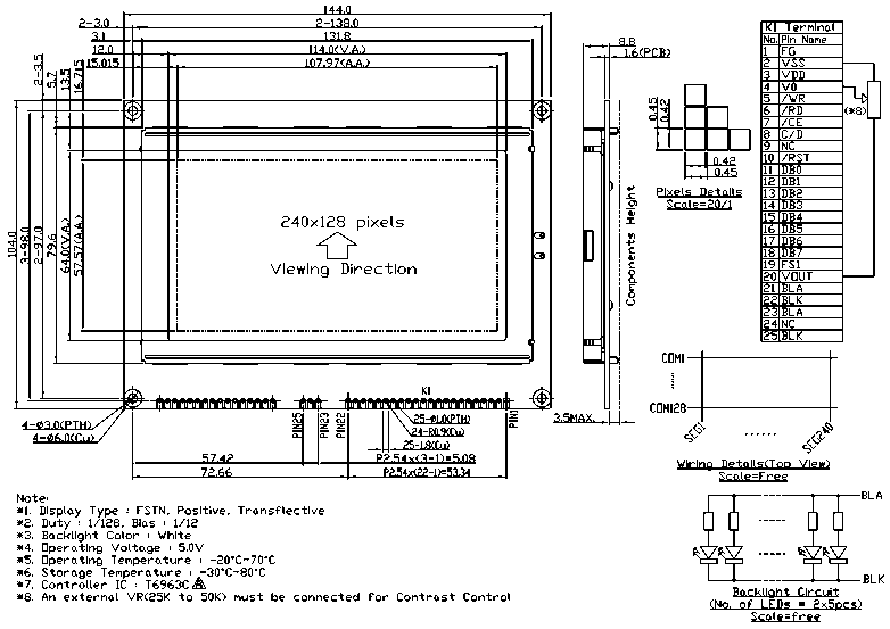

LM240128NCC |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
|
- |
- |

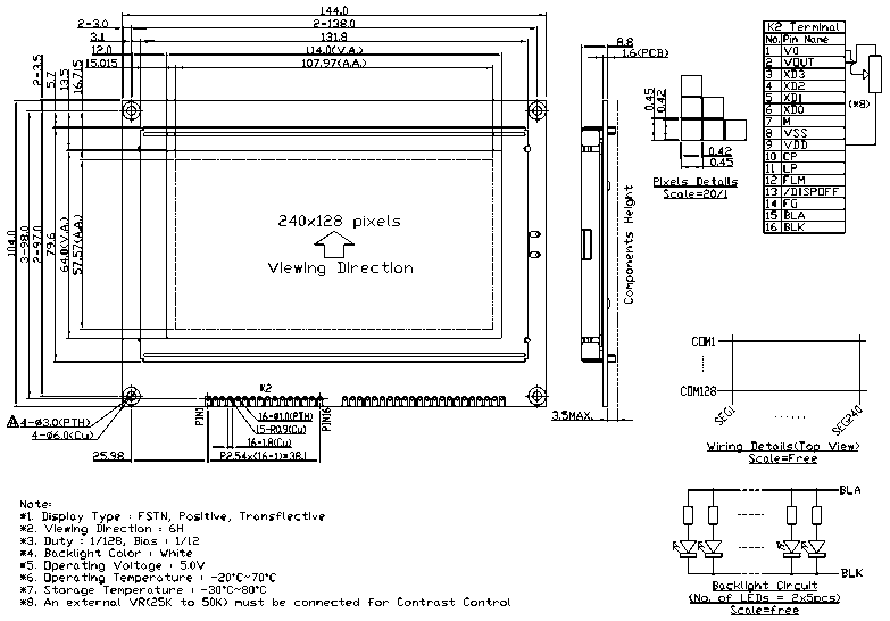

LM240128NCC-1 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
|
- |
- |

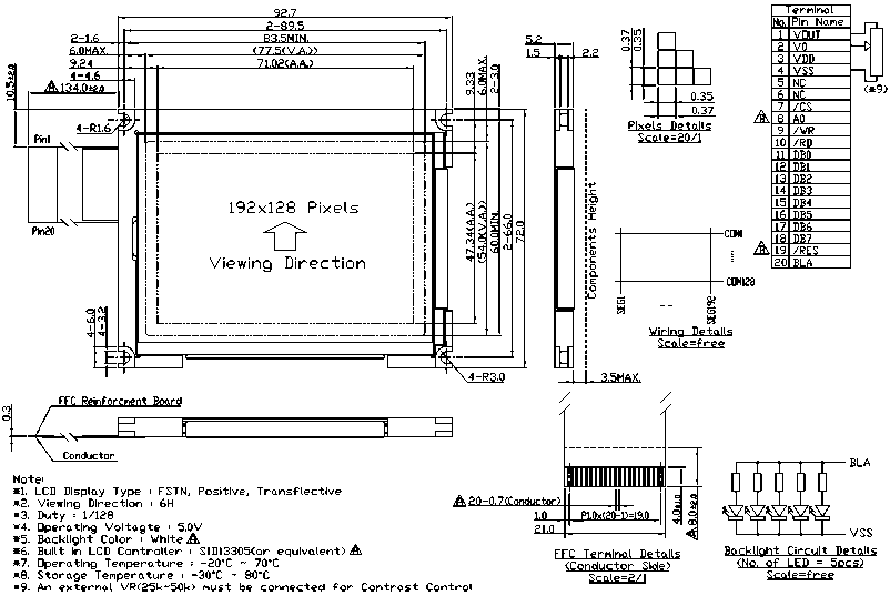

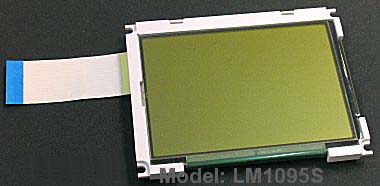

LM1095S |
192x128 |
77,5x54,0 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
92,7x72,0x8,7 |
![Чертежи графического модуля LM1095S](/cataloguenew/lcd_module/images/common_images/gif_dr.gif) |
![Графический ЖК модуль LM1095S](/cataloguenew/lcd_module/images/common_images/foto.jpg) |
- |

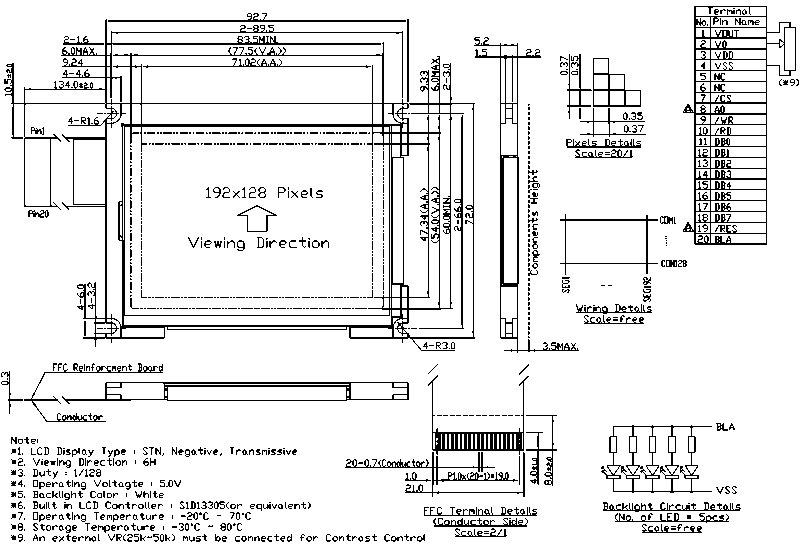

LM1095S-1 |
192x128 |
77,5x54,0 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
92,7x72,0x8,7 |
![Чертежи графического модуля LM1095S-1](/cataloguenew/lcd_module/images/common_images/gif_dr.gif) |
- |
- |

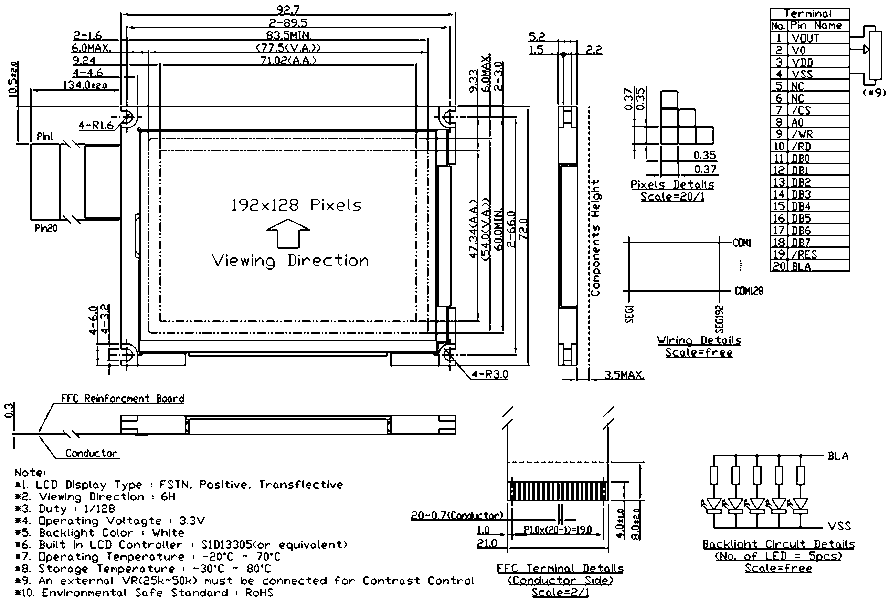

LM1095S-2 |
192x128 |
77,5x54,0 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
92,7x72,0x8,7 |
![Чертежи графического модуля LM1095S-2](/cataloguenew/lcd_module/images/common_images/gif_dr.gif) |
- |
- |

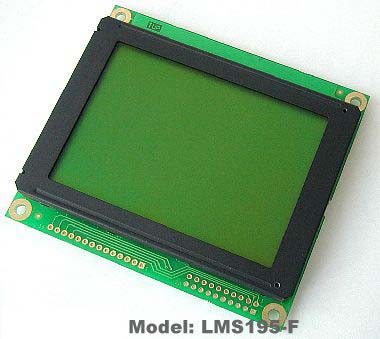

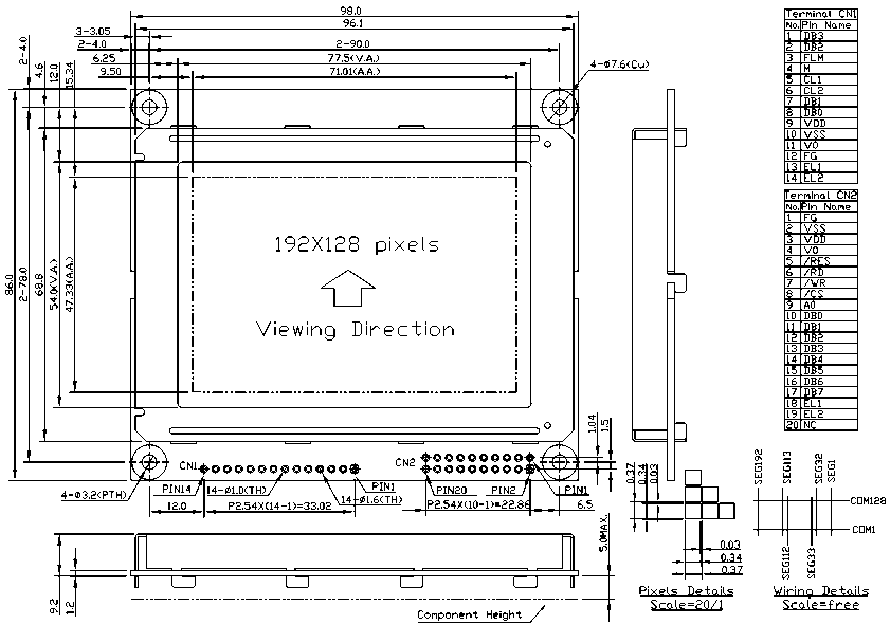

LMS195-F |
192x128
|
77,5x54,0
|
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_yg.gif) ![EL Backlight](/cataloguenew/lcd_module/images/common_images/el_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif)
|
98,0x86,0
x13,0 |
|
|
- |

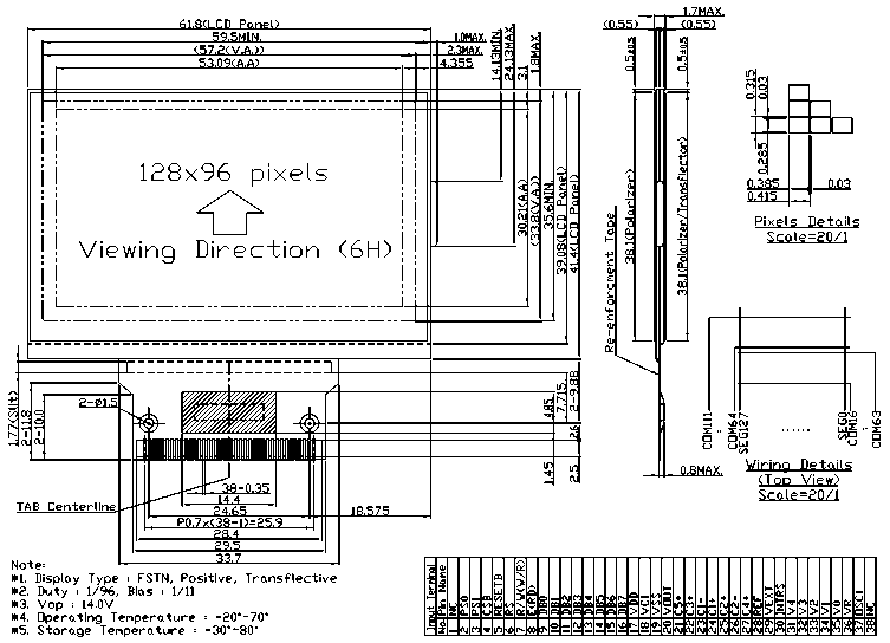

LM9033 |
128x96
|
57,2x33,8
|
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-serial.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
61,8x41,4
|
|
- |
- |

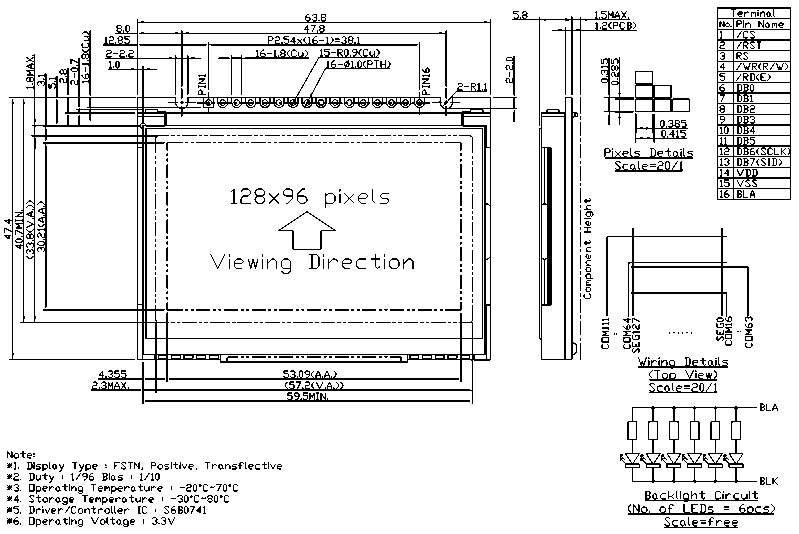

LM9033A |
57,2x33,8
|
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-serial.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
63,8x47,4x7,3
|
|
|
![Образец графического ЖК модуля LM9033A](/cataloguenew/lcd_module/images/common_images/foto.jpg) |
LM9033A-1 |
128x96 |
57.2x33,8
|
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-serial.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
63,8x47,4x7,3
|
|
|
- |
Тип |
Разрешение
дисплея
(точек) |
Размер
видимой
области (мм) |
Особенности |
Габаритные
размеры (мм) |
Чертеж |
Внешний вид |
Пример |

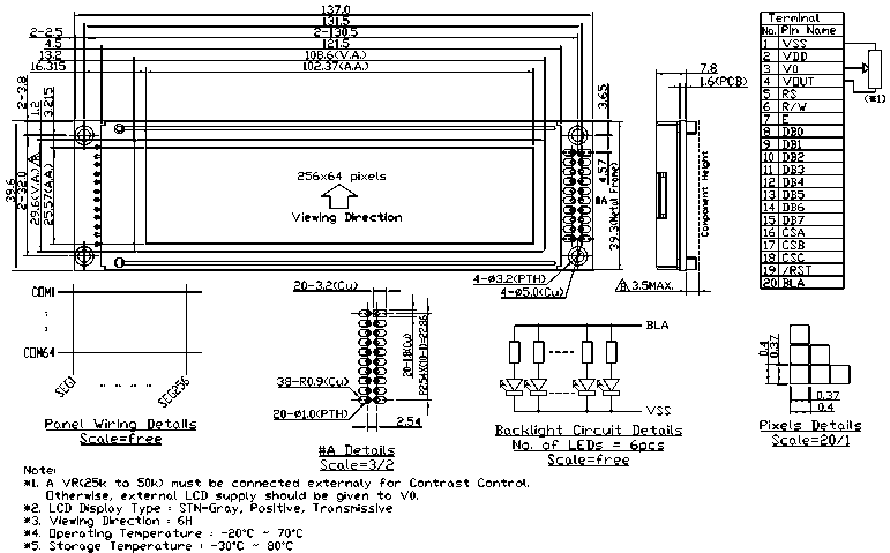

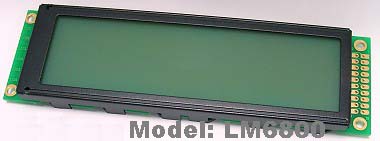

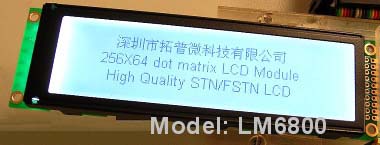

LM6800 |
256x64
|
108,6x29,6
|
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_gr.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
137,0x39,6x12,8
|
|
|
![Образец графического ЖК модуля LM6800](/cataloguenew/lcd_module/images/common_images/foto.jpg) |

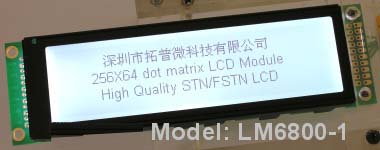

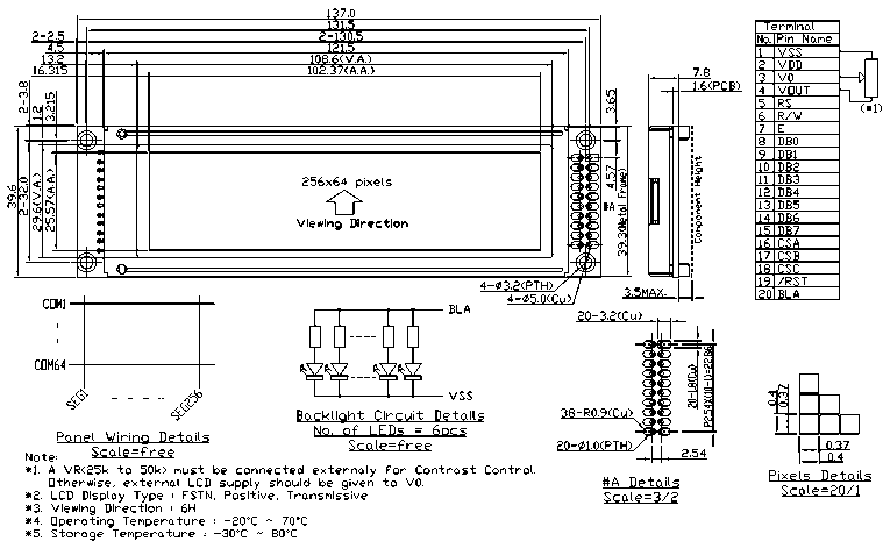

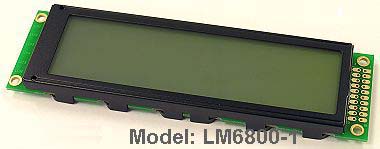

LM6800-1 |
256x64
|
108,6x29,6
|
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
137,0x39,6x12,8
|
|
|
![Образец графического ЖК модуля LM6800-1](/cataloguenew/lcd_module/images/common_images/foto.jpg) |

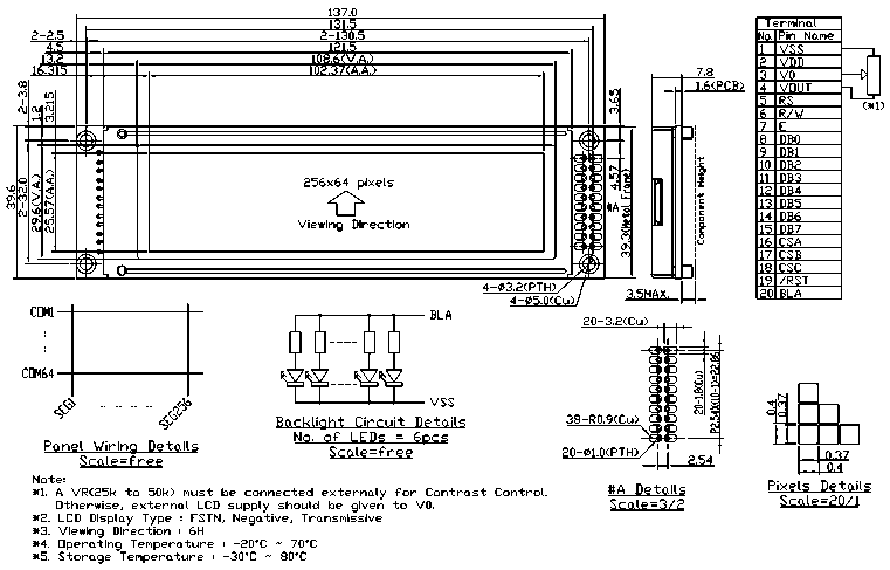

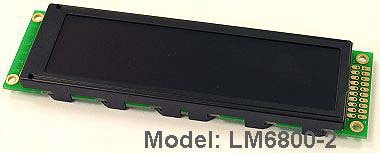

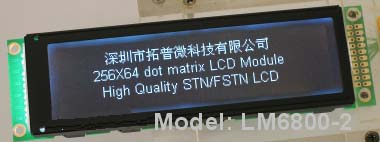

LM6800-2 |
256x64
|
108,6x29,6
|
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/icon-ftn-k.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
137,0x39,6x12,8
|
|
|
![Образец графического ЖК модуля LM6800-02](/cataloguenew/lcd_module/images/common_images/foto.jpg) |

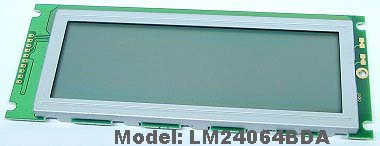

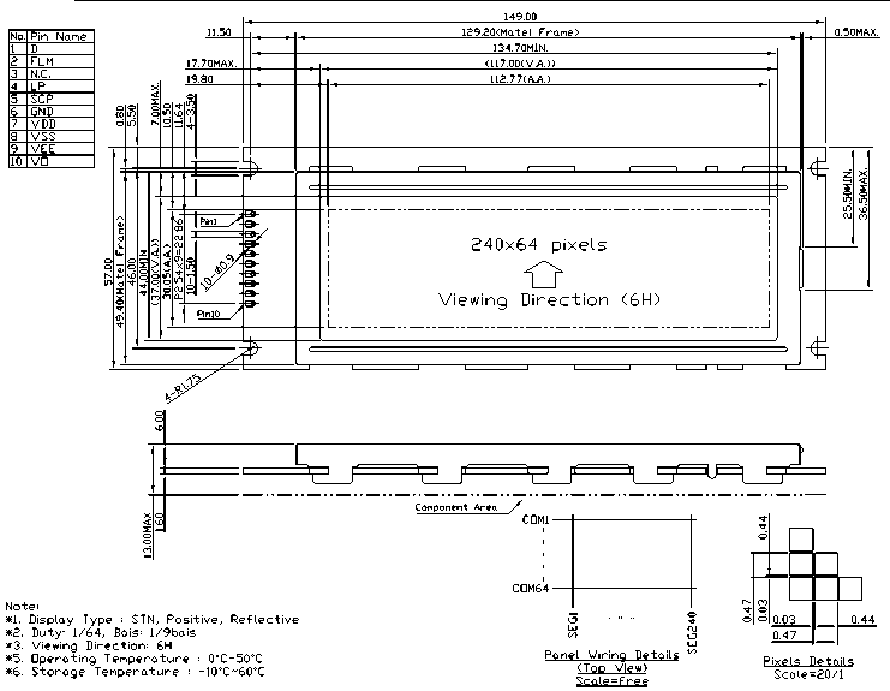

LM24064BDA
(HLM6244) |
240x64 |
117,0x37,0 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_gr.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
149,0x57,0x11,0 |
|
|
- |

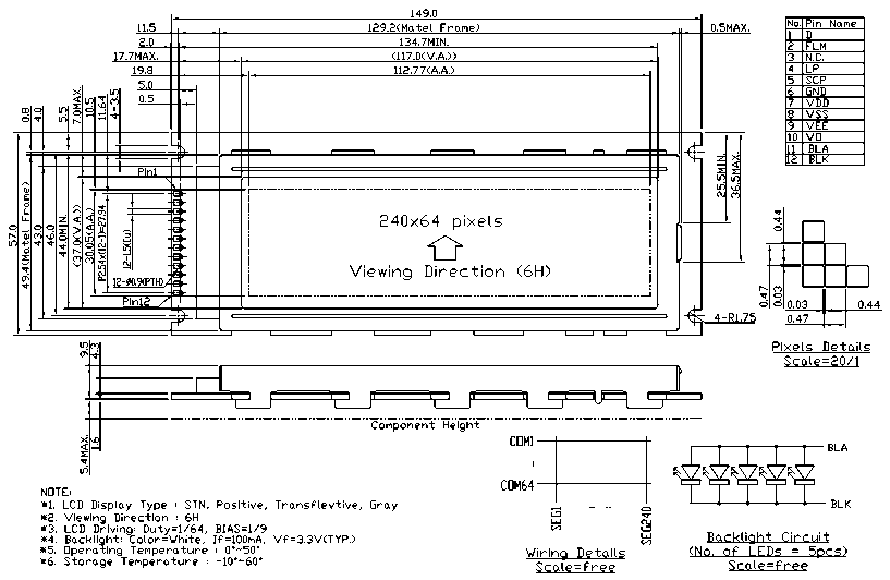

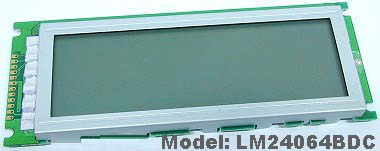

LM24064BDC
(HLM7262) |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_gr.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
|
|
- |

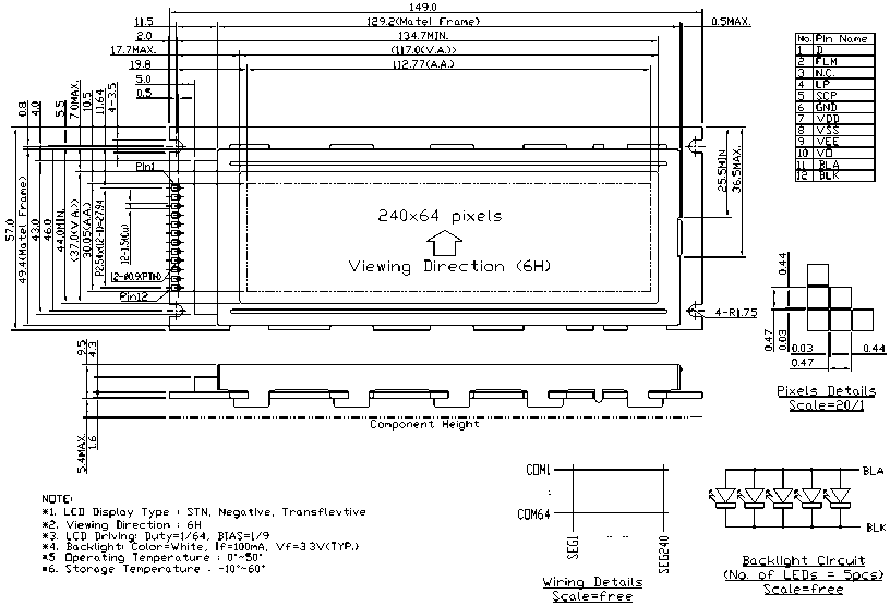

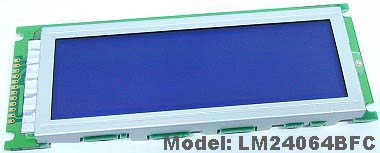

LM24064BFC |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif)
|
|
|
- |

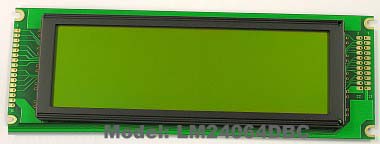

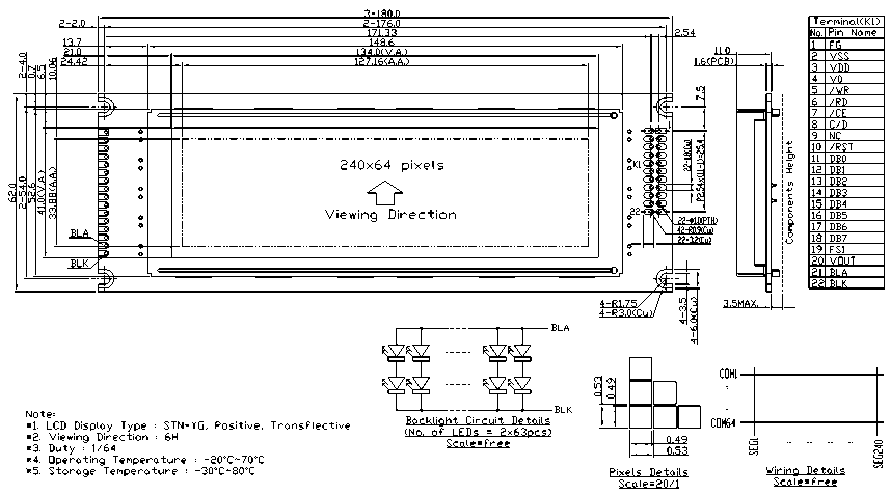

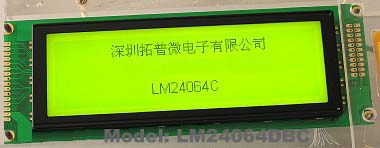

LM24064DBC |
240x64
|
134,0x41,0
|
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_yg.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_yg.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
180,0x62,0x14,5
|
|
|
![Образец графического ЖК модуля LM24064DBC](/cataloguenew/lcd_module/images/common_images/foto.jpg) |

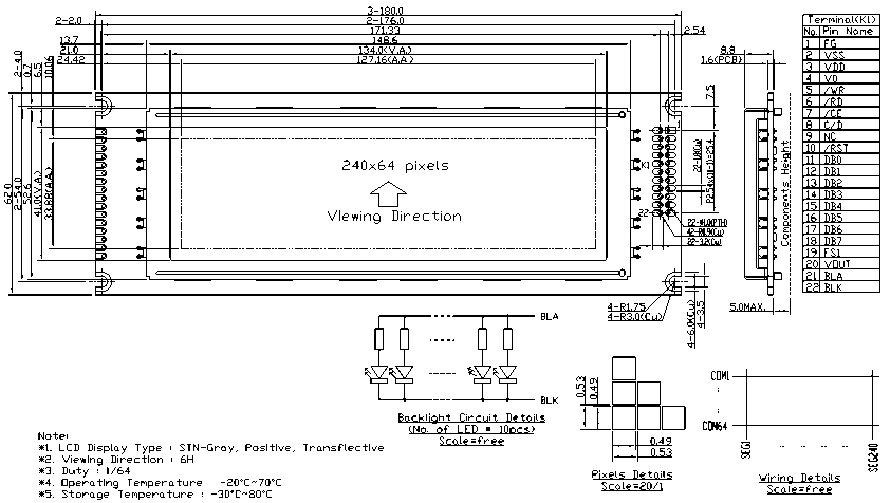

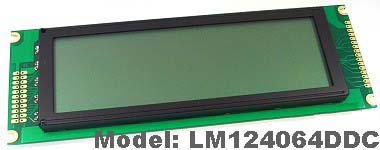

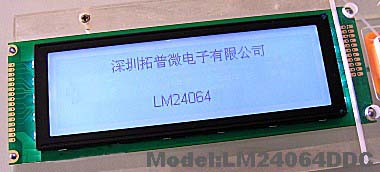

LM24064DDC |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_gr.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
180,0x62,0x13,8
|
|
|
![Образец графического ЖК модуля LM24064DDC](/cataloguenew/lcd_module/images/common_images/foto.jpg) |

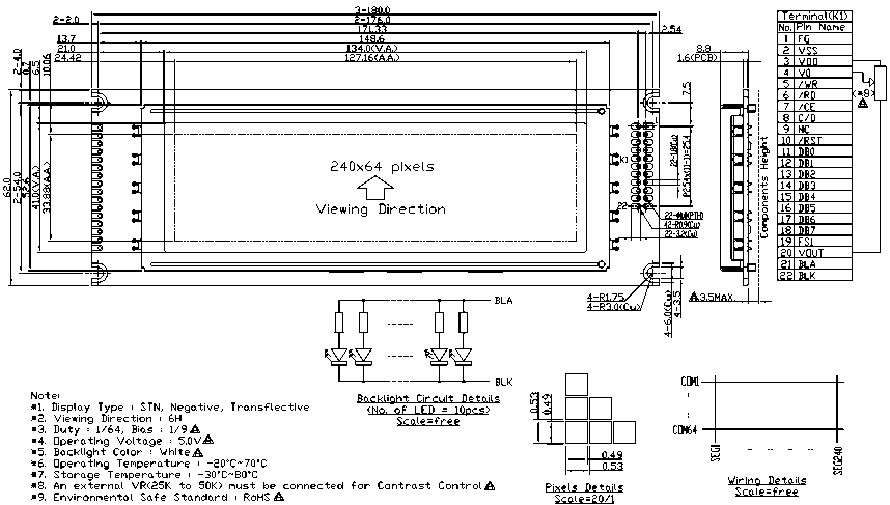

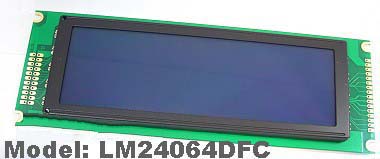

LM24064DFC |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
|
|

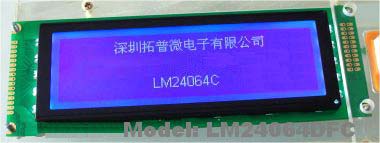

![Образец графического ЖК модуля LM24064DFC](/cataloguenew/lcd_module/images/common_images/foto.jpg) |

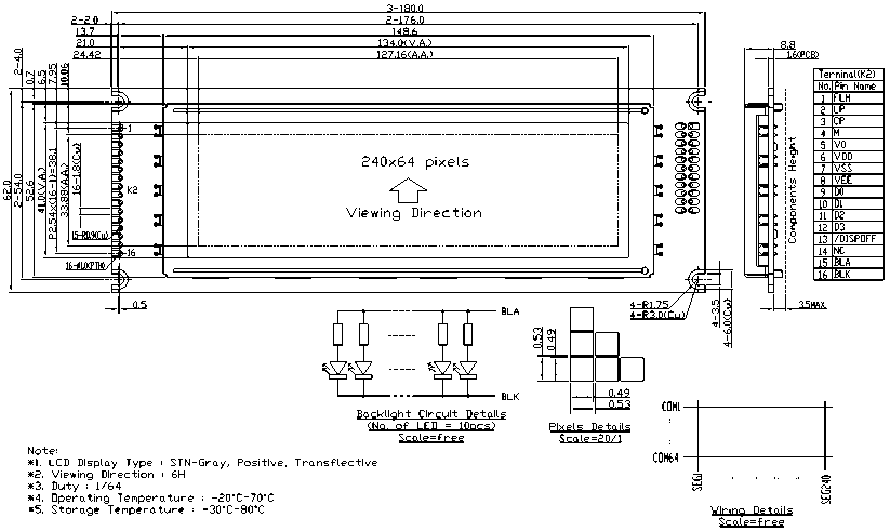

LM24064EDC |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_gr.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
|
- |
- |

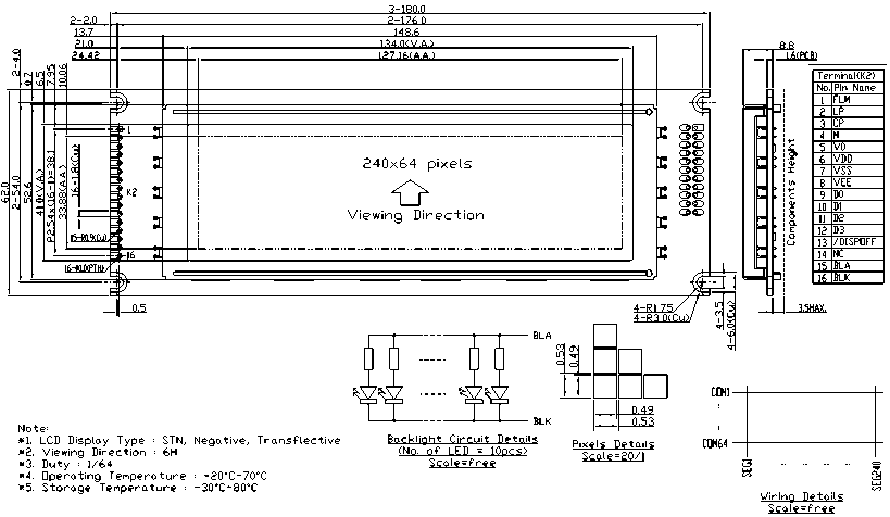

LM24064EFC |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
|
- |
- |
Тип |
Разрешение
дисплея
(точек) |
Размер
видимой
области (мм) |
Особенности |
Габаритные
размеры (мм) |
Чертеж |
Внешний вид |
Пример |

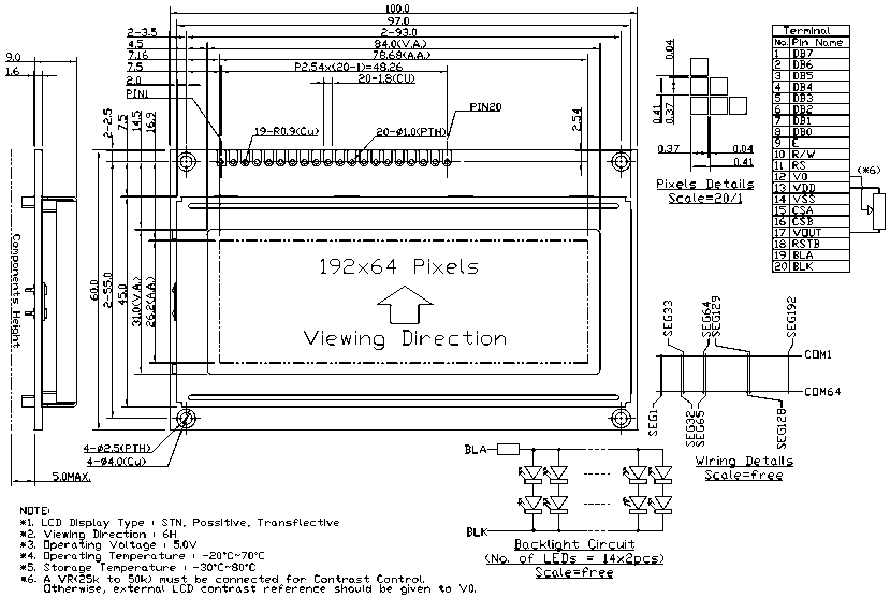

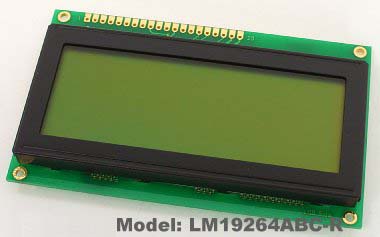

LM19264ABC-R |
192x64
|
84,0x31,0
|
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_yg.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_yg.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
100,0x60,0x14,0
|
|
|
- |

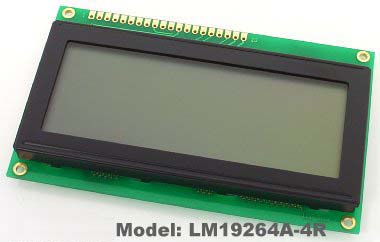

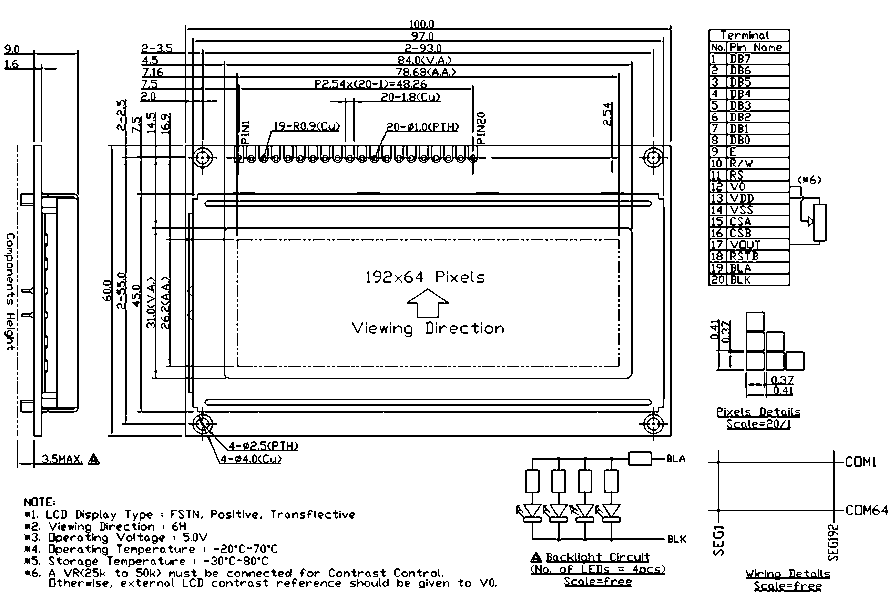

LM19264A-4R |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
|
|
- |

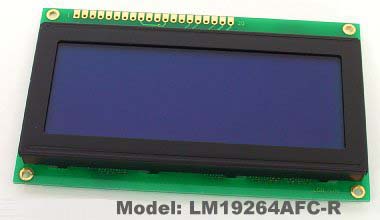

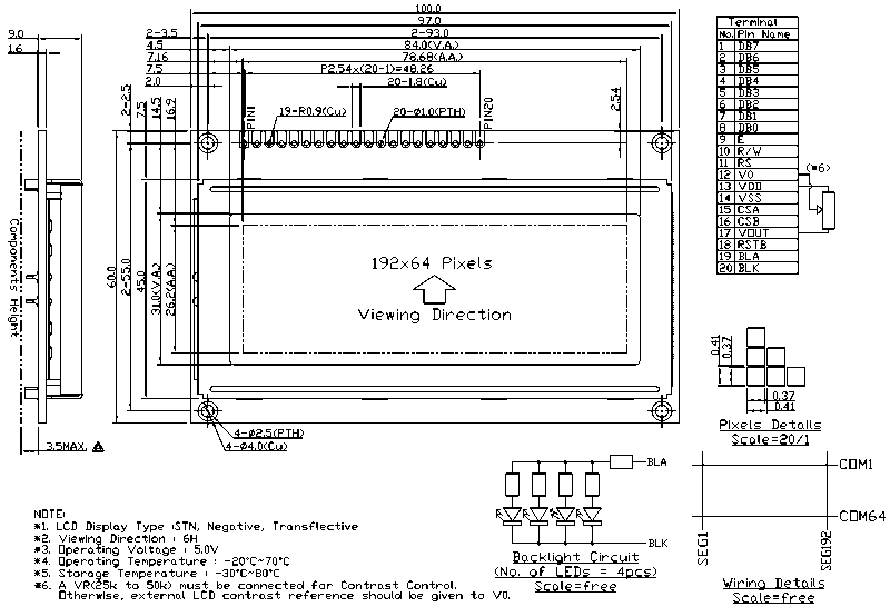

LM19264AFC-R |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
|
|
- |

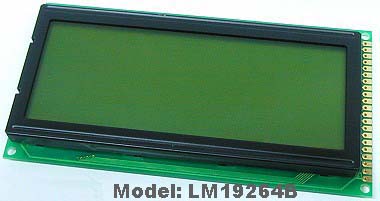

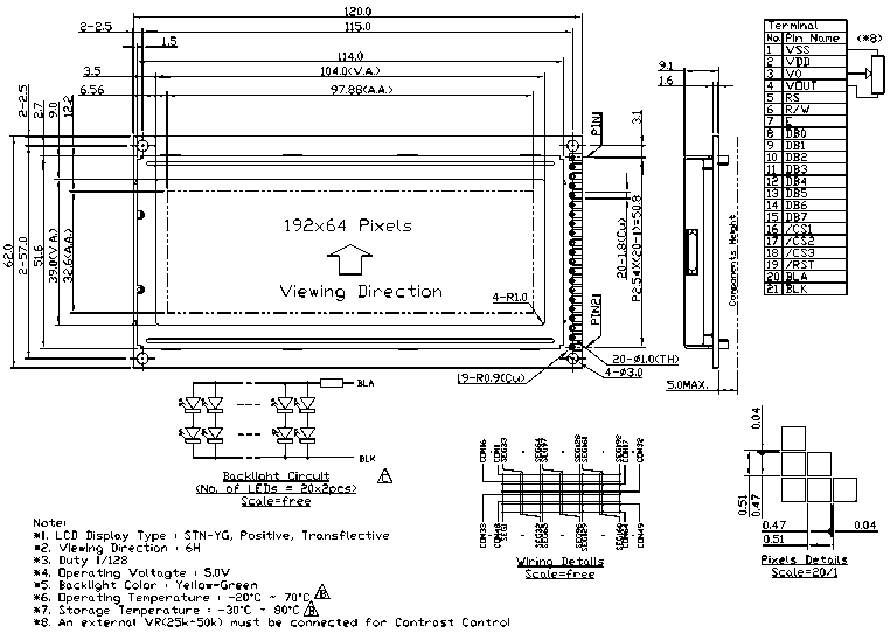

LM19264BBC |
192x64
|
104,0x39,0
|
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_yg.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_yg.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
120,0x62,0x14,1
|
|
|
- |

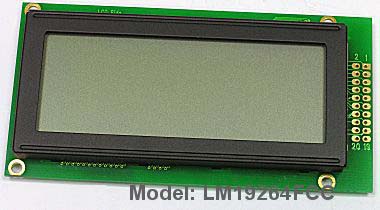

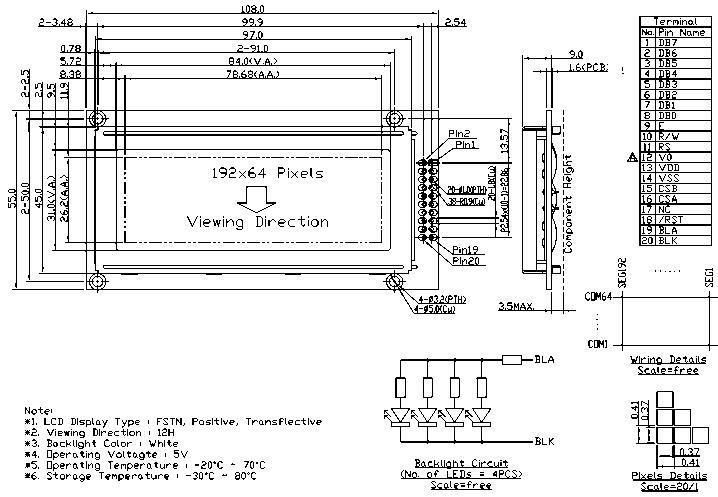

LM19264FCC |
192x64
|
84x31
|
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
108,0x55,0x12,5
|
|
|
- |

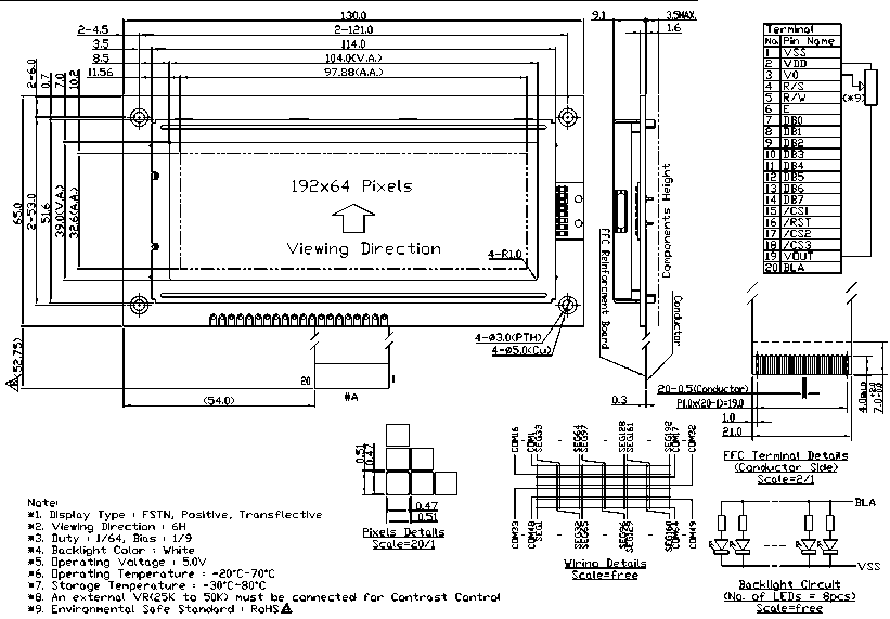

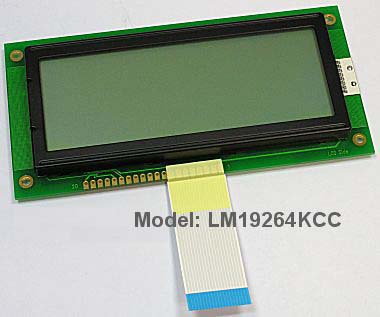

LM19264KCC |
192x64 |
104,0x39,0 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
130,0x65,0x12,6 |
![Чертежи графического модуля LM19264KCC](/cataloguenew/lcd_module/images/common_images/gif_dr.gif) |
![Графический ЖК модуль LM19264KCC](/cataloguenew/lcd_module/images/common_images/foto.jpg) |
- |

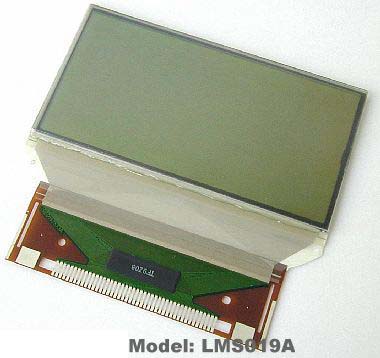

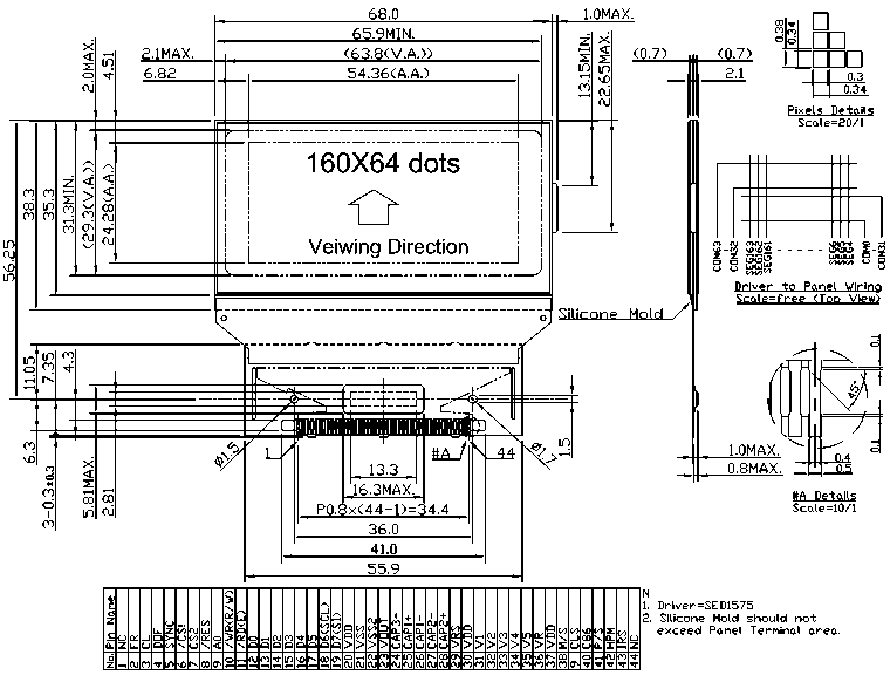

LMS019A |
160x64 |
63,8x29,3 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![Low Power Consumption](/cataloguenew/lcd_module/images/common_images/iconlowp.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-serial.gif)
|
68,0x38,3x2,1 |
|
|
- |

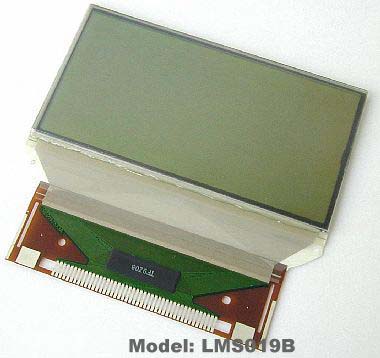

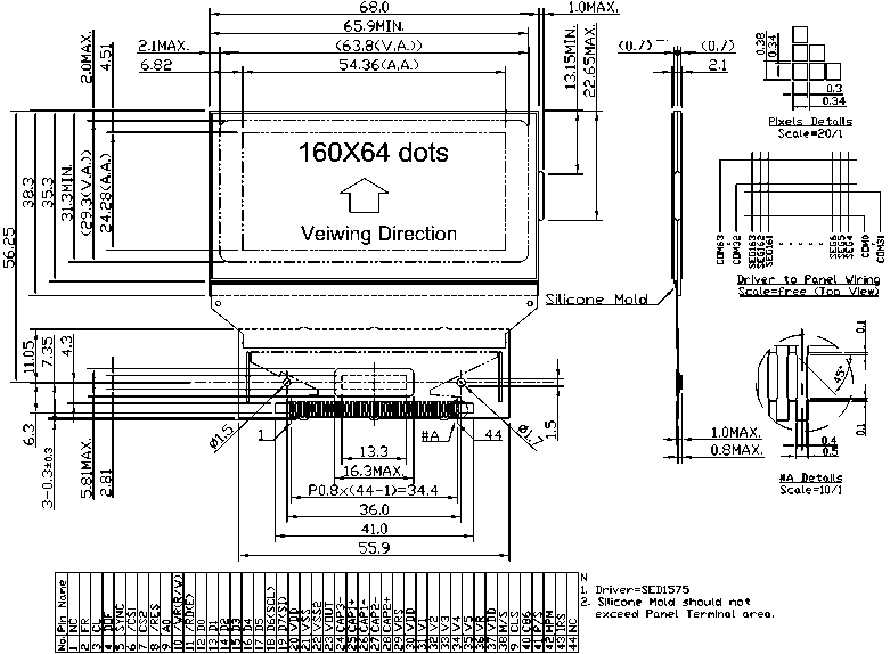

LMS019B |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![Low Power Consumption](/cataloguenew/lcd_module/images/common_images/iconlowp.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-serial.gif)
|
|
|
- |

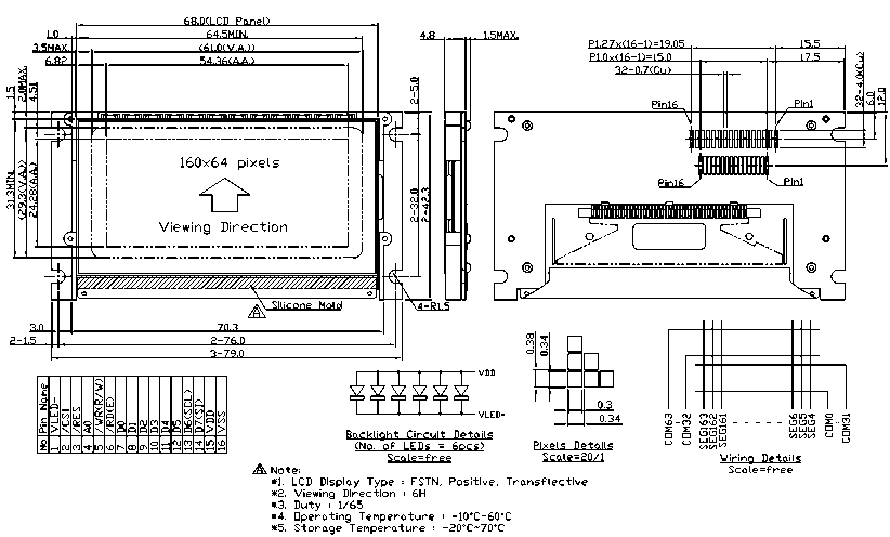

LMS0192A |
160x64 |
61,0x29,3 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_yg.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![Low Power Consumption](/cataloguenew/lcd_module/images/common_images/iconlowp.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-serial.gif)
|
79,0x42,3x6,3 |
|
|
- |

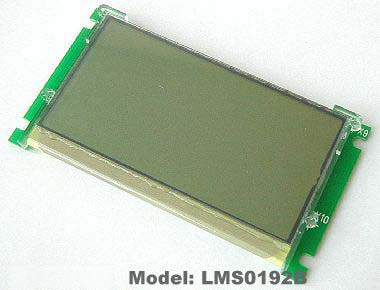

LMS0192B |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_yg.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![Low Power Consumption](/cataloguenew/lcd_module/images/common_images/iconlowp.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-serial.gif)
|
|
|
- |
Тип |
Разрешение
дисплея
(точек) |
Размер
видимой
области (мм) |
Особенности |
Габаритные
размеры (мм) |
Чертеж |
Внешний вид |
Пример |

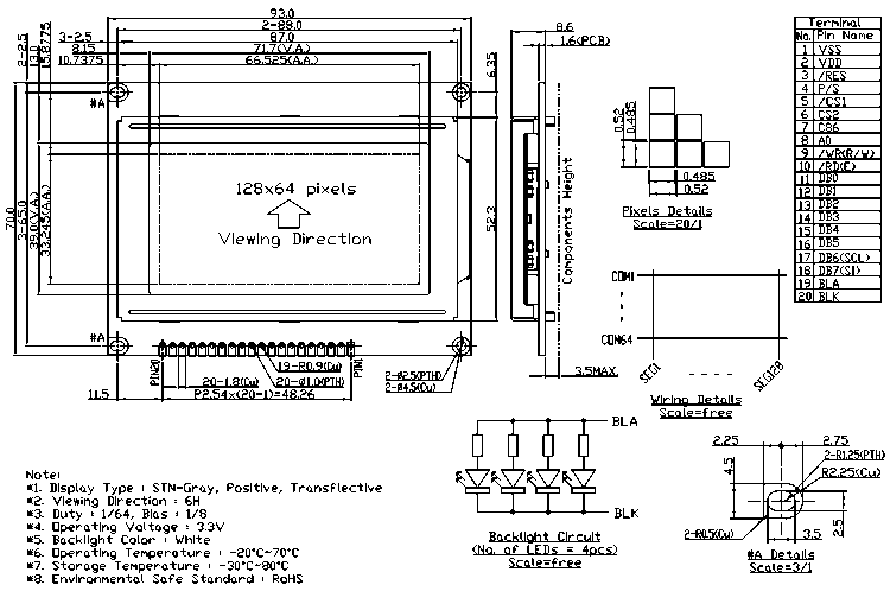

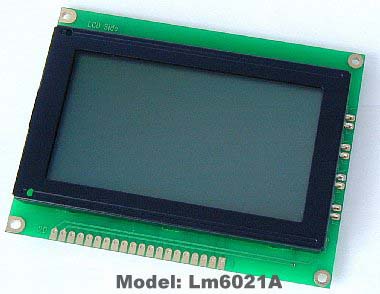

LM6021A |
128x64 |
71,7x39,0 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_gr.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-serial.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
93,0x70,0x15,3 |
![Чертежи графического модуля LM6021A](/cataloguenew/lcd_module/images/common_images/gif_dr.gif) |
![Графический ЖК модуль LM6021A](/cataloguenew/lcd_module/images/common_images/foto.jpg) |
- |

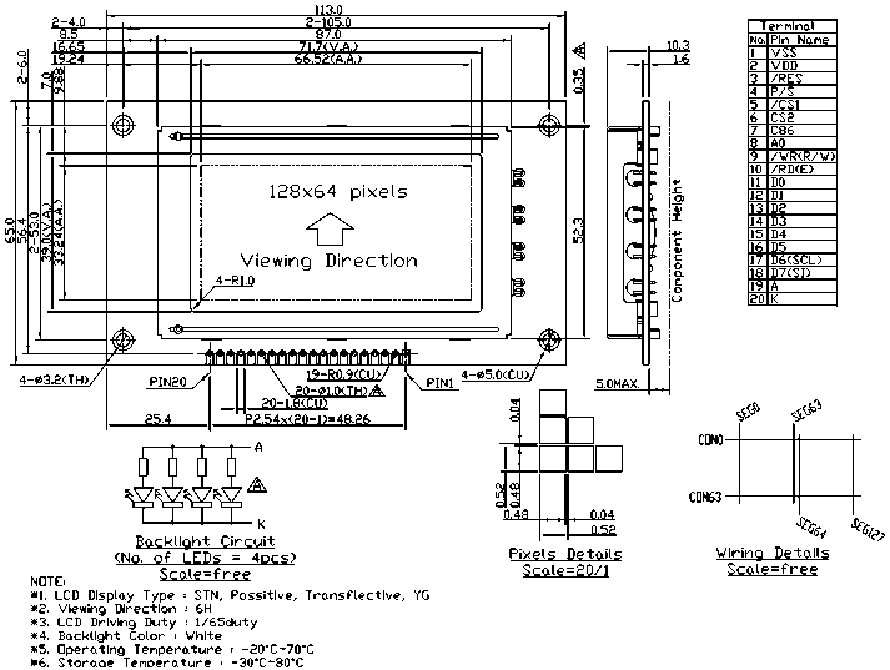

LM6023A |
128x64 |
71,7x39,0 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_gr.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-serial.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
113,0x65,0x15,3 |
![Чертежи графического модуля LM6023A](/cataloguenew/lcd_module/images/common_images/gif_dr.gif) |

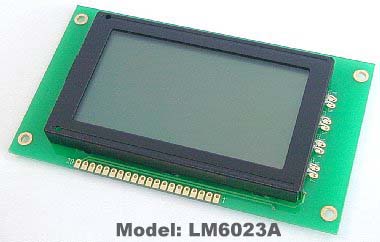

![Графический ЖК модуль LM6023A](/cataloguenew/lcd_module/images/common_images/foto.jpg) |
- |

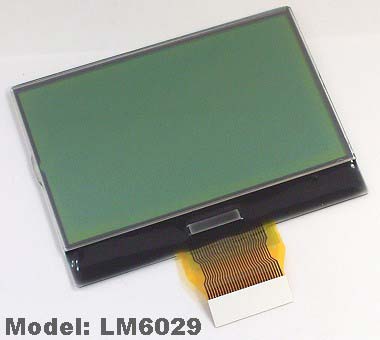

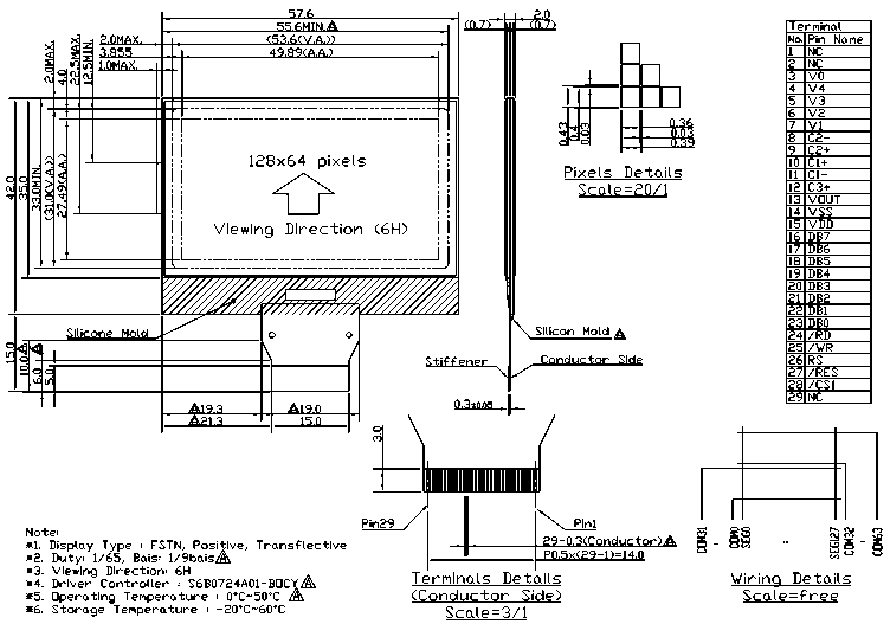

LM6029 |
128x64
|
53,6x31,0
|
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![Low Power Consumption](/cataloguenew/lcd_module/images/common_images/iconlowp.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
57,6x42,0x2,0
|
|
|
- |

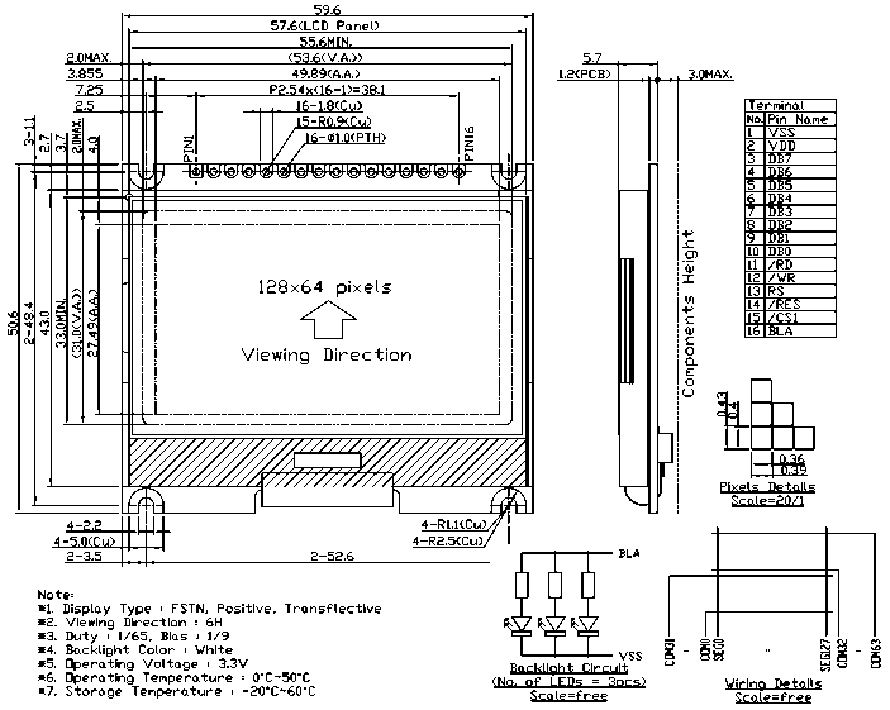

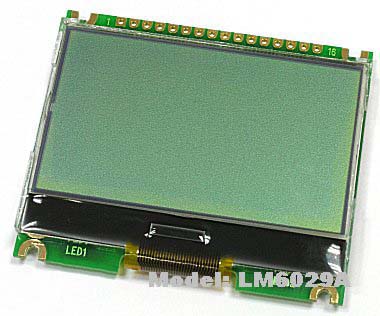

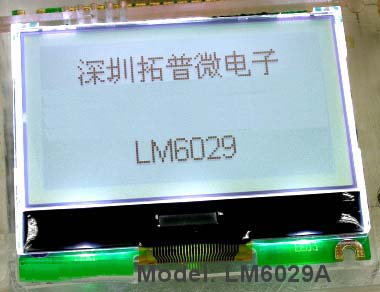

LM6029A |
128x64 |
53,6x31,0 |
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/fstn.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![Low Power Consumption](/cataloguenew/lcd_module/images/common_images/iconlowp.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
59,6x50,6x8,7 |
![Чертежи графического модуля LM6029A](/cataloguenew/lcd_module/images/common_images/gif_dr.gif) |
|
![Образец графического ЖК модуля LM6029A](/cataloguenew/lcd_module/images/common_images/foto.jpg) |

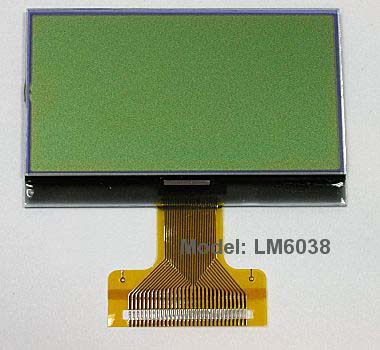

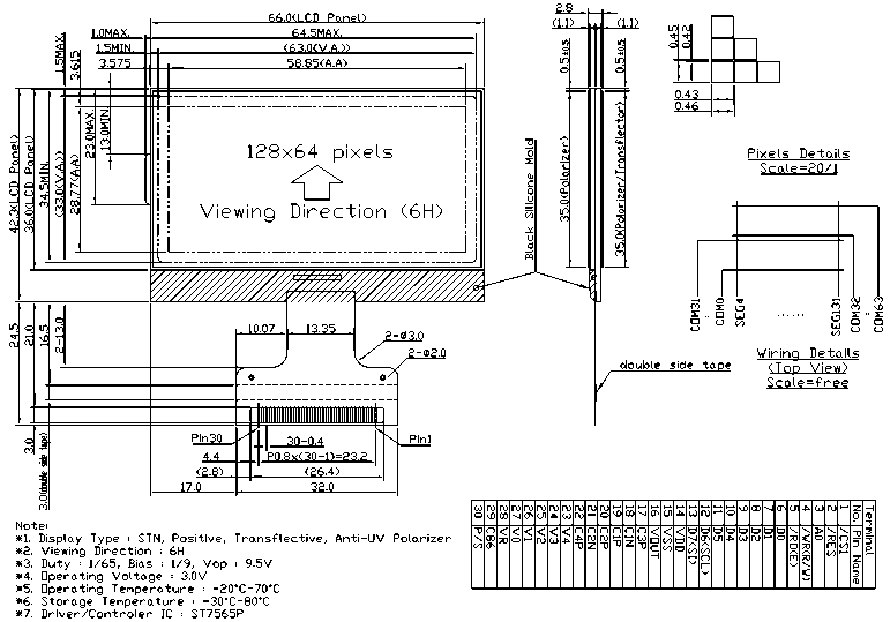

LM6038 |
128x64 |
63,0x33,0 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_gr.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-serial.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
66,0x42,3x2,8 |
|
|
- |

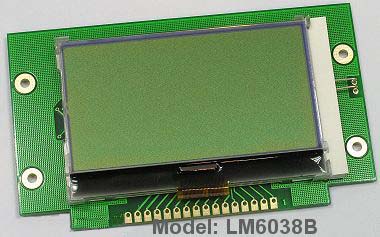

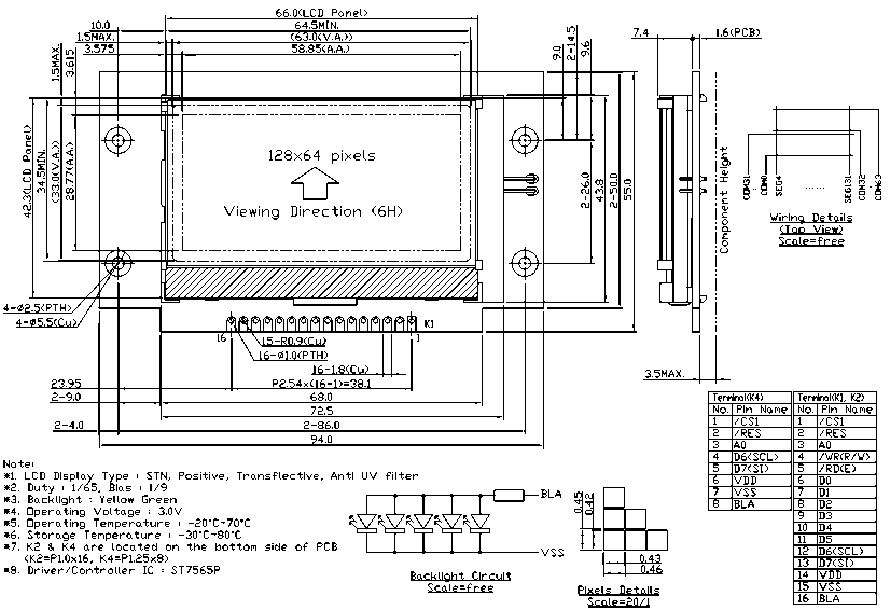

LM6038B |
128x64 |
63,0x33,0 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_gr.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_yg.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-serial.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
94,0x55,0x12,5 |
|
|
- |

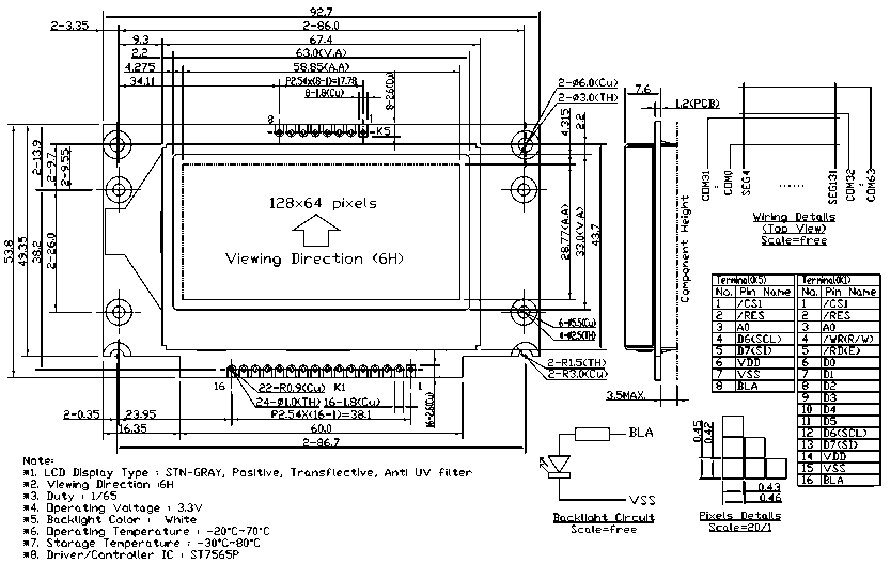

LM6038D |
128x64 |
63,0x33,0 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_gr.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_yg.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-serial.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-3v.gif) |
92,7x53,8x11,1 |
|
- |
- |

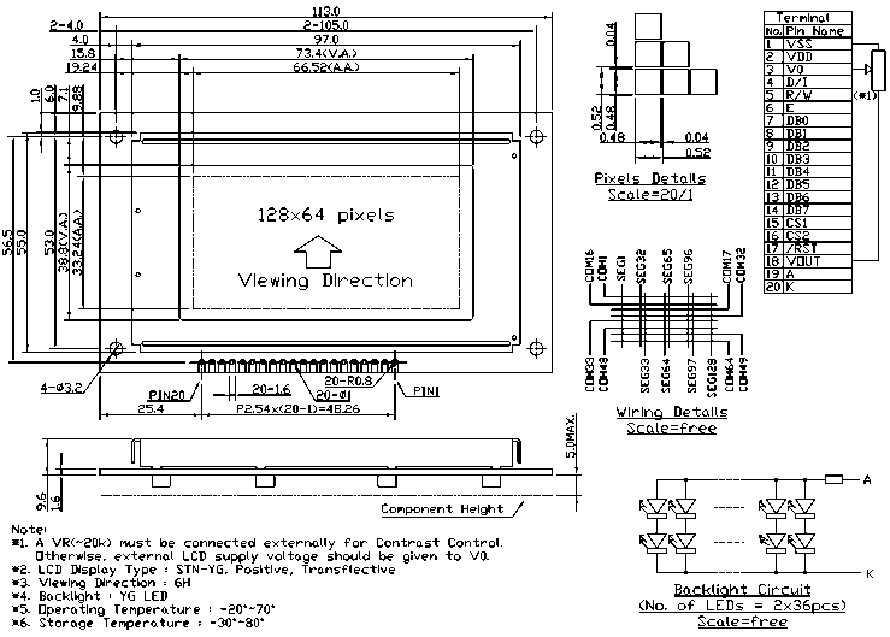

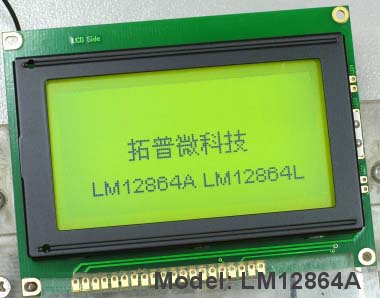

LM12864ABC-2 |
128x64 |
73,4x38,8 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_yg.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_yg.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif)
|
113,0x65,0x14,6 |
|
- |
![Образец графического ЖК модуля LM12864ABC-2](/cataloguenew/lcd_module/images/common_images/foto.jpg) |

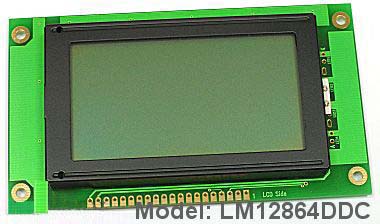

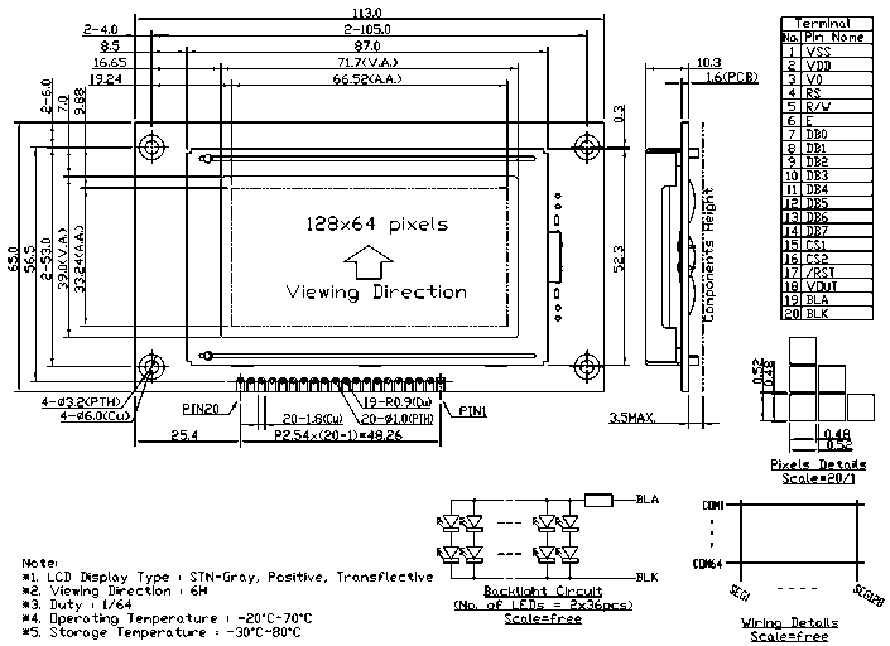

LM12864DDC |
128x64
|
71,7x39,0
|
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_gr.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_yg.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
113,0x65,0x12,1
|
|
|
- |

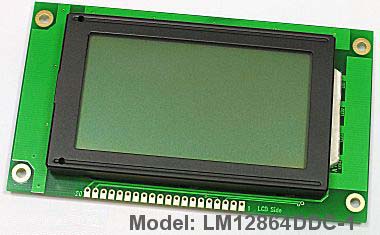

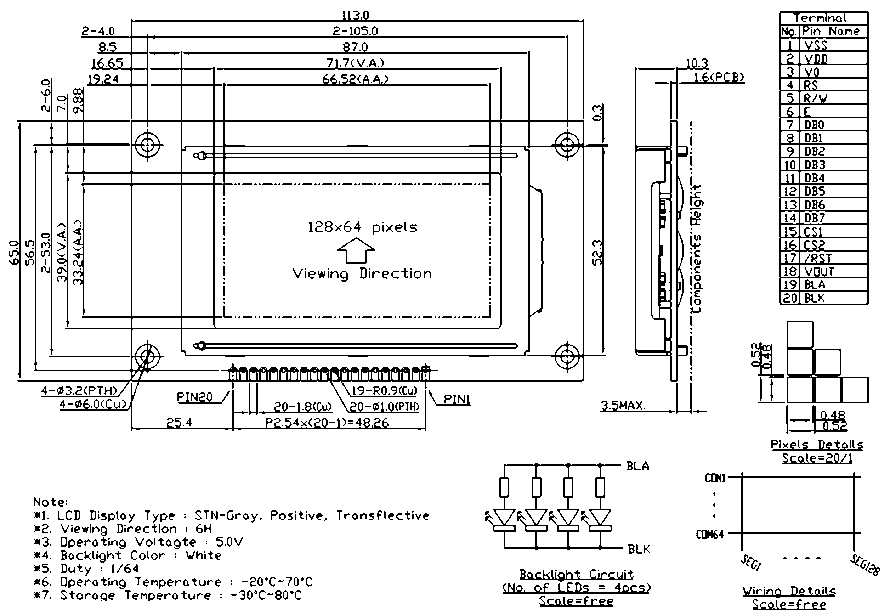

LM12864DDC-1 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_gr.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
|
|
- |

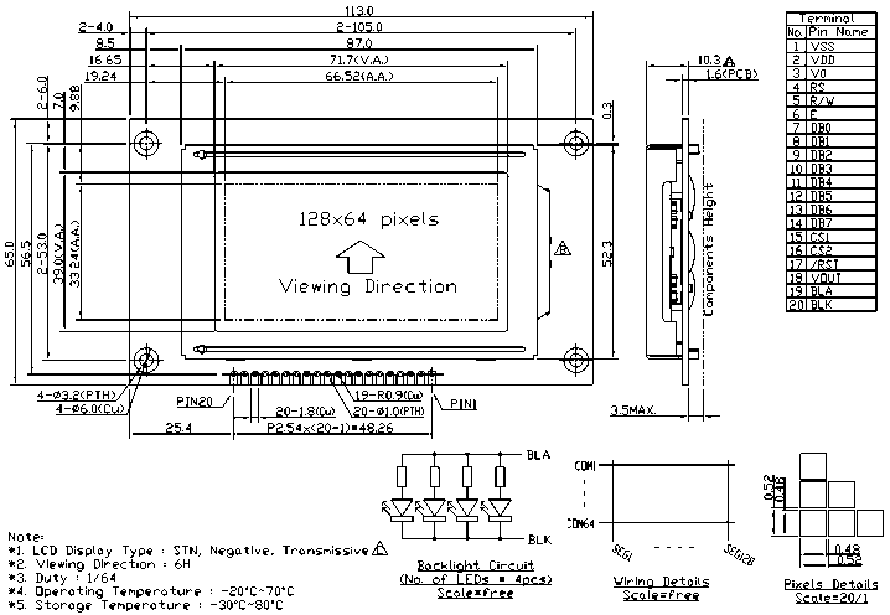

LM12864DFC |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
|
- |
- |

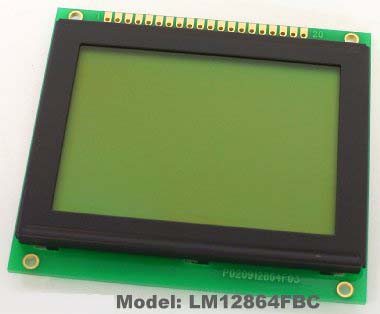

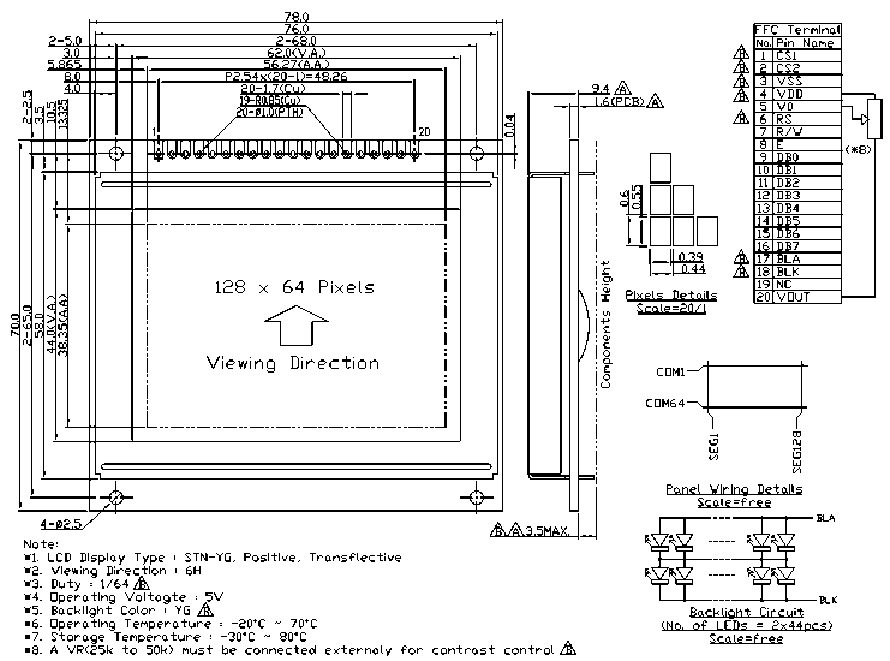

LM12864FBC-1 |
128x64
|
62,0x44,0
|
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_yg.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_yg.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif)
|
78,0x70,0x13,0
|
|
|
- |

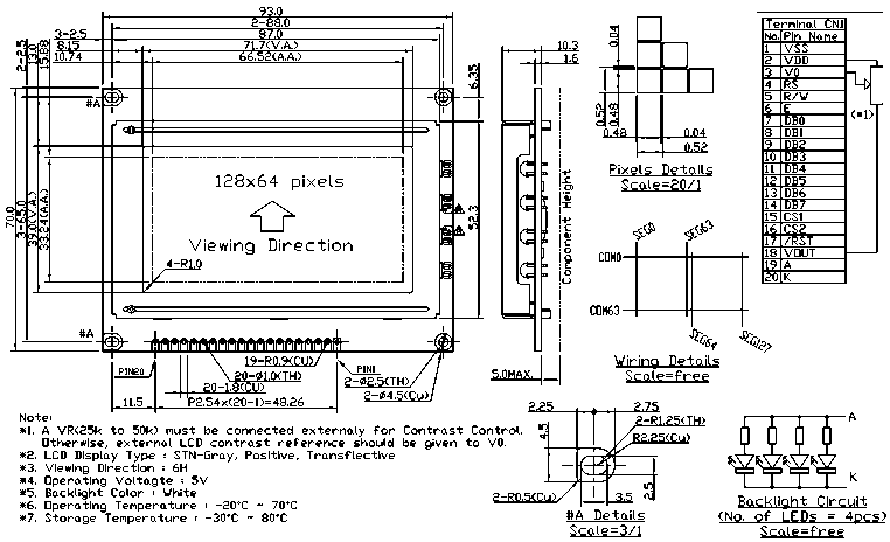

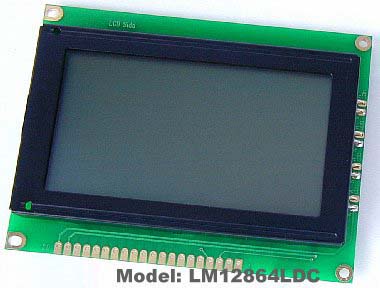

LM12864LDC |
128x64 |
71,7x39,0 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_gr.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
93,0x70,0x13,8 |
|
|
- |

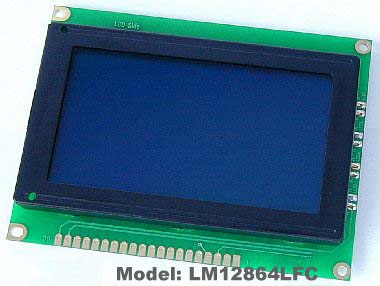

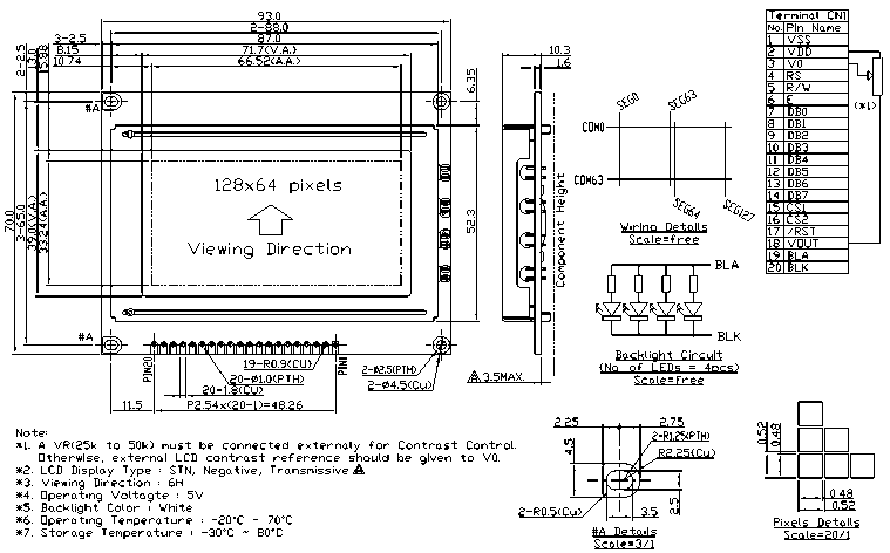

LM12864LFC |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_bl.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_white.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
|
|
- |

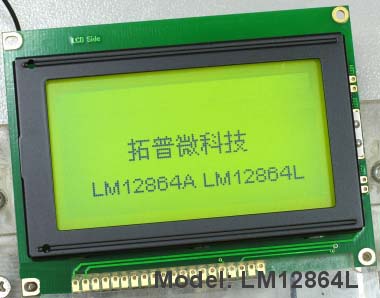

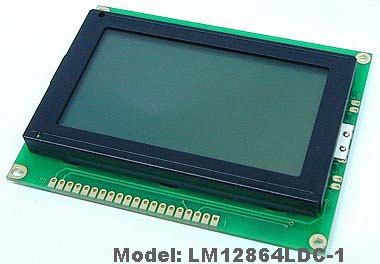

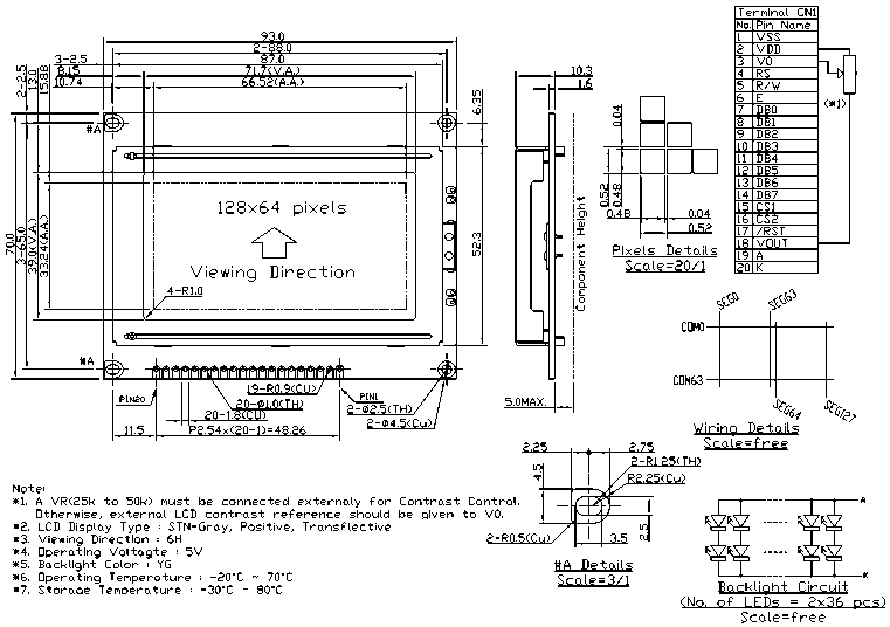

LM12864LDC-1 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_gr.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_yg.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
|
|
![Образец графического ЖК модуля LM12864LDC-1](/cataloguenew/lcd_module/images/common_images/foto.jpg) |

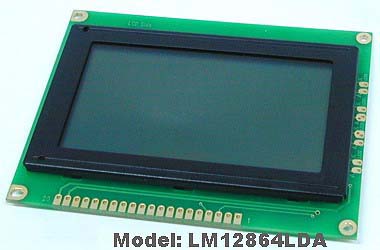

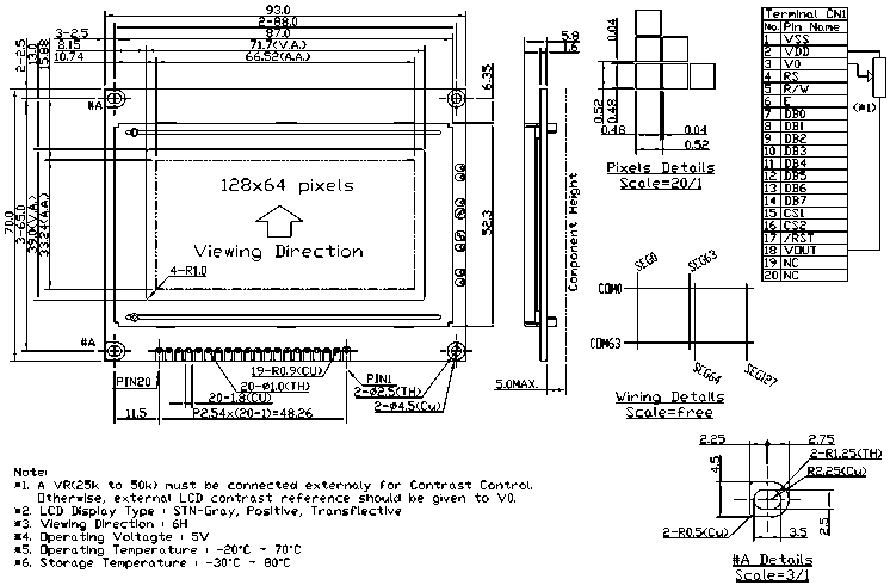

LM12864LDA |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_gr.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
93,0x70,0x10,8
|
|
|
- |

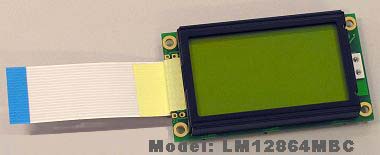

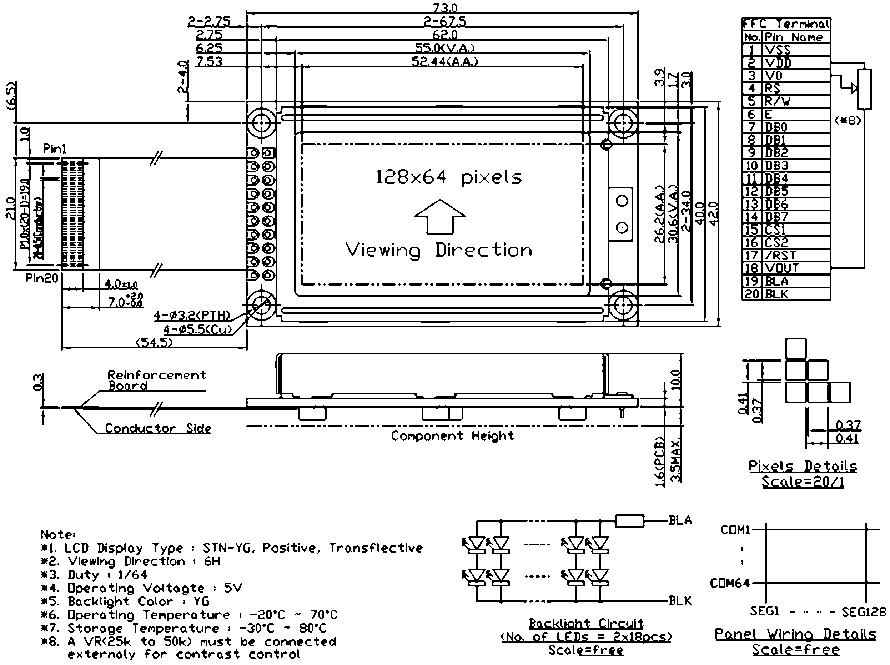

LM12864MBC |
128x64 |
55,0x30,6 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_yg.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_yg.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
73,0x42,0x13,5
|
|
|
- |
Тип |
Разрешение
дисплея
(точек) |
Размер
видимой
области (мм) |
Особенности |
Габаритные
размеры (мм) |
Чертеж |
Внешний вид |
Пример |

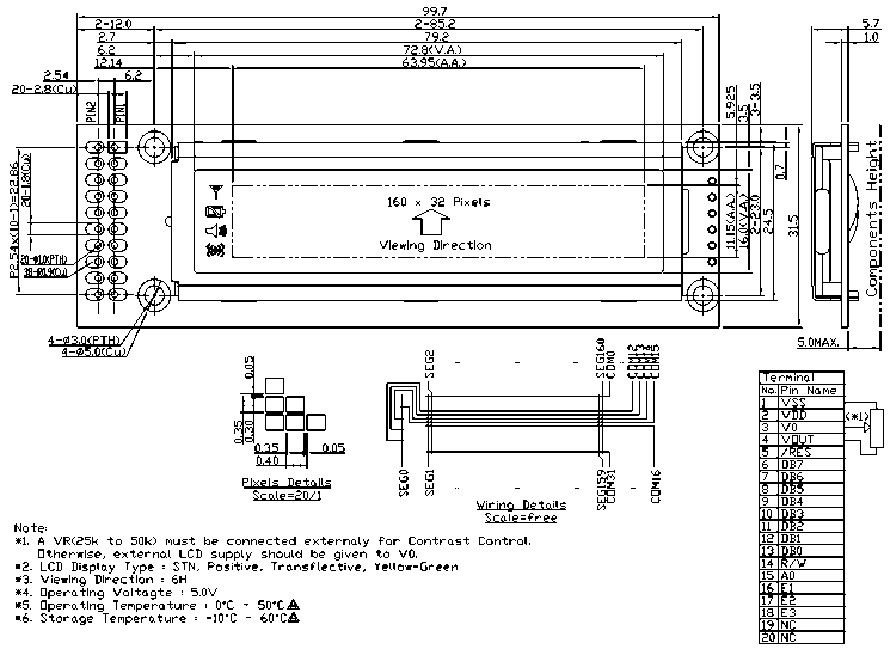

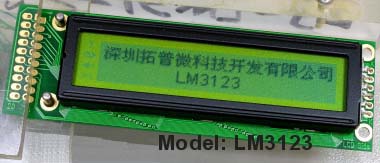

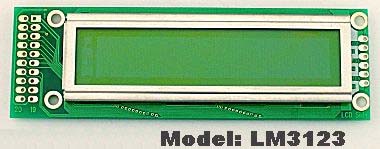

LM3123 |
160x32 |
72,8x16,0 |
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_yg.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
99,7x31,5x10,7
|
|
|
![Образец графического ЖК модуля LM3123](/cataloguenew/lcd_module/images/common_images/foto.jpg) |

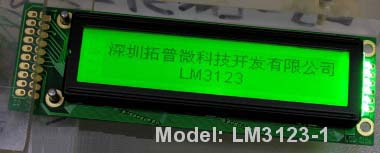

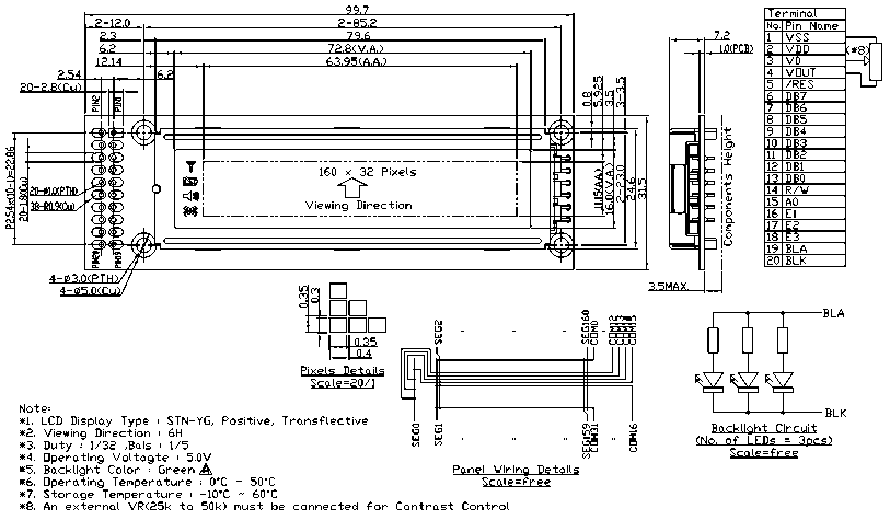

LM3123-1 |
160x32
|
72,8x16,0
|
![STN Panel](/cataloguenew/lcd_module/images/common_images/stn_yg.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_g.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
99,7x31,5x10,7
|
|
- |
![Образец графического ЖК модуля LM3123-1](/cataloguenew/lcd_module/images/common_images/foto.jpg) |

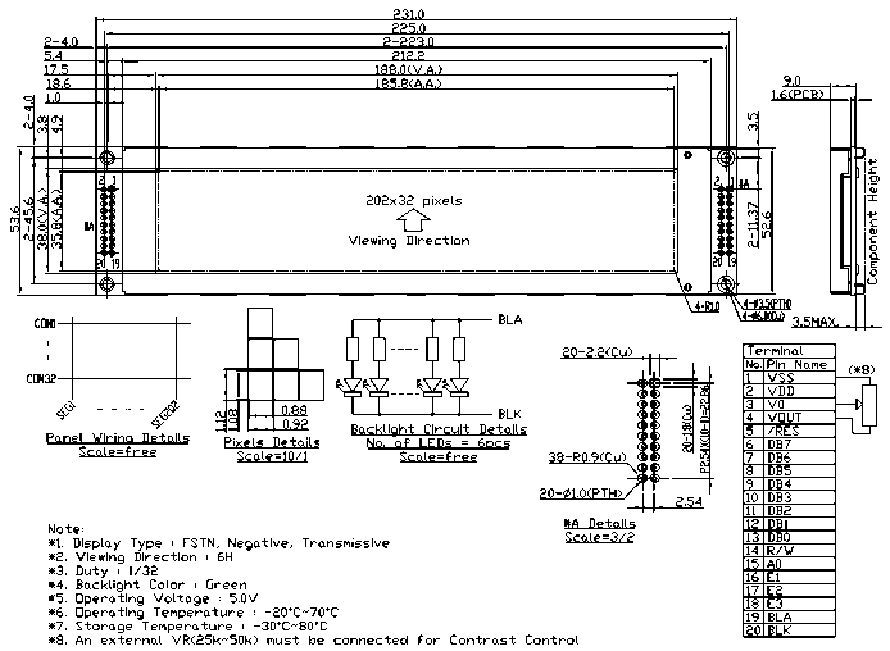

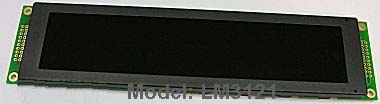

LM3121B |
202x32
|
188,0x38,0
|
![FSTN Panel](/cataloguenew/lcd_module/images/common_images/icon-ftn-k.gif) ![LED Backlight](/cataloguenew/lcd_module/images/common_images/led_g.gif) ![Built VLCD Booster](/cataloguenew/lcd_module/images/common_images/icon-vlcd-booster.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-parallel.gif) ![](/cataloguenew/lcd_module/images/common_images/icon-5v.gif) |
231,0x53,6x12,5
|
|
|
![Образец графического ЖК модуля LM3121B](/cataloguenew/lcd_module/images/common_images/foto.jpg) |
Обозначения:
|
ЖКИ панель TN-типа; серый фон |
|
сверхнизкое энергопотребление |
|
встроенная в ROM таблица символов упрощенного
китайского (GB code) |
|
зеленая светодиодная подсветка |
|
ЖКИ панель STN-типа; зеленый фон |
|
встроенный усилитель управления матрицей |
|
встроенная в ROM таблица символов традиционного
китайского (Big5 code) |
|
белая светодиодная подсветка |
|
ЖКИ панель STN-типа; серый фон |
|
параллельный интрефейс |
|
белая подсветка (лампа с холодным катодом) |
|
синяя светодиодная подсветка |
|
ЖКИ панель STN-типа; негативное изображение;
синий фон |
|
последовательный интрефейс |
![CCFL Backlight](/cataloguenew/lcd_module/images/common_images/el_white.gif) |
белая флуоресцентная подсветка |
![EL Backlight](/cataloguenew/lcd_module/images/common_images/el_yg.gif) |
зеленая флуоресцентная подсветка |
|
ЖКИ панель FSTN-типа; серый фон |
|
3V питание и управление |
|
янтарная светодиодная подсветка |
|
сине-зеленая флуоресцентная подсветка |
|
ЖКИ панель FSTN-типа; негативное изображение; черный фон |
|
5V питание и управление |
|
|
