Микросхемы - сетевые драйверы светодиодов бестрансформаторного типа
серии MBI6001
MBI6001N2D (MBI6001B2D)
| Входное напряжение переменного тока: |
200...260V |
MBI6001N2D
(MBI6001B2D)
где В-мигание |
| Выходной ток, номинальный: |
16 мА |
| Выходное напряжение, номинальное: |
20...140V |
| Последовательное подключение: |
до 40 шт светодиодов |
| Потребление: |
менее 3 Вт |
| Рабочий диапазон температур: |
- 20...+ 50°С |
|
Микросхема бестрансформаторного AC/DC источника тока для питания MBI6001,
разработана специально для светодиодов.
Она может непосредственно питаться от сети
переменного тока 200...260V (существует версия на 100...120V) и обеспечивать
постоянный ток 10...30 мА для питания светодиодов при выходном напряжении 140V.
При длительной работе температура корпуса микросхемы не превышает 50°С.
Тепло выделяемое микросхемой максимально минимизировано.
|
| Тип |
Характеричтики |
| Источник питания |
Функция мигания |
Тип корпуса |
| ИП |
Входное напряжение |
| MBI6001N2D |
бестрансфор-
маторный
AC/DC |
200...260V |
- |
DIP14 |
| MBI6001N2D |
- |
SOP24 |
| MBI6001B2N |
да |
DIP14 |
| MBI6001B2D |
да |
SOP24 |
| MBI6001N1N |
100...120V |
- |
DIP14 |
| MBI6001N1D |
- |
SOP24 |
| MBI6001B1N |
да |
DIP14 |
| MBI6001B1D |
да |
SOP24 |
|
|
|

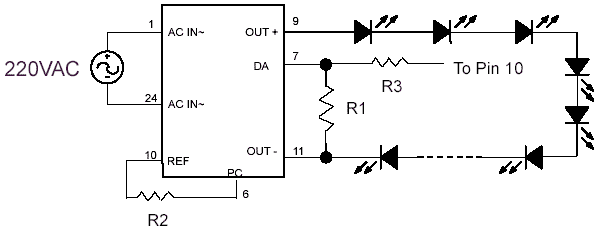

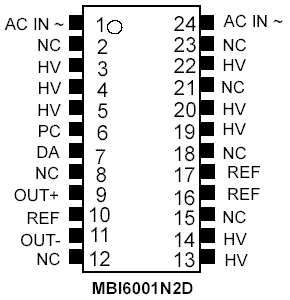

| Номер контакта | I/O | Функция |
| п/п | тип |
| 1 | AC IN ~ | In | Вход переменного тока, контакт 1 |
| 2 | NC | - | не подключен (!)* |
| 3 | HV | - | не подключен (!)* |
| 4 | HV | - | не подключен (!)* |
| 5 | HV | - | не подключен (!)* |
| 6 | PC | In | Подстройка пикового тока |
| 7 | DA | In | Подстройка скважности |
| 8 | NC | - | не подключен (!)* |
| 9 | OUT+ | Out | Подключается к аноду ( + ) светодиода |
| 10 | REF | - | Внутреннее опорное напряжение нуля |
| 11 | OUT- | Out | Подключается к катоду (-) светодиода |
| 12 | NC | - | не подключен (!)* |
| 13 | HV | - | не подключен (!)* |
| 14 | HV | - | не подключен (!)* |
| 15 | NC | - | не подключен (!)* |
| 16 | REF | - | Внутреннее опорное напряжение нуля |
| 17 | REF | - | Внутреннее опорное напряжение нуля |
| 18 | NC | . | не подключен (!)* |
| 19 | HV | - | не подключен (!)* |
| 20 | HV | . | не подключен (!)* |
| 21 | NC | - | не подключен (!)* |
| 22 | HV | - | не подключен (!)* |
| 23 | NC | - | не подключен (!)* |
| 24 | AC IN~ | In | Вход переменного тока, контакт 2 |
*Примечание: (!) - Осторожно высокое напряжение, не касаться руками!
|
|
|
|
|
