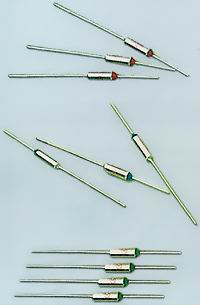

Термопредохранители
RY01 серии

Термопредохранители серии RY01 (10A) представляют собой электромеханические устройства, предназначенные для защиты различных устройств от перегрузки по току и перегрева. Термопредохранители серии RY01 (10A) выпускают на рабочее напряжение до 250В и ток 10А.
Принцип действия термопредохранителей серии RY01 (10A) аналогичен работе плавких предохранителей. Классифицируются термопредохранители серии RY01 (10A) по току срабатывания и максимальной температуре. При превышении одного из этих параметров цепь обесточивается.
Условия поставки термопредохранителей серии RY01 (10A) уточняйте у наших менеджеров.

(аналоги серии SF129E
фирмы NEC SCHOTT SEFUSE)

Система обозначений:

RY01	-	115	-	10
1		2		3

1) Серия:
     RY01
2) Температура срабатывания, град. С:
     XX
3) Ток:
     10: 10A
     15: 15A

Контакты нормально замкнуты

Номинальное напряжение: 250 В (перем.)

Максимальный ток: 10 А или 15 А

Ток 10 А:

Код товара	Марка	Номинальная температура срабатывания, Tf, °С	Рабочая температура Tf, °C	Температура удержания, Tc, °C	Предельная температура, Tm, °C	Стандарты безопасности
Код товара	Марка	Номинальная температура срабатывания, Tf, °С	Рабочая температура Tf, °C	Температура удержания, Tc, °C	Предельная температура, Tm, °C	CCC	TUV
50277	RY01-55-10	55	52±2	35	120	+
87991	RY01-65-10	65	63+1/-3	40	120	+
87992	RY01-70-10	70	68+2/-3	45	120	+
50196	RY01-73-10	73	70+2/-3	45	120	+
50197	RY01-76-10	76	73+2/-3	45	120	+
56557	RY01-80-10	80	78+2/-3	55	150	+
87993	RY01-85-10	85	80±2	55	150	+
50198	RY01-92-10	92	90±2	65	150	+
50199	RY01-96-10	96	94±2	65	150	+	+
87994	RY01-100-10	100	97+2/-3	65	150	+	+
87995	RY01-105-10	105	100+4/-2	70	150	+
87996	RY01-110-10	110	106±2	75	150	+
50200	RY01-113-10	113	110+2/-3	80	150	+
87997	RY01-115-10	115	110±3	80	150	+
50201	RY01-121-10	121	119+2/-3	90	180	+
87998	RY01-123-10	123	120+2/-3	90	180	+
87999	RY01-125-10	125	120+3/-2	90	180	+
88000	RY01-128-10	128	124±3	90	180	+
88001	RY01-130-10	130	127±3	100	180	+
50202	RY01-133-10	133	130±3	100	180	+
88002	RY01-135-10	135	130±3	100	180	+	+
88003	RY01-139-10	139	137±2	105	180	+
50203	RY01-142-10	142	140+2/-3	112	180	+	+
88004	RY01-145-10	145	140+2/-3	112	180	+
88005	RY01-152-10	152	149±3	115	200	+
50204	RY01-155-10	155	152±3	115	200	+
88006	RY01-165-10	165	162±3	135	200	+
88007	RY01-167-10	167	162±3	135	200	+	+
88008	RY01-169-10	169	165+2/-3	135	200	+
88009	RY01-172-10	172	170±2	140	200	+
88010	RY01-180-10	180	177±3	150	220	+
50205	RY01-185-10	185	182±2	150	220	+
50206	RY01-192-10	192	190+2/-5	165	220	+
88011	RY01-195-10	195	190+2/-5	165	220	+
88012	RY01-200-10	200	195±5	165	250	+
88013	RY01-210-10	210	205±5	170	250	+
50207	RY01-216-10	216	210±5	175	250	+	+
50208	RY01-225-10	225	220+2/-5	180	260	+
88014	RY01-230-10	230	225±3	195	260	+
88015	RY01-235-10	235	230±4	195	260	+
50209	RY01-240-10	240	235±3	200	260	+	+
88016	RY01-245-10	245	240±5	200	280	+
64475	RY01-250-10	250	245±5	200	280	+
88017	RY01-255-10	255	250±5	200	280	+
88018	RY01-260-10	260	255±5	205	300	+
88019	RY01-320-10	320	310+5/-10	250	300	+

Ток 15 А:

Код товара	Марка	Номинальная температура срабатывания, Tf, °С	Рабочая температура Tf, °C	Температура удержания, Tc, °C	Предельная температура, Tm, °C	Стандарты безопасности
Код товара	Марка	Номинальная температура срабатывания, Tf, °С	Рабочая температура Tf, °C	Температура удержания, Tc, °C	Предельная температура, Tm, °C	CCC	TUV
88020	RY01-55-15	55	52±2	35	120	+
88021	RY01-65-15	65	63+1/-3	40	120	+
88022	RY01-70-15	70	68+2/-3	45	120	+
88023	RY01-76-15	76	73+2/-3	45	120	+
88024	RY01-80-15	80	78+2/-3	55	150	+
88025	RY01-85-15	85	80±2	55	150	+
88026	RY01-92-15	92	90±2	65	150	+
88027	RY01-96-15	96	94±2	65	150	+	+
88028	RY01-100-15	100	97+2/-3	65	150	+	+
88029	RY01-105-15	105	100+4/-2	70	150	+
88030	RY01-110-15	110	106±2	75	150	+
88031	RY01-113-15	113	110+2/-3	80	150	+
88032	RY01-115-15	115	110±3	80	150	+
88033	RY01-121-15	121	119+2/-3	90	180	+
88034	RY01-123-15	123	120+2/-3	90	180	+
88035	RY01-125-15	125	120+3/-2	90	180	+
88036	RY01-128-15	128	124±3	90	180	+
88037	RY01-130-15	130	127±3	100	180	+
88038	RY01-133-15	133	130±3	100	180	+
88039	RY01-135-15	135	130±3	100	180	+	+
88040	RY01-139-15	139	137±2	105	180	+
88041	RY01-142-15	142	140+2/-3	112	180	+	+
88042	RY01-145-15	145	140+2/-3	112	180	+
88043	RY01-152-15	152	149±3	115	200	+
88044	RY01-155-15	155	152±3	115	200	+
88045	RY01-165-15	165	162±3	135	200	+
88046	RY01-167-15	167	162±3	135	200	+	+
88047	RY01-169-15	169	165+2/-3	135	200	+
88048	RY01-172-15	172	170±2	140	200	+
88049	RY01-180-15	180	177±3	150	220	+
88050	RY01-185-15	185	182±2	150	220	+
88051	RY01-192-15	192	190+2/-5	165	220	+
88052	RY01-195-15	195	190+2/-5	165	220	+
88053	RY01-200-15	200	195±5	165	250	+
88054	RY01-210-15	210	205±5	170	250	+
88055	RY01-216-15	216	210±5	175	250	+	+
88056	RY01-225-15	225	220+2/-5	180	260	+
88057	RY01-230-15	230	225±3	195	260	+
88058	RY01-235-15	235	230±4	195	260	+
88059	RY01-240-15	240	235±3	200	260	+	+
88060	RY01-245-15	245	240±5	200	280	+
88061	RY01-250-15	250	245±5	200	280	+
88062	RY01-255-15	255	250±5	200	280	+
88063	RY01-260-15	260	255±5	205	300	+
88064	RY01-320-15	320	310+5/-10	250	300	+
