Резисторы переменные (потенциометры) роторного типа 12 мм

R12001-

Система обозначений >>

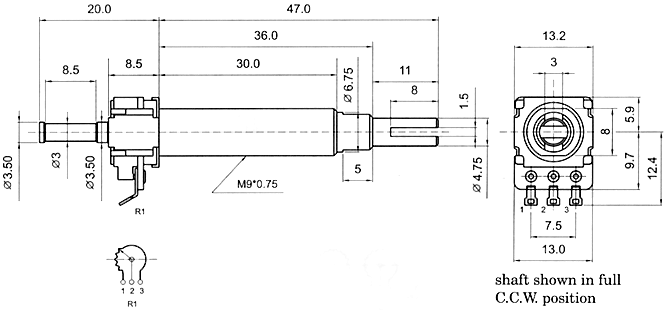

R12001-, Потенциометры роторного типа 12 мм, Резисторы переменные (потенциометры) роторного типа 12 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 5 КОм - 500 КОм
Допуск ±20%
Номинальная мощность 0,05 Вт
Максимальное рабочее напряжение  для характеристики B: 100 V
для остальных характеристик: 50 V
Характеристики регулирования A,B,C
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления
Сопротивление изоляции Более чем 50 MОм при 500 V DC
Погрешность -40~0 dB <= 3dB

Физические:
Общий угол вращения внешний: 120° ± 5°
внутренний: 300° ± 5°
Усилие вращения 30-550 гс•см
Сила упора 4-5 кгс•см
Сила нажатия-выталкивания 5 кгс макс.
Щелчок щелчок в центре
Усилие щелчка 60-450 гс•см

Ресурс: 10000 циклов
R12001-, Потенциометры роторного типа 12 мм, Резисторы переменные (потенциометры) роторного типа 12 мм



Схема принципиальная

Тип G2 G3 N1 N или G SN или SG
Расположение
выводов
Угол
поворота		 120° 120° 120° 300° 300°


Тип SKL SKR GKL GKR
Расположение
выводов
Угол
поворота		 300° 300° 300° 300°
