| Резисторы переменные (потенциометры)
роторного типа 12 мм |
R1216G-_A3-
Система
обозначений >>
Технические характеристики
| Электрические: |
|
| Диапазон сопротивлений |
5 КОм - 2 МОм |
| Допуск |
±20% |
| Номинальная мощность |
для характеристики B: 0,04 Вт
для остальных характеристик: 0,02 Вт |
| Максимальное рабочее напряжение |
для характеристики B: 100 V
для остальных характеристик: 50 V |
| Характеристики регулирования |
A,B,C |
| Остаточное сопротивление |
Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления |
| Сопротивление изоляции |
Более чем 50 MОм при 250 V DC |
| Погрешность |
-40~0 dB <= 3dB |
| |
|
| Физические: |
|
| Общий угол вращения |
300° ± 10° |
| Усилие вращения |
20-150 гс•см |
| Сила упора |
4 кгс•см |
| Сила нажатия-выталкивания |
4 кгс макс. |
| Щелчок |
щелчок в центре |
| |
|
| Ресурс: |
15000 циклов |
|
 |
|

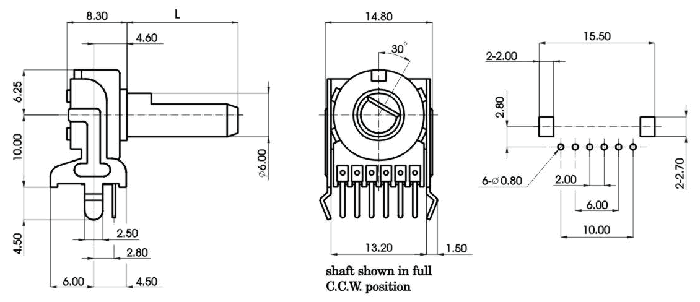

Варианты исполнения валов
Пластиковый вал
|
Горизонтальный тип
|
|
Вертикальный тип
|
|
| F-тип |
| X |
L |
K |
I |
J |
A |
H |
B |
C |
| L |
5 |
7 |
10 |
10 |
15 |
15 |
20 |
25 |
| F |
5 |
7 |
7 |
8 |
7 |
12 |
12 |
12 |
|
| T-тип |
| X |
V |
W |
Y |
Z |
| L |
5 |
10 |
15 |
20 |
| T |
5 |
10 |
15 |
15 |
|
| S-тип |
| X |
N |
O |
R |
| L |
10 |
15 |
20 |
| S |
7 |
10 |
12 |
|
|
Металлический вал
|
Горизонтальный тип
|
|
Вертикальный тип
|
|
| F-тип |
| X |
F |
A |
B |
C |
| L |
10 |
15 |
20 |
25 |
| F |
4 |
7 |
12 |
12 |
|
| KQ-тип |
| X |
0 |
2 |
3 |
4 |
| L |
10 |
15 |
20 |
25 |
| T |
3,5 |
7,5 |
10 |
10 |
| M |
0,5 |
1 |
2 |
2 |
|
|
|
|
|
|
|
