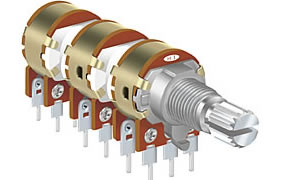

| Резисторы переменные (потенциометры)
роторного типа 12 мм |
R1260G-_A_-
Система
обозначений >>
Технические характеристики
| Электрические: |
|
| Диапазон сопротивлений |
Для В: 5 КОм - 1 МОм
Для остальных: 5 КОм - 500 КОм |
| Допуск |
±20% |
| Характеристики регулирования |
A,B,C |
| Максимальное рабочее напряжение |
Для В: 150 V AC
Для остальных: 100 V AC |
| Номинальная мощность |
Для В: 0,08 Вт
Для остальных: 0,04 Вт |
| Сопротивление изоляции |
Более чем 50 MОм при 500 V DC |
| Остаточное сопротивление |
Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления |
| Погрешность |
-40~0 dB <= 3dB |
| |
|
| Физические: |
|
| Общий угол вращения |
300° ± 10° |
| Усилие вращения |
20-204 гс•см |
| Сила упора |
5 кгс•см |
| Сила нажатия-выталкивания |
7 кгс макс. |
| Усилие щелчка |
51-305 гс•см |
| |
|
| Ресурс: |
15000 циклов |
|
 |
|

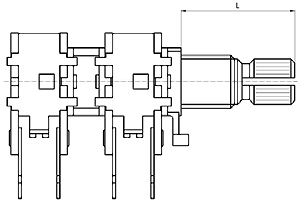

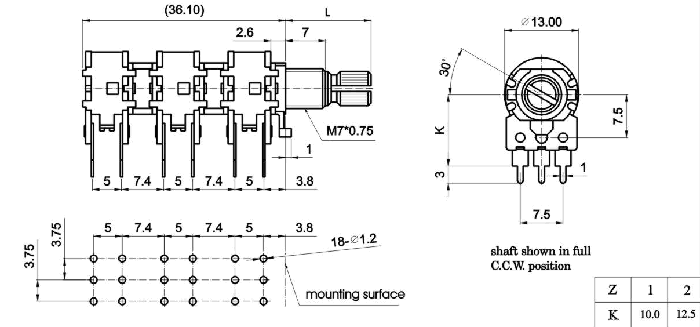

Варианты исполнения валов
|
|
| F-тип |
| X |
A |
B |
C |
| L |
15 |
20 |
25 |
| F |
7 |
12 |
12 |
|
| KQ-тип |
| X |
1 |
2 |
3 |
4 |
5 |
| L |
12 |
15 |
20 |
25 |
30 |
| T |
3,5 |
6 |
8 |
12 |
12 |
| M |
0,5 |
1 |
2 |
4 |
4 |
|
|
|
|
|
|
|
