Резисторы переменные (потенциометры)
роторного типа 12 мм |
R12B_G-_A_-
Система
обозначений >>
Технические характеристики
Электрические: |
|
Диапазон сопротивлений |
5 КОм - 500 КОм |
Допуск |
±20% |
Номинальная мощность |
0,05 Вт |
Максимальное рабочее напряжение |
для характеристики B: 100 V
для остальных характеристик: 50 V |
Характеристики регулирования |
A,B,C |
Остаточное сопротивление |
Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления |
Сопротивление изоляции |
Более чем 50 MОм при 500 V DC |
Погрешность |
-40~0 dB <= 3dB |
|
|
Физические: |
|
Общий угол вращения |
внешний: 120° ± 5°
внутренний: 300° ± 5° |
Усилие вращения |
30-550 гс•см |
Сила упора |
4-5 кгс•см |
Сила нажатия-выталкивания |
5 кгс макс. |
Щелчок |
щелчок в центре |
Усилие щелчка |
60-450 гс•см |
|
|
Ресурс: |
10000 циклов |
|
|
Схема принципиальная
Тип |
G2 |
G3 |
N1 |
N или G |
SN или SG |
Расположение выводов |
|
|
|
|
|
Угол
поворота |
120° |
120° |
120° |
300° |
300° |
Тип |
SKL |
SKR |
GKL |
GKR |
|
Расположение выводов |
|
|
|
|
|
Угол
поворота |
300° |
300° |
300° |
300° |
|

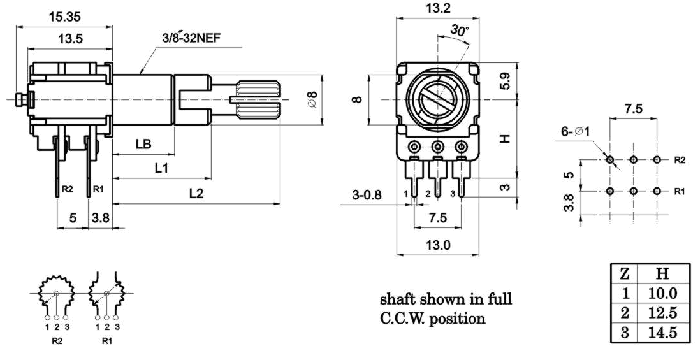

Варианты исполнения валов и втулок
Втулка |
|
M7*0,75
W |
A |
B |
C |
D |
E |
L1 |
21 |
26 |
32 |
36 |
41 |
LB |
15 |
20 |
26 |
30 |
35 |
|
KQ-тип |
|
X |
1 |
2 |
3 |
4 |
5 |
L2 |
35 |
40 |
45 |
50 |
55 |
T |
7 |
8 |
9 |
10 |
11 |
F |
8 |
9 |
10 |
11 |
12 |
C |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
S-тип |
|
X |
Q |
R |
S |
T |
U |
V |
L2 |
35 |
40 |
45 |
47 |
50 |
55 |
S |
7 |
8 |
9 |
8 |
10 |
11 |
C |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
F-тип |
|
X |
A |
B |
C |
D |
E |
L2 |
35 |
40 |
45 |
50 |
55 |
F |
7 |
8 |
9 |
10 |
11 |
C |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
|
|
|
|
|
