| Резисторы переменные (потенциометры)
роторного типа 12 мм |
R12E_G-_A_-
Система
обозначений >>
Технические характеристики
| Электрические: |
|
| Диапазон сопротивлений |
5 КОм - 500 КОм |
| Допуск |
±20% |
| Номинальная мощность |
0,05 Вт |
| Максимальное рабочее напряжение |
для характеристики B: 100 V
для остальных характеристик: 50 V |
| Характеристики регулирования |
A,B,C |
| Остаточное сопротивление |
Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления |
| Сопротивление изоляции |
Более чем 50 MОм при 500 V DC |
| Погрешность |
-40~0 dB <= 3dB |
| |
|
| Физические: |
|
| Общий угол вращения |
внешний: 120° ± 5°
внутренний: 300° ± 5° |
| Усилие вращения |
30-550 гс•см |
| Сила упора |
4-5 кгс•см |
| Сила нажатия-выталкивания |
5 кгс макс. |
| Щелчок |
щелчок в центре |
| Усилие щелчка |
60-450 гс•см |
| |
|
| Ресурс: |
10000 циклов |
|
 |
|
Схема принципиальная
| Тип |
G2 |
G3 |
N1 |
N или G |
SN или SG |
Расположение
выводов |
 |
 |
 |
 |
 |
Угол
поворота |
120° |
120° |
120° |
300° |
300° |
| Тип |
SKL |
SKR |
GKL |
GKR |
|
Расположение
выводов |
 |
 |
 |
 |
|
Угол
поворота |
300° |
300° |
300° |
300° |
|

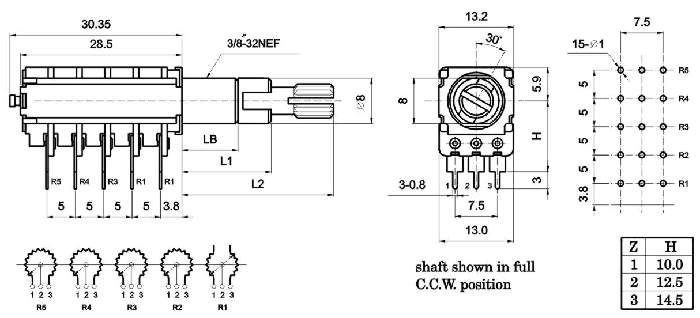

Варианты исполнения валов и втулок
| Втулка |
 |
M7*0,75
| W |
A |
B |
C |
D |
E |
| L1 |
21 |
26 |
32 |
36 |
41 |
| LB |
15 |
20 |
26 |
30 |
35 |
|
| KQ-тип |
 |
| X |
1 |
2 |
3 |
4 |
5 |
| L2 |
35 |
40 |
45 |
50 |
55 |
| T |
7 |
8 |
9 |
10 |
11 |
| F |
8 |
9 |
10 |
11 |
12 |
| C |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
| S-тип |
 |
| X |
Q |
R |
S |
T |
U |
V |
| L2 |
35 |
40 |
45 |
47 |
50 |
55 |
| S |
7 |
8 |
9 |
8 |
10 |
11 |
| C |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
| F-тип |
 |
| X |
A |
B |
C |
D |
E |
| L2 |
35 |
40 |
45 |
50 |
55 |
| F |
7 |
8 |
9 |
10 |
11 |
| C |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
|
|
|
|
|
