R1416G-_D1-

Технические характеристики

Электрические:
Диапазон сопротивлений	5 КОм - 2 МОм
Допуск	±20% (при более чем 1 МОм ±30%)
Номинальная мощность	0,05 Вт
Максимальное рабочее напряжение	50 V AC / 20 V DC
Характеристики регулирования	A,B,C,MN
Остаточное сопротивление	Для R <= 10 КОм = 10 Ом макс. Для 250 КОм > R > 10 КОм = 20 Ом макс. Для R > 250 КОм = 0,1 % от общего сопротивления
Шум при регулировании	Менее чем 100 мВ
Сопротивление изоляции	Более чем 100 MОм при 250 V DC
Погрешность	для регулятора громкости: -40~0 dB <= 3dB для регулятора тембра: от центра dB <= 3dB

Физические:
Общий угол вращения	300° ± 5°
Усилие вращения	20-200 гс•см
Сила упора	4-5 кгс•см
Сила нажатия-выталкивания	5 кгс макс.

Ресурс:	10000 циклов

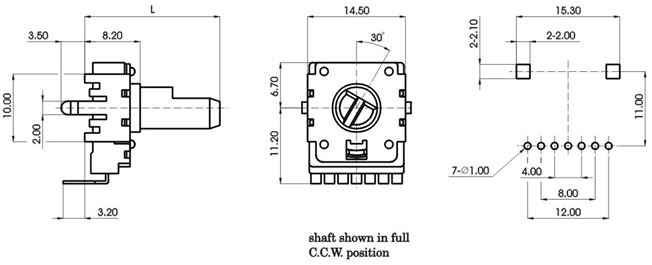

Варианты исполнения валов

Без втулки

Горизонтальный тип

Вертикальный тип

F-тип

X	A	B	J	C	K	D	L	E	M
L	15	20	22,5	25	27,5	30	32,5	35	37,5
F	4,5	7	7	12	12	12	12	12	12

Со втулкой

Горизонтальный тип

Вертикальный тип

KQ-тип

X	7
L	22,5
T	12

F-тип

X	B	J	C	K	D	L	E	M
L	20	22,5	25	27,5	30	32,5	35	37,5
F	7	7	12	12	12	12	12	12

Схема принципиальная

G
H
Y
