| Резисторы переменные (потенциометры)
роторного типа 14 мм |
R1422G-_D1-
Система
обозначений >>
Технические характеристики
| Электрические: |
|
| Диапазон сопротивлений |
5 КОм - 2 МОм |
| Допуск |
±20% (при более чем 1 МОм ±30%) |
| Номинальная мощность |
0,05 Вт |
| Максимальное рабочее напряжение |
50 V AC / 20 V DC |
| Характеристики регулирования |
A,B,C,MN |
| Остаточное сопротивление |
Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления |
| Шум при регулировании |
Менее чем 100 мВ |
| Сопротивление изоляции |
Более чем 100 MОм при 250 V DC |
| Погрешность |
для регулятора громкости: -40~0 dB <= 3dB
для регулятора тембра: от центра dB <= 3dB |
| |
|
| Физические: |
|
| Общий угол вращения |
300° ± 5° |
| Усилие вращения |
20-200 гс•см |
| Сила упора |
4-5 кгс•см |
| Сила нажатия-выталкивания |
5 кгс макс. |
| |
|
| Ресурс: |
10000 циклов |
|
 |
|

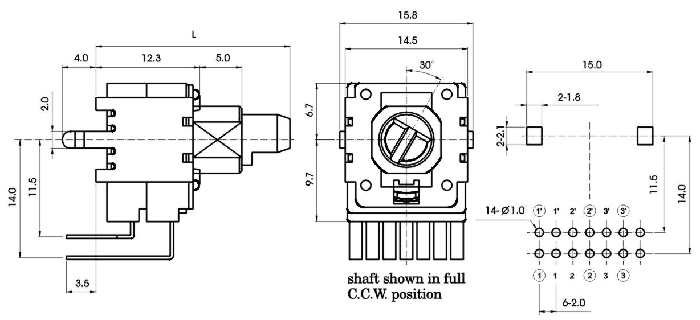

Варианты исполнения валов
Без втулки
Горизонтальный тип
|
|
Вертикальный тип
|
|
| F-тип |
| X |
B |
C |
D |
E |
| L |
20 |
25 |
30 |
35 |
| F |
4,5 |
7 |
12 |
12 |
|
|
Со втулкой
Горизонтальный тип
|
|
Вертикальный тип
|
|
| F-тип |
| X |
C |
D |
E |
| L |
25 |
30 |
35 |
| F |
7 |
12 |
12 |
|
|
|
|
|
|
|
