Резисторы переменные (потенциометры) роторного типа 16 мм

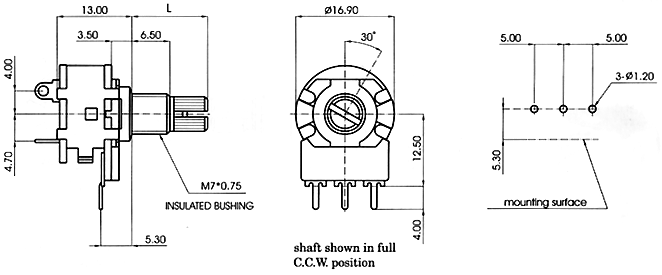

R1611S-_A1-

Система обозначений >>

R1611S-_A1-, Потенциометры роторного типа 16 мм, Резисторы переменные (потенциометры) роторного типа 16 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 5 КОм - 2 МОм
Допуск ±20% (при более чем 1 МОм ±30%)
Номинальная мощность для характеристики B: 0,125 Вт
для остальных характеристик: 0,06 Вт
Максимальное рабочее напряжение  для характеристики B: 200 В
для остальных характеристик: 150 В
Характеристики регулирования A,B
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления
Сопротивление изоляции Более чем 100 MОм при 500 V DC
Пробойное напряжение 1 минута и более при 500 V AC

Физические:
Общий угол вращения 300° ± 5°
Усилие вращения 20-200 гс•см
Сила упора 7 кгс•см
Сила нажатия-выталкивания 8 кгс макс.
Bushing nut tighting strength 7 кгс•см

Ресурс: 10000 циклов
R1611S-_A1-, Потенциометры роторного типа 16 мм, Резисторы переменные (потенциометры) роторного типа 16 мм



Варианты исполнения валов

Металлический вал
F-тип
X A B C
L 15 20 25
F 7 12 12
KQ-тип
X 9 2 3 4 5
L 13 15 20 25 30
T 5,8 6 9,9 12,1 12
M 0 1 1,5 2 2
