| Резисторы переменные (потенциометры)
роторного типа 16 мм |
R1612N-_A8-
Система
обозначений >>
Технические характеристики
| Электрические: |
|
| Диапазон сопротивлений |
5 КОм - 2 МОм |
| Допуск |
±20% (при более чем 1 МОм ±30%) |
| Номинальная мощность |
для характеристики B: 0,1 Вт
для остальных характеристик: 0,05 Вт |
| Максимальное рабочее напряжение |
для характеристики B: 100 В
для остальных характеристик: 50 В |
| Характеристики регулирования |
A,B,C,W |
| Остаточное сопротивление |
Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления |
| Сопротивление изоляции |
Более чем 100 MОм при 250 V DC |
| Пробойное напряжение |
1 минута и более при 250 V AC |
| |
|
| Физические: |
|
| Общий угол вращения |
300° ± 5° |
| Усилие вращения |
20-150 гс•см |
| Сила упора |
6 кгс•см |
| Сила нажатия-выталкивания |
5 кгс макс. |
| |
|
| Ресурс: |
15000 циклов |
|
 |
|

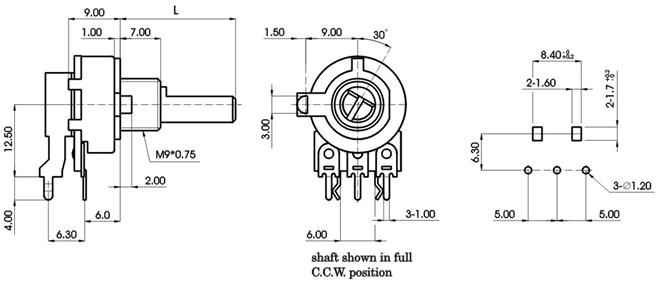

Варианты исполнения валов
Пластиковый вал
 |
| F-тип |
| X |
H |
F |
A |
B |
C |
D |
E |
| L |
4 |
10 |
15 |
20 |
25 |
30 |
35 |
| F |
3,7 |
7 |
12 |
12 |
12 |
12 |
12 |
| C |
1 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
0,5 |
|
| T-тип |
| X |
L |
M |
V |
O |
P |
Q |
| L |
10 |
15 |
20 |
25 |
30 |
35 |
| T |
8 |
12 |
12 |
12 |
12 |
12 |
|
|
|
|
|
|
|
