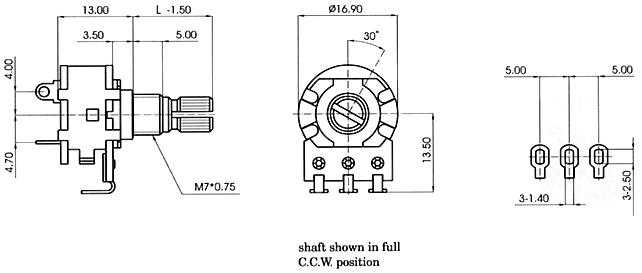

| Резисторы переменные (потенциометры)
роторного типа 16 мм |
R1612S-_B1-
Система
обозначений >>
Технические характеристики
| Электрические: |
|
| Диапазон сопротивлений |
5 КОм - 2 МОм |
| Допуск |
±20% (при более чем 1 МОм ±30%) |
| Номинальная мощность |
для характеристики B: 0,125 Вт
для остальных характеристик: 0,06 Вт |
| Максимальное рабочее напряжение |
для характеристики B: 200 В
для остальных характеристик: 150 В |
| Характеристики регулирования |
A,B |
| Остаточное сопротивление |
Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления |
| Сопротивление изоляции |
Более чем 100 MОм при 500 V DC |
| Пробойное напряжение |
1 минута и более при 500 V AC |
| |
|
| Физические: |
|
| Общий угол вращения |
300° ± 5° |
| Усилие вращения |
20-200 гс•см |
| Сила упора |
7 кгс•см |
| Сила нажатия-выталкивания |
8 кгс макс. |
| Bushing nut tighting strength |
7 кгс•см |
| |
|
| Ресурс: |
10000 циклов |
|
 |
|
Варианты исполнения валов
Металлический вал
|
| F-тип |
| X |
A |
G |
B |
C |
D |
| L |
15 |
18 |
20 |
25 |
30 |
| F |
7 |
10 |
12 |
12 |
12 |
|
| KQ-тип |
| X |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
| L |
10 |
12 |
15 |
20 |
25 |
30 |
35 |
| T |
2,3 |
3,5 |
6 |
9,9 |
12,1 |
12 |
12 |
| M |
0,3 |
0,5 |
1 |
1,5 |
2 |
2 |
2 |
|
|
|
|
|
|
|
