| Резисторы переменные (потенциометры)
роторного типа 21 мм |

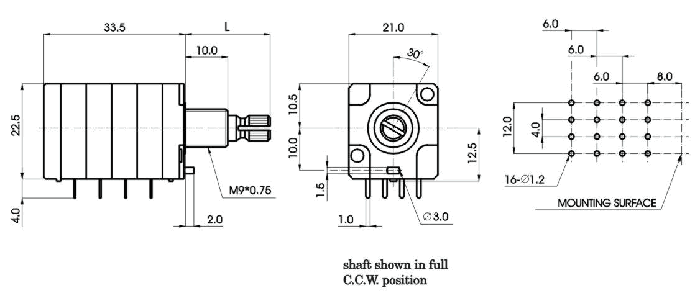

R2142G-_A1-
Система
обозначений >>
Технические характеристики
| Электрические: |
|
| Диапазон сопротивлений |
10 КОм - 1 МОм |
| Допуск |
±20% (при более чем 1 МОм ±30%) |
| Номинальная мощность |
0,05 Вт |
| Максимальное рабочее напряжение |
150 V AC / 20 V DC |
| Характеристики регулирования |
A,B |
| Остаточное сопротивление |
Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления |
| Шум при регулировании |
Менее чем 100 мВ |
| Сопротивление изоляции |
Более чем 100 MОм при 250 V DC |
| Погрешность |
-40~0 dB <= 3 dB |
| |
|
| Физические: |
|
| Общий угол вращения |
300° ± 5° |
| Усилие вращения |
20-200 гс•см |
| Сила упора |
7 кгс•см |
| Сила нажатия-выталкивания |
8 кгс макс. |
| Люфт вала |
0,7*L/30mmp-p макс. |
| |
|
| Ресурс: |
10000 циклов |
|
 |
|
Варианты исполнения валов
 |
| F-тип |
| X |
B |
C |
D |
| L |
20 |
25 |
30 |
| F |
7 |
12 |
12 |
|
| S-тип |
|
| KQ-тип |
| X |
3 |
4 |
5 |
| L |
20 |
25 |
30 |
| K |
7 |
10 |
12 |
| D |
1 |
2 |
2 |
| S |
7,5 |
11 |
14 |
|
|
|
|
|
|
|
