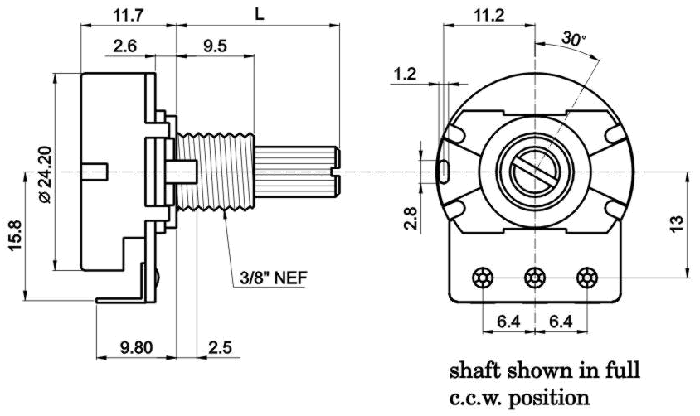

| Резисторы переменные (потенциометры)
роторного типа 24 мм |
R2412N-_B1-
Система
обозначений >>
Технические характеристики
| Электрические: |
|
| Диапазон сопротивлений |
10 КОм - 1 МОм |
| Допуск |
±20% (при более чем 1 МОм ±30%) |
| Номинальная мощность |
для характеристики B: 0,5 Вт
для остальных характеристик: 0,25 Вт |
| Максимальное рабочее напряжение |
для характеристики B: 500 В
для остальных характеристик: 250 В |
| Характеристики регулирования |
A,B |
| Остаточное сопротивление |
Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления |
| Сопротивление изоляции |
Более чем 100 MОм при 500 V DC |
| Switch contact resistance |
Менее чем 30 МОм |
| |
|
| Физические: |
|
| Общий угол вращения |
300° ± 5° |
| Усилие вращения |
20-200 гс•см |
| Сила упора |
7 кгс•см |
| Switch working angle |
30° ± 10° |
| |
|
| Ресурс: |
10000 циклов |
|
 |
|
Варианты исполнения валов
R2410N-
R2413N-
R2410S-
R2413S-
Металлический вал |
| S-тип |
| X |
P |
Q |
R |
S |
T |
U |
| L |
10 |
15 |
20 |
25 |
30 |
40 |
|
| F-тип |
| X |
A |
B |
C |
D |
| L |
15 |
20 |
25 |
30 |
| F |
7 |
12 |
12 |
12 |
|
| KQ-тип |
| X |
0 |
1 |
2 |
7 |
8 |
3 |
4 |
5 |
6 |
| L |
10 |
12 |
15 |
17 |
18 |
20 |
25 |
30 |
35 |
| T |
2,3 |
3,5 |
6 |
7 |
8 |
9,9 |
12,1 |
12 |
12 |
| M |
0,3 |
0,5 |
1 |
1,5 |
1,5 |
1,5 |
2 |
2 |
2 |
|
|
R2410N-
R2413N-
R2410S-
R2413S-
Металлический вал |
| S-тип |
|
| F-тип |
| X |
A |
B |
C |
D |
| L |
15 |
20 |
25 |
30 |
| F |
4 |
7 |
12 |
12 |
|
| KQ-тип |
| X |
2 |
3 |
4 |
5 |
| L |
15 |
20 |
25 |
30 |
| T |
3,5 |
7 |
10 |
12 |
| M |
0,5 |
1,5 |
2 |
2 |
|
|
R2412N-
R2415N-
R2412S-
R2415S-
Пластиковый вал |
| T-тип |
| X |
M |
N |
O |
P |
| L |
15 |
20 |
25 |
30 |
| T |
5 |
12 |
12 |
12 |
| M |
5 |
1 |
1 |
1 |
|
|
Тип контактов
| |
D1 |
A1 |
B1 |
R2410N-
R2412N-
R2413N-
R2415N- |
 |
 |
 |
R2410S-
R2412S-
R2413S-
R2415S- |
 |
 |
 |
|
|
|
|
|
