| Резисторы переменные (потенциометры) роторного типа 8 мм |
RD820S-_A1-
Система
обозначений >>
Технические характеристики
| Электрические: |
|
| Диапазон сопротивлений |
10 КОм - 500 КОм |
| Допуск |
±20% |
| Характеристики регулирования |
A,B,C |
| Максимальное рабочее напряжение |
для характеристики B: 50 V AC
для остальных характеристик: 25 V AC |
| Номинальная мощность |
для характеристики B: 0,05 Вт
для остальных характеристик: 0,025 Вт |
| Шум при регулировании |
Менее чем 100 мВ |
| Сопротивление изоляции |
Более чем 100 MОм при 250 V DC |
| Остаточное сопротивление |
Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления |
| Погрешность |
-40~0 dB <= 3dB |
| |
|
| Физические: |
|
| Общий угол вращения |
300° ± 10° |
| Усилие вращения |
10 гс•см - 80 гс•см |
| Щелчок |
щелчок в центре |
| Усилие щелчка |
20-150 гс•см |
| Сила нажатия-выталкивания |
5,0 кгс макс. / 3,0 кгс макс. |
| |
|
| Ресурс: |
10000 циклов |
|
 |
|

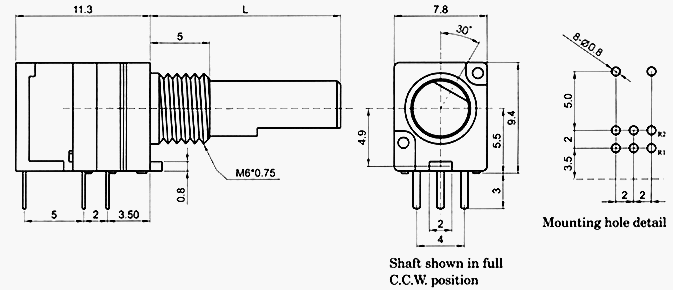

Варианты исполнения валов
| F-тип |
 |
| X |
A |
B |
C |
H |
J |
F |
G |
| L |
15 |
20 |
25 |
10 |
15 |
12 |
18 |
| K |
7 |
12 |
12 |
3,5 |
9 |
5 |
9 |
|
| S-тип |
 |
|
|
|
|
|
|
|
