| Резисторы переменные (потенциометры) роторного типа 9 мм |
RD91_N-_A1-
Система
обозначений >>
Технические характеристики
| Электрические: |
|
| Диапазон сопротивлений |
10 КОм - 500 КОм |
| Допуск |
±20% |
| Характеристики регулирования |
A,B,C |
| Максимальное рабочее напряжение |
для характеристики B: 50 V AC
для остальных характеристик: 25 V AC |
| Номинальная мощность |
для характеристики B: 0,05 Вт
для остальных характеристик: 0,025 Вт |
| Шум при регулировании |
Менее чем 100 мВ |
| Сопротивление изоляции |
Более чем 100 MОм при 250 V DC |
| Пробойное напряжение |
1 минута при 250 V AC |
| Остаточное сопротивление |
Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления |
| Погрешность |
-40~0 dB <= 3dB |
| |
|
| Физические: |
|
| Общий угол вращения |
300° ± 10° |
| Усилие вращения |
10 гс•см - 200 гс•см |
| Сила упора |
Внешняя ось 4,0 кгс•см макс.
Внутрення ось 3,0 кгс•см макс. |
| Сила нажатия-выталкивания |
сжатия = 4,0 кгс макс.
выталкивания = 3,0 кгс макс. |
| |
|
| Ресурс: |
10000 циклов |
|
 |
|

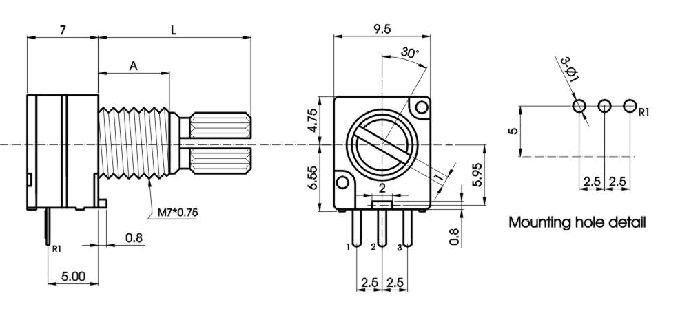

Варианты исполнения валов
| |
|
Со втулкой:
|
18-зубцовый
тип |
 |
| A = 5 мм |
|
A = 7 мм |
|
A = 10 мм |
| X |
1 |
2 |
3 |
4 |
|
X |
1 |
2 |
3 |
4 |
|
X |
2 |
3 |
4 |
| L |
12 |
15 |
20 |
25 |
|
L |
12 |
15 |
20 |
25 |
|
L |
15 |
20 |
25 |
| T |
3,5 |
7,5 |
12 |
12 |
|
T |
3,5 |
6 |
10 |
12 |
|
T |
3,5 |
6,5 |
12 |
| M |
0,5 |
1 |
2 |
2 |
|
M |
0,5 |
0,5 |
1 |
2 |
|
M |
0,5 |
2 |
2 |
|
| F-тип |
 |
| A = 5 мм |
|
A = 7 мм |
|
A = 10 мм |
| X |
A |
B |
C |
V |
|
X |
A |
B |
C |
|
X |
A |
B |
C |
| L |
15 |
20 |
25 |
12 |
|
L |
15 |
20 |
25 |
|
L |
15 |
20 |
25 |
| F |
7 |
12 |
12 |
5,3 |
|
F |
7 |
12 |
12 |
|
F |
3,5 |
12 |
12 |
|
| S-тип |
 |
| A = 5 мм |
|
A = 7 мм |
|
A = 10 мм |
| X |
Q |
R |
S |
|
X |
Q |
R |
S |
|
X |
Q |
R |
S |
| L |
15 |
20 |
25 |
|
L |
15 |
20 |
25 |
|
L |
15 |
20 |
25 |
|
Установочные отверстия
| RD91_S |
RD92_S |
RD93_S |
 |
 |
 |
| RD94_S |
RD95_S |
RD96_S |
 |
 |
 |
Переключатель
| ВКЛ |
ВЫКЛ |
 |
 |
|
|
|
|
|
