Резисторы переменные (потенциометры) роторного типа 9 мм

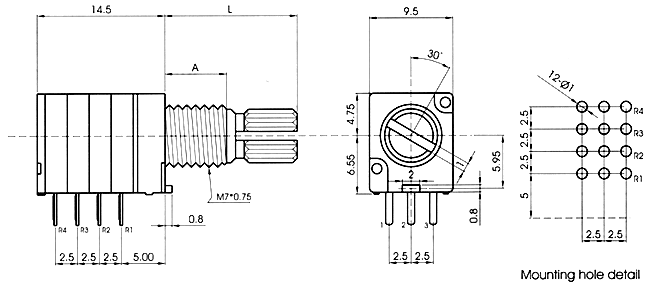

RD94_G-_A1-

Система обозначений >>

RD94_G-_A1-, Потенциометры роторного типа 9 мм, Резисторы переменные (потенциометры) роторного типа 9 мм

Технические характеристики

Электрические:
Диапазон сопротивлений 10 КОм - 500 КОм
Допуск ±20%
Характеристики регулирования A,B,C
Максимальное рабочее напряжение  для характеристики B: 50 V AC
для остальных характеристик: 25 V AC
Номинальная мощность для характеристики B: 0,05 Вт
для остальных характеристик: 0,025 Вт
Шум при регулировании Менее чем 100 мВ
Сопротивление изоляции Более чем 100 MОм при 250 V DC
Пробойное напряжение 1 минута при 250 V AC
Остаточное сопротивление Для R <= 10 КОм = 10 Ом макс.
Для 250 КОм > R > 10 КОм = 20 Ом макс.
Для R > 250 КОм = 0,1 % от общего сопротивления
Погрешность -40~0 dB <= 3dB

Физические:
Общий угол вращения 300° ± 10°
Усилие вращения 10 гс•см - 200 гс•см
Сила упора Внешняя ось 4,0 кгс•см макс.
Внутрення ось 3,0 кгс•см макс.
Сила нажатия-выталкивания сжатия = 4,0 кгс макс.
выталкивания = 3,0 кгс макс.

Ресурс: 10000 циклов
RD94_G-_A1-, Потенциометры роторного типа 9 мм, Резисторы переменные (потенциометры) роторного типа 9 мм



Варианты исполнения валов

    Со втулкой:
W 5 7 0
A 5 7 10
18-зубцовый
тип
A = 5 мм   A = 7 мм   A = 10 мм
X 1 2 3 4   X 1 2 3 4   X 2 3 4
L 12 15 20 25   L 12 15 20 25   L 15 20 25
T 3,5 7,5 12 12   T 3,5 6 10 12   T 3,5 6,5 12
M 0,5 1 2 2   M 0,5 0,5 1 2   M 0,5 2 2
F-тип
A = 5 мм   A = 7 мм   A = 10 мм
X A B C V   X A B C   X A B C
L 15 20 25 12   L 15 20 25   L 15 20 25
F 7 12 12 5,3   F 7 12 12   F 3,5 12 12
S-тип
A = 5 мм   A = 7 мм   A = 10 мм
X Q R S   X Q R S   X Q R S
L 15 20 25   L 15 20 25   L 15 20 25



Установочные отверстия

RD91_S RD92_S RD93_S
RD94_S RD95_S RD96_S



Переключатель

ВКЛ ВЫКЛ
