Кнопочные переключатели (PUSH)

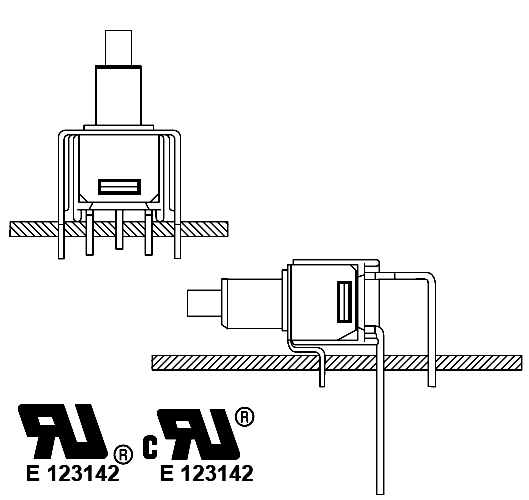

TS40-P серия
Герметичные миниатюрные кнопочные переключатели (PUSH)


TS40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switches
Спецификация:

Параметры контактов: 1 VA max при 120 V AC или 28 V DC
Электрический ресурс: 50 000 циклов переключения при полной нагрузке
Сопротивление контактов: 20 мОм макс. начальное при 2-4 В пост., 100мА
Сопротивление изоляции: >1000 МОм
Электрическая прочность диэлектрика: 1500В RMS @ sea level
Рабочая температура: от -30°С до 85°С

Материалы:

Корпус и втулка: стеклонаполенный нейлон 6/6, огнезащитный термостабилизированный (UL94V-0)
Толкатель: стеклонаполенный нейлон или стеклонаполенный полиэстр (UL94V-0) с внутренним уплотнительным кольцом
Контакты и выводы: медный сплав, серебрение
Крепежная пластина: медный сплав, лужение оловом

Прямой тип
Система обозначений (A) >>

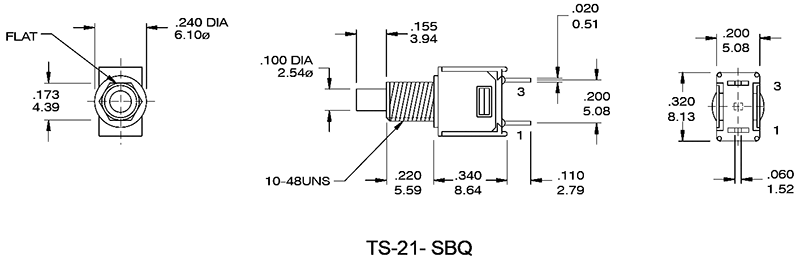

TS-21 TS-21-CR, TS40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switches
чертеж		 SPST
TS-21 Off Mom
Контакты open 1-3

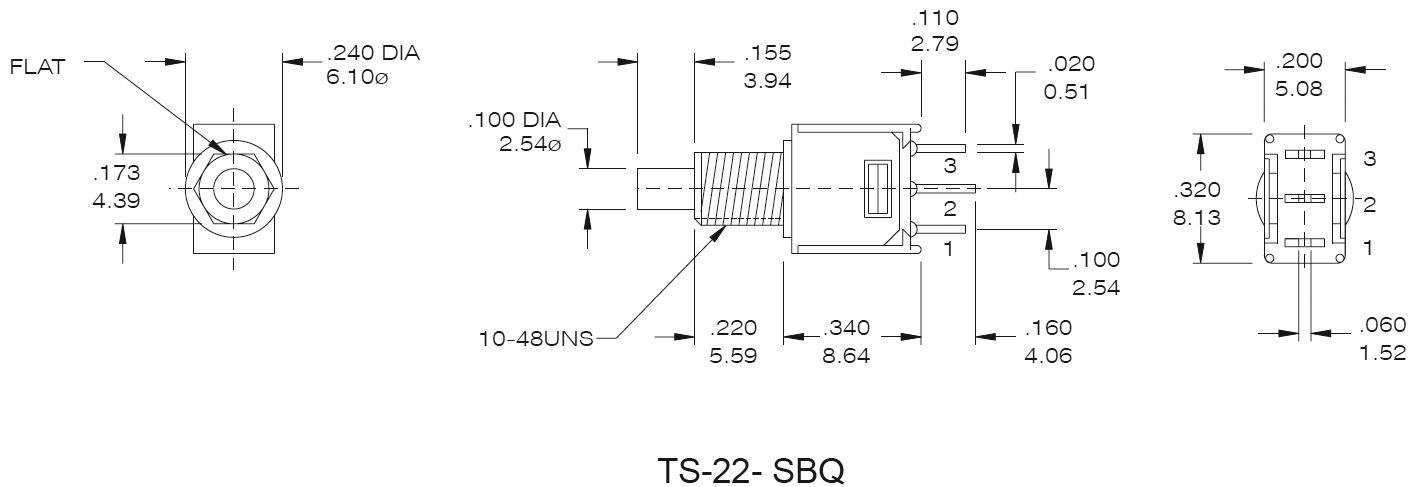

TS-22 TS-22-CR, TS40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switches
чертеж		 SPDT
TS-22 On Mom
Контакты 2-1 2-3

Угловой тип
Система обозначений (B) >>

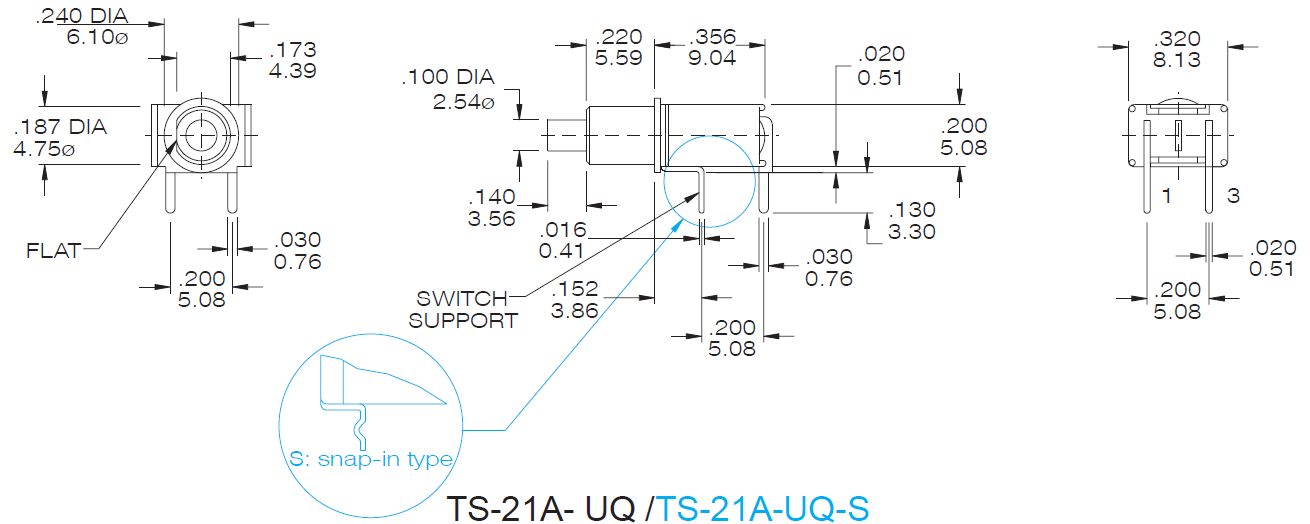

TS-21A-UQ /
TS-21A-UQ-S		 TS-21A-R, TS40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switches
чертеж		 SPDT
TS-21A Off Mom
Контакты open 1-2

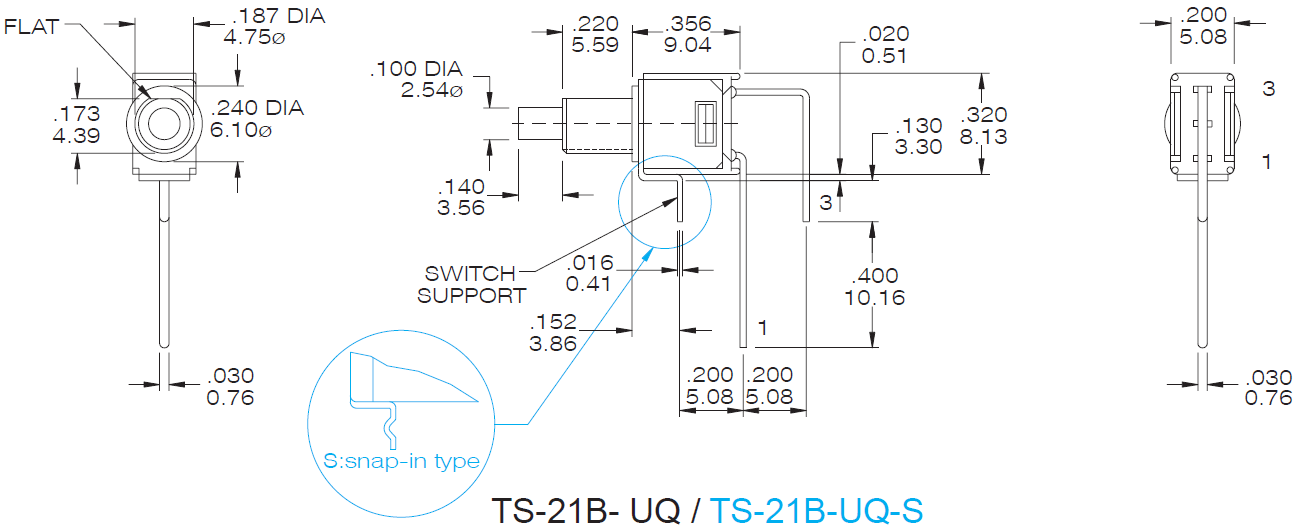

TS-21B-UQ /
TS-21B-UQ-S		 TS-21B-R, TS40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switches
чертеж		 SPDT
TS-21B Off Mom
Контакты open 1-2

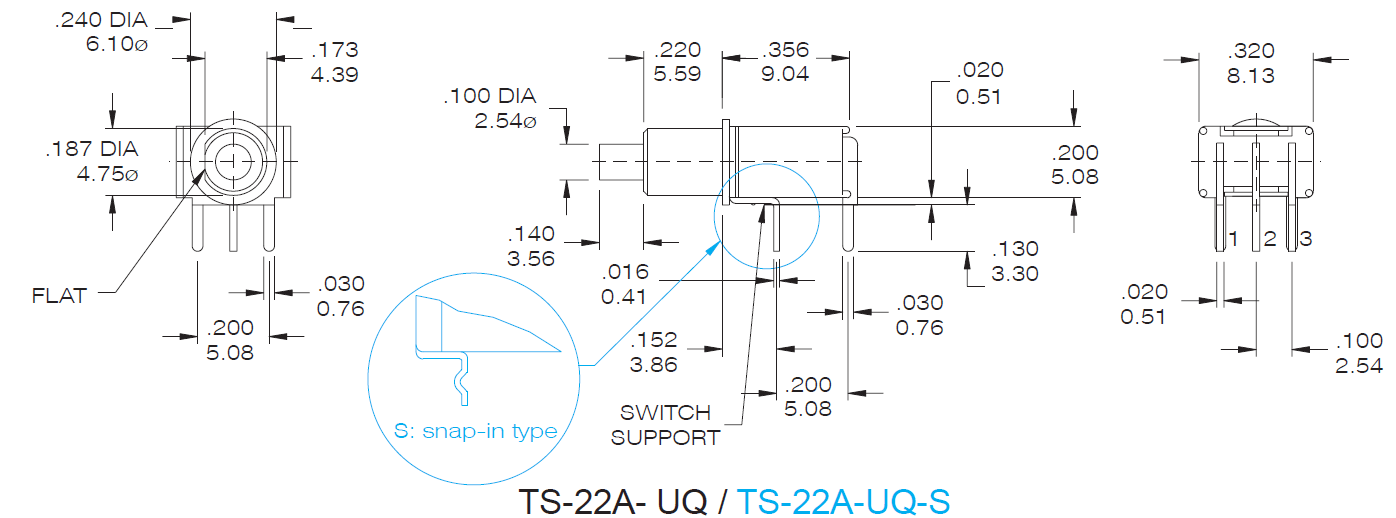

TS-22A-UQ /
TS-22A-UQ-S		 TS-22A-R, TS40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switches
чертеж		 SPDT
TS-22A On Mom
Контакты 2-1 2-3

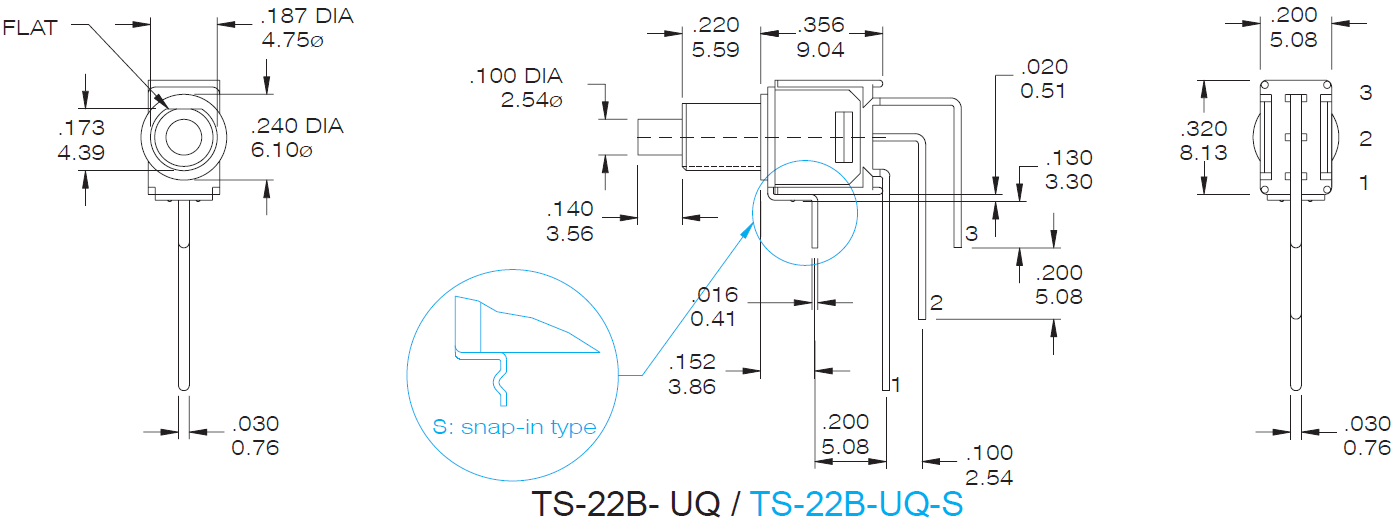

TS-22B-UQ /
TS-22B-UQ-S		 TS-22B-R, TS40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switches
чертеж		 SPDT
TS-22B Off Mom
Контакты 2-1 2-3

Кронштейны (A5S, A5) для прямого типа
Система обозначений (A) >>

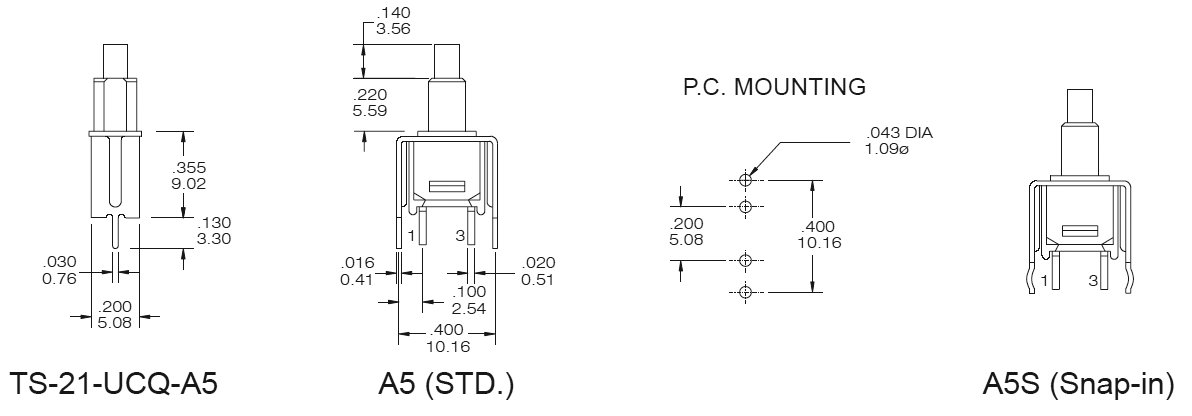

TS-21A-UCQ-A5 A5S, TS40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switches
чертеж		 SPST
TS-21 Off Mom
Контакты open 1-3

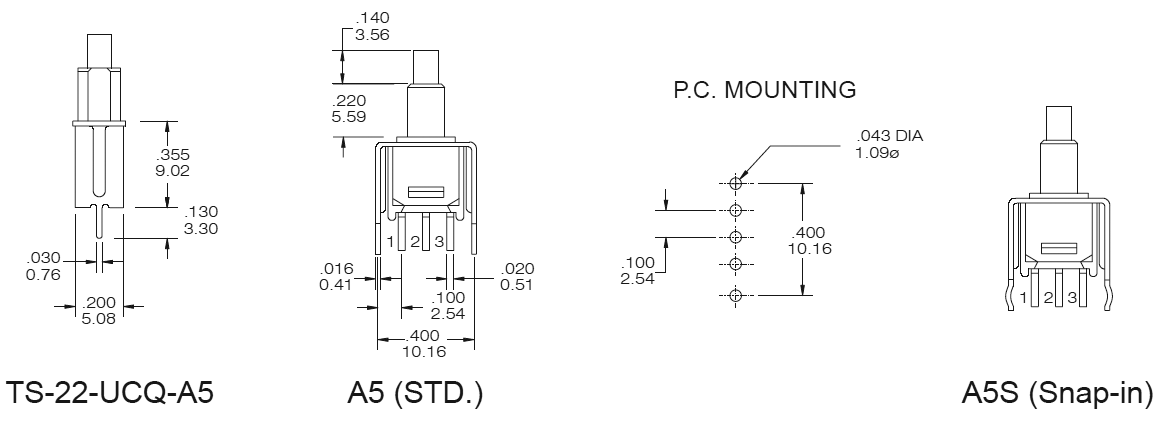

TS-22A-UCQ-A5 A5S, TS40-P серия, Кнопочные переключатели (PUSH), Sealed Sub-Miniature Push button Switchesчертеж SPDT
TS-22 On Mom
Контакты 2-1 2-3
