Клавишные переключатели (ROCKER) |
![ES40-R серия, Клавишные переключатели (ROCKER), Sealed Sub-Miniature Rocker Switches](/cataloguenew/switches/rocker/images/es40-r/es40-r.gif) |
Особенности
1.Sealedconstruction -internalactuatoro-ringandepoxyterminalsealstandard
2.IP67protectionDegree
Спецификация:
Параметры контактов: 0,4 VA max при 20 V AC или DC
Электрический ресурс: 30 000 циклов переключения при полной нагрузке
Сопротивление контактов: 20 мОм макс. начальное при 2-4 В пост., 100мА
Сопротивление изоляции: >1000 МОм
Электрическая прочность диэлектрика: 1500В RMS @ sea level
Degree of protection: IP67
Рабочая температура: от -30°С до 85°С
Материалы:
Корпус и втулка: стеклонаполенный нейлон 6/6 (UL94V-0)
Ручка: Nylon, black standard, intermal o-ring seal standard with all actuators
Контакты и выводы: медный сплав, золочение
Крепежная пластина: медный сплав, лужение оловом
Герметизация выводов: эпоксидная смола
|
Прямой тип
Система обозначений (A) >>

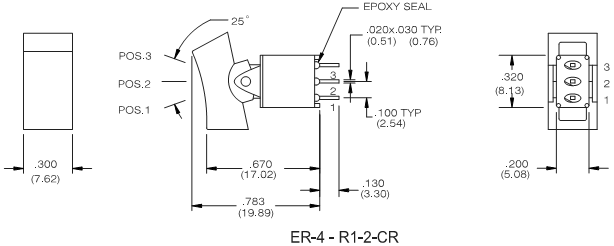

ER-4-R1-2-CR |
![ER-4-R1-2-CR, Прямой тип, , ES40-R серия, Клавишные переключатели (ROCKER), Sealed Sub-Miniature Rocker Switches](/cataloguenew/switches/rocker/images/es40-r/er-4-r1-2-cr.jpg)
чертеж |
![](/cataloguenew/switches/toggle/images/e80-t/ne8013-sncq_2.gif)
Марка |
Тип |
![](/cataloguenew/switches/toggle/images/prints/l-up.gif) |
![](/cataloguenew/switches/toggle/images/prints/lr-up.gif) |
![](/cataloguenew/switches/toggle/images/prints/r-up.gif) |
ER-4 |
ВКЛ |
|
ВКЛ |
ER-4A |
ВКЛ |
ВЫКЛ |
ВКЛ |
ER-4B |
ВКЛ |
|
(ВКЛ) |
ER-4H |
(ВКЛ) |
ВЫКЛ |
(ВКЛ) |
ER-4I |
ВКЛ |
ВЫКЛ |
(ВКЛ) |
Контакты |
2-3 |
OPEN |
2-1 |
|

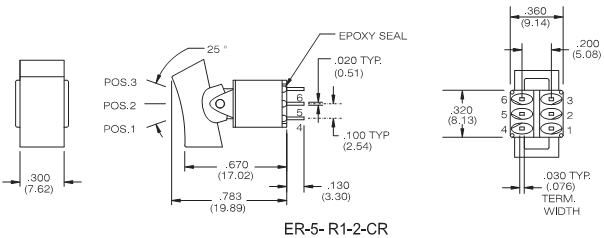

ER-5-R1-2-CR |
![ER-5-R1-2-CR, Прямой тип, ES40-R серия, Клавишные переключатели (ROCKER), Sealed Sub-Miniature Rocker Switches](/cataloguenew/switches/rocker/images/es40-r/er-5-r1-2-cr.jpg)
чертеж |
![](/cataloguenew/switches/toggle/images/e80-t/ne8011-sncq_2.jpg)
Марка |
Тип |
![](/cataloguenew/switches/toggle/images/prints/l-up.gif) |
![](/cataloguenew/switches/toggle/images/prints/lr-up.gif) |
![](/cataloguenew/switches/toggle/images/prints/r-up.gif) |
ER-5 |
ВКЛ |
|
ВКЛ |
ER-5A |
ВКЛ |
ВЫКЛ |
ВКЛ |
ER-5B |
ВКЛ |
|
(ВКЛ) |
ER-5H |
(ВКЛ) |
ВЫКЛ |
(ВКЛ) |
ER-5I |
ВКЛ |
ВЫКЛ |
(ВКЛ) |
Контакты |
2-3, 5-6 |
OPEN |
2-1, 5-4 |
3 way switches |
ER-5C |
ВКЛ |
ВКЛ |
ВКЛ |
Контакты |
2-3, 5-6 |
2-3, 5-4 |
2-1, 5-4 |
|
Угловой тип
Система обозначений (B) >>

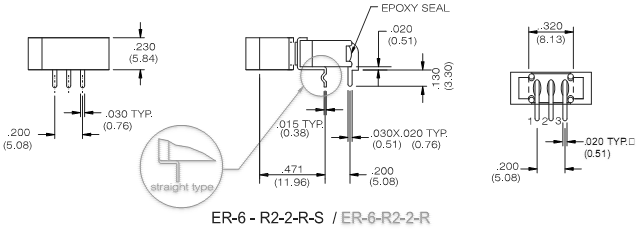

ER-6-R2-2-R-S /
ER-6-R2-2-R |
![ER-6-R2-2-R-S / ER-6-R2-2-R, Угловой тип, ES40-R серия, Клавишные переключатели (ROCKER), Sealed Sub-Miniature Rocker Switches](/cataloguenew/switches/rocker/images/es40-r/er-6-r2-2-r-s.jpg)
чертеж |
![](/cataloguenew/switches/toggle/images/e80-t/ne8013-sncq_2.gif)
Марка |
Тип |
![](/cataloguenew/switches/toggle/images/prints/l-up.gif) |
![](/cataloguenew/switches/toggle/images/prints/lr-up.gif) |
![](/cataloguenew/switches/toggle/images/prints/r-up.gif) |
ER-6 |
ВКЛ |
|
ВКЛ |
ER-6A |
ВКЛ |
ВЫКЛ |
ВКЛ |
ER-6B |
ВКЛ |
|
(ВКЛ) |
ER-6H |
(ВКЛ) |
ВЫКЛ |
(ВКЛ) |
ER-6I |
ВКЛ |
ВЫКЛ |
(ВКЛ) |
Контакты |
2-3 |
OPEN |
2-1 |
|

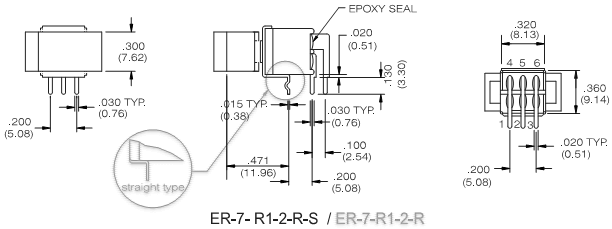

ER-7-R1-2-R-S /
ER-7-R1-2-R |
![ER-7-R1-2-R-S / ER-7-R1-2-R, Угловой тип, ES40-R серия, Клавишные переключатели (ROCKER), Sealed Sub-Miniature Rocker Switches](/cataloguenew/switches/rocker/images/es40-r/er-7-r1-2-r-s.jpg)
чертеж |
![](/cataloguenew/switches/toggle/images/e80-t/ne8011-sncq_2.jpg)
Марка |
Тип |
![](/cataloguenew/switches/toggle/images/prints/l-up.gif) |
![](/cataloguenew/switches/toggle/images/prints/lr-up.gif) |
![](/cataloguenew/switches/toggle/images/prints/r-up.gif) |
ER-7 |
ВКЛ |
|
ВКЛ |
ER-7A |
ВКЛ |
ВЫКЛ |
ВКЛ |
ER-7B |
ВКЛ |
|
(ВКЛ) |
ER-7H |
(ВКЛ) |
ВЫКЛ |
(ВКЛ) |
ER-7I |
ВКЛ |
ВЫКЛ |
(ВКЛ) |
Контакты |
2-3, 5-6 |
OPEN |
2-1, 5-4 |
3 way switches |
ER-7C |
ВКЛ |
ВКЛ |
ВКЛ |
Контакты |
2-3, 5-6 |
2-3, 5-4 |
2-1, 5-4 |
|

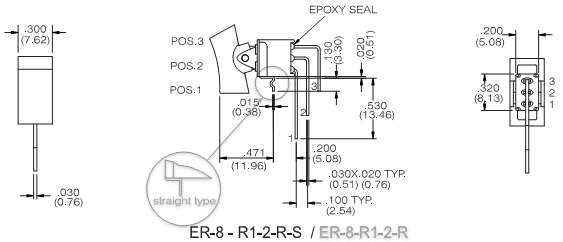

ER-8-R1-2-R-S /
ER-8-R1-2-R |
![ER-8-R1-2-R-S / ER-8-R1-2-R, Угловой тип, ES40-R серия, Клавишные переключатели (ROCKER), Sealed Sub-Miniature Rocker Switches](/cataloguenew/switches/rocker/images/es40-r/er-8-r1-2-r-s.jpg)
чертеж |
![](/cataloguenew/switches/toggle/images/e80-t/ne8013-sncq_2.gif)
Марка |
Тип |
![](/cataloguenew/switches/toggle/images/prints/l-up.gif) |
![](/cataloguenew/switches/toggle/images/prints/lr-up.gif) |
![](/cataloguenew/switches/toggle/images/prints/r-up.gif) |
ER-8 |
ВКЛ |
|
ВКЛ |
ER-8A |
ВКЛ |
ВЫКЛ |
ВКЛ |
ER-8B |
ВКЛ |
|
(ВКЛ) |
ER-8H |
(ВКЛ) |
ВЫКЛ |
(ВКЛ) |
ER-8I |
ВКЛ |
ВЫКЛ |
(ВКЛ) |
Контакты |
2-3 |
OPEN |
2-1 |
|

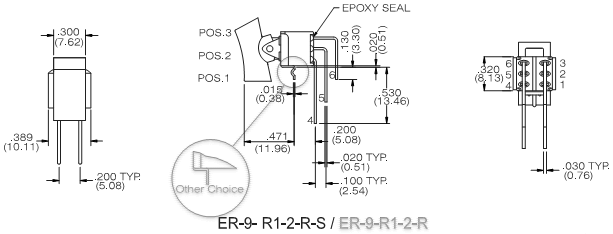

ER-9-R1-2-R-S /
ER-9-R1-2-R |
![ER-9-R1-2-R-S / ER-9-R1-2-R, Угловой тип, ES40-R серия, Клавишные переключатели (ROCKER), Sealed Sub-Miniature Rocker Switches](/cataloguenew/switches/rocker/images/es40-r/er-9-r1-2-r-s.jpg)
чертеж |
![](/cataloguenew/switches/toggle/images/e80-t/ne8011-sncq_2.jpg)
Марка |
Тип |
![](/cataloguenew/switches/toggle/images/prints/l-up.gif) |
![](/cataloguenew/switches/toggle/images/prints/lr-up.gif) |
![](/cataloguenew/switches/toggle/images/prints/r-up.gif) |
ER-9 |
ВКЛ |
|
ВКЛ |
ER-9A |
ВКЛ |
ВЫКЛ |
ВКЛ |
ER-9B |
ВКЛ |
|
(ВКЛ) |
ER-9H |
(ВКЛ) |
ВЫКЛ |
(ВКЛ) |
ER-9I |
ВКЛ |
ВЫКЛ |
(ВКЛ) |
Контакты |
2-3, 5-6 |
OPEN |
2-1, 5-4 |
3 way switches |
ER-9C |
ВКЛ |
ВКЛ |
ВКЛ |
Контакты |
2-3, 5-6 |
2-3, 5-4 |
2-1, 5-4 |
|
|
|
|
|
|
