| Клавишные переключатели (ROCKER) |
 |
Спецификация:
Параметры контактов: 3A 120В перем. или 28В пост. (Q контакт)
Электрический ресурс: 30 000 циклов переключения при полной нагрузке
Сопротивление контактов: 20 мОм макс. начальное при 2-4 В пост., 100 mA
Сопротивление изоляции: >1000 МОм
Электрическая прочность диэлектрика: 1500В RMS @ sea level
Рабочая температура: от -30°С до 85°С
Материалы:
Корпус: diallyl phthalate (DAP) (UL94V-0)
Ручка: нейлон, black standart
Втулка: медный сплав, никелирование
Housing: сталь
Контакты и выводы: посеребренный медный сплав
Крепежная пластина:медный сплав, лужение
|
|
Прямой тип
Система обозначений (A) >>

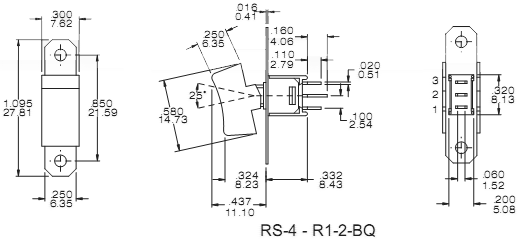

| RS-4-R1-2-BQ |
чертеж |
SPDT
| Марка |
Тип |
 |
 |
 |
| RS-4 |
ВКЛ |
|
ВКЛ |
| RS-4A |
ВКЛ |
ВЫКЛ |
ВКЛ |
| RS-4B |
ВКЛ |
|
(ВКЛ) |
| RS-4H |
(ВКЛ) |
ВЫКЛ |
(ВКЛ) |
| RS-4I |
ВКЛ |
ВЫКЛ |
(ВКЛ) |
| Контакты |
2-3 |
OPEN |
2-1 |
|

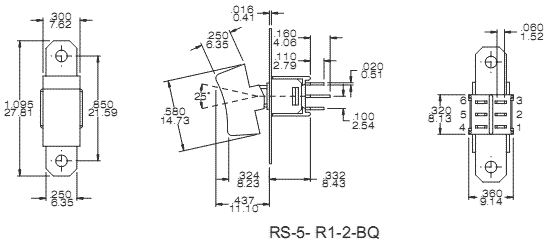

| RS-5-R1-2-BQ |
чертеж |
DPDT
| Марка |
Тип |
|
|
|
| RS-5 |
ВКЛ |
|
ВКЛ |
| RS-5A |
ВКЛ |
ВЫКЛ |
ВКЛ |
| RS-5B |
ВКЛ |
|
(ВКЛ) |
| RS-5H |
(ВКЛ) |
ВЫКЛ |
(ВКЛ) |
| RS-5I |
ВКЛ |
ВЫКЛ |
(ВКЛ) |
| Контакты |
2-3, 5-6 |
OPEN |
2-1, 5-4 |
| 3 way switches (SP3T) |
| RS-5C |
ВКЛ |
ВКЛ |
ВКЛ |
| Контакты |
2-3, 5-6 |
2-3, 5-4 |
2-1, 5-4 |
|
Угловой тип
Система обозначений (B) >>

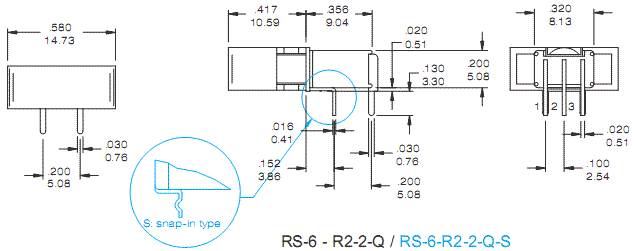

RS-6-R2-2-Q /
RS-6-R2-2-Q-S |
чертеж |
SPDT
| Марка |
Тип |
|
|
|
| RS-6 |
ВКЛ |
|
ВКЛ |
| RS-6A |
ВКЛ |
ВЫКЛ |
ВКЛ |
| RS-6B |
ВКЛ |
|
(ВКЛ) |
| RS-6H |
(ВКЛ) |
ВЫКЛ |
(ВКЛ) |
| RS-6I |
ВКЛ |
ВЫКЛ |
(ВКЛ) |
| Контакты |
2-3 |
OPEN |
2-1 |
|

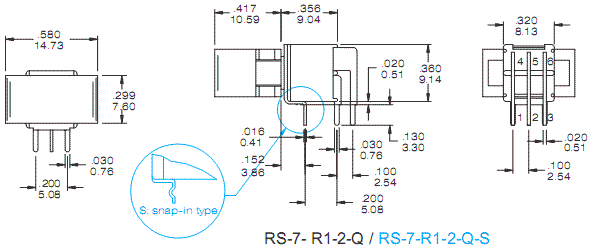

RS-7-R1-2-Q /
RS-7-R1-2-Q-S |
чертеж |
DPDT
| Марка |
Тип |
|
|
|
| RS-7 |
ВКЛ |
|
ВКЛ |
| RS-7A |
ВКЛ |
ВЫКЛ |
ВКЛ |
| RS-7B |
ВКЛ |
|
(ВКЛ) |
| RS-7H |
(ВКЛ) |
ВЫКЛ |
(ВКЛ) |
| RS-7I |
ВКЛ |
ВЫКЛ |
(ВКЛ) |
| Контакты |
2-3, 5-6 |
OPEN |
2-1, 5-4 |
| 3 way switches (SP3T) |
| RS-7C |
ВКЛ |
ВКЛ |
ВКЛ |
| Контакты |
2-3, 5-6 |
2-3, 5-4 |
2-1, 5-4 |
|

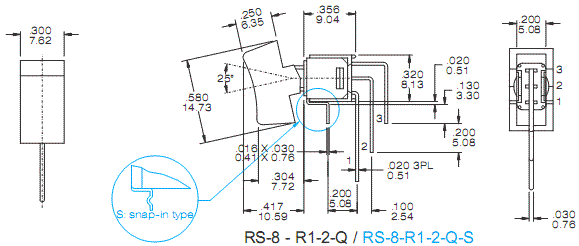

RS-8-R1-2-Q /
RS-8-R1-2-Q-S |
чертеж |
SPDT
| Марка |
Тип |
|
|
|
| RS-8 |
ВКЛ |
|
ВКЛ |
| RS-8A |
ВКЛ |
ВЫКЛ |
ВКЛ |
| RS-8B |
ВКЛ |
|
(ВКЛ) |
| RS-8H |
(ВКЛ) |
ВЫКЛ |
(ВКЛ) |
| RS-8I |
ВКЛ |
ВЫКЛ |
(ВКЛ) |
| Контакты |
2-3 |
OPEN |
2-1 |
|

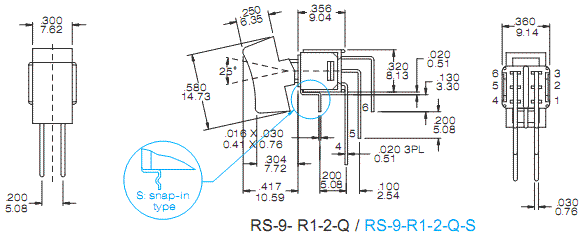

RS-9-R1-2-Q /
RS-9-R1-2-Q-S |
чертеж |
DPDT
| Марка |
Тип |
|
|
|
| RS-9 |
ВКЛ |
|
ВКЛ |
| RS-9A |
ВКЛ |
ВЫКЛ |
ВКЛ |
| RS-9B |
ВКЛ |
|
(ВКЛ) |
| RS-9H |
(ВКЛ) |
ВЫКЛ |
(ВКЛ) |
| RS-9I |
ВКЛ |
ВЫКЛ |
(ВКЛ) |
| Контакты |
2-3, 5-6 |
OPEN |
2-1, 5-4 |
| 3 way switches (SP3T) |
| RS-9C |
ВКЛ |
ВКЛ |
ВКЛ |
| Контакты |
2-3, 5-6 |
2-3, 5-4 |
2-1, 5-4 |
|

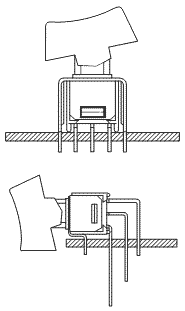

Vertical Support Bracket Option
Система обозначений (B) >>
only for the RS-4/RS-5. If you need the vertical support bracket, please build the terminal option - "C" code
|
|
|
|
|
