Клавишные переключатели (ROCKER)

IR90
Силовые клавишные переключатели

Спецификация:

Параметры контактов
K/ 6A 125VA/3A 250VAC (UL~CSA)
H/ 10A 125VAC/ 6A 250VAC (UL-KEMA)
L/ 5A 125VAC
T/ 16A 125VAC/10A 250VAC T105
Сопротивление контактов: 30 мОм макс.
Сопротивление изоляции: >100 МОм DC 500V
Электрическая прочность диэлектрика: 1000VAC/ 1 min.
Электрический ресурс: 30 000 циклов переключения при полной нагрузке
Degree of protection: IP67
Рабочая температура: от -30°С до 85°С

Материалы:

Корпус: нейлон #66 (UL 94V-2)
Ручка: нейлон #66 (UL 94V-2)
Выводы: Copper alloy Sn or Ag Plated
Контакты и выводы: Ag-cd-O alloy
Spring: Music wire

Система обозначений:

JS-   -   -   - / -   -   -
1   2   3   4   5   6   7

1 Тип
JS-606 A 2P ВКЛ-ВЫКЛ
B 3P ВКЛ-ВКЛ
C 3P ВКЛ-ВЫКЛ-ВКЛ
D 2P (ВКЛ)-ВЫКЛ
E 2P ВКЛ-(ВЫКЛ)
F 3P (ВКЛ)-ВКЛ
I 2P indicator
L 4P со светодиодом
AL 3P подсвеченный
JS-606P A 4P ВКЛ-ВЫКЛ
B 6P ВКЛ-ВКЛ
C 6P ВКЛ-ВЫКЛ-ВКЛ
D 4P (ВКЛ)-ВЫКЛ
E 4P ВКЛ-(ВЫКЛ)
F 6P (ВКЛ)-ВКЛ
AA 4P double ВКЛ-ВЫКЛ
AB
5P ВКЛ-ВЫКЛ
ВКЛ-ВКЛ
BB 6P double ВКЛ-ВКЛ
AI 4P ВКЛ-ВЫКЛ с индикатором
4 Выводы
  JS-606 JS-606P
Q
S
SI
S2
P
PCB
R
G
R1
PCC
5 Цвет
Рычаг / Корпус
B черный
W белый
R красный
G зеленый
I слоновая кость
H серый
S синевато- серый
Y желтый
5 Маркировка
Для JS-606

Для JS-606P

6 Сила тока
K 6A
H 10A
L 5A
T 16A
6 RoHS code
(none)
H RoHS Compliant

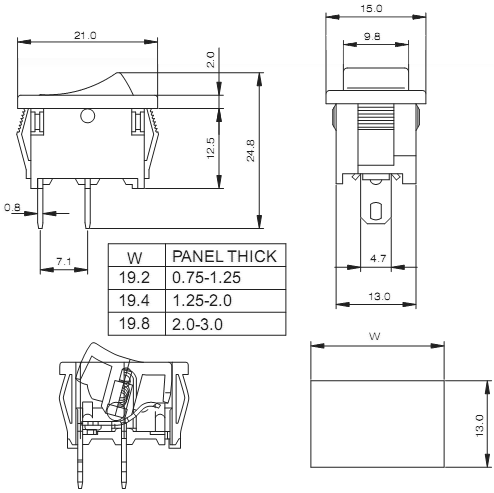

JS-606

JS-606C-S-R/B-6
JS-606C-S-R/B-6, IR90, Клавишные переключатели (ROCKER), Power Rocker Switches
чертеж
JS-606B-R-B/B-1
JS-606B-R-B/B-1, IR90, Клавишные переключатели (ROCKER), Power Rocker Switches
чертеж
JS-606A-G-B/B-3
JS-606A-G-B/B-3, IR90, Клавишные переключатели (ROCKER), Power Rocker Switches
чертеж
JS-606I-Q-G/B-1
JS-606I-Q-G/B-1, IR90, Клавишные переключатели (ROCKER), Power Rocker Switches
чертеж

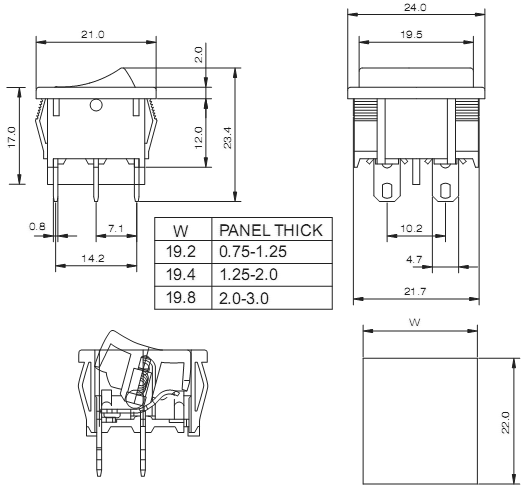

JS-606P

JS-606PA-R-B/B-4
JS-606PA-R-B/B-4, IR90, Клавишные переключатели (ROCKER), Power Rocker Switches
чертеж
JS-606PAA-Q-B/B-1
JS-606PAA-Q-B/B-1, IR90, Клавишные переключатели (ROCKER), Power Rocker Switches
чертеж
JS-606PB-P-O/B-6
JS-606PB-P-O/B-6, IR90, Клавишные переключатели (ROCKER), Power Rocker Switches
чертеж
JA-606PAI-Q-R/B-2
JA-606PAI-Q-R/B-2, IR90, Клавишные переключатели (ROCKER), Power Rocker Switches
чертеж
