Тактовые переключатели/Тактовые кнопки (TACT)

Серия TC (SWT)
Код
товара		 Марка размеры, мм аналоги
16507 TVCP02-3.8 4.5x4.5x3.8 TS4538, TC-0010, IT-1109, KFC-A04-09-3.8H
141441 TVCP02-4.3 4.5x4.5x4.3 KFC-A04-09-4.3H
80901 TVCP02-4.8 4.5x4.5x4.8 TS4548
80941 TVCP02-5.0 4.5x4.5x5.0 TS4550
141442 TVCP02-6.0 4.5x4.5x6.0 KFC-A04-09-6.0H
80981 TVCP02-7.0 4.5x4.5x7.0 IT-1109A, TS4570
141443 TVCP02-8.0 4.5x4.5x8.0
141444 TVCP02-9.0 4.5x4.5x9.0

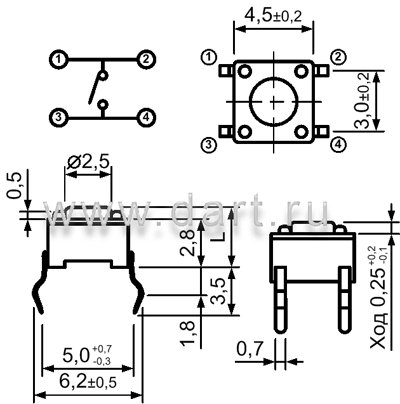

TC-0010, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT) Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
V 130 ± 30 ≥100000
Z 250 ± 100 ≥50000
чертеж

Схема:
Код
товара		 Марка размеры, мм
TC-0020 8x8x14,3

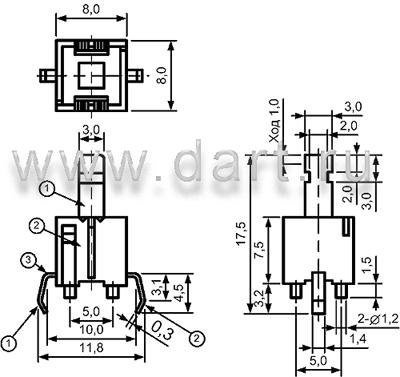

TC-0020, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT) Параметры: DC 12В 50мА
Ход: 1,0 ± 0,2мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
V 130 ± 30 ≥50000
чертеж

Схема:
Код
товара		 Марка размеры, мм аналоги
TC-0102-V 6,0х6,0х4,3 TS6643-250AH, 0643, SWT-20-4.3
TC-0102-X 6,0х6,0х4,3 TS6643, SWT-2, TS-A1PS-130, SWT-20-4.3
TC-0103-T 6,0х6,0х5,0 TS6650, TS-037, TS-A2PS-130, SWT-20-5
TC-0103-X 6,0х6,0х5,0 0650, TS-A2PS-130, SWT20-5
TC-0104-X 6,0х6,0х7,0 TS6670-250AHO, SWT-6, SWT20-7, IT-1109А
TC-0105-X 6,0х6,0х7,3 SWT20-7.3
TC-0106-X 6,0х6,0х8,0 0680, SWT20-8
TC-0107-X 6,0х6,0х8,5 TS6685-250AH, SWT20-8.5
TC-0108-X 6,0х6,0х9,5 0695, TS-A4PS-130, SWT20-9.5
TC-0109-X 6,0х6,0х12,5 06125, SWT20-12.5
TC-0110-X 6,0х6,0х13,5 06135, TS-037 H=13,5mm, SWT20-13.5
TC-0111-X 6,0х6,0х17,0 TS6217-250AH, 0617, SWT20-17

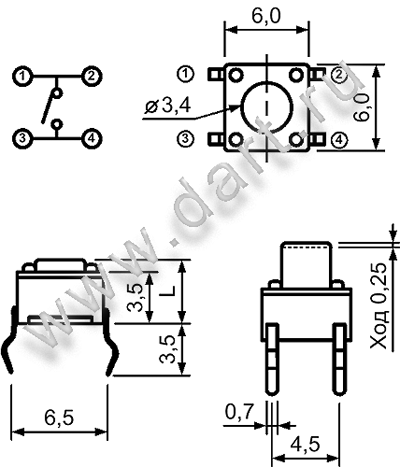

TC-0102, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT) Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
T 100 ± 30 ≥500000
V 130 ± 30 ≥500000
X 160 ± 50 ≥300000
W 170 ± 50 ≥300000
Y 190 ± 50 ≥150000
Z 250 ± 100 ≥100000
чертеж

Схема:
Код
товара		 Марка размеры, мм аналоги
TC-0112 6,0х6,0х4,3 0643G
TC-0113 6,0х6,0х5,0 0650G
TC-0114 6,0х6,0х7,0 0670G
TC-0115 6,0х6,0х7,3
TC-0116 6,0х6,0х8,0
TC-0117 6,0х6,0х8,5
TC-0118 6,0х6,0х9,5 0695G
TC-0119 6,0х6,0х12,5

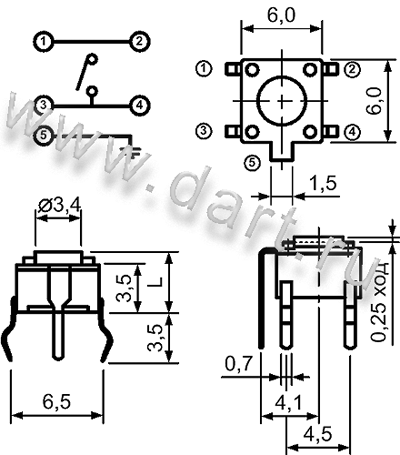

TC-0112, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT)
TC-0119, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT)		 Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
T 100 ± 30 ≥500000
V 130 ± 30 ≥500000
X 160 ± 50 ≥300000
W 170 ± 50 ≥300000
Y 190 ± 50 ≥150000
Z 250 ± 100 ≥100000
чертеж

Схема:
Код
товара		 Марка размеры, мм аналоги

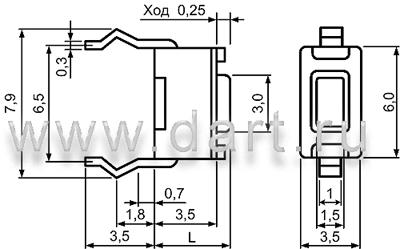

TC-0120-X
6,0х3,0х4,3
 SWT-1, TVBP06-4.3, 0343
TC-0120-Y
6,0х3,0х4,3
 SWT-1, TVBP06-4.3, 0343
TC-0121-X
6,0х3,0х5,0
 DTS-32, 0350
TC-0121-Y
6,0х3,0х5,0
 DTS-32, 0350
TC-0122-X
6,0х3,0х8,0

Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
Y 180 ± 40 ≥500000
Z 250 ± 50 ≥500000
чертеж

Схема:
Код
товара		 Марка размер L, мм аналоги
TC-0120V-X
3,15
 IT-1101V
TC-0121V-X
3,85
 IT-1101VA
TC-0121V-Y
3,85
 IT-1101VA
TC-0122V-Y
6,85

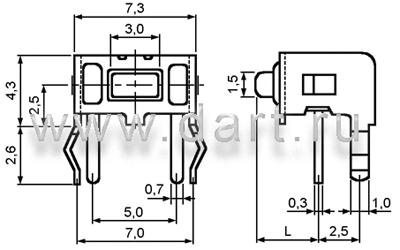

 TC-120V, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT) Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
Y 180 ± 40 ≥500000
Z 250 ± 50 ≥500000
чертеж

Схема:
Код
товара		 Марка размер L, мм аналоги
TC-0202-X 3,15 0743, TS-A1PV-130, KFC-A06-06A-4.3
TC-0203-X 3,85 0750, KFC-A06-06A-5H
TC-0204-X 5,85 0770, KFC-A06-1H7, TS-A2PV-130, KAN0631-0501B
TC-0205-X 8,35
TC-0206-X 6,85 0780, TS-A3PV-130
TC-0207-X 11,35
TC-0208-X 6,15
TC-0209-X 12,0 TS-A6PV-120, KFC-A06-12H
TC-0210-X 13,0 KFC-A06-13H

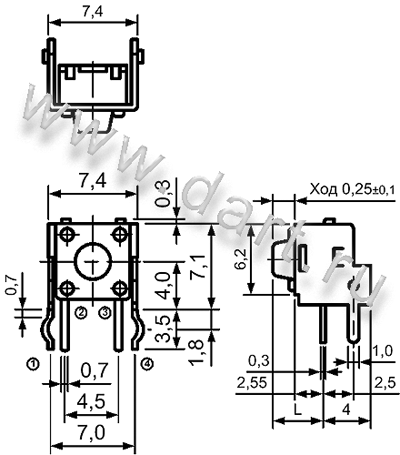

TC-0202, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT) Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
T 100 ± 30 ≥500000
V 130 ± 30 ≥500000
X 160 ± 50 ≥300000
W 170 ± 50 ≥300000
Y 190 ± 50 ≥150000
Z 250 ± 100 ≥100000
чертеж

Схема:
Код
товара		 Марка размер L, мм аналоги
TC-0240-X 3,15 0743
TC-0241-X 3,85 0750
TC-0242-X 5,85 0770
TSZJ6675-250AH 7,50 0750
TC-0244-X 6,85 0780
TC-0245-X 11,35 07125
TC-0246-X 6,15

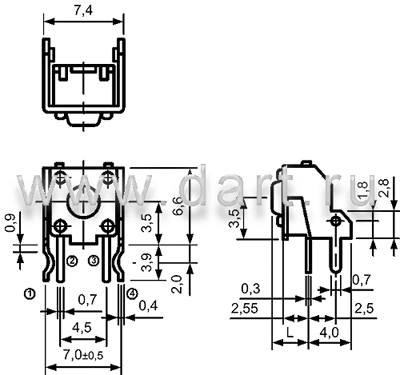

TC-0240, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT) Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
T 100 ± 30 ≥500000
V 130 ± 30 ≥500000
X 160 ± 50 ≥300000
W 170 ± 50 ≥300000
Y 190 ± 50 ≥150000
Z 250 ± 100 ≥100000
чертеж

Схема:
Код
товара		 Марка размер L, мм аналоги
17709 TC-024V 3,15 0773
18169 TC-028V 3,85

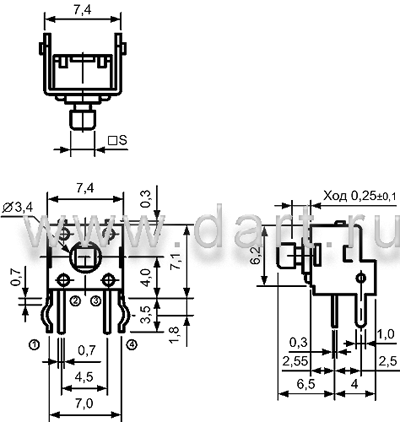

TC-024V, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT) Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
T 100 ± 30 ≥500000
V 130 ± 30 ≥500000
X 160 ± 50 ≥300000
W 170 ± 50 ≥300000
Y 190 ± 50 ≥150000
Z 250 ± 100 ≥100000
чертеж

Схема:
Код
товара		 Марка размер L, мм аналоги
18280 TC-0302 4,3 IT-1104RT
16506 TC-0303 5,0 IT-1106RTA
18281 TC-0304 7,0 IT-1106RTB
18282 TC-0305 7,3
18283 TC-0306 8,0 IT-1106RTC
18284 TC-0307 8,5
18285 TC-0308 9,5 IT-1106RTD
18286 TC-0309 12,5

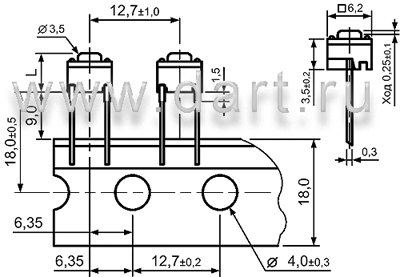

TC-0302, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT) Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
T 100 ± 30 ≥500000
V 130 ± 30 ≥500000
X 160 ± 50 ≥300000
W 170 ± 50 ≥300000
Y 190 ± 50 ≥150000
Z 250 ± 100 ≥100000
чертеж

Схема:
Код
товара		 Марка размер L, мм аналоги
18170 TC-0402 4,3
18171 TC-0403 5,0
18172 TC-0404 7,0 SWT-14-7K
18173 TC-0405 7,3
18174 TC-0406 8,0 TS-037D
18175 TC-0407 8,5 TS-037D
18176 TC-0408 9,5
18177 TC-0409 12,5

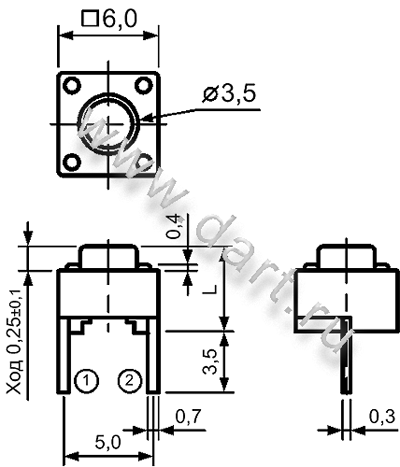

TC-0402, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT) Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
T 100 ± 30 ≥500000
V 130 ± 30 ≥500000
X 160 ± 50 ≥300000
W 170 ± 50 ≥300000
Y 190 ± 50 ≥150000
Z 250 ± 100 ≥100000
чертеж

Схема:
Код
товара		 Марка Направл. аналоги
18178 TC-12EA да 1275
18190 TC-12XA нет 1275, TS-041

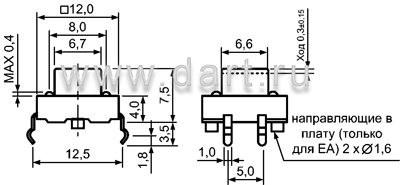

TC-12EA, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT) Параметры: DC 12В 50мА
Ход: 0,3 ± 0,15мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
X 160 ± 50 ≥100000
Z 250 ± 100 ≥50000
чертеж

Схема:
Код
товара		 Марка Направл. аналоги
18180 TC-12EB да 1212
18191 TC-12XB нет TSJ1212-250H

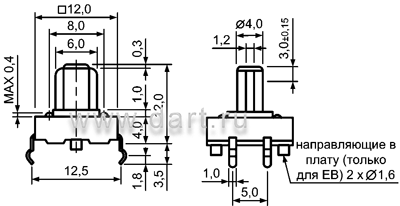

TC-12EB, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT) Параметры: DC 12В 50мА
Ход: 0,3 ± 0,15мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
X 160 ± 50 ≥100000
Z 250 ± 100 ≥50000
чертеж

Схема:
Код
товара		 Марка Направл.
18181 TC-12EC да
18192 TC-12XC нет

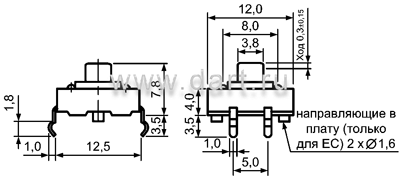

TC-12EC, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT) Параметры: DC 12В 50мА
Ход: 0,3 ± 0,15мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
X 160 ± 50 ≥100000
Z 250 ± 100 ≥50000
чертеж

Схема:
Код
товара		 Марка Направл. аналоги
18182 TC-12ED да 1243
18193 TC-12XD нет TS1243, TS-042, B3F-4000

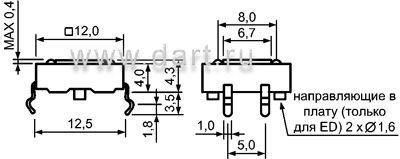

TC-12ED, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT) Параметры: DC 12В 50мА
Ход: 0,3 ± 0,15мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
X 160 ± 50 ≥100000
Z 250 ± 100 ≥50000
чертеж

Схема:
Код
товара		 Марка Направл.
18420 TC-12EF да
18421 TC-12XF нет

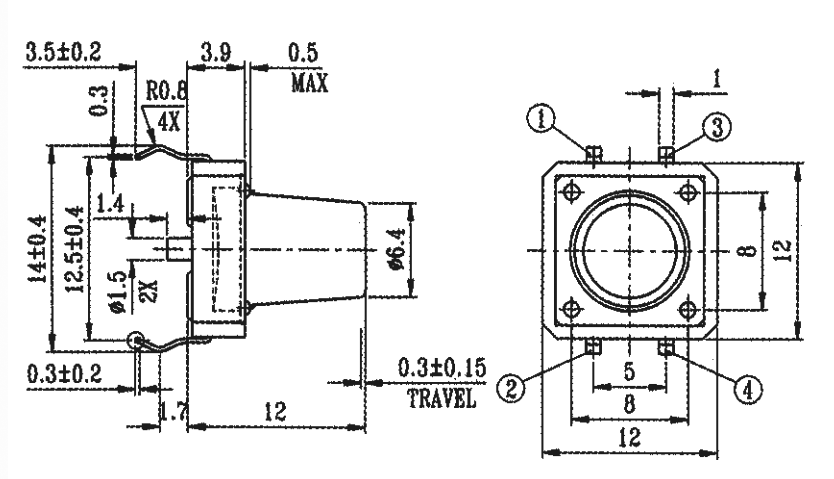

TC-12ED, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT) Параметры: DC 12В 50мА
Ход: 0,3 ± 0,15мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
X 160 ± 50 ≥100000
Z 250 ± 100 ≥50000
чертеж

Схема:



Код
товара		 Марка
18195 TC-17XA

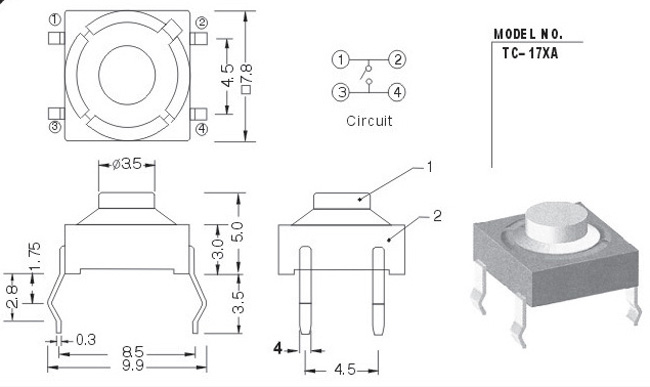

 TC-17XA, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT)   чертеж

Схема:
Код
товара		 Марка Направл. аналоги
18188 TC-12ET да TSF1273T, SWT-9, B3F-4055
18194 TC-12XT нет TSF1273-250AH, TS-040, DTS-24N

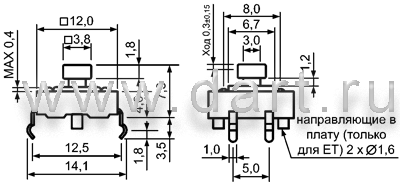

TC-12ET, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT) Параметры: DC 12В 50мА
Ход: 0,3 ± 0,15мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
X 160 ± 50 ≥100000
Z 250 ± 100 ≥50000
чертеж

Схема:
Код
товара		 Марка S (мм) L (мм) аналоги
18423 TC-2401-V 2,4x2,4 3,6 0673, KAN0610-0731BGP, TVDP03
18200 TC-2401-X 2,4x2,4 3,6 0673, TSF6673-250AH-3.15*3.15, KAN0610-0731C, TVDP03
18201 TC-2402 2,4x2,4 3,9 TSF6673-100AH,0673
18203 TC-2801 2,8x2,8 3,6

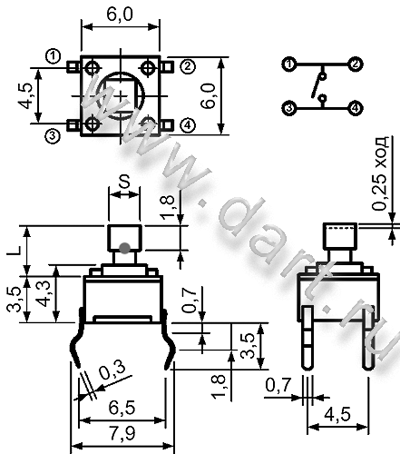

TC-2401, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT) Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
T 100 ± 30 ≥500000
V 130 ± 30 ≥500000
X 160 ± 50 ≥300000
W 170 ± 50 ≥300000
Y 190 ± 50 ≥150000
Z 250 ± 100 ≥100000
чертеж

Схема:
Код
товара		 Марка S (мм) L (мм) аналоги
18202 TC-2412 2,4x2,4 3,6 0673G

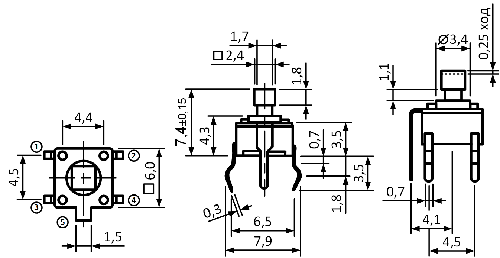

TC-2412, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT) Параметры: DC 12В 50мА
Ход: 0,25 ± 0,1мм
Сопротивление контактов: 100 мОм макс.

Код Сила нажатия
(г) 		Ресурс
(циклов)
T 100 ± 30 ≥500000
V 130 ± 30 ≥500000
X 160 ± 50 ≥300000
W 170 ± 50 ≥300000
Y 190 ± 50 ≥150000
Z 250 ± 100 ≥100000
чертеж

Схема:
Код
товара		 Марка размер X, мм аналоги
18297 TC-3120-Y 4,3
18424 TC-3121-X 5,0 TSY3643CJM-160AK
18298 TC-3121-Y 5,0 TSY3643CJM-190AK
18299 TC-3122-Y   8,0

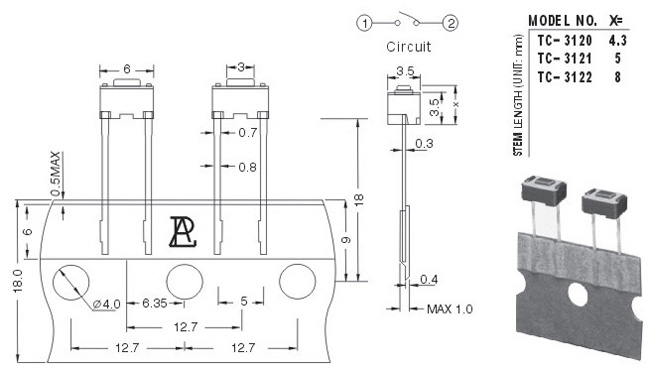

TC-3120, Серия TC (SWT), Тактовые переключатели/Тактовые кнопки (TACT)
Код Сила нажатия
(г) 		Ресурс
(циклов)
X 160 ± 50 ≥300000
Y 190 ± 50 ≥150000
Z 250 ± 100 ≥100000
чертеж

Схема:
