Разъемные клеммники с шагом 5.0 мм

Разъёмные клеммники с шагом 5,0 мм состоят из двух частей – вилки для монтажа на печатную плату и розетки с винтовым или пружинным зажимом провода. Разъемные клеммники с шагом 5,0 мм предназначены для применения внутри электронной аппаратуры, могут быть использованы для подключения сигнальных цепей и цепей питания к устройству. Разъёмные клеммники с шагом 5,0 мм выпускаются однорядные и двухрядные, в различных вариантах исполнения - прямые, угловые, с винтовой фиксацией разъёма. Разъёмные клеммники с шагом 5,0 мм соответствуют международным стандартам IEC60998, IEC61984, UL1059, UL486E, CSA C22.2 No.158.

Общие характеристики:

  • Шаг, мм: 5
  • Винты: M2.5, сталь хромированная + оцинкованная
  • Материал корпуса: PA66, UL94V-0
  • Ток, А /: 10/15
  • Диаметр провода, AWG (мм2): 28-12 (2,5)
  • Таблица серий

    Код Наименование
    серии
    Особенности Количество
    выводов
    Покрытие
    контактов
    Напряжение, В / Выдерживаемое
    напряжение
    Рабочая
    температура,
    °C

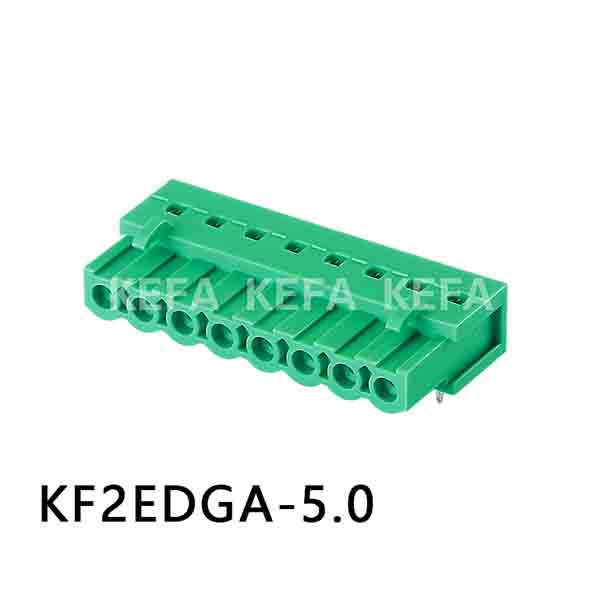

    3514 KF2EDGA-5.0 серия KF2EDGA-5.0 Розетки однорядные угловые на плату 2...24 фосфорная бронза луженая 300/300 AC2500V/1Min -40...+120

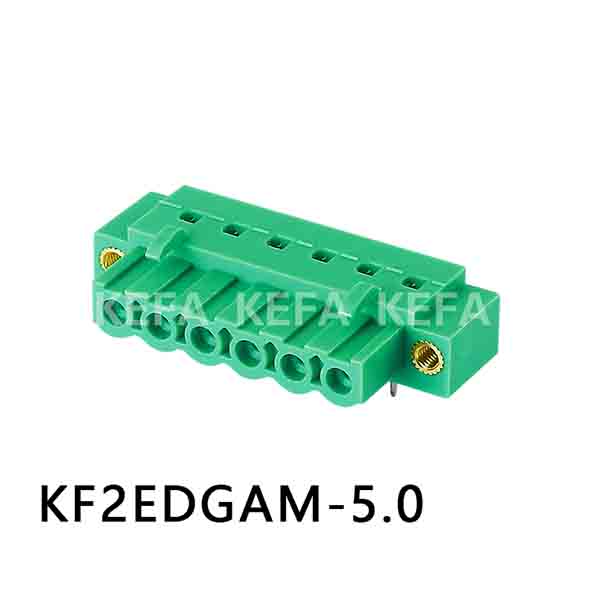

    3517 KF2EDGAM-5.0 серия KF2EDGAM-5.0 Розетки однорядные угловые на плату с монтажными ушами 2...24 фосфорная бронза луженая 300/300 AC2500V/1Min -40...+120

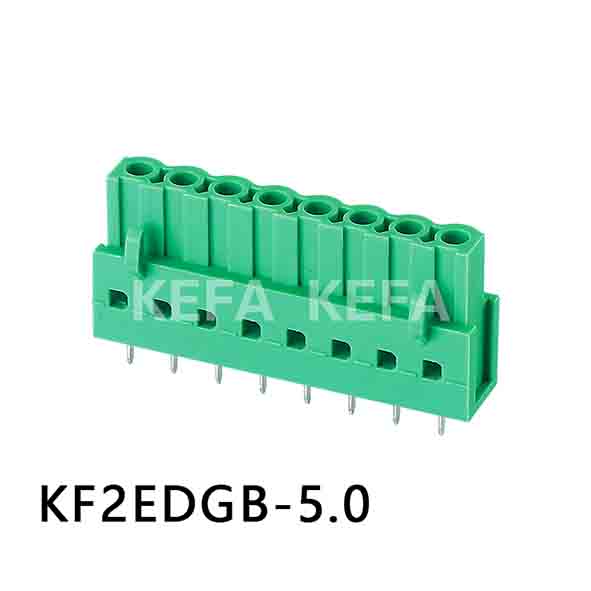

    3520 KF2EDGB-5.0 серия KF2EDGB-5.0 Розетки однорядные прямые на плату 2...24 фосфорная бронза луженая 300/300 AC2500V/1Min -40...+120

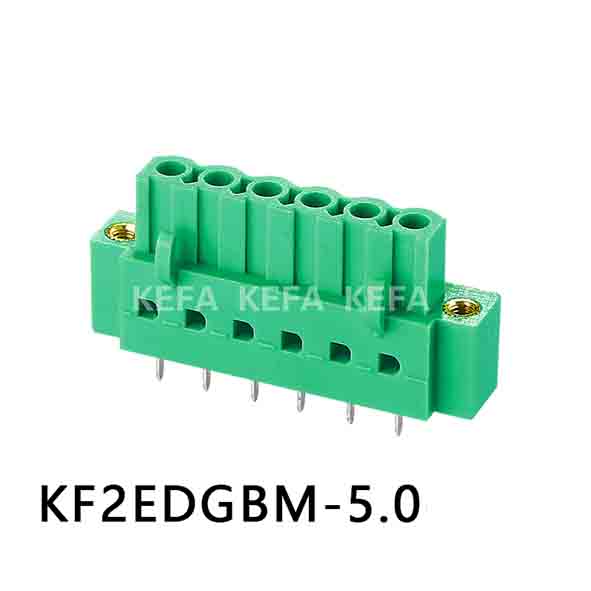

    3523 KF2EDGBM-5.0 серия KF2EDGBM-5.0 Розетки однорядные прямые на плату с монтажными ушами 2...24 фосфорная бронза луженая 300/300 AC2500V/1Min -40...+120

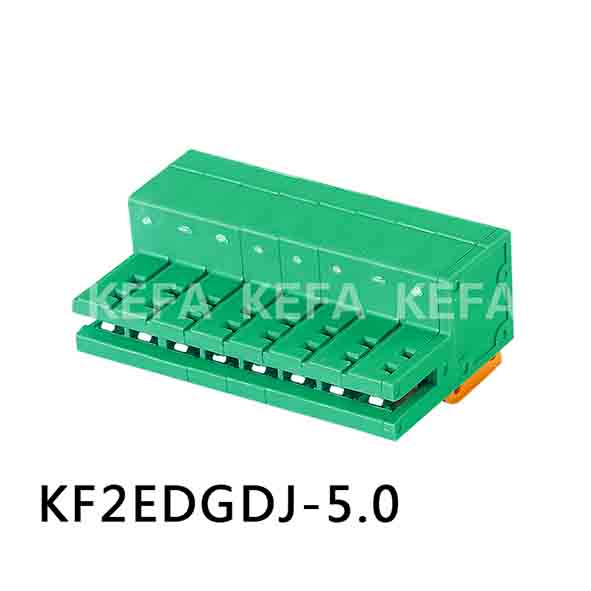

    2799 KF2EDGDJ-5.0 серия KF2EDGDJ-5.0 Вилки однорядные на плату 1...xx фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105

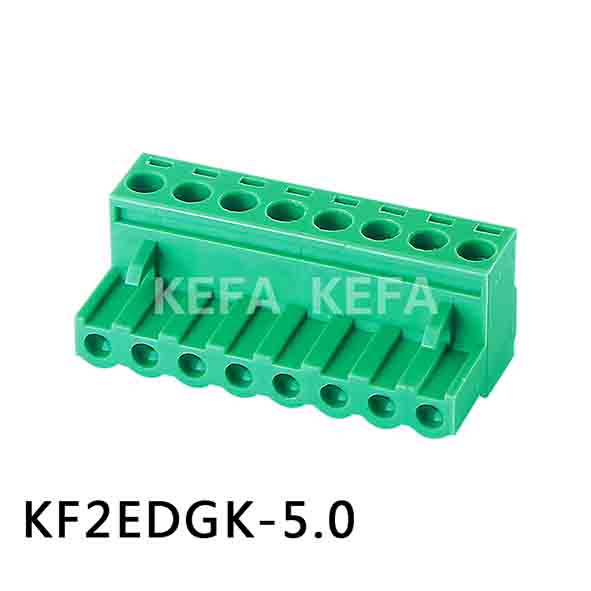

    3629 KF2EDGK-5.0 серия KF2EDGK-5.0 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/320 AC2500V/1Min -40...+105

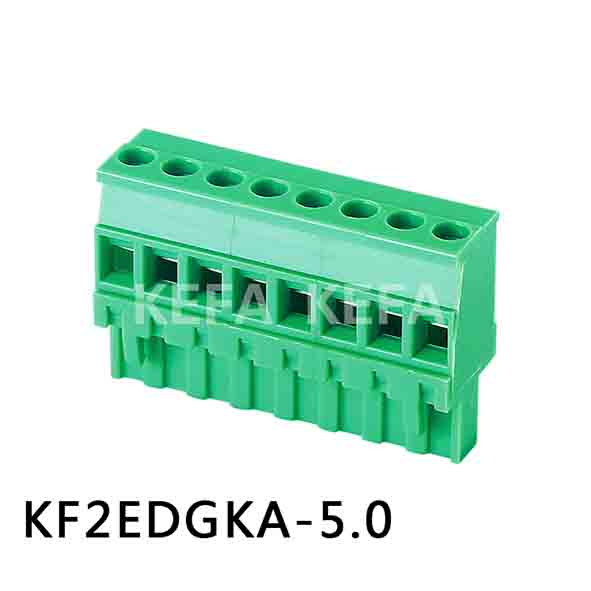

    3630 KF2EDGKA-5.0 серия KF2EDGKA-5.0 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/320 AC2500V/1Min -40...+105

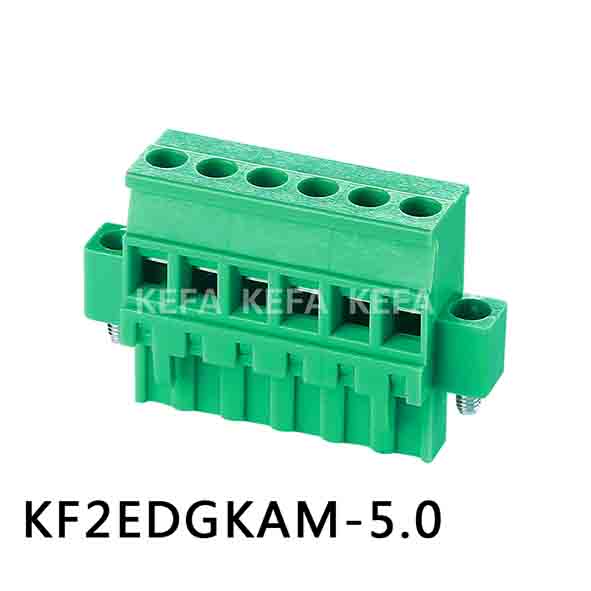

    3631 KF2EDGKAM-5.0 серия KF2EDGKAM-5.0 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/320 AC2500V/1Min -40...+105

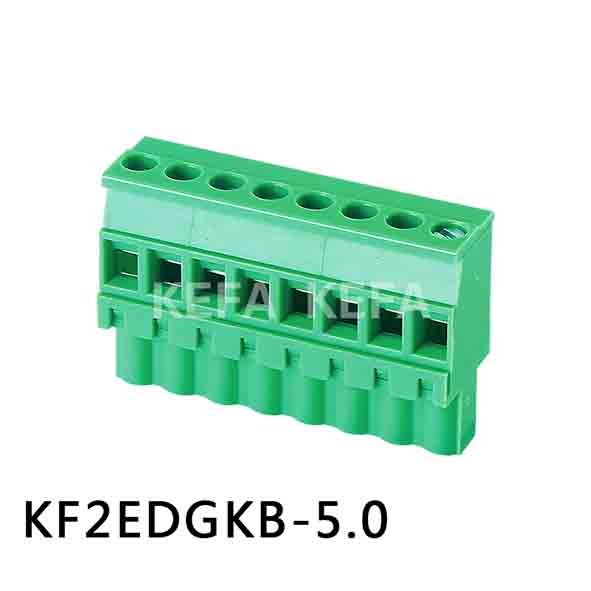

    3632 KF2EDGKB-5.0 серия KF2EDGKB-5.0 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/320 AC2500V/1Min -40...+105

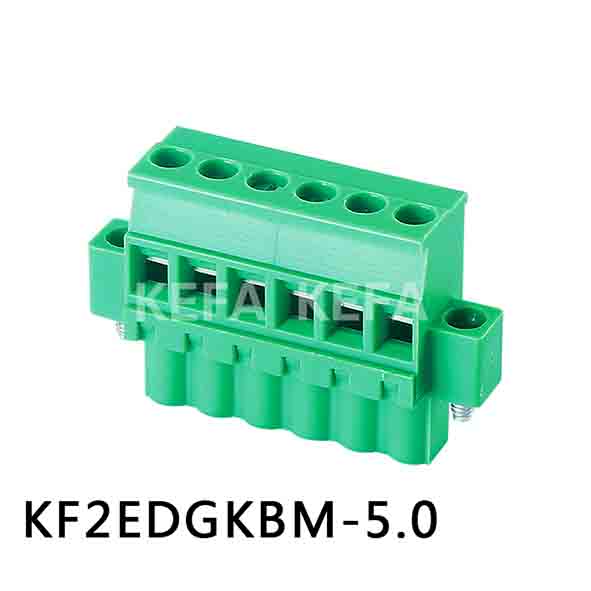

    3633 KF2EDGKBM-5.0 серия KF2EDGKBM-5.0 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/320 AC2500V/1Min -40...+105

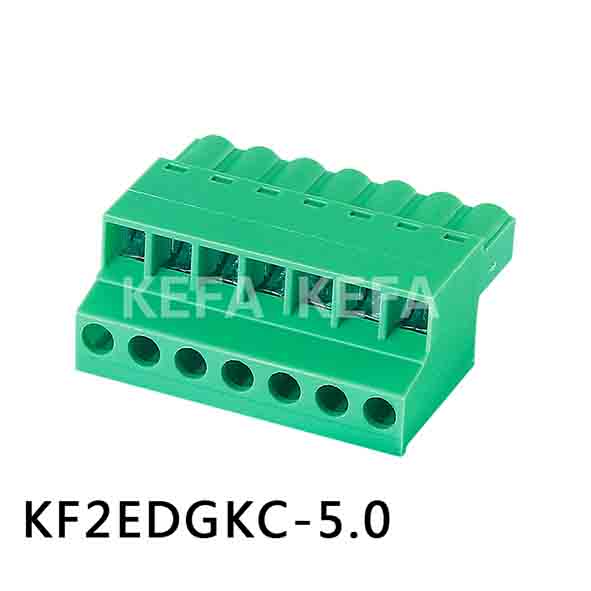

    3634 KF2EDGKC-5.0 серия KF2EDGKC-5.0 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/320 AC2500V/1Min -40...+105

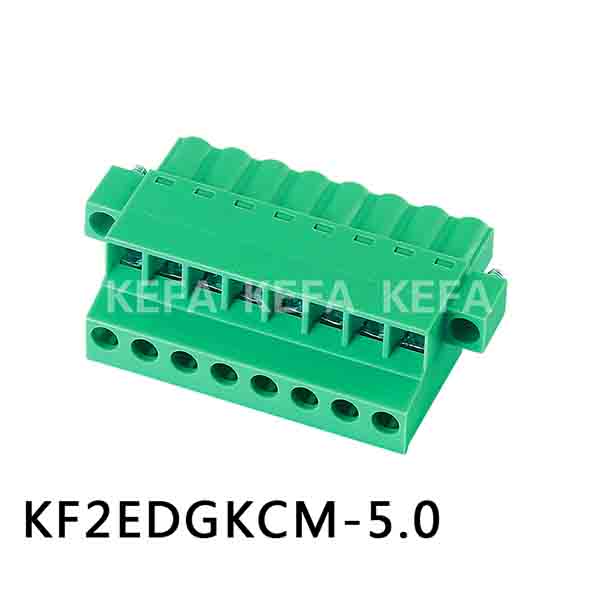

    3635 KF2EDGKCM-5.0 серия KF2EDGKCM-5.0 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/320 AC2500V/1Min -40...+105

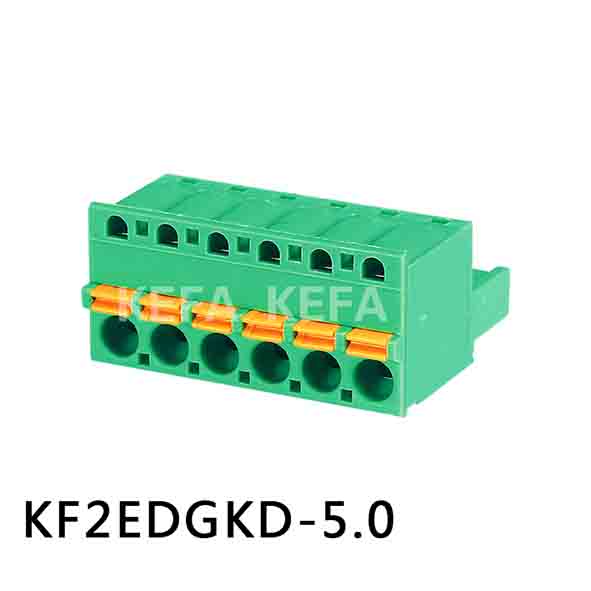

    3636 KF2EDGKD-5.0 серия KF2EDGKD-5.0 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105

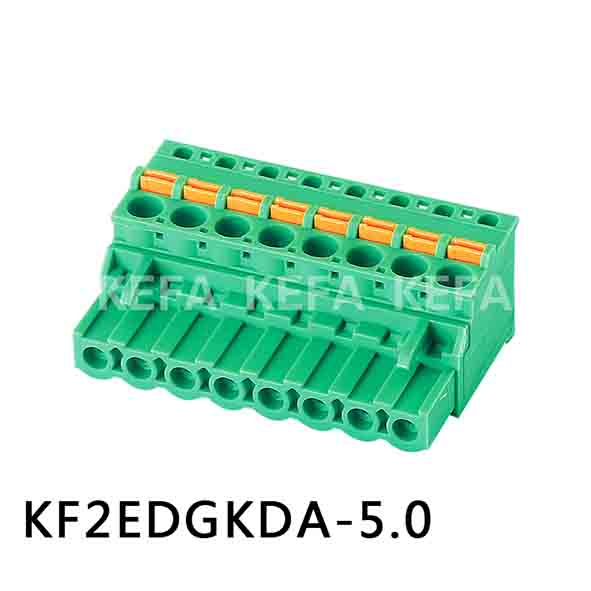

    2797 KF2EDGKDA-5.0 серия KF2EDGKDA-5.0 Розетки однорядные на провод с угловыми входами проводов под пружинные зажимы 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105

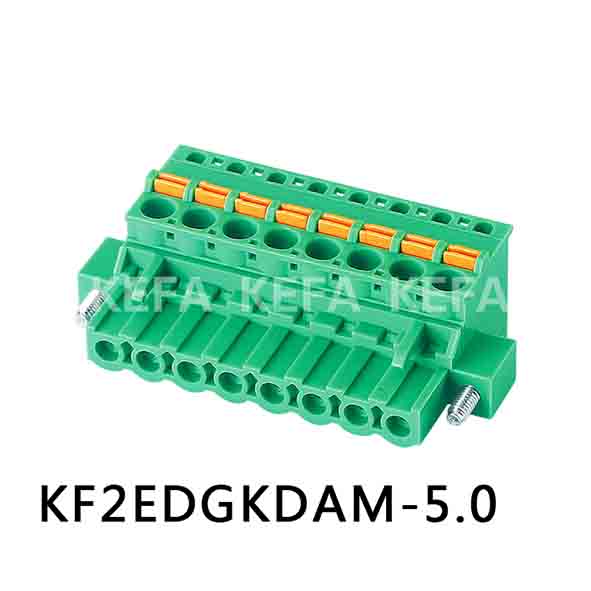

    7361 KF2EDGKDAM-5.0 серия KF2EDGKDAM-5.0 Розетки однорядные на провод с угловыми входами проводов под пружинные зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105
    7362 KF2EDGKDB-5.0 серия KF2EDGKDB-5.0 Розетки однорядные на провод с угловыми входами проводов под пружинные зажимы 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105

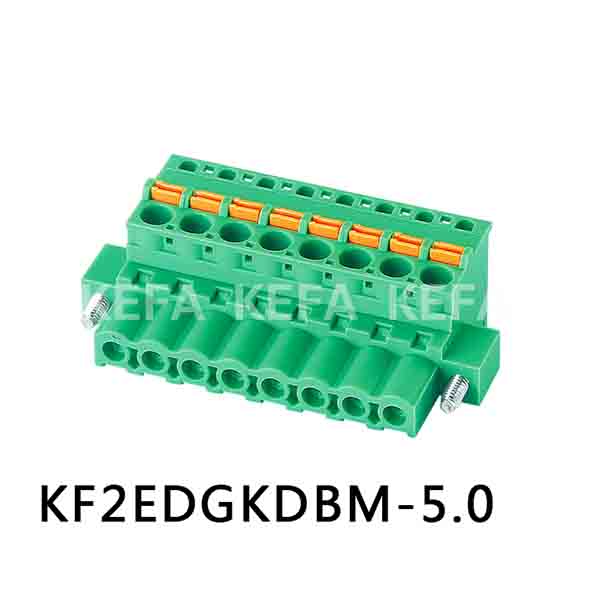

    2800 KF2EDGKDBM-5.0 серия KF2EDGKDBM-5.0 Розетки однорядные на провод с угловыми входами проводов под пружинные зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105

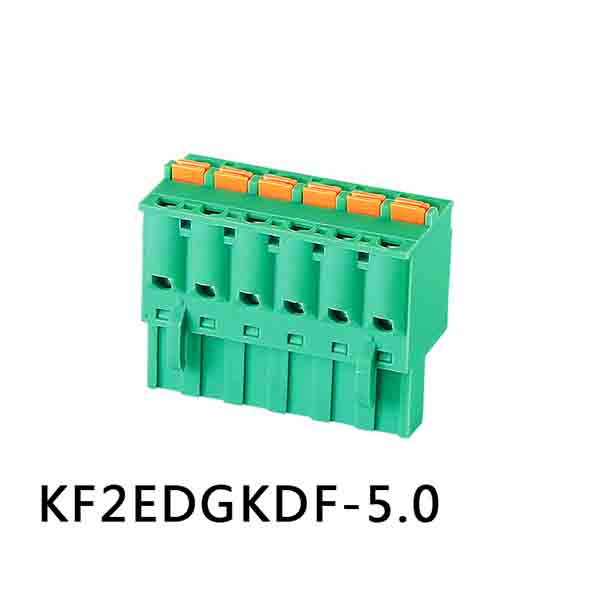

    7368 KF2EDGKDF-5.0 серия KF2EDGKDF-5.0 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105

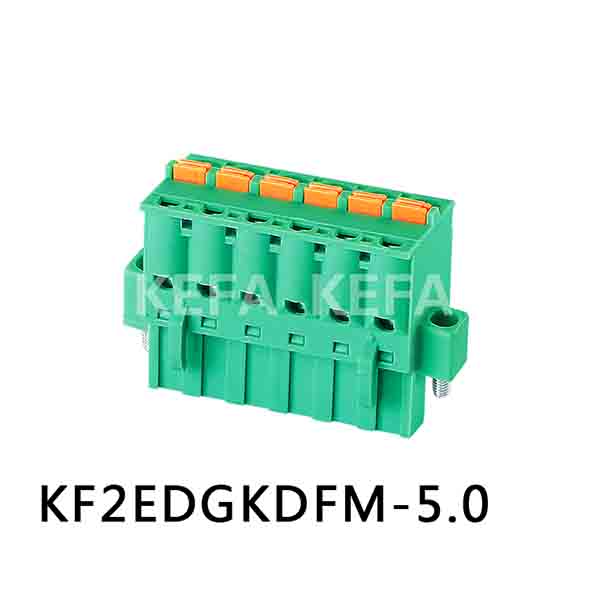

    7369 KF2EDGKDFM-5.0 серия KF2EDGKDFM-5.0 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105

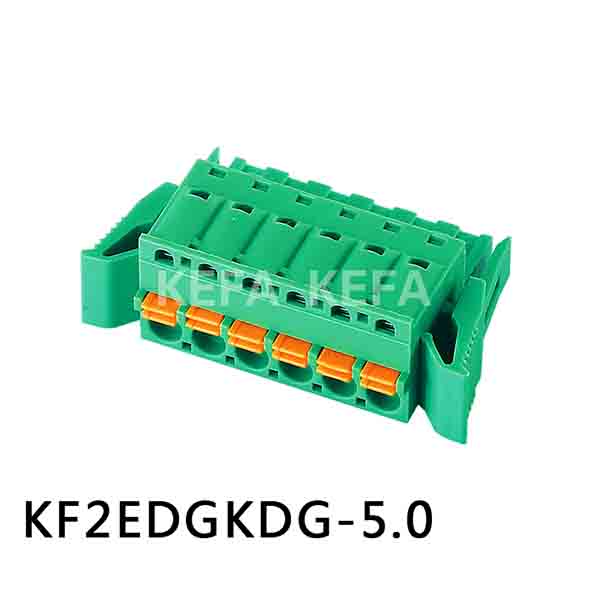

    2801 KF2EDGKDG-5.0 серия KF2EDGKDG-5.0 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы с боковыми защелками 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105

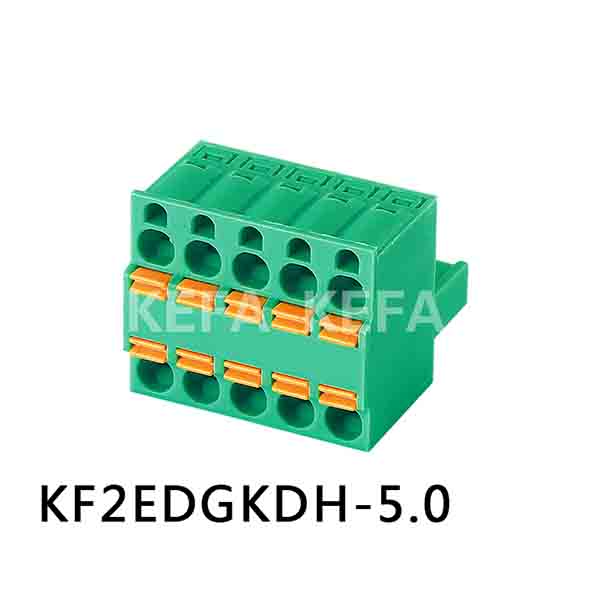

    3246 KF2EDGKDH-5.0 серия KF2EDGKDH-5.0 Розетки двухрядные на провод с прямыми входами проводов под пружинные зажимы 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105

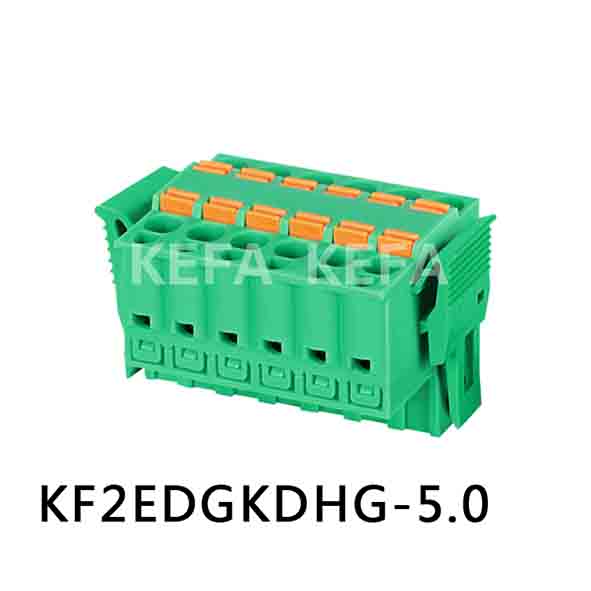

    3247 KF2EDGKDHG-5.0 серия KF2EDGKDHG-5.0 Розетки двухрядные на провод с прямыми входами проводов под пружинные зажимы с боковыми защелками 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105

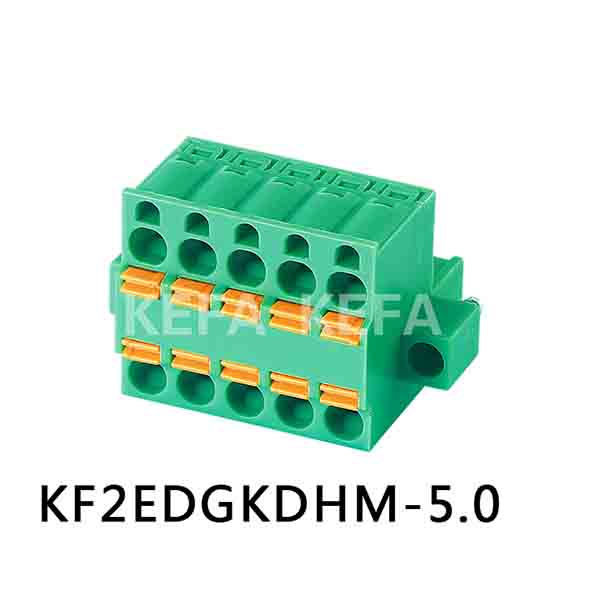

    3586 KF2EDGKDHM-5.0 серия KF2EDGKDHM-5.0 Розетки двухрядные на провод с прямыми входами проводов под пружинные зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105

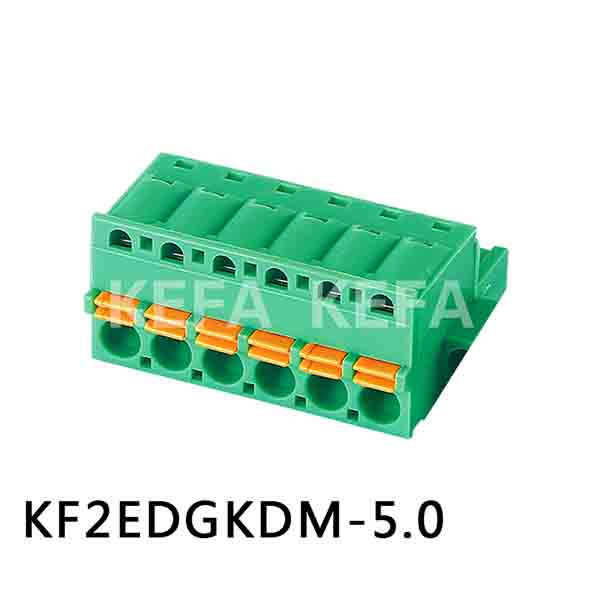

    3585 KF2EDGKDM-5.0 серия KF2EDGKDM-5.0 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105

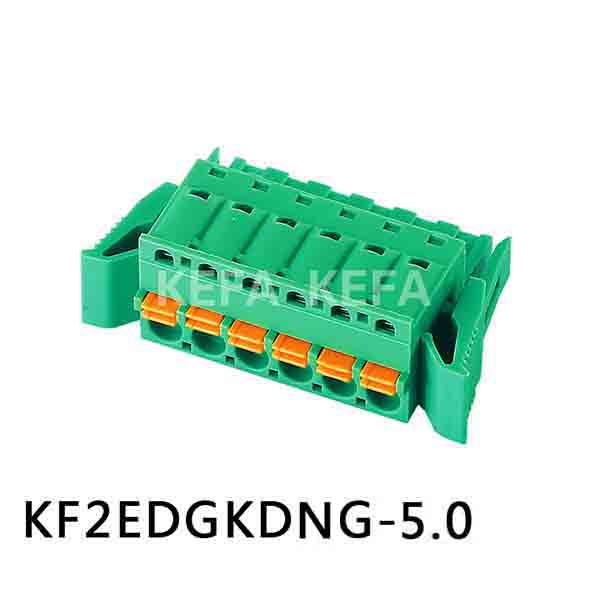

    7365 KF2EDGKDNG-5.0 серия KF2EDGKDNG-5.0 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы, с защелками 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105
    7366 KF2EDGKDNM-5.0 серия KF2EDGKDNM-5.0 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы, с монтажными ушами 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105

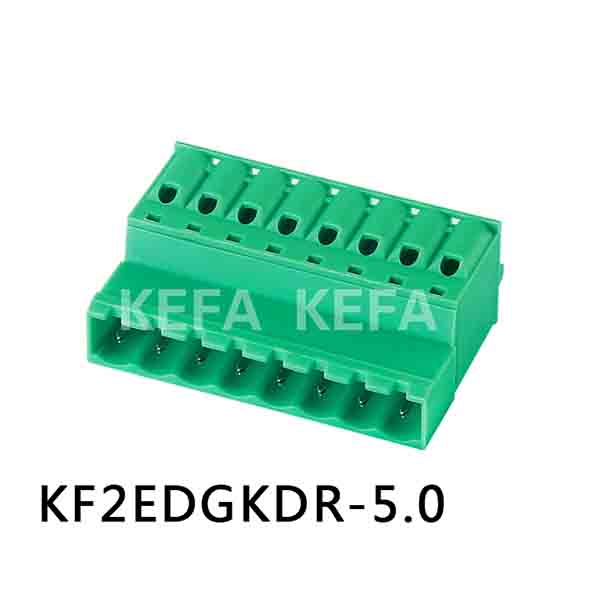

    3638 KF2EDGKDR-5.0 серия KF2EDGKDR-5.0 Вилки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105

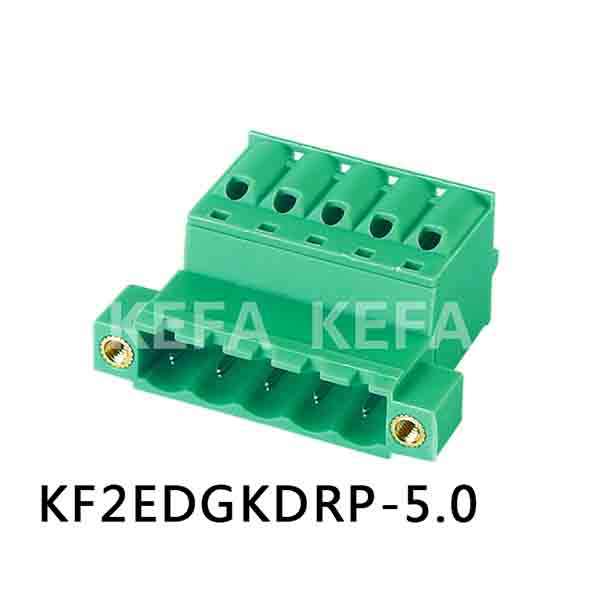

    3640 KF2EDGKDRP-5.0 серия KF2EDGKDRP-5.0 Вилки однорядные на провод с прямыми входами проводов под пружинные зажимы, с закладными гайками 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105

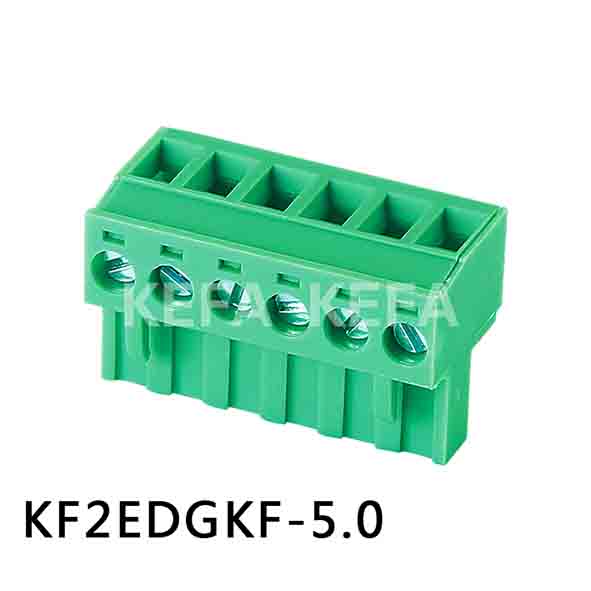

    3642 KF2EDGKF-5.0 серия KF2EDGKF-5.0 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/320 AC2500V/1Min -40...+105

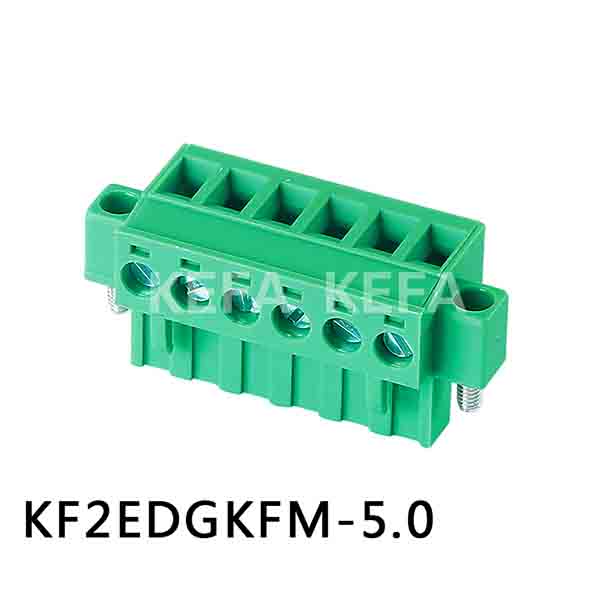

    3643 KF2EDGKFM-5.0 серия KF2EDGKFM-5.0 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/320 AC2500V/1Min -40...+105

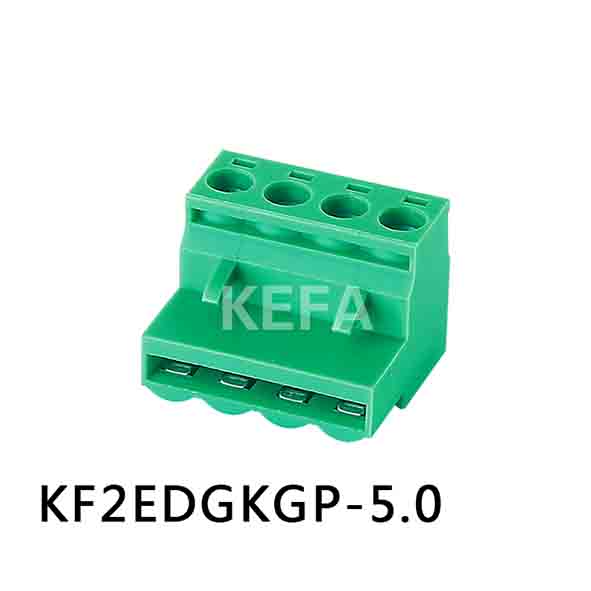

    7367 KF2EDGKGP-5.0 серия KF2EDGKGP-5.0 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105

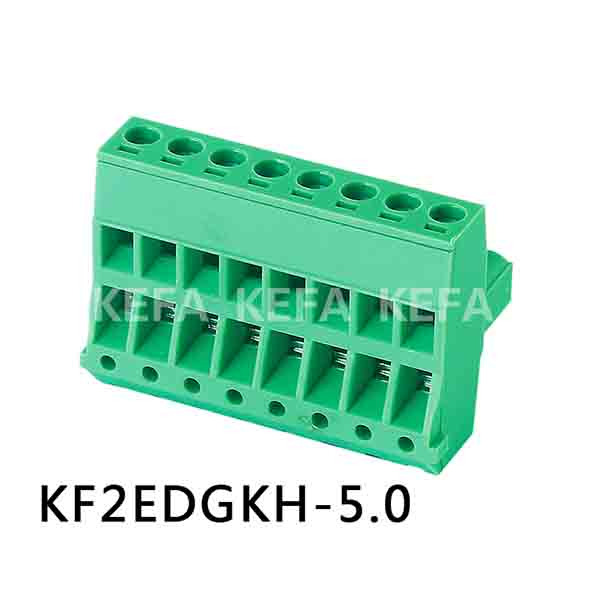

    7363 KF2EDGKH-5.0 серия KF2EDGKH-5.0 Розетки на два провода с прямыми входами под зажим винтами 2...24 фосфорная бронза никелировнная 300/320 AC2500V/1Min -40...+105

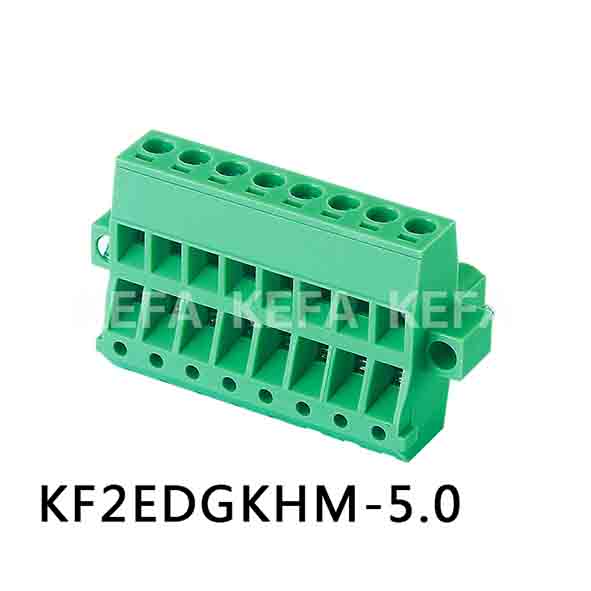

    7364 KF2EDGKHM-5.0 серия KF2EDGKHM-5.0 Розетки на два провода с прямыми входами под зажим винтами и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/320 AC2500V/1Min -40...+105

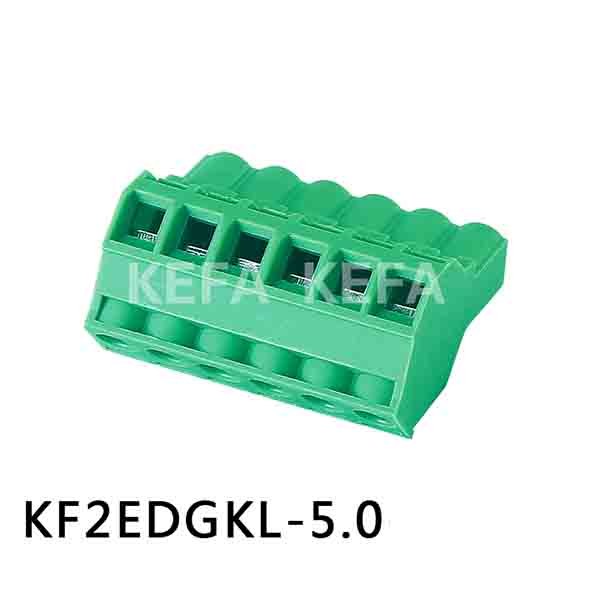

    3644 KF2EDGKL-5.0 серия KF2EDGKL-5.0 Розетки однорядные на провод с входами проводов под углом 45 град. под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/320 AC2500V/1Min -40...+105

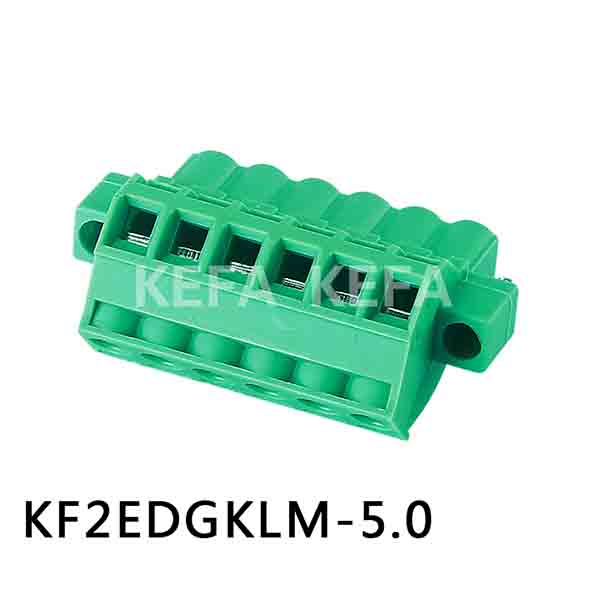

    3645 KF2EDGKLM-5.0 серия KF2EDGKLM-5.0 Розетки однорядные на провод с входами проводов под углом 45 град. под винтовые зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/320 AC2500V/1Min -40...+105

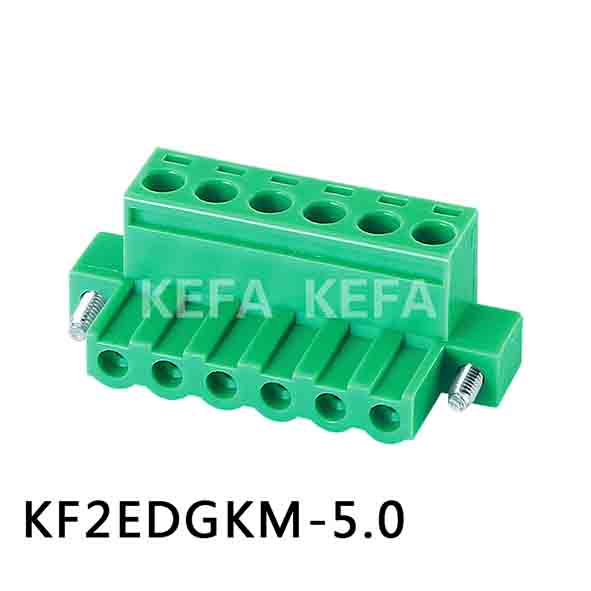

    3646 KF2EDGKM-5.0 серия KF2EDGKM-5.0 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/320 AC2500V/1Min -40...+105

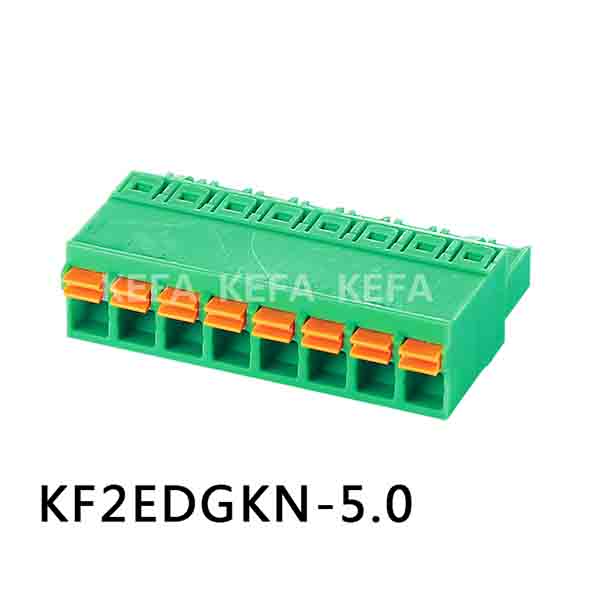

    3647 KF2EDGKN-5.0 серия KF2EDGKN-5.0 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24 фосфорная бронза никелировнная 300/300 AC2500V/1Min -40...+105

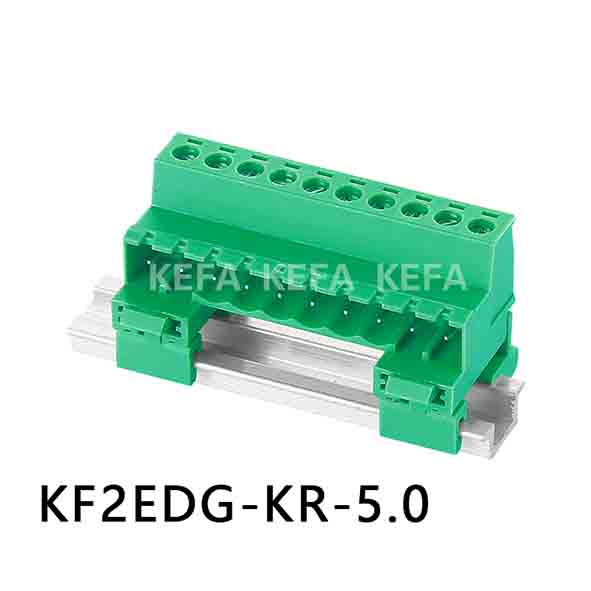

    3650 KF2EDG-KR-5.0 серия KF2EDG-KR-5.0 Вилки однорядные на DIN-рейку 2...24 латунь луженая 300/300 AC2000V/1Min -40...+120

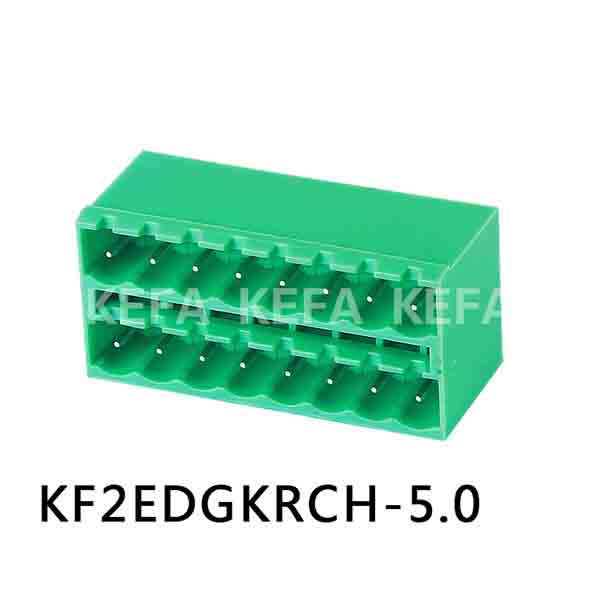

    3651 KF2EDGKRCH-5.0 серия KF2EDGKRCH-5.0 Вилки двухрядные угловые на плату 2...24 латунь луженая 300/300 AC2500V/1Min -40...+105

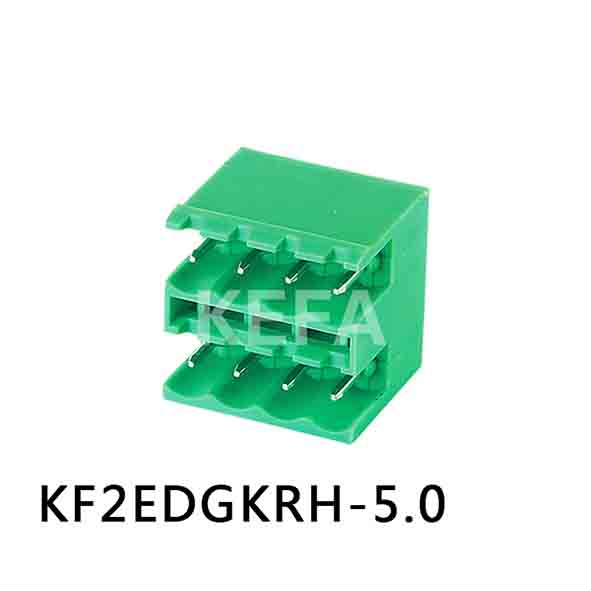

    3652 KF2EDGKRH-5.0 серия KF2EDGKRH-5.0 Вилки двухрядные угловые на плату 2...24 латунь луженая 300/300 AC2500V/1Min -40...+105

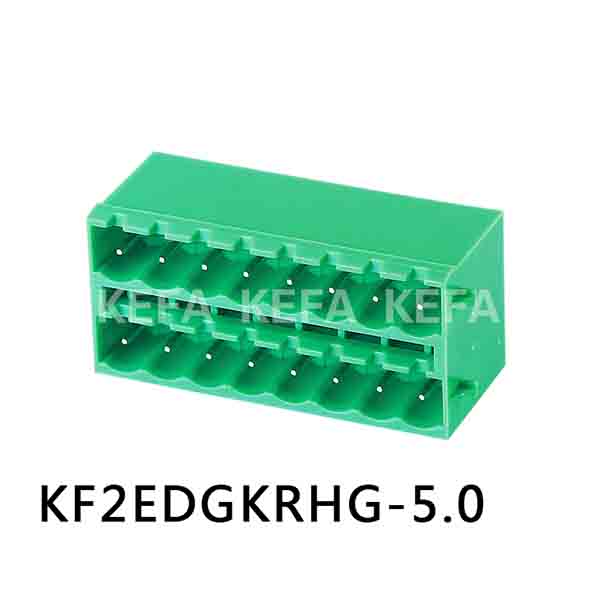

    3653 KF2EDGKRHG-5.0 серия KF2EDGKRHG-5.0 Вилки двухрядные угловые на плату с боковыми защелками 2...24 латунь луженая 300/300 AC2500V/1Min -40...+105

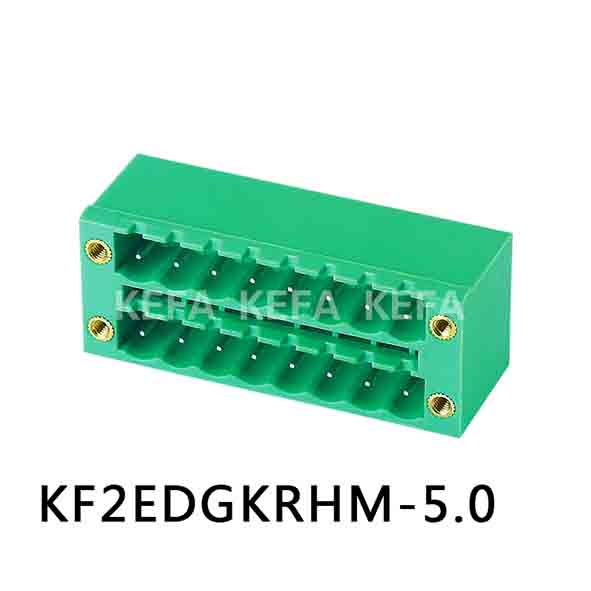

    3654 KF2EDGKRHM-5.0 серия KF2EDGKRHM-5.0 Вилки двухрядные угловые на плату с закладными гайками 2...24 латунь луженая 300/300 AC2500V/1Min -40...+105

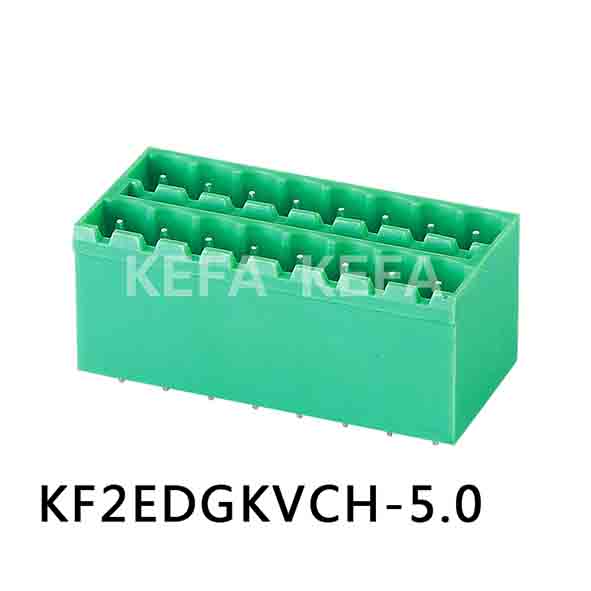

    3655 KF2EDGKVCH-5.0 серия KF2EDGKVCH-5.0 Вилки двухрядные прямые на плату 2...24 латунь луженая 300/300 AC2500V/1Min -40...+105

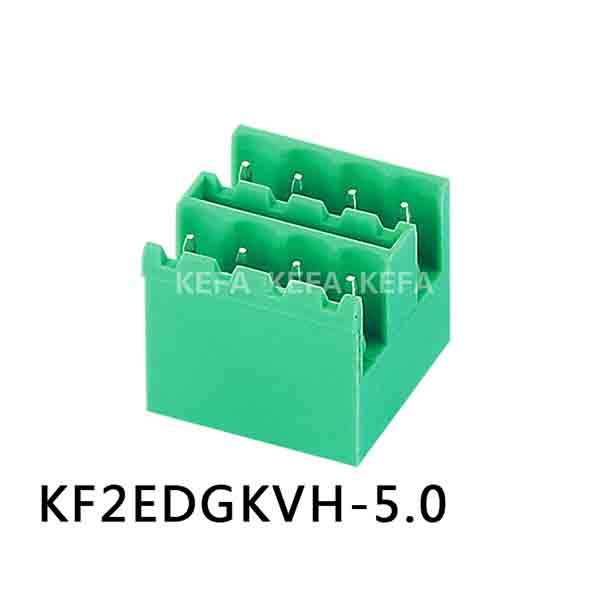

    3656 KF2EDGKVH-5.0 серия KF2EDGKVH-5.0 Вилки двухрядные прямые на плату 2...24 латунь луженая 300/300 AC2500V/1Min -40...+105

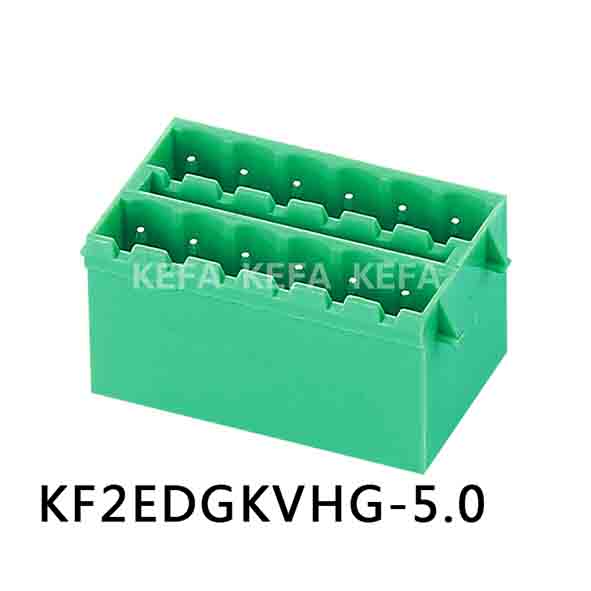

    3657 KF2EDGKVHG-5.0 серия KF2EDGKVHG-5.0 Вилки двухрядные прямые на плату, с боковыми защелками 2...24 латунь луженая 300/300 AC2500V/1Min -40...+105

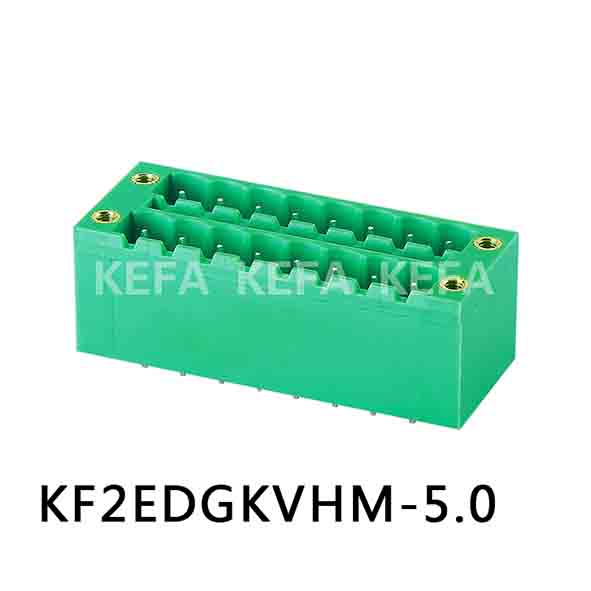

    3658 KF2EDGKVHM-5.0 серия KF2EDGKVHM-5.0 Вилки двухрядные прямые на плату с закладными гайками 2...24 латунь луженая 300/300 AC2500V/1Min -40...+105

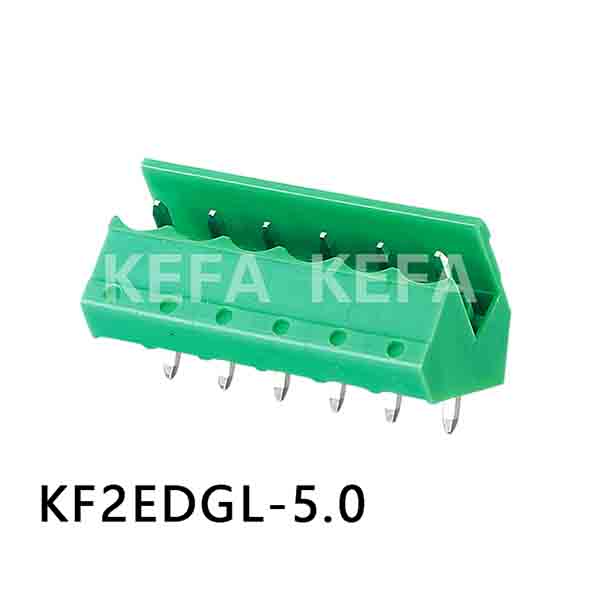

    3659 KF2EDGL-5.0 серия KF2EDGL-5.0 Вилки однорядные на плату с входом под 45 град 2...24 латунь луженая 300/300 AC2500V/1Min -40...+120

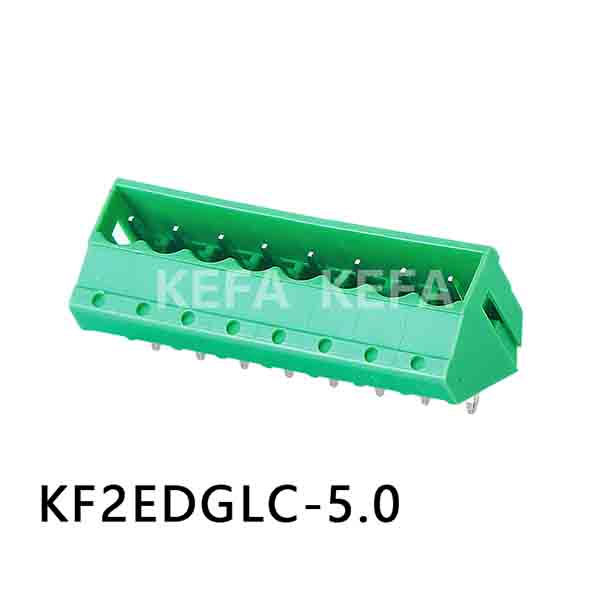

    3660 KF2EDGLC-5.0 серия KF2EDGLC-5.0 Вилки однорядные угловые 45 град. на плату 2...24 латунь луженая 300/300 AC2500V/1Min -40...+120

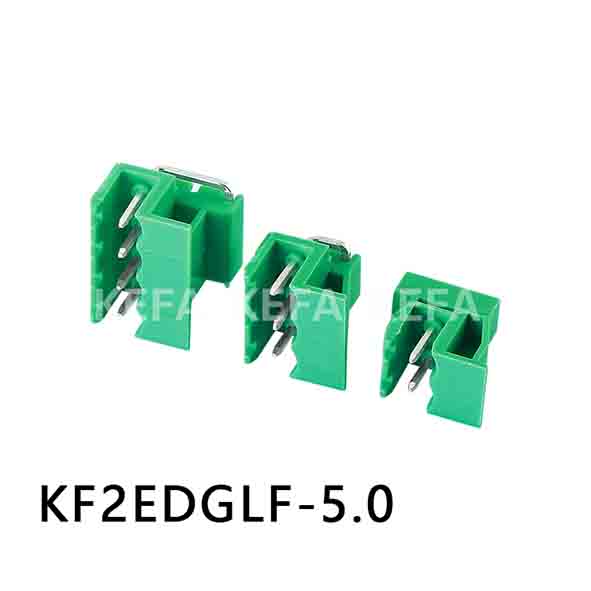

    3661 KF2EDGLF-5.0 серия KF2EDGLF-5.0 Переходник вилки-вилки 2...4 латунь луженая 300/300 AC2500V/1Min -40...+120

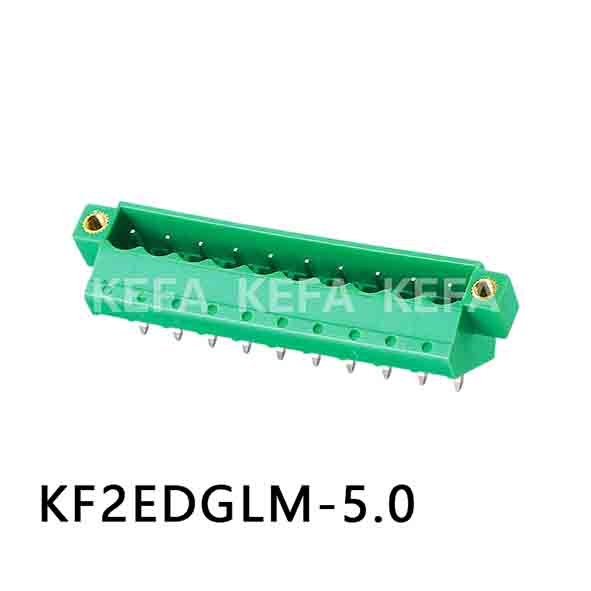

    7370 KF2EDGLM-5.0 серия KF2EDGLM-5.0 Вилки однорядные угловые 45 град. на плату, с закладными гайками 2...24 латунь луженая 300/300 AC2500V/1Min -40...+120

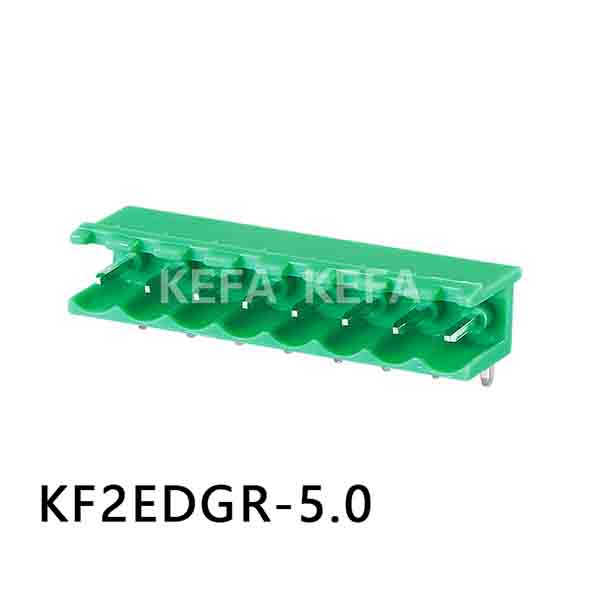

    3662 KF2EDGR-5.0 серия KF2EDGR-5.0 Вилки однорядные угловые на плату 2...24 латунь луженая 300/300 AC2500V/1Min -40...+120

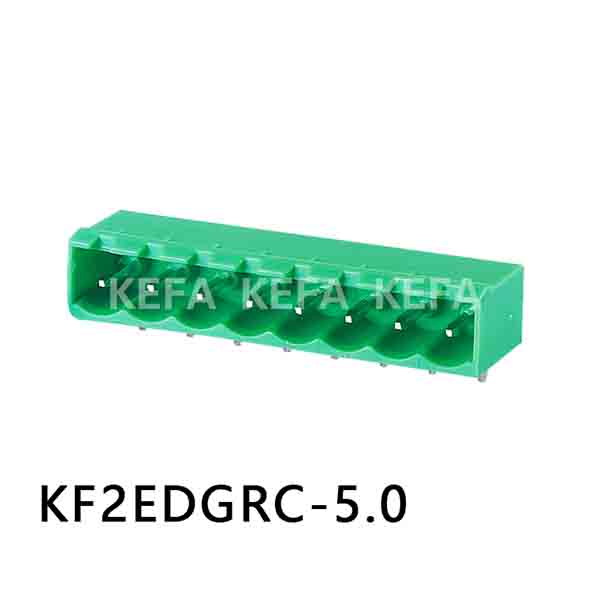

    3663 KF2EDGRC-5.0 серия KF2EDGRC-5.0 Вилки однорядные угловые на плату 2...24 латунь луженая 300/300 AC2500V/1Min -40...+120

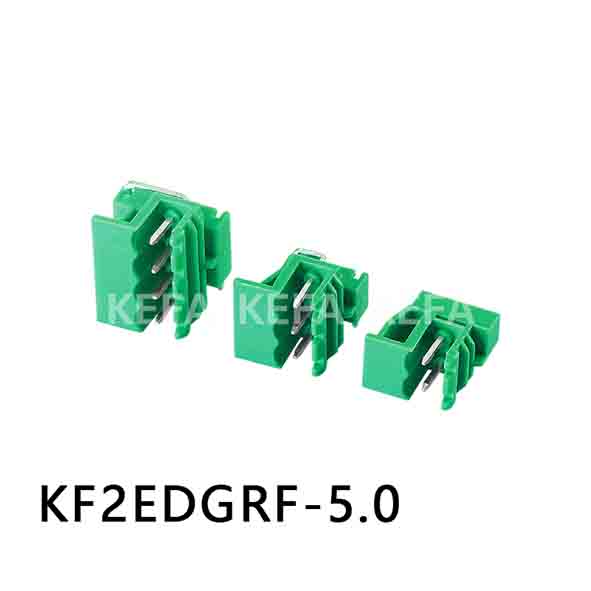

    3664 KF2EDGRF-5.0 серия KF2EDGRF-5.0 Вилки однорядные угловые на плату 2...4 латунь луженая 300/300 AC2500V/1Min -40...+120

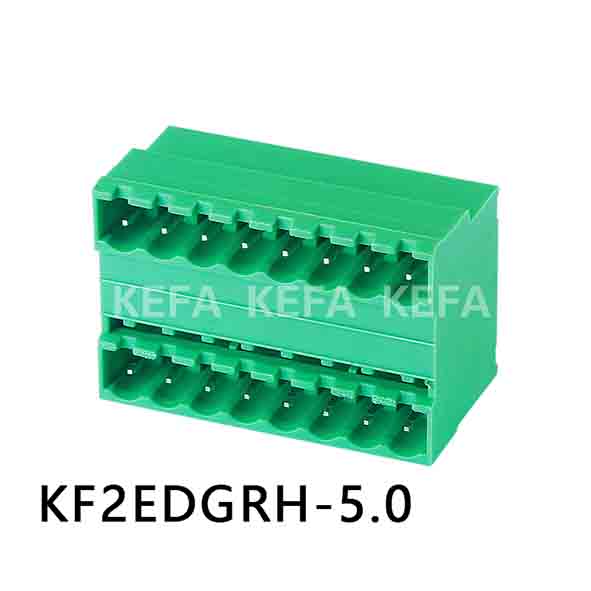

    3665 KF2EDGRH-5.0 серия KF2EDGRH-5.0 Вилки угловые двухрядные на плату 2*(2...24) латунь луженая 300/300 AC2500V/1Min -40...+120

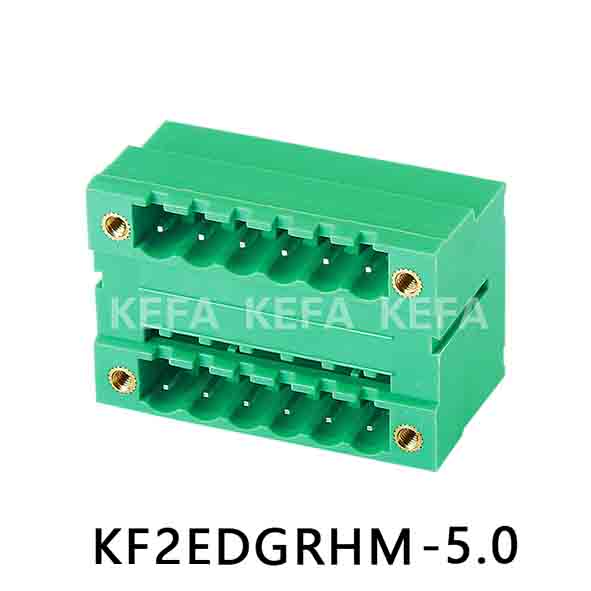

    3666 KF2EDGRHM-5.0 серия KF2EDGRHM-5.0 Вилки угловые двухрядные на плату с закладными гайками 2*(2...24) латунь луженая 300/300 AC2500V/1Min -40...+120

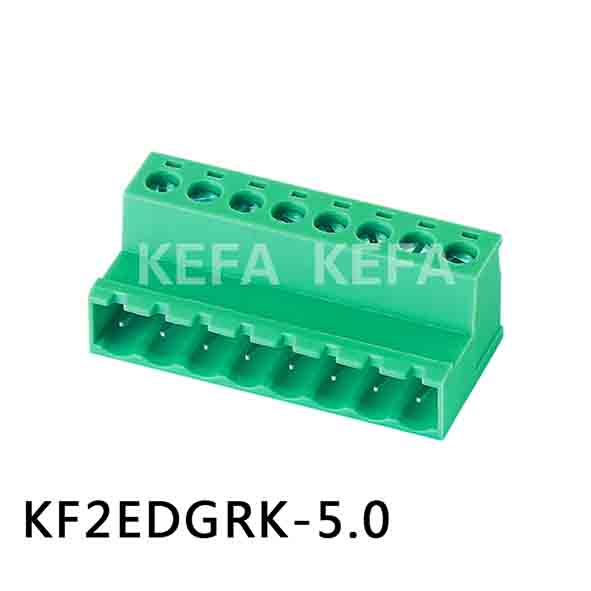

    3667 KF2EDGRK-5.0 серия KF2EDGRK-5.0 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/320 AC2500V/1Min -40...+105

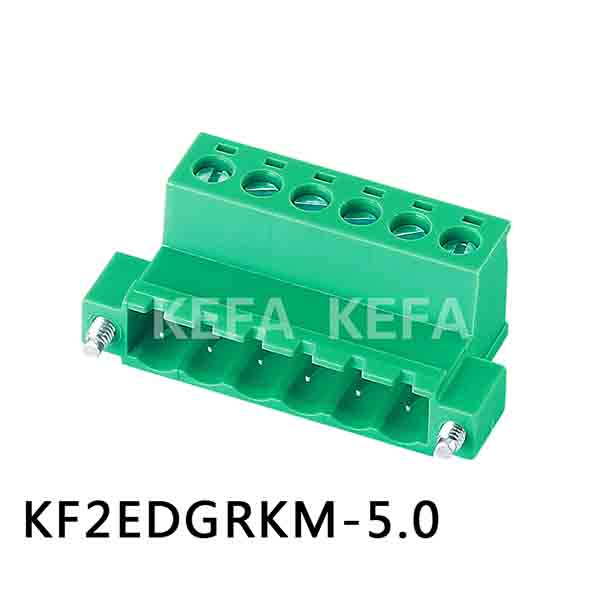

    3668 KF2EDGRKM-5.0 серия KF2EDGRKM-5.0 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы с монтажными ушами 2...24 фосфорная бронза никелировнная 300/320 AC2500V/1Min -40...+105

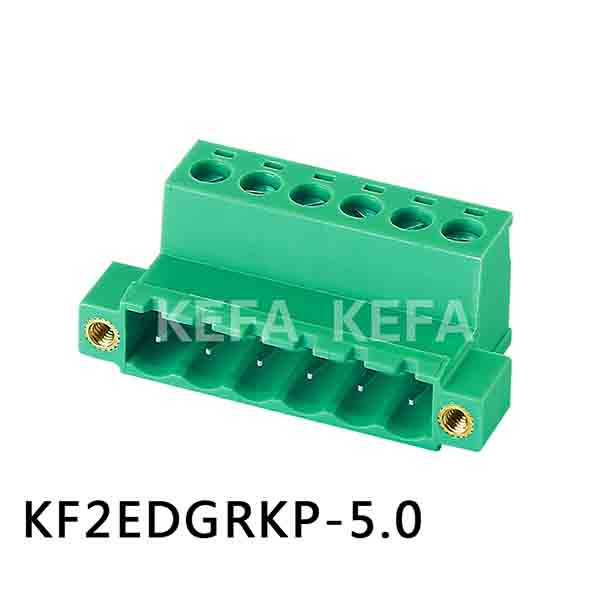

    3669 KF2EDGRKP-5.0 серия KF2EDGRKP-5.0 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы с закладными гайками 2...24 фосфорная бронза никелировнная 300/320 AC2500V/1Min -40...+105

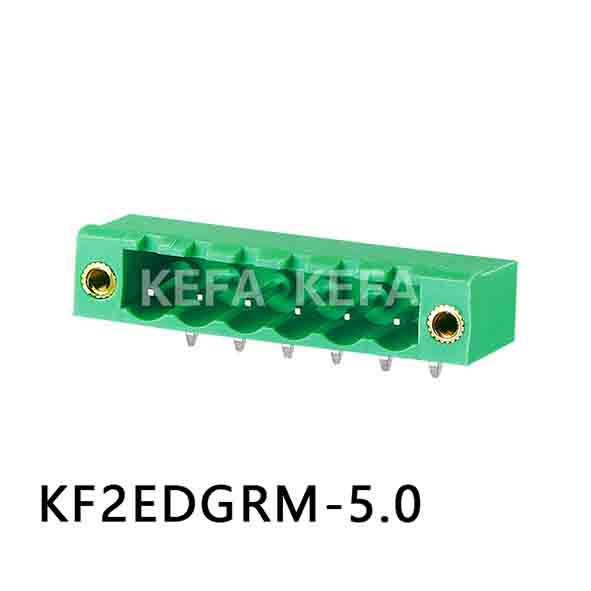

    3670 KF2EDGRM-5.0 серия KF2EDGRM-5.0 Вилки однорядные угловые на плату с закладными гайками 2...24 латунь луженая 300/300 AC2500V/1Min -40...+120

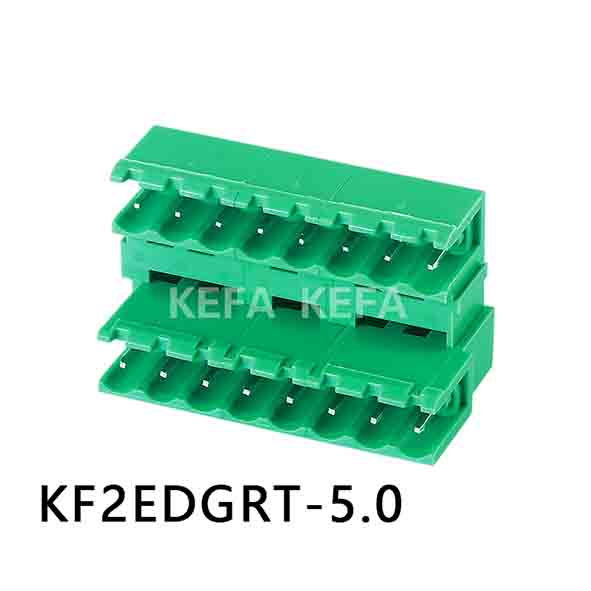

    3671 KF2EDGRT-5.0 серия KF2EDGRT-5.0 Вилки двухрядные угловые ступенчатые на плату 2*(2...24) латунь луженая 300/300 AC2500V/1Min -40...+120

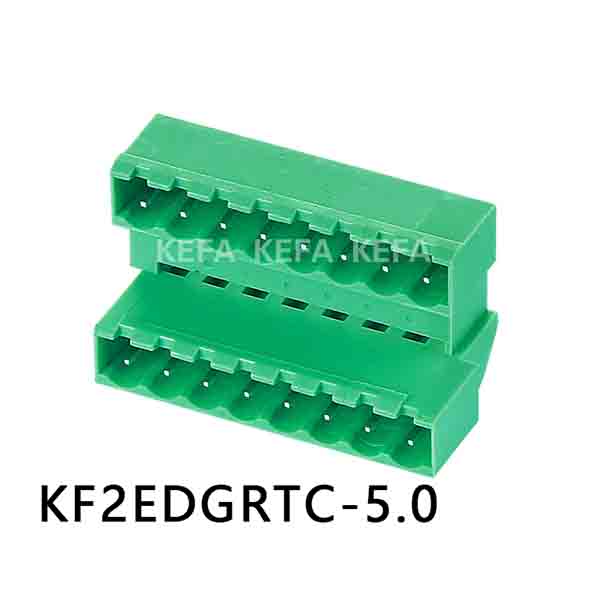

    3672 KF2EDGRTC-5.0 серия KF2EDGRTC-5.0 Вилки двухрядные угловые ступенчатые на плату 2*(2...24) латунь луженая 300/300 AC2500V/1Min -40...+120

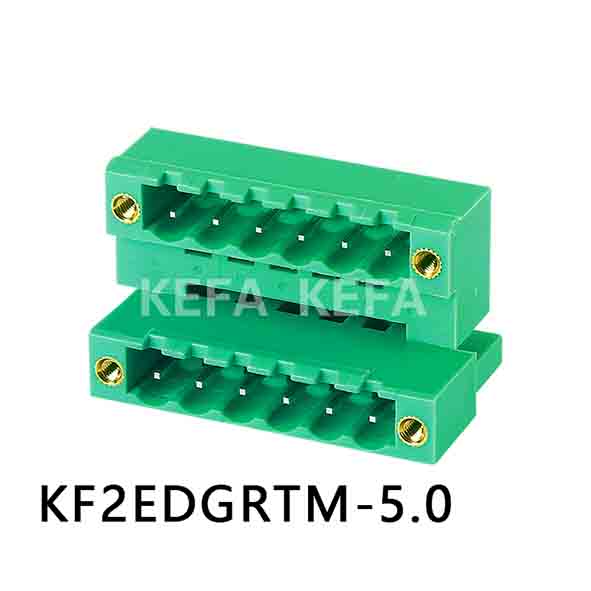

    3673 KF2EDGRTM-5.0 серия KF2EDGRTM-5.0 Вилки двухрядные угловые ступенчатые на плату с закладными гайками 2*(2...24) латунь луженая 300/300 AC2500V/1Min -40...+120

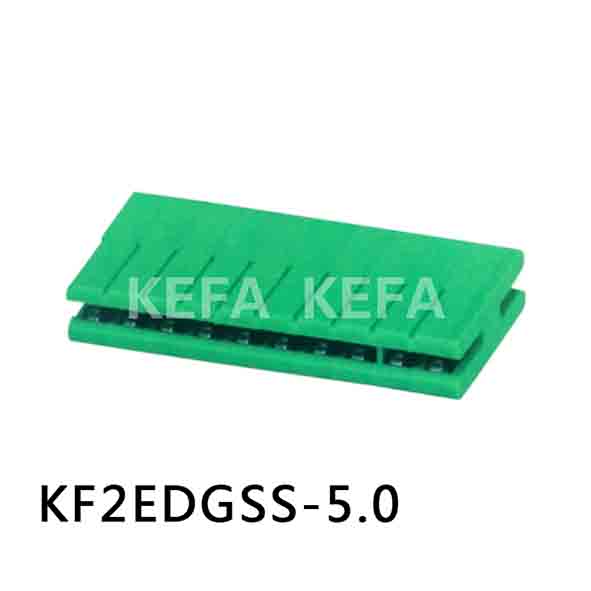

    3674 KF2EDGSS-5.0 серия KF2EDGSS-5.0 Переходники розетки-розетки наращиваемые 1...xx   300/300 AC2500V/1Min -40...+105

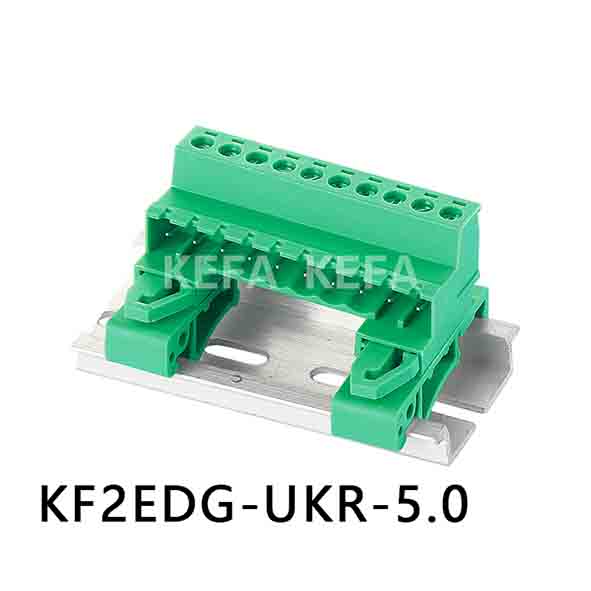

    3675 KF2EDG-UKR-5.0 серия KF2EDG-UKR-5.0 перходник Вилки-Розетки однорядные на DIN-рейку с винтовыми зажимами проводов 2...24 латунь луженая 300/300 AC2000V/1Min -40...+120

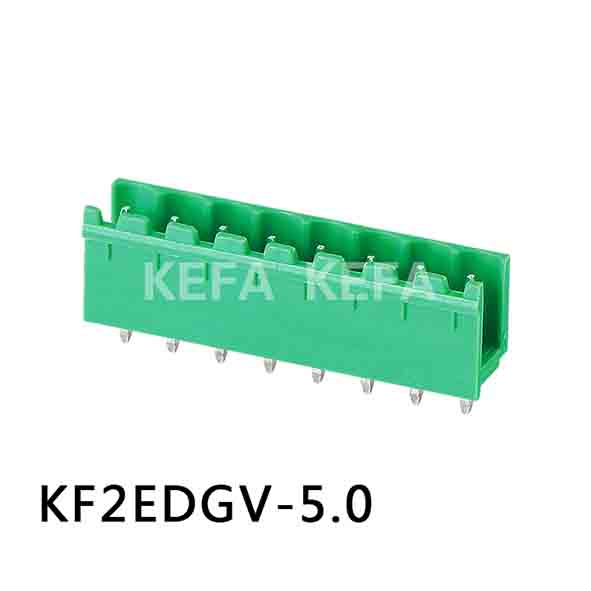

    3676 KF2EDGV-5.0 серия KF2EDGV-5.0 Вилки однорядные прямые на плату 2...24 латунь луженая 300/300 AC2500V/1Min -40...+120

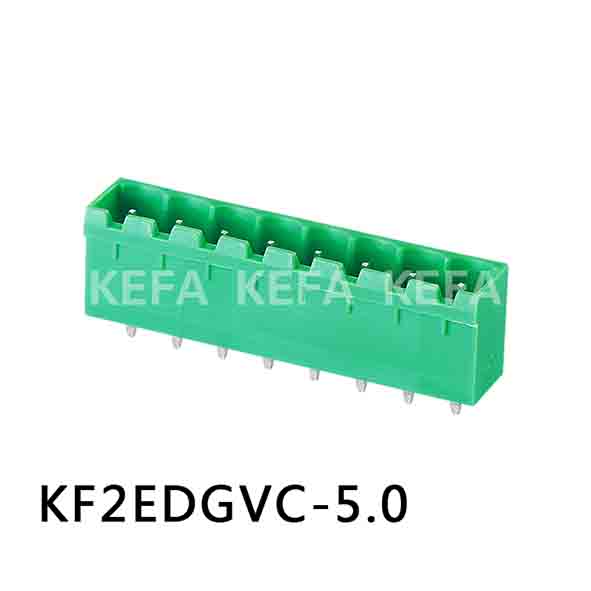

    3677 KF2EDGVC-5.0 серия KF2EDGVC-5.0 Вилки однорядные прямые на плату 2...24 латунь луженая 300/300 AC2500V/1Min -40...+120

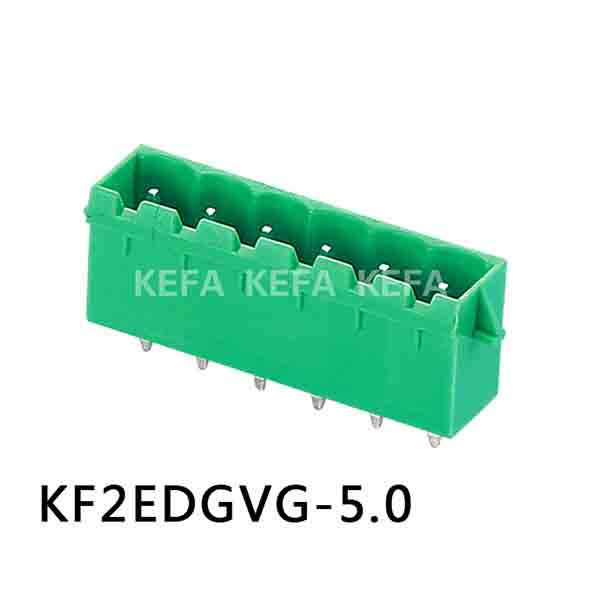

    3678 KF2EDGVG-5.0 серия KF2EDGVG-5.0 Вилки однорядные прямые на плату с боковыми защелками 2...24 латунь луженая 300/300 AC2500V/1Min -40...+120

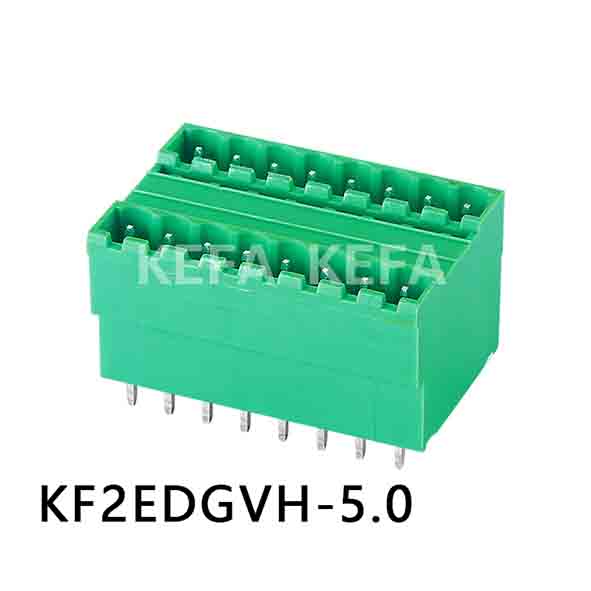

    3679 KF2EDGVH-5.0 серия KF2EDGVH-5.0 Вилки прямые двухрядные на плату 2*(2...24) латунь луженая 300/300 AC2500V/1Min -40...+120

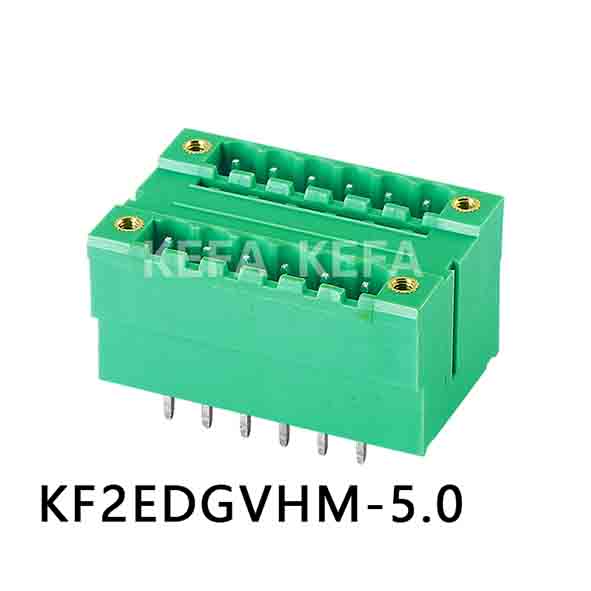

    3680 KF2EDGVHM-5.0 серия KF2EDGVHM-5.0 Вилки прямые двухрядные на плату с закладными гайками 2*(2...24) латунь луженая 300/300 AC2500V/1Min -40...+120

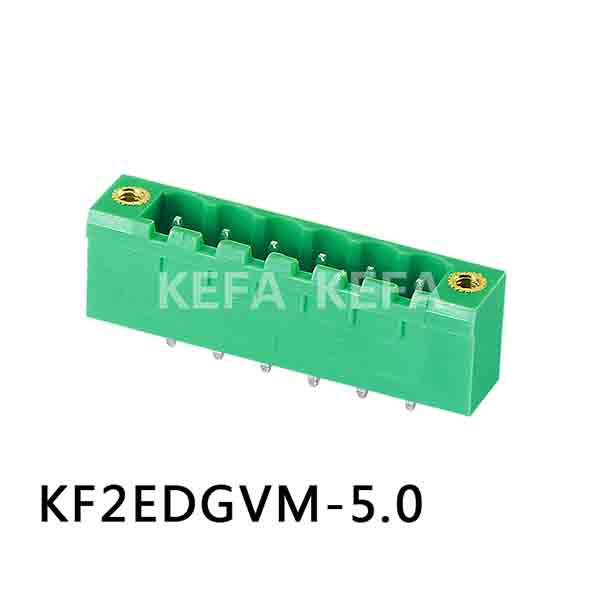

    3621 KF2EDGVM-5.0 серия KF2EDGVM-5.0 Вилки прямые однорядные на плату с закладными гайками 2...24 латунь луженая 300/300 AC2500V/1Min -40...+120

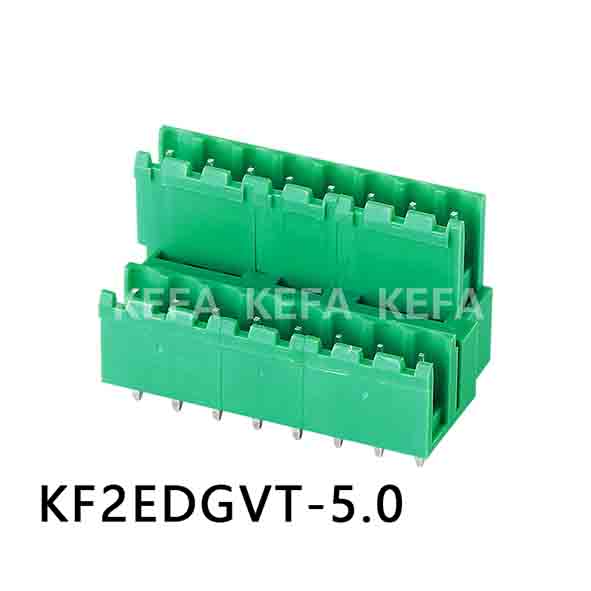

    3681 KF2EDGVT-5.0 серия KF2EDGVT-5.0 Вилки прямые двухрядные ступенчатые на плату 2*(2...24) латунь луженая 300/300 AC2500V/1Min -40...+120

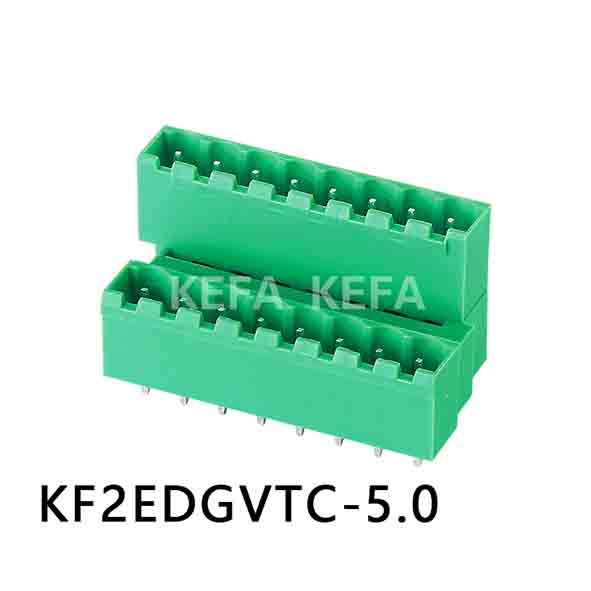

    3682 KF2EDGVTC-5.0 серия KF2EDGVTC-5.0 Вилки прямые двухрядные ступенчатые на плату 2*(2...24) латунь луженая 300/300 AC2500V/1Min -40...+120

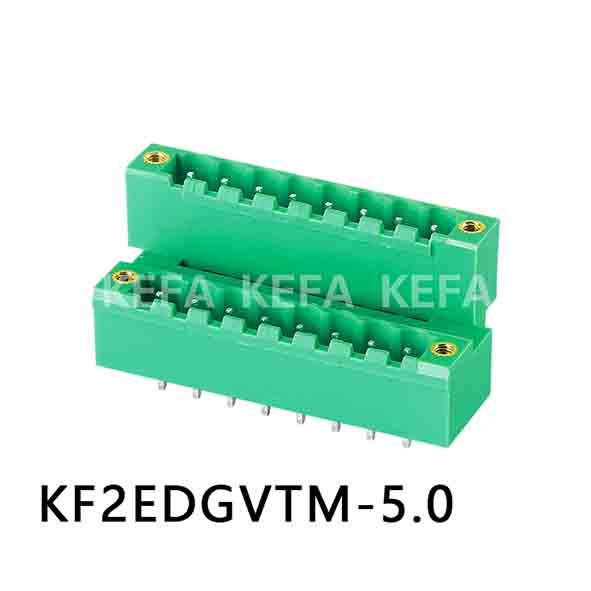

    3683 KF2EDGVTM-5.0 серия KF2EDGVTM-5.0 Вилки прямые двухрядные ступенчатые на плату с закладными гайками 2*(2...24) латунь луженая 300/300 AC2500V/1Min -40...+120

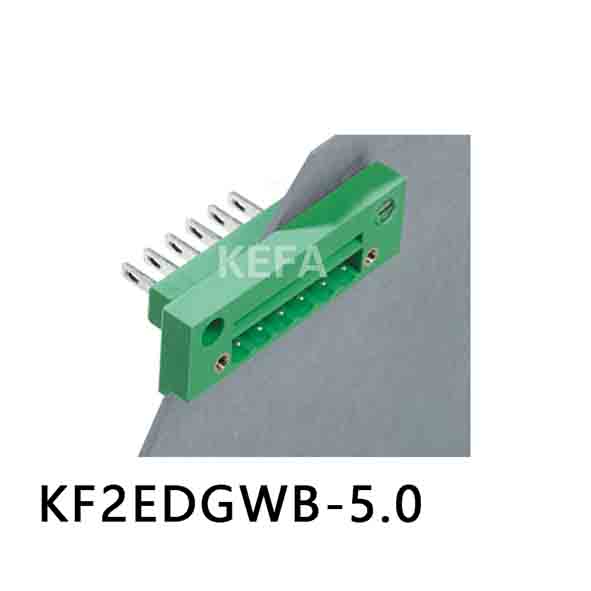

    3684 KF2EDGWB-5.0 серия KF2EDGWB-5.0 Вилки однорядные на панель с монтажными отверстиями 2...24 латунь луженая 300/300 AC2500V/1Min -40...+120

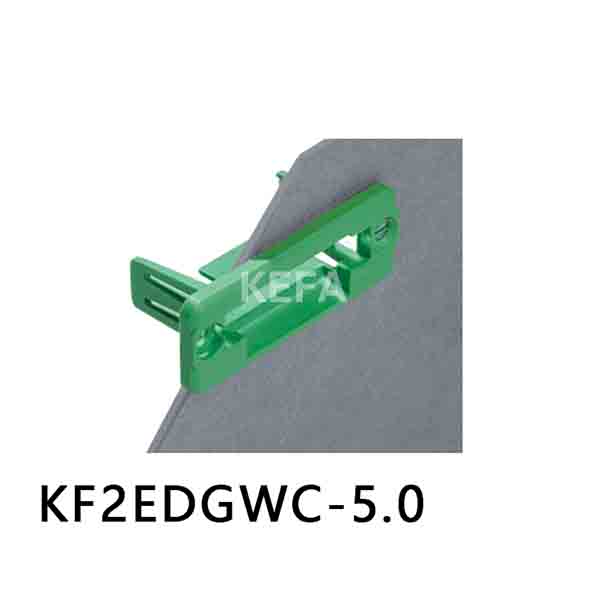

    7371 KF2EDGWC-5.0 серия KF2EDGWC-5.0 Клеммники на панель 2...24 латунь луженая 300/300 AC2500V/1Min -40...+120

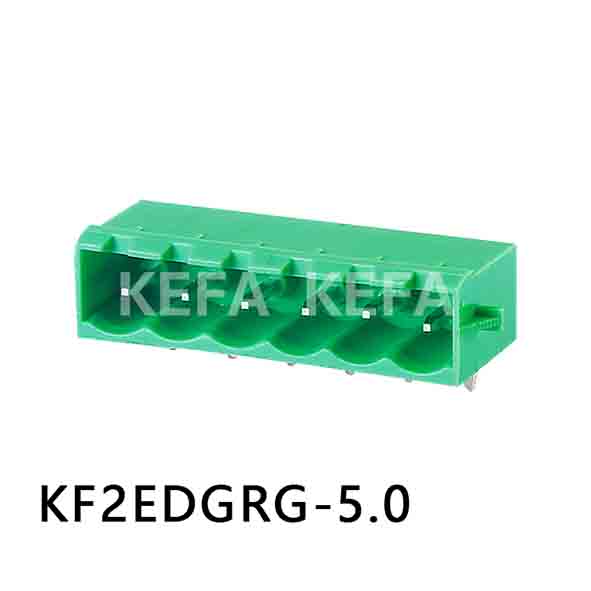

    4264 KF2EDGRG-5.0 серия KF2EDGRG-5.0 Вилки угловые двухрядные на плату 2...24 латунь луженая 300/300 AC2500V/1Min -40...+120
