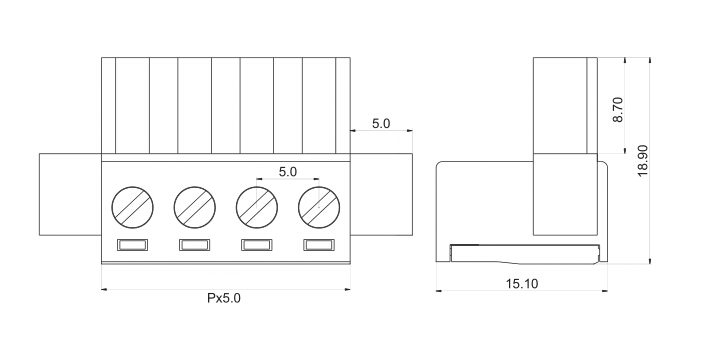

Серия KF2EDGKM-5.0

Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами KF2EDGKM-5.0 серии с шагом 5.0 мм, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки розеток KF2EDGKM-5.0 серии уточняйте у наших менеджеров.

Общие характеристики:

Напряжение, В: 300/320 (

)

Ток, А: 10/15 (

)

Шаг: 5 мм

Количество полюсов: 2-24P

Винты: M2.5, сталь хромированная + оцинкованная

Материал корпуса: PA66?UL94V-0

Покрытие контактов: фосфорная бронза, никелировнная

Материал зажимной части/Square box: латунь, никелировнная

Выдерживаемое напряжение: AC2500V/1Min

Диаметр провода, AWG / мм2: 28-12 (2,5)

Рабочая температура, °C: -40...+105

Усилие затяжки винтов: 0.4Nm(3.5Lb-In.)

Длина зачистки провода, мм: 7-8

Код	Наименование	Количество выводов
102427	KF2EDGKM-5.0-02P-14	2
102428	KF2EDGKM-5.0-03P-14	3
102429	KF2EDGKM-5.0-04P-14	4
102430	KF2EDGKM-5.0-05P-14	5
102431	KF2EDGKM-5.0-06P-14	6
102432	KF2EDGKM-5.0-07P-14	7
102433	KF2EDGKM-5.0-08P-14	8
102434	KF2EDGKM-5.0-09P-14	9
102435	KF2EDGKM-5.0-10P-14	10
102436	KF2EDGKM-5.0-11P-14	11
102437	KF2EDGKM-5.0-12P-14	12
102438	KF2EDGKM-5.0-13P-14	13
102439	KF2EDGKM-5.0-14P-14	14
102440	KF2EDGKM-5.0-15P-14	15
102441	KF2EDGKM-5.0-16P-14	16
102442	KF2EDGKM-5.0-17P-14	17
102443	KF2EDGKM-5.0-18P-14	18
102444	KF2EDGKM-5.0-19P-14	19
102445	KF2EDGKM-5.0-20P-14	20
102446	KF2EDGKM-5.0-21P-14	21
102447	KF2EDGKM-5.0-22P-14	22
102448	KF2EDGKM-5.0-23P-14	23
102449	KF2EDGKM-5.0-24P-14	24
