Разъемные клеммники с шагом 2,5 мм

Разъемные клеммники с шагом 2.5 мм

Разъёмные клеммники с шагом 2,50 мм состоят из двух частей – вилки для монтажа на печатную плату и розетки с винтовым или пружинным зажимом провода. Разъемные клеммники с шагом 2,50 мм предназначены для применения внутри электронной аппаратуры, могут быть использованы для подключения сигнальных цепей и цепей питания к устройству. Разъёмные клеммники с шагом 2,50 мм выпускаются однорядные и двухрядные, в различных вариантах исполнения - прямые, угловые, с винтовой фиксацией разъёма. Разъёмные клеммники с шагом 2,50 мм соответствуют международным стандартам IEC60998, IEC61984, UL1059, UL486E, CSA C22.2 No.158.

Общие характеристики:

  • Шаг, мм: 2,5
  • Класс огнестойкости корпуса: UL94V-0
  • Выдерживаемое напряжение: AC1250V/1Min
  • Таблица серий

    Код Наименование
    серии
    Особенности Количество
    выводов
    Покрытие
    контактов
    Материал
    корпуса
    Напряжение, В / Ток, А / Диаметр
    провода,
    AWG (мм2)
    Рабочая
    температура,
    °C

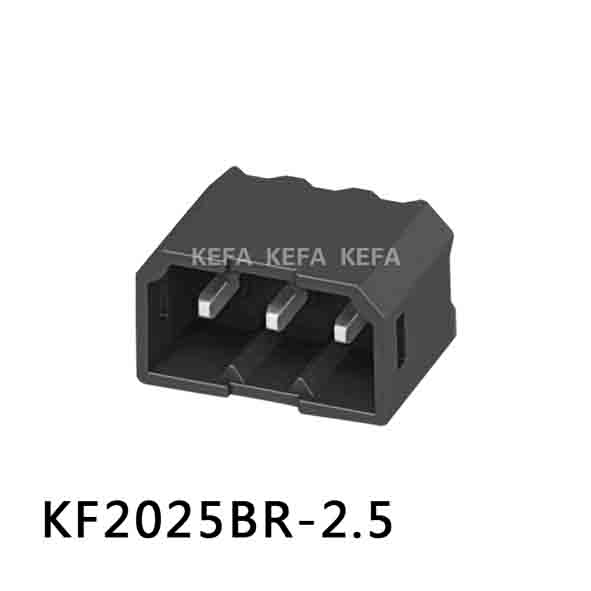

    7255 KF2025BR-2.5 серия KF2025BR-2.5 Вилки угловые на плату 1...12 фосфорная бронза луженая PPA-GF 150/160 6/6   -60...+105

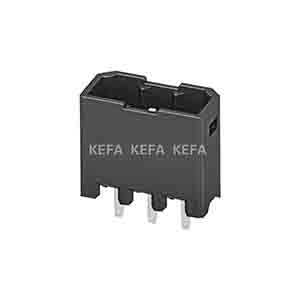

    7254 KF2025BV-2.5 серия KF2025BV-2.5 Вилки прямые на плату 1...12 фосфорная бронза луженая PPA-GF 150/160 6/6   -60...+105

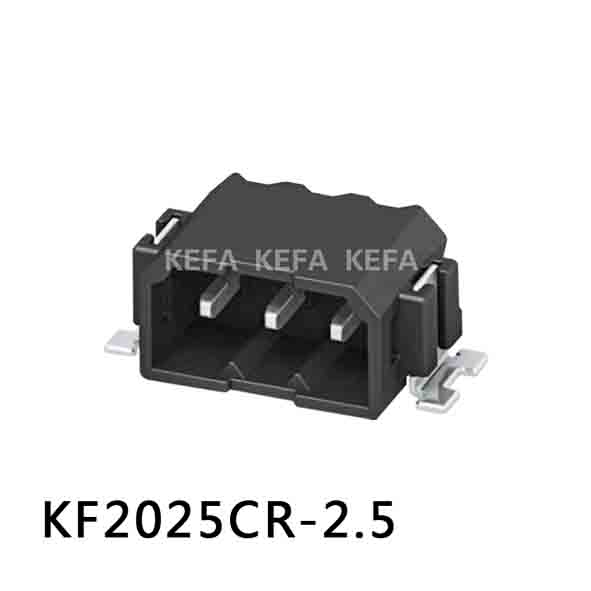

    7256 KF2025CR-2.5 серия KF2025CR-2.5 Вилки с горизонтальным входом SMD 1...12 фосфорная бронза луженая PPA-GF 150/160 6/6   -60...+105

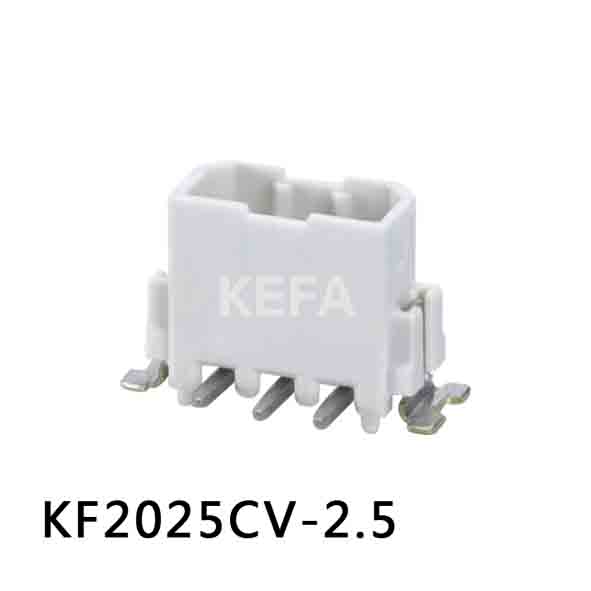

    7258 KF2025CV-2.5 серия KF2025CV-2.5 Вилки прямые SMD 1...12 фосфорная бронза луженая PPA-GF 150/160 6/6   -60...+105

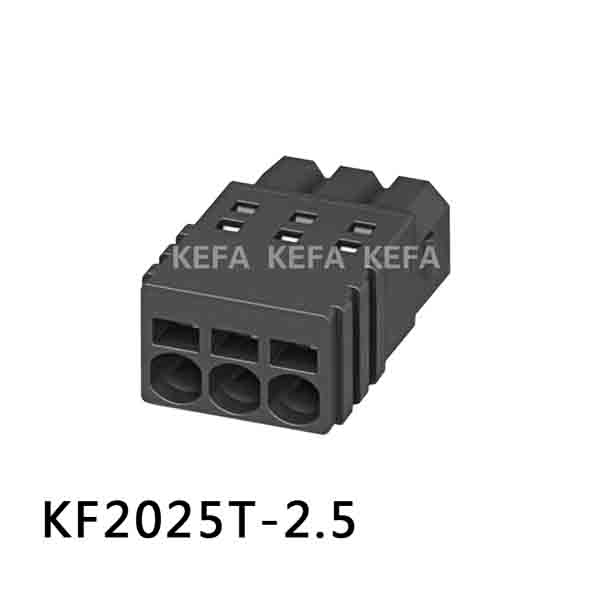

    7253 KF2025T-2.5 серия KF2025T-2.5 Розетки на провод 1...12 фосфорная бронза луженая PPA-GF 150/160 6/6 24-20 (0,5) -60...+105

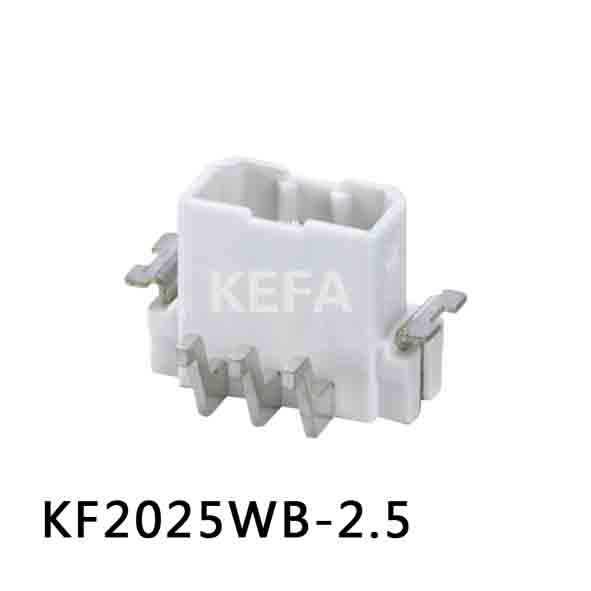

    7257 KF2025WB-2.5 серия KF2025WB-2.5 Вилки с обратным входом SMD 1...12 фосфорная бронза луженая PPA-GF 150/160 6/6   -60...+105

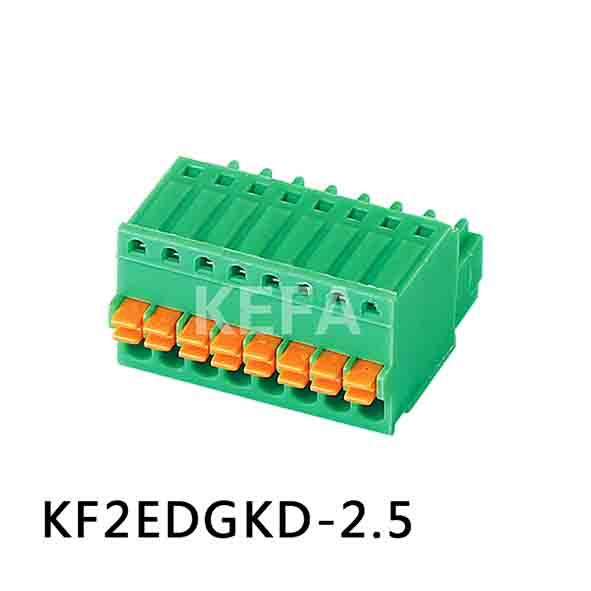

    3582 KF2EDGKD-2.5 серия KF2EDGKD-2.5 Розетки на провод с пружинными зажимами проводов 2...24 фосфорная бронза никелировнная PA66 125/130 4/5 28-20 (0,5) -40...+105

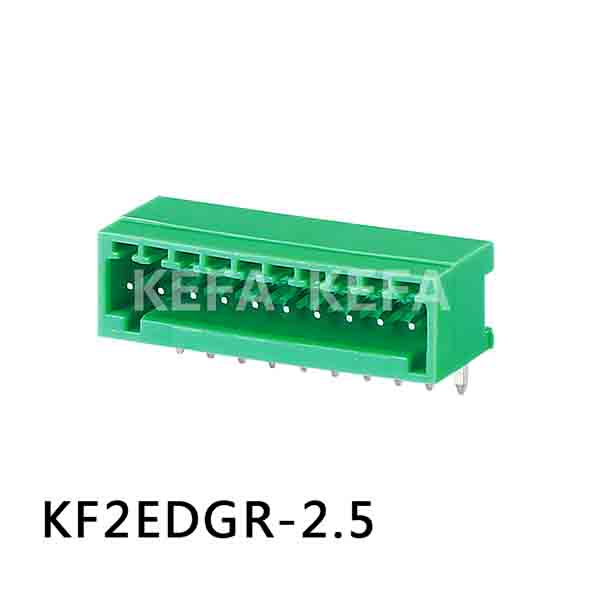

    3604 KF2EDGR-2.5 серия KF2EDGR-2.5 Вилки на плату угловые однорядные 2...24 латунь луженая PA66 125/130 4/5   -40...+120

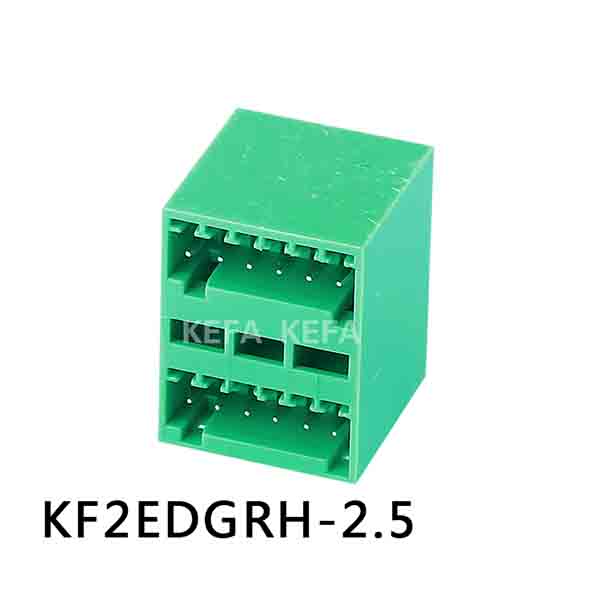

    3510 KF2EDGRH-2.5 серия KF2EDGRH-2.5 Вилки на плату угловые двухрядные 2...24 латунь луженая PA66 125/130 4/5   -40...+120

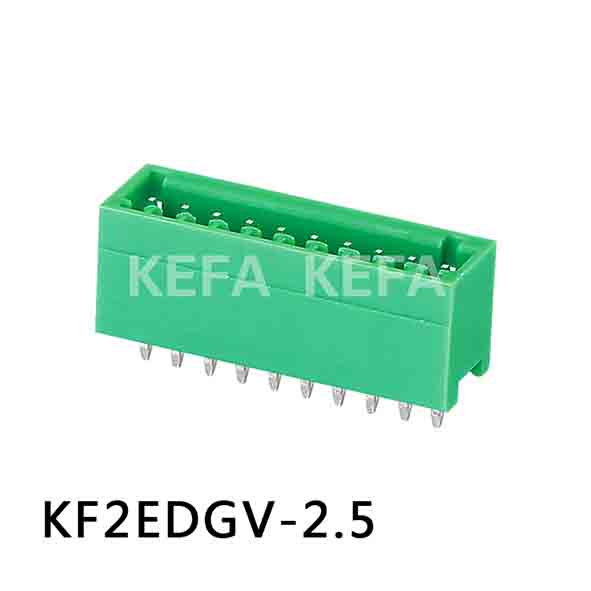

    3602 KF2EDGV-2.5 серия KF2EDGV-2.5 Вилки на плату прямые однорядные 2...24 латунь луженая PA66 125/130 4/5   -40...+120

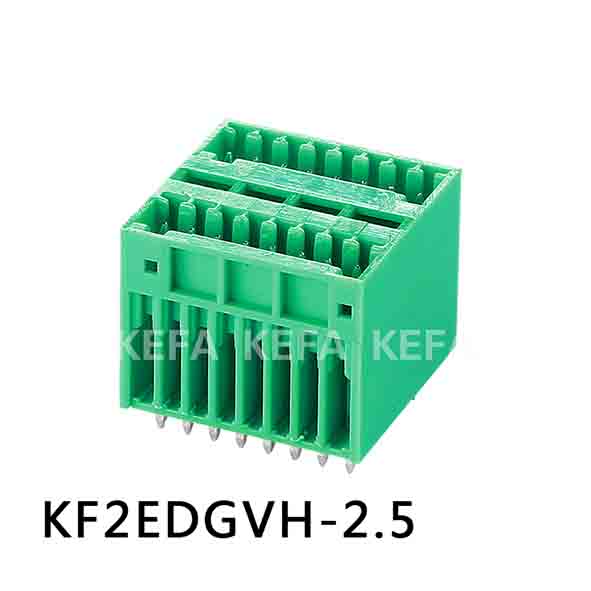

    3511 KF2EDGVH-2.5 серия KF2EDGVH-2.5 Вилки на плату прямые двухрядные 2...24 латунь луженая PA66 125/130 4/5   -40...+120



    • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
      Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
    • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
      Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
    • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
    • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
