Серия KF2EDGR-2.5

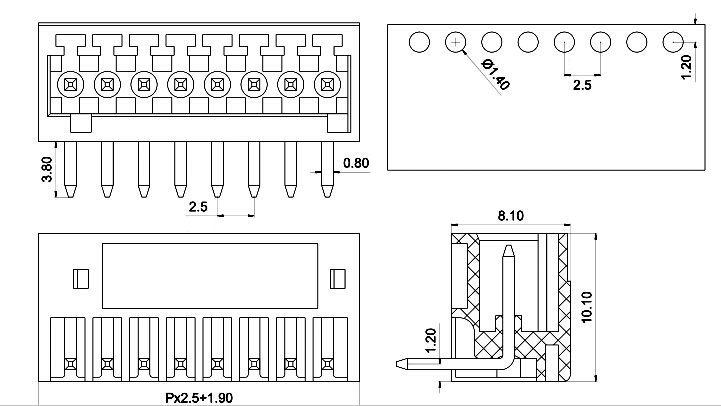

Вилки на плату угловые однорядные KF2EDGR-2.5 серии с шагом 2.5 мм, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки вилок KF2EDGR-2.5 серии уточняйте у наших менеджеров.

Общие характеристики:

Напряжение, В: 125/130 (

)

Ток, А: 4/5 (

)

Шаг: 2.5 мм

Количество полюсов: 2-24P

Материал корпуса: PA66?UL94V-0

Покрытие контактов: латунь, луженая

Выдерживаемое напряжение: AC1250V/1Min

Рабочая температура, °C: -40...+120

Код	Наименование	Количество выводов
76536	KF2EDGR-2.5-02P-14 (15EDGRC-2.5-02P-14)	2
76537	KF2EDGR-2.5-03P-14 (15EDGRC-2.6-03P-14)	3
76538	KF2EDGR-2.5-04P-14 (15EDGRC-2.7-04P-14)	4
76539	KF2EDGR-2.5-05P-14 (15EDGRC-2.8-05P-14)	5
76540	KF2EDGR-2.5-06P-14 (15EDGRC-2.9-06P-14)	6
76541	KF2EDGR-2.5-07P-14 (15EDGRC-2.10-07P-14)	7
76542	KF2EDGR-2.5-08P-14 (15EDGRC-2.11-08P-14)	8
76543	KF2EDGR-2.5-09P-14 (15EDGRC-2.12-09P-14)	9
76544	KF2EDGR-2.5-10P-14 (15EDGRC-2.13-10P-14)	10
76545	KF2EDGR-2.5-11P-14 (15EDGRC-2.14-11P-14)	11
76546	KF2EDGR-2.5-12P-14 (15EDGRC-2.15-12P-14)	12
53057	KF2EDGR-2.5-13P-14 (15EDGRC-2.16-13P-14)	13
53088	KF2EDGR-2.5-14P-14 (15EDGRC-2.17-14P-14)	14
53089	KF2EDGR-2.5-15P-14 (15EDGRC-2.18-15P-14)	15
53133	KF2EDGR-2.5-16P-14 (15EDGRC-2.19-16P-14)	16
53134	KF2EDGR-2.5-17P-14 (15EDGRC-2.20-17P-14)	17
53135	KF2EDGR-2.5-18P-14 (15EDGRC-2.21-18P-14)	18
53136	KF2EDGR-2.5-19P-14 (15EDGRC-2.22-19P-14)	19
53137	KF2EDGR-2.5-20P-14 (15EDGRC-2.23-20P-14)	20
53138	KF2EDGR-2.5-21P-14 (15EDGRC-2.24-21P-14)	21
53139	KF2EDGR-2.5-22P-14 (15EDGRC-2.25-22P-14)	22
53140	KF2EDGR-2.5-23P-14 (15EDGRC-2.26-23P-14)	23
53450	KF2EDGR-2.5-24P-14 (15EDGRC-2.27-24P-14)	24
