Барьерные клеммники с шагом 10,0 мм
| | Клеммники барьерные с шагом 10,0 мм предназначены для применения внутри электронной промышленной аппаратуры. Клеммники барьерные с шагом 10,0 мм предназначены для подсоединения проводов в силовых цепях. Модификации барьерных клеммников с шагом 10,0 мм выпускаются с защитной крышкой и без нее. Конструкция барьерных клеммников с шагом 10,0 мм соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158.
Общие характеристики: Шаг, мм: 10
Винты: M4, сталь никелировнная
Покрытие контактов: латунь луженая
Материал корпуса: PA66, UL94V-0
Выдерживаемое напряжение: AC2000V/1Min
Рабочая температура, °C: -40...+105
|
Таблица серий
3263 |

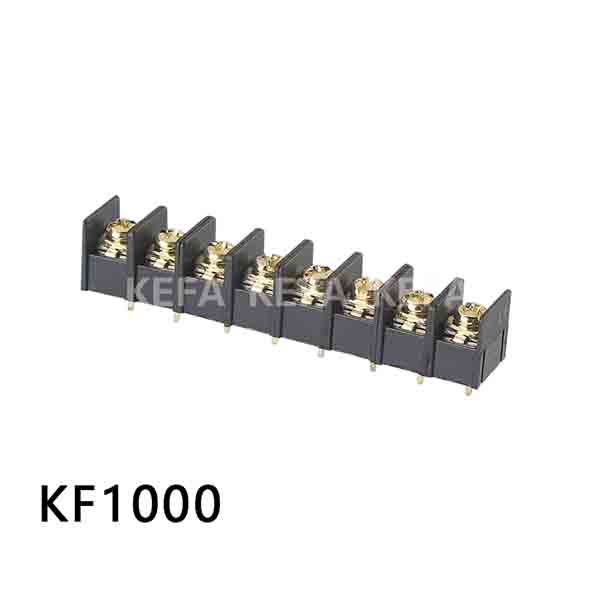

![KF1000 серия](../images/kf1000.jpg) |
KF1000 |
выводы прямые в плату |
2, 3, 4 |
300/450 |
25/24 |
22-12 (2,5) |
3264 |

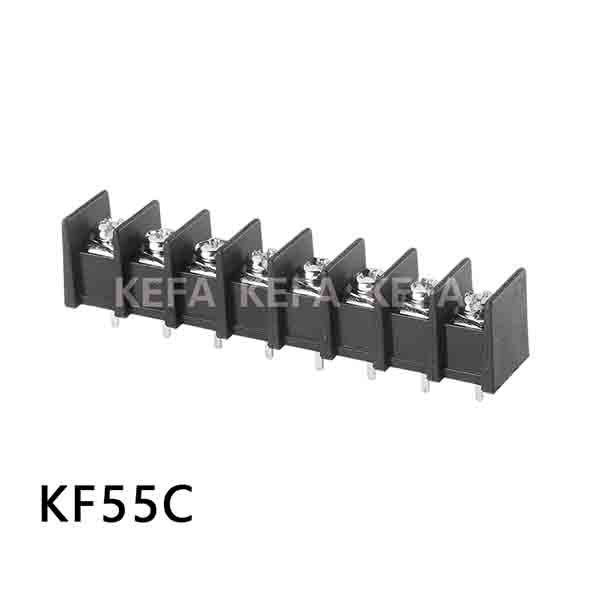

![KF55C (DG55C) серия](../images/kf55c.jpg) |
KF55C
(DG55C) |
выводы прямые в плату по центру сечения |
2...24 |
300/750 |
30/32 |
18-10 (4) |
3265 |

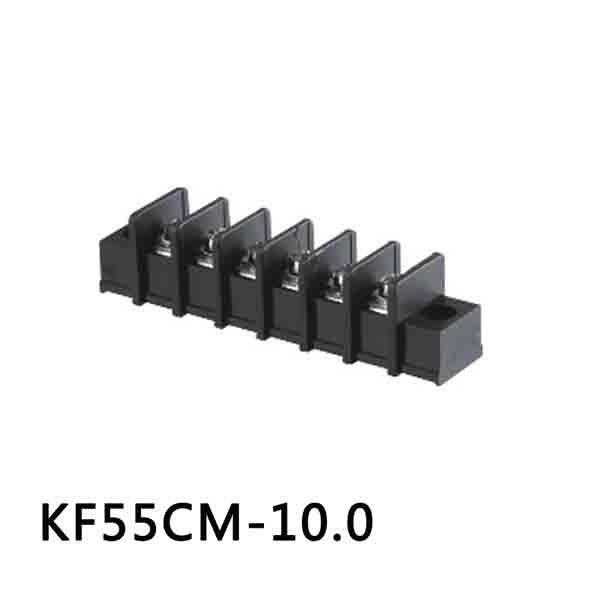

![KF55CM (DG55C-A) серия](../images/kf55cm.jpg) |
KF55CM
(DG55C-A) |
выводы прямые в плату по центру сечения, корпус с монтажными ушами |
2...24 |
300/750 |
30/32 |
18-10 (4) |
3266 |

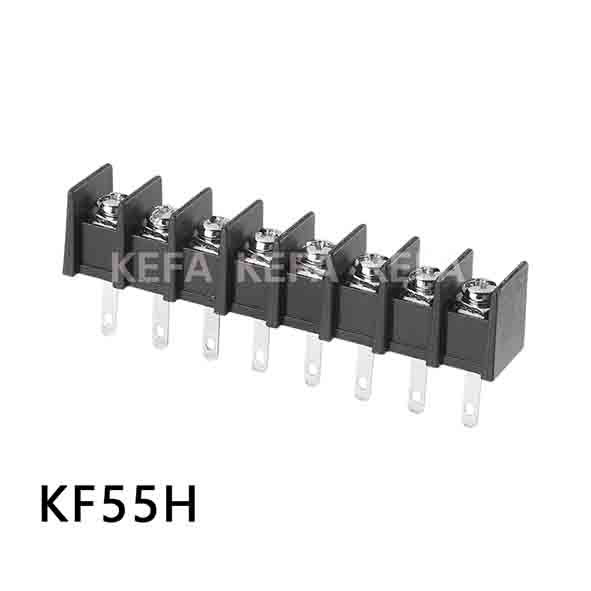

![KF55H серия](../images/kf55h.jpg) |
KF55H |
выводы на провод |
2...24 |
300/750 |
30/32 |
18-10 (4) |
3267 |

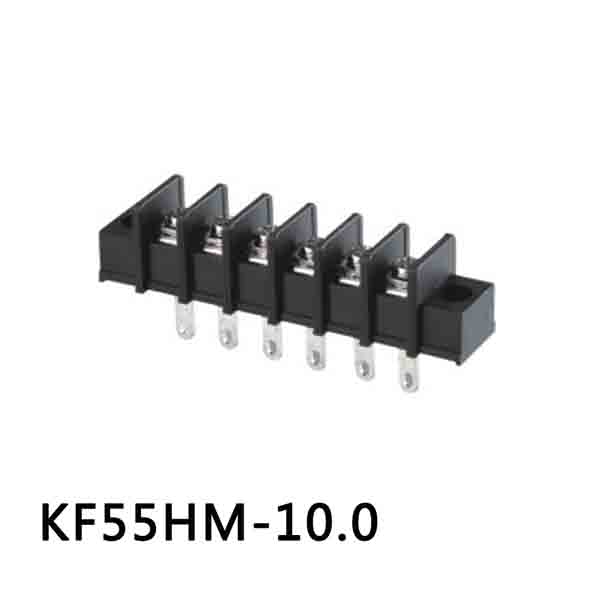

![KF55HM (DG55H-A) серия](../images/kf55hm.jpg) |
KF55HM
(DG55H-A) |
выводы на провод, корпус с монтажными ушами |
2...24 |
300/750 |
30/32 |
18-10 (4) |
3268 |

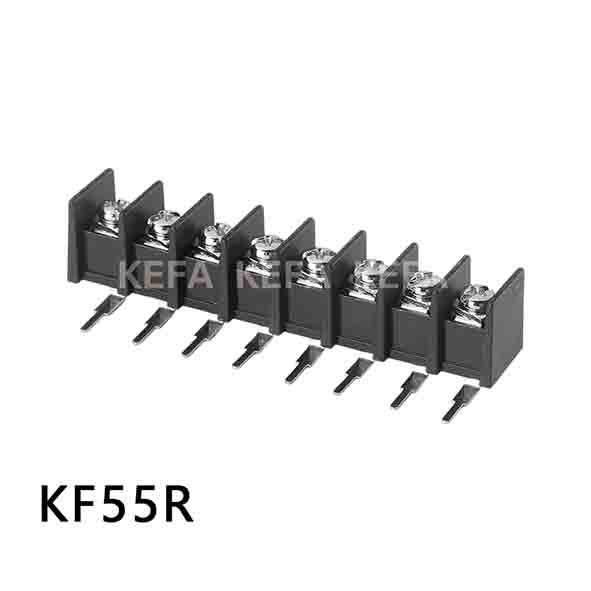

![KF55R (DG55R-B) серия](../images/kf55r.jpg) |
KF55R
(DG55R-B) |
выводы угловые в плату |
2...24 |
300/750 |
30/32 |
18-10 (4) |
3269 |

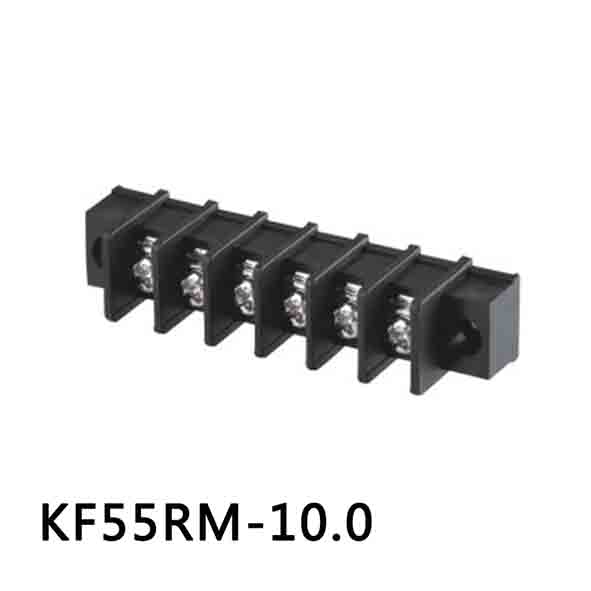

![KF55RM (DG55R-A) серия](../images/kf55rm.jpg) |
KF55RM
(DG55R-A) |
выводы угловые в плату, корпус с монтажными ушами |
2...24 |
300/750 |
30/32 |
18-10 (4) |
3270 |

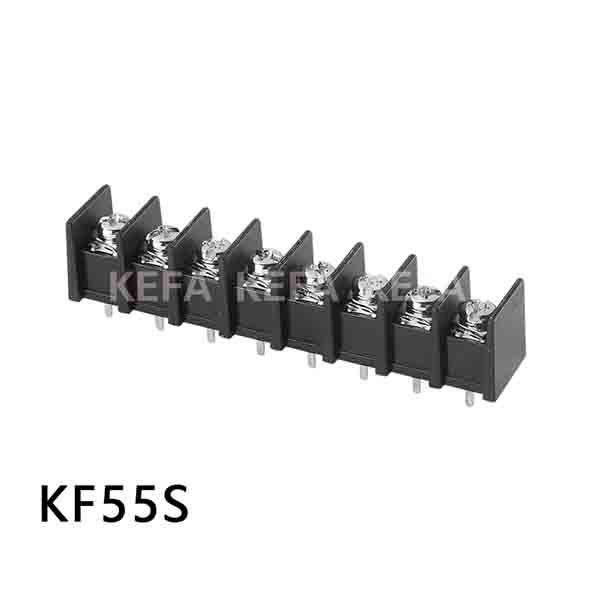

![KF55S (DG55S-B) серия](../images/kf55s.jpg) |
KF55S
(DG55S-B) |
выводы прямые в плату |
2...24 |
300/750 |
30/32 |
18-10 (4) |
3271 |

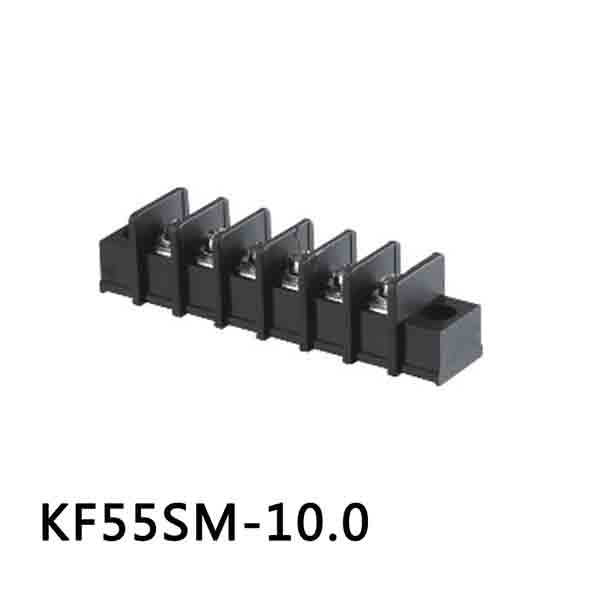

![KF55SM (DG55S-A) серия](../images/kf55sm.jpg) |
KF55SM
(DG55S-A) |
выводы прямые в плату, корпус с монтажными ушами |
2...24 |
300/750 |
30/32 |
18-10 (4) |
3272 |

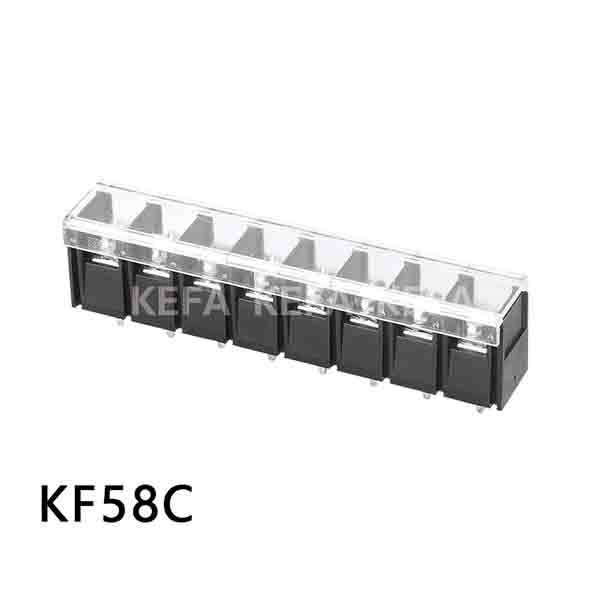

![KF58C (DG58C-B) серия](../images/kf58c.jpg) |
KF58C
(DG58C-B) |
выводы прямые в плату по центру сечения, с крышкой |
2...24 |
300/750 |
30/32 |
18-10 (4) |
3273 |
![KF58CM (DG58C-A) серия](../images/kf58cm.jpg) |
KF58CM
(DG58C-A) |
выводы прямые в плату по центру сечения, корпус с монтажными ушами, с крышкой |
2...24 |
300/750 |
30/32 |
18-10 (4) |
3274 |

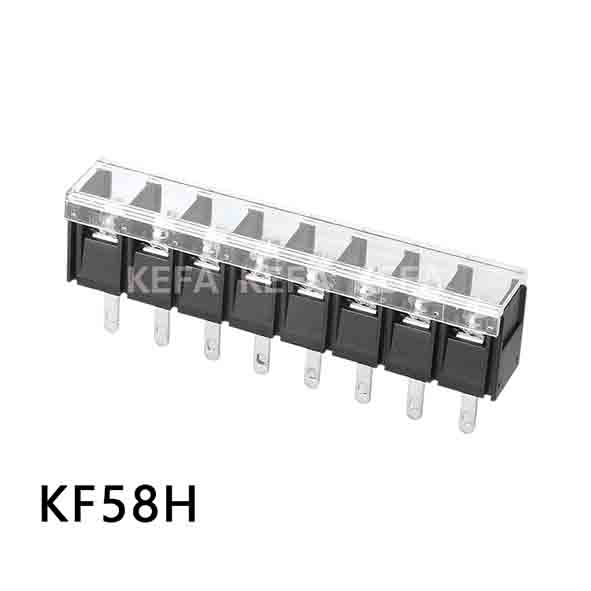

![KF58H серия](../images/kf58h.jpg) |
KF58H |
выводы на провод, с крышкой |
2...24 |
300/750 |
30/32 |
18-10 (4) |
3275 |

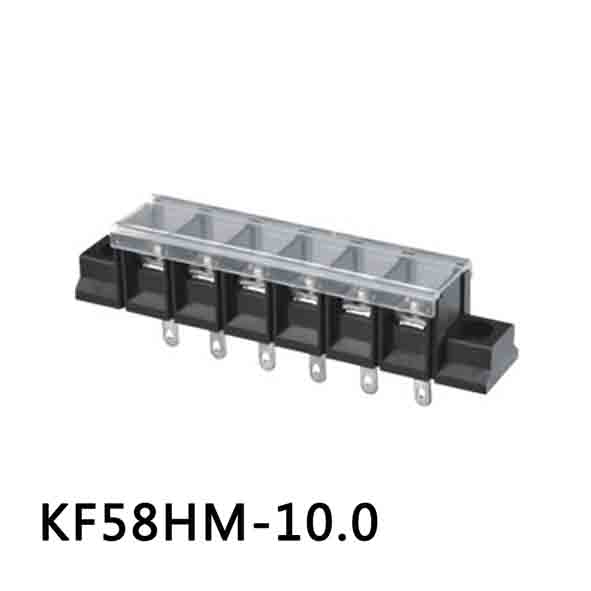

![KF58HM (DG58H-A) серия](../images/kf58hm.jpg) |
KF58HM
(DG58H-A) |
выводы на провод, корпус с монтажными ушами, с крышкой |
2...24 |
300/750 |
30/32 |
18-10 (4) |
3276 |

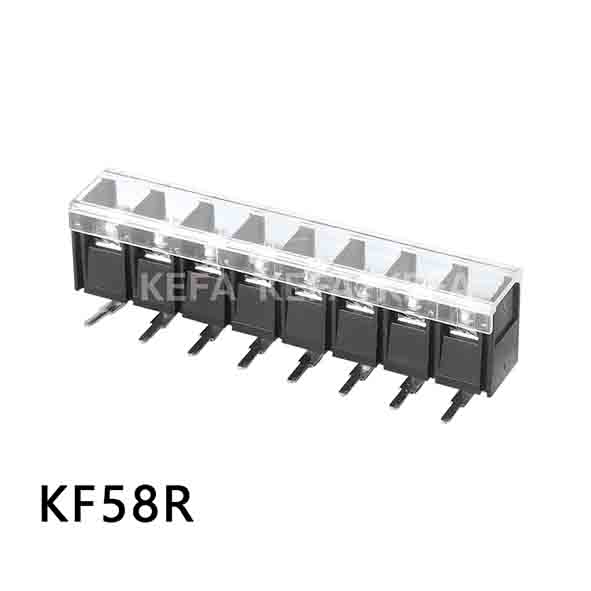

![KF58R (DG58R-B) серия](../images/kf58r.jpg) |
KF58R
(DG58R-B) |
выводы угловые в плату, с крышкой |
2...24 |
300/750 |
30/32 |
18-10 (4) |
3277 |

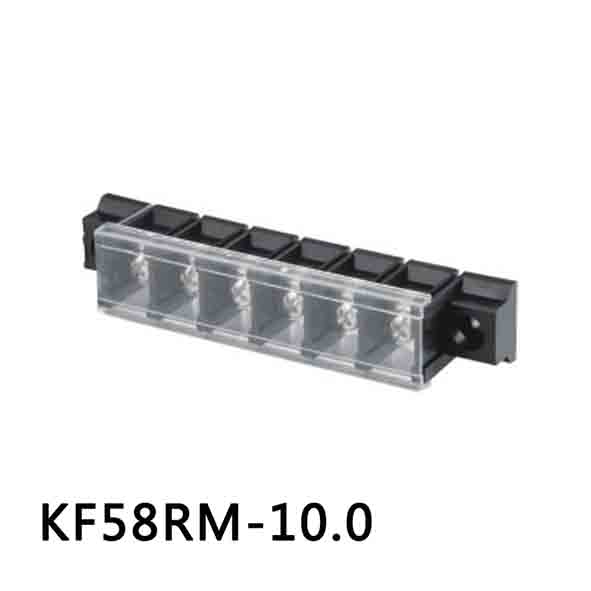

![KF58RM (DG58R-A) серия](../images/kf58rm.jpg) |
KF58RM
(DG58R-A) |
выводы угловые в плату, корпус с монтажными ушами, с крышкой |
2...24 |
300/750 |
30/32 |
18-10 (4) |
3278 |

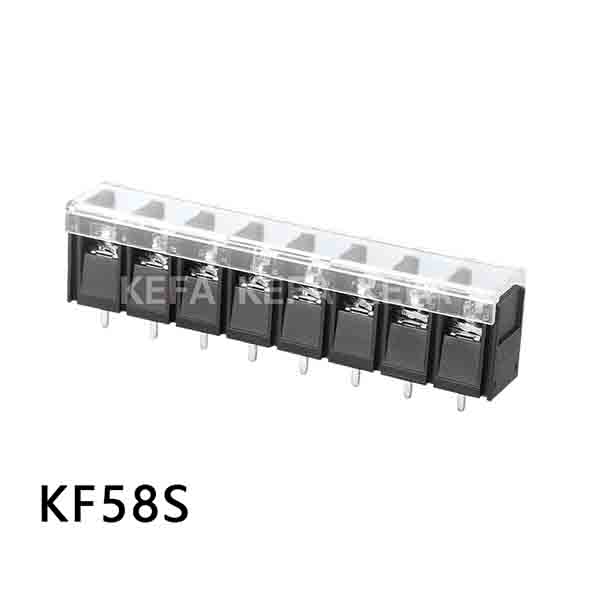

![KF58S (DG58S-B) серия](../images/kf58s.jpg) |
KF58S
(DG58S-B) |
выводы прямые в плату, с крышкой |
2...24 |
300/750 |
30/32 |
18-10 (4) |
3279 |

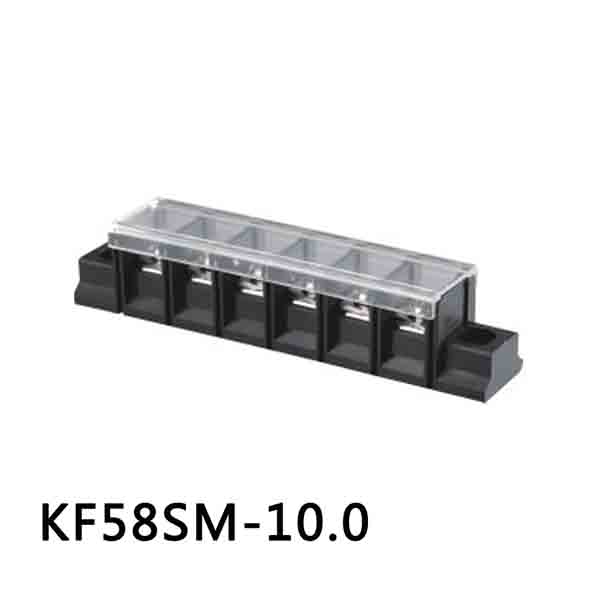

![KF58SM (DG58S-A) серия](../images/kf58sm.jpg) |
KF58SM
(DG58S-A) |
выводы прямые в плату, корпус с монтажными ушами, с крышкой |
2...24 |
300/750 |
30/32 |
18-10 (4) |
|
|
|
|
|
