Серия KF55C

Клеммники барьерные KF55C (DG55C) серии с шагом 10.0 мм, выводы прямые в плату по центру сечения, корпус с крышкой на винтах, предназначены для подсоединение проводов в силовых цепях. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки клеммников барьерных KF55C (DG55C) серии уточняйте у наших менеджеров.

Общие характеристики:

Напряжение, В: 300/750 (

)

Ток, А: 30/32 (

)

Шаг: 10 мм

Количество полюсов: 2-24P

Винты: M4, сталь никелировнная

Покрытие контактов: латунь, луженая

Материал корпуса: PA66, UL94V-0

Выдерживаемое напряжение: AC2000V/1Min

Диаметр провода, AWG / мм2: 18-10 (4)

Рабочая температура, °C: -40...+105

Усилие затяжки винтов: 10 кг/см

Код	Наименование	Количество выводов
90752	KF55C-10.0-02P-13 (DG55C-B-02P-13)	2
90753	KF55C-10.0-03P-13 (DG55C-B-03P-13)	3
90754	KF55C-10.0-04P-13 (DG55C-B-04P-13)	4
90755	KF55C-10.0-05P-13 (DG55C-B-05P-13)	5
90756	KF55C-10.0-06P-13 (DG55C-B-06P-13)	6
90757	KF55C-10.0-07P-13 (DG55C-B-07P-13)	7
90758	KF55C-10.0-08P-13 (DG55C-B-08P-13)	8
90759	KF55C-10.0-09P-13 (DG55C-B-09P-13)	9
90760	KF55C-10.0-10P-13 (DG55C-B-10P-13)	10
90761	KF55C-10.0-11P-13 (DG55C-B-11P-13)	11
90762	KF55C-10.0-12P-13 (DG55C-B-12P-13)	12
90763	KF55C-10.0-13P-13 (DG55C-B-13P-13)	13
90764	KF55C-10.0-14P-13 (DG55C-B-14P-13)	14
90765	KF55C-10.0-15P-13 (DG55C-B-15P-13)	15
90766	KF55C-10.0-16P-13 (DG55C-B-16P-13)	16
90767	KF55C-10.0-17P-13 (DG55C-B-17P-13)	17
90768	KF55C-10.0-18P-13 (DG55C-B-18P-13)	18
90769	KF55C-10.0-19P-13 (DG55C-B-19P-13)	19
90770	KF55C-10.0-20P-13 (DG55C-B-20P-13)	20
90771	KF55C-10.0-21P-13 (DG55C-B-21P-13)	21
90772	KF55C-10.0-22P-13 (DG55C-B-22P-13)	22
90773	KF55C-10.0-23P-13 (DG55C-B-23P-13)	23
90774	KF55C-10.0-24P-13 (DG55C-B-24P-13)	24

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

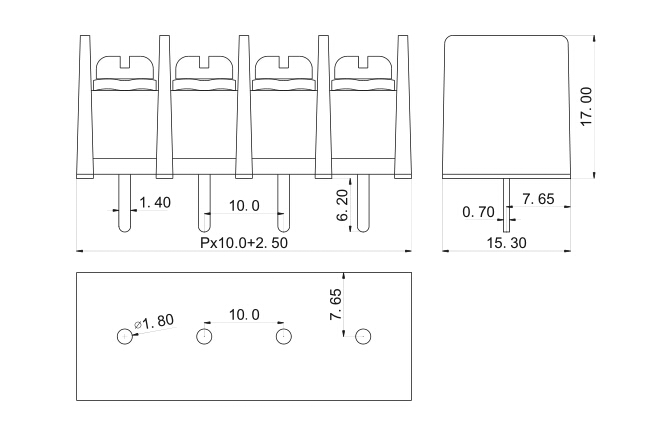

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
