Каталог / Разъемы / Колодки клеммные / Клеммники разъемные /

Разъемные клеммники с шагом 7,5 мм

Разъемные клеммники с шагом 7.5 мм

Разъёмные клеммники с шагом 7,5 мм состоят из двух частей – вилки для монтажа на печатную плату и розетки с винтовым или пружинным зажимом провода. Разъемные клеммники с шагом 7,5 мм предназначены для применения внутри электронной аппаратуры, могут быть использованы для подключения сигнальных цепей и цепей питания к устройству. Разъёмные клеммники с шагом 7,5 мм выпускаются однорядные и двухрядные, в различных вариантах исполнения - прямые, угловые, с винтовой фиксацией разъёма. Разъёмные клеммники с шагом 7,5 мм соответствуют международным стандартам IEC60998, IEC61984, UL1059, UL486E, CSA C22.2 No.158.

Общие характеристики:

  • Шаг, мм: 7,5
  • Винты: M2.5, сталь хромированная + оцинкованная
  • Материал корпуса: PA66, UL94V-0
  • Ток, А /: 10/15
  • Выдерживаемое напряжение: AC2500V/1Min
  • Диаметр провода, AWG (мм2): 28-12 (2,5)
  • Таблица серий
    Код Наименование
    серии
    Особенности Количество
    выводов
    Покрытие
    контактов
    Напряжение, В / Рабочая
    температура,
    °C

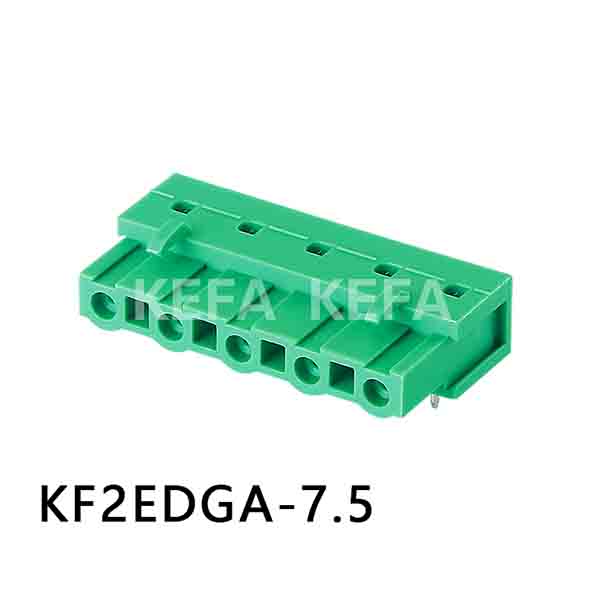

    3777 KF2EDGA-7.5 серия KF2EDGA-7.5 Розетки однорядные угловые на плату 2...24 фосфорная бронза луженая 300/400 -40...+120

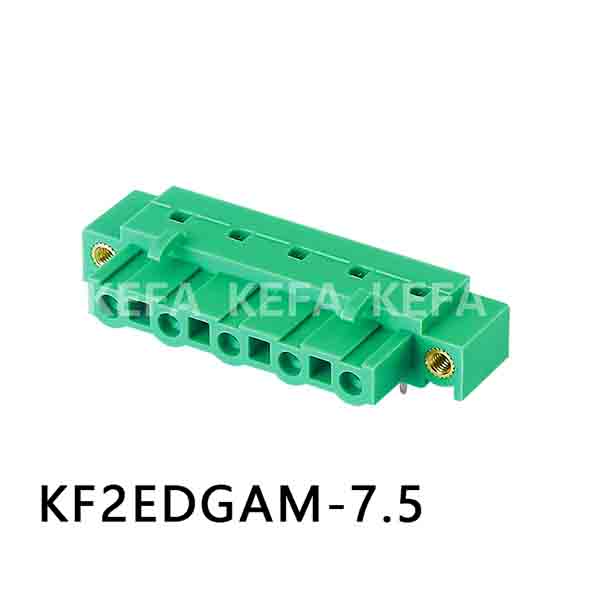

    3778 KF2EDGAM-7.5 серия KF2EDGAM-7.5 Розетки однорядные угловые на плату с монтажными ушами 2...24 фосфорная бронза луженая 300/400 -40...+120

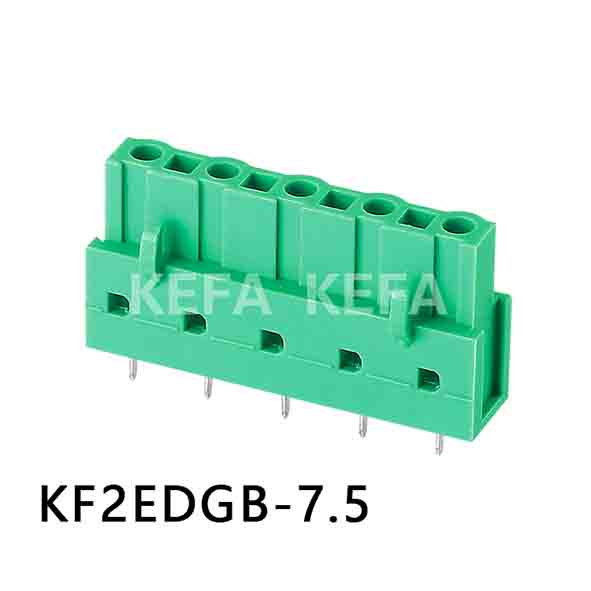

    3779 KF2EDGB-7.5 серия KF2EDGB-7.5 Розетки однорядные прямые на плату 2...24 фосфорная бронза луженая 300/400 -40...+120

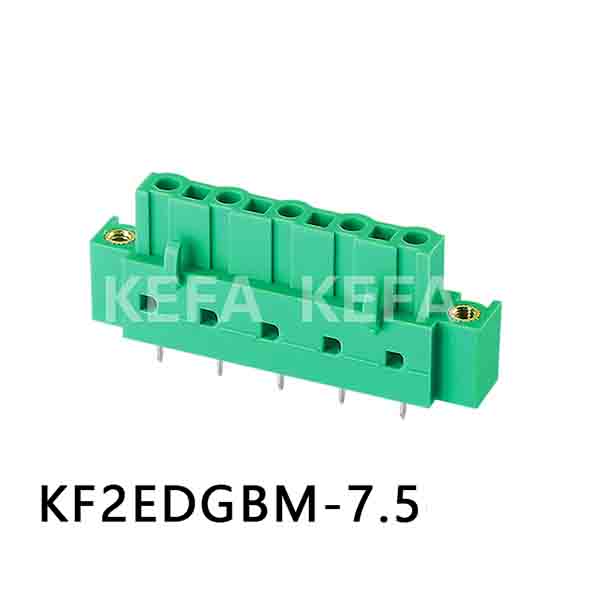

    3780 KF2EDGBM-7.5 серия KF2EDGBM-7.5 Розетки однорядные прямые на плату с монтажными ушами 2...24 фосфорная бронза луженая 300/400 -40...+120

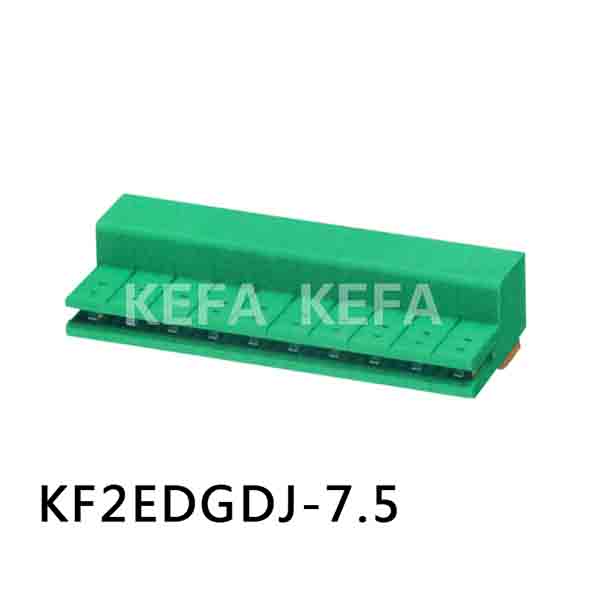

    3781 KF2EDGDJ-7.5 серия KF2EDGDJ-7.5 Вилки однорядные на плату 1...xx фосфорная бронза никелировнная 300/400 -40...+105

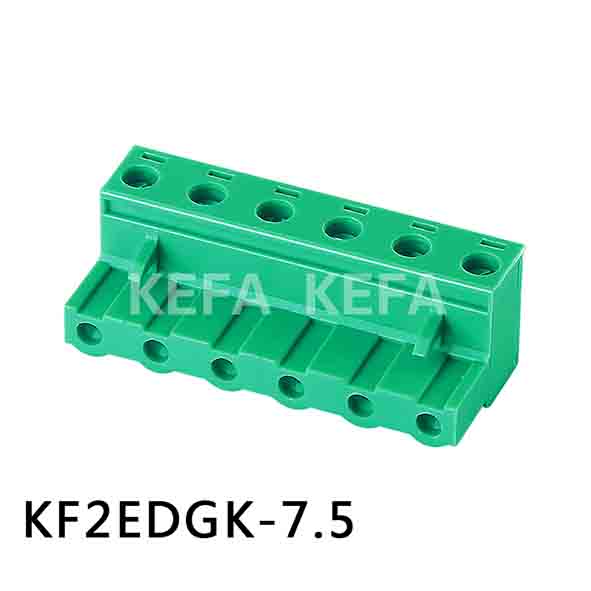

    3782 KF2EDGK-7.5 серия KF2EDGK-7.5 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/400 -40...+105

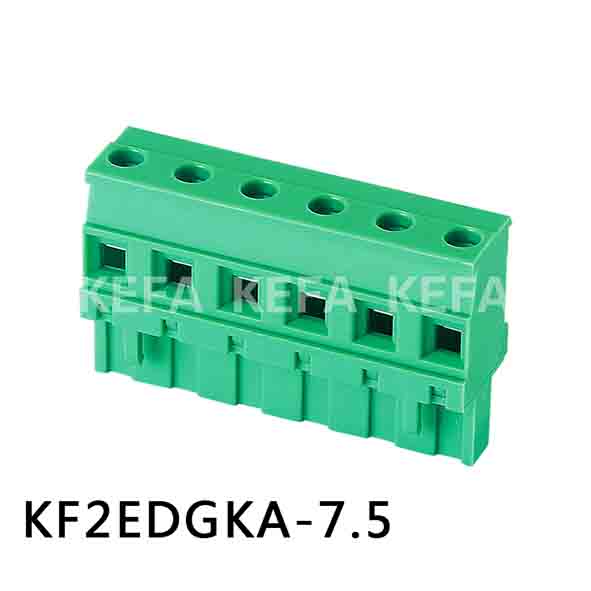

    3783 KF2EDGKA-7.5 серия KF2EDGKA-7.5 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/400 -40...+105

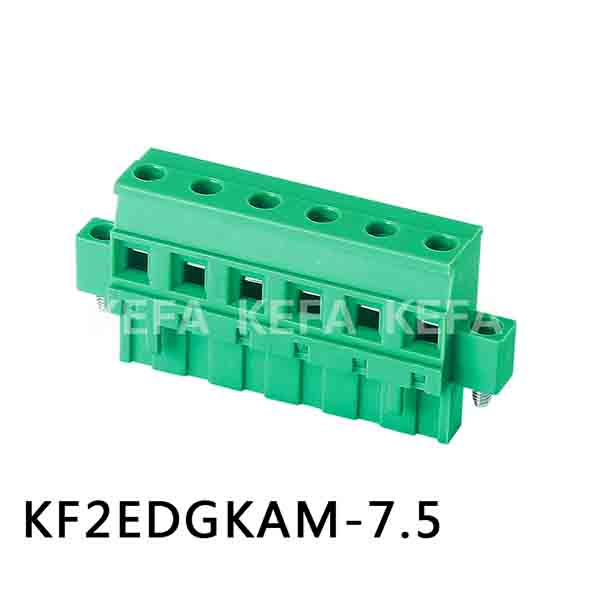

    3784 KF2EDGKAM-7.5 серия KF2EDGKAM-7.5 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/400 -40...+105

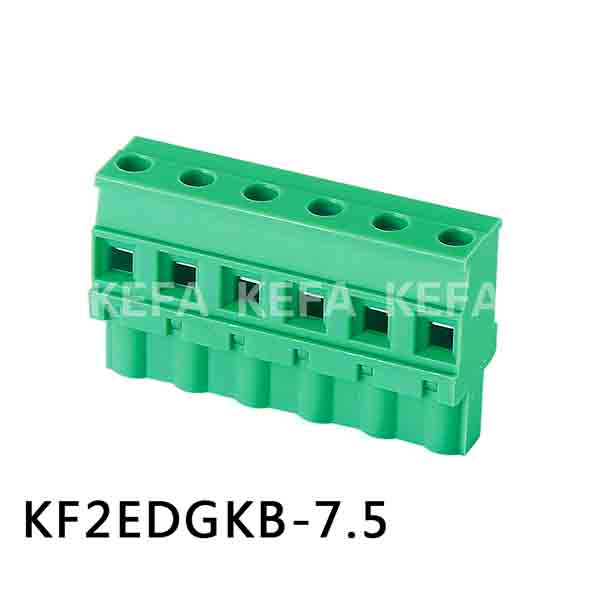

    3785 KF2EDGKB-7.5 серия KF2EDGKB-7.5 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/400 -40...+105

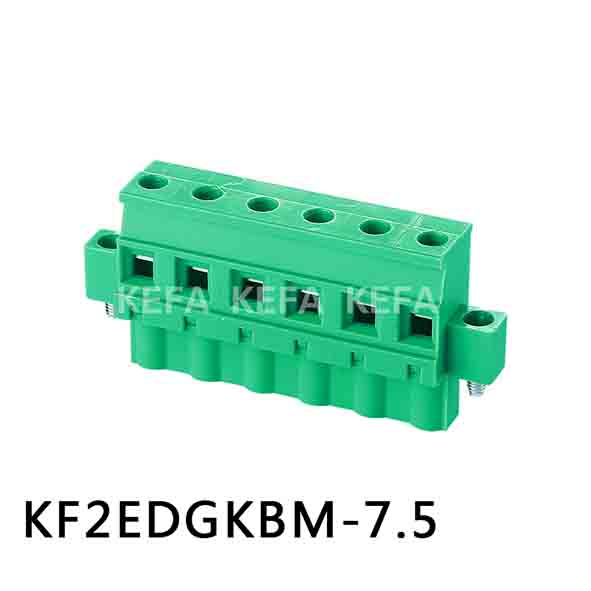

    3786 KF2EDGKBM-7.5 серия KF2EDGKBM-7.5 Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/400 -40...+105
    3787 KF2EDGKC-7.5 серия KF2EDGKC-7.5 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/400 -40...+105

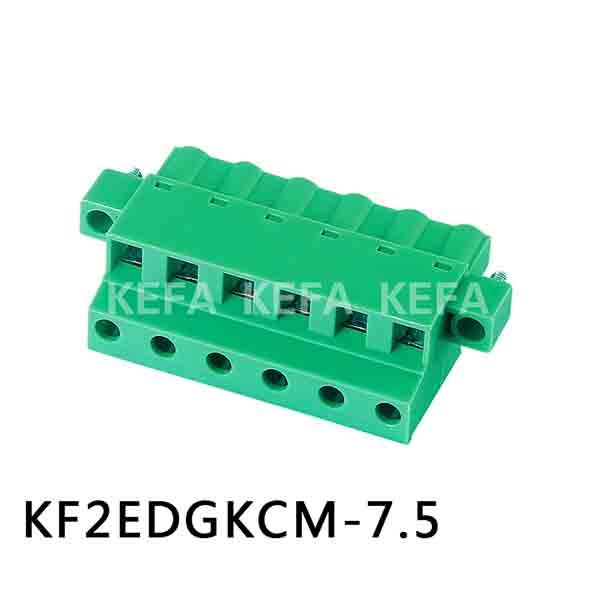

    3788 KF2EDGKCM-7.5 серия KF2EDGKCM-7.5 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/400 -40...+105

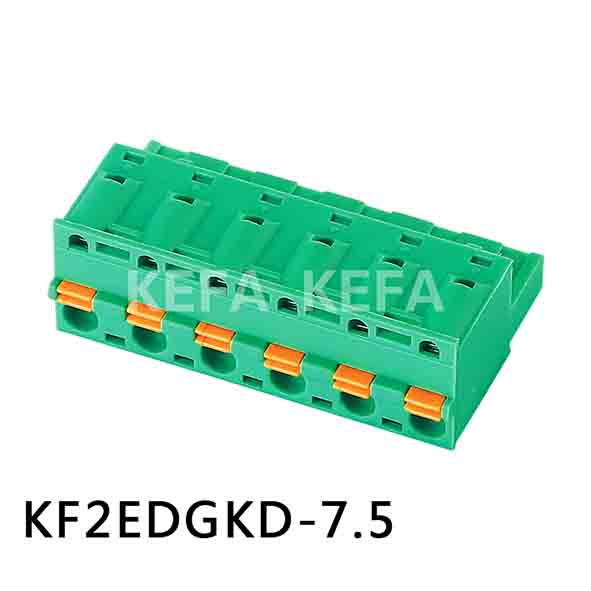

    3789 KF2EDGKD-7.5 серия KF2EDGKD-7.5 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24 фосфорная бронза никелировнная 300/400 -40...+105

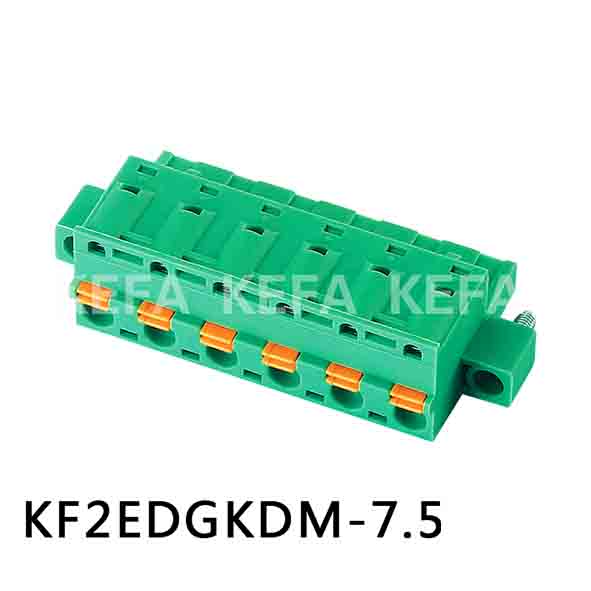

    3790 KF2EDGKDM-7.5 серия KF2EDGKDM-7.5 Розетки однорядные на провод с прямыми входами проводов под пружинные зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/400 -40...+105

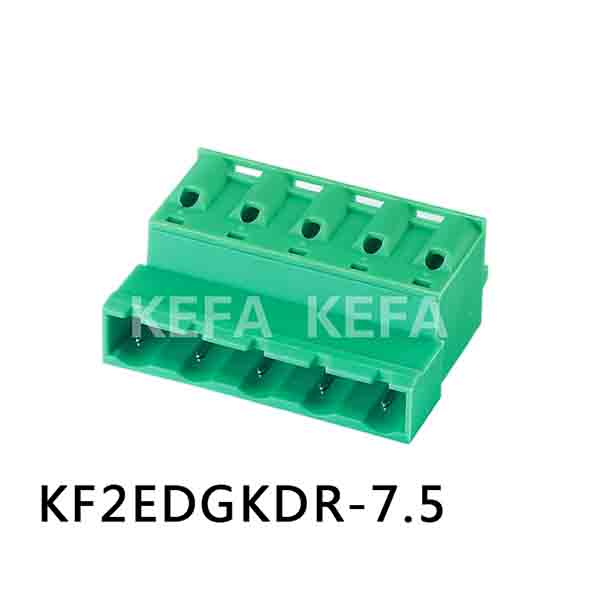

    7379 KF2EDGKDR-7.5 серия KF2EDGKDR-7.5 Вилки однорядные на провод с прямыми входами проводов под пружинные зажимы 2...24 фосфорная бронза никелировнная 300/400 -40...+105

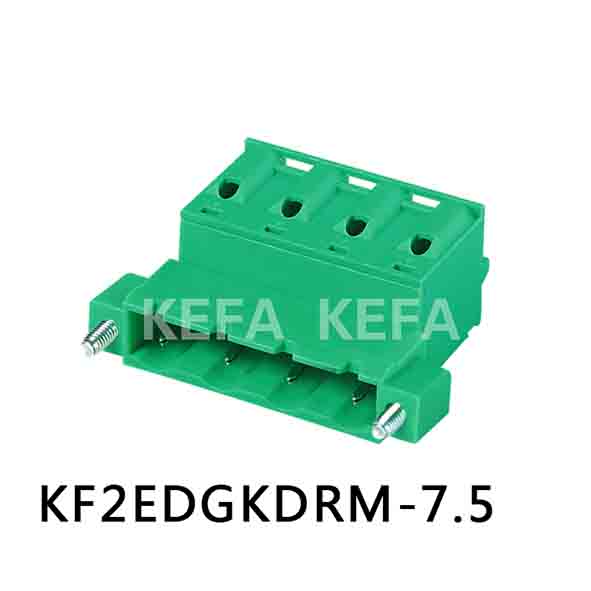

    7381 KF2EDGKDRM-7.5 серия KF2EDGKDRM-7.5 Вилки однорядные на провод с прямыми входами проводов под пружинные зажимы, с монтажными ушами 2...24 фосфорная бронза никелировнная 300/400 -40...+105

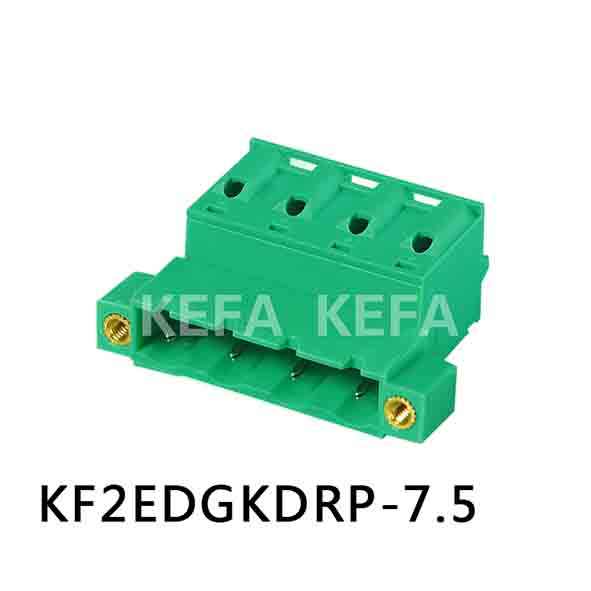

    7380 KF2EDGKDRP-7.5 серия KF2EDGKDRP-7.5 Вилки однорядные на провод с прямыми входами проводов под пружинные зажимы, с закладными гайками 2...24 фосфорная бронза никелировнная 300/400 -40...+105

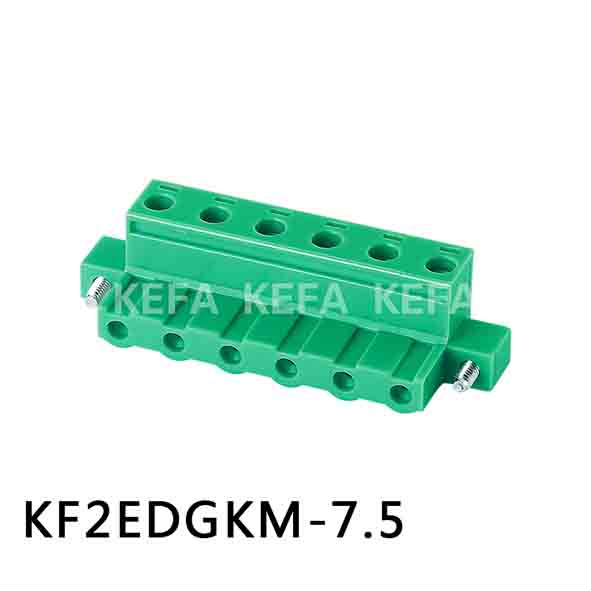

    3791 KF2EDGKM-7.5 серия KF2EDGKM-7.5 Розетки однорядные на провод с прямыми входами проводов под винтовые зажимы и с монтажными ушами 2...24 фосфорная бронза никелировнная 300/400 -40...+105

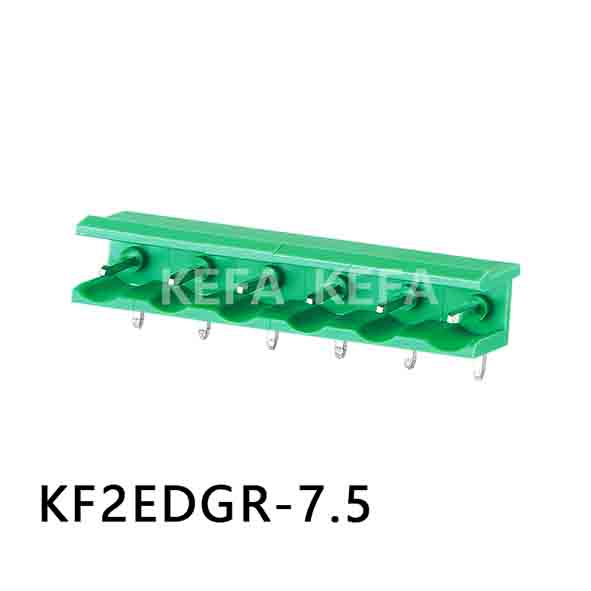

    3792 KF2EDGR-7.5 серия KF2EDGR-7.5 Вилки однорядные угловые на плату 2...24 латунь луженая 300/450 -40...+120

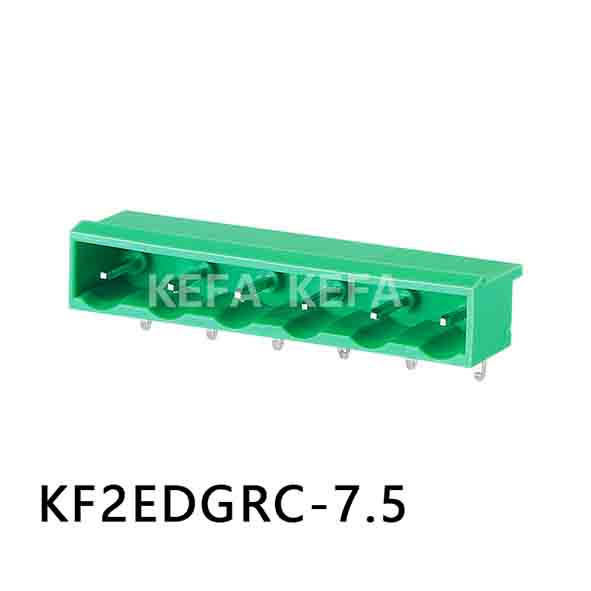

    3793 KF2EDGRC-7.5 серия KF2EDGRC-7.5 Вилки однорядные угловые на плату 2...24 латунь луженая 300/450 -40...+120

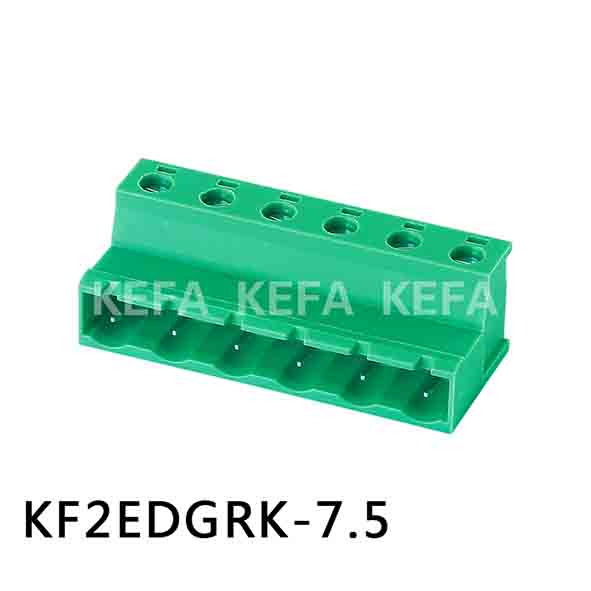

    3794 KF2EDGRK-7.5 серия KF2EDGRK-7.5 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы 2...24 фосфорная бронза никелировнная 300/400 -40...+105

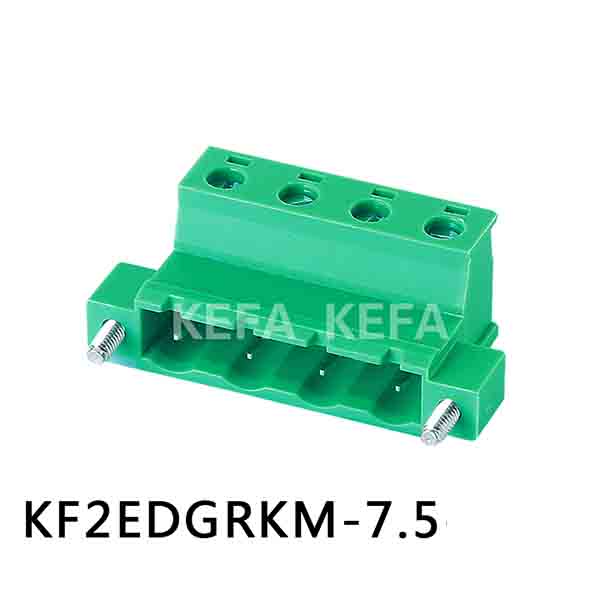

    3795 KF2EDGRKM-7.5 серия KF2EDGRKM-7.5 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы с монтажными ушами 2...24 фосфорная бронза никелировнная 300/400 -40...+105

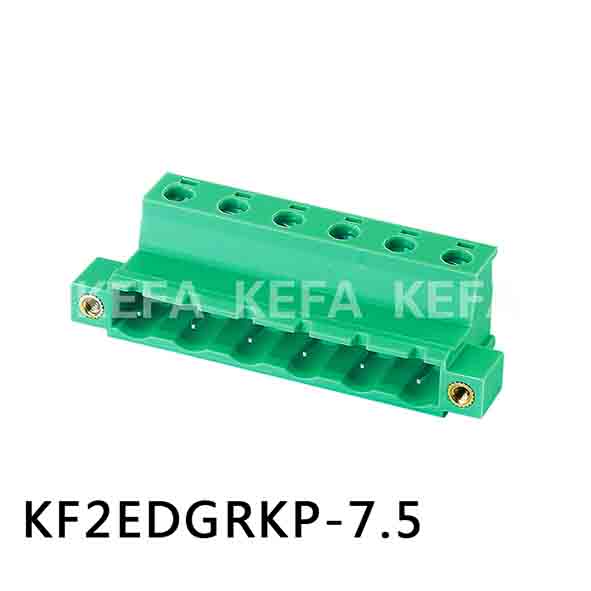

    3796 KF2EDGRKP-7.5 серия KF2EDGRKP-7.5 Вилки однорядные на провод с прямыми входами проводов под винтовые зажимы с закладными гайками 2...24 фосфорная бронза никелировнная 300/400 -40...+105

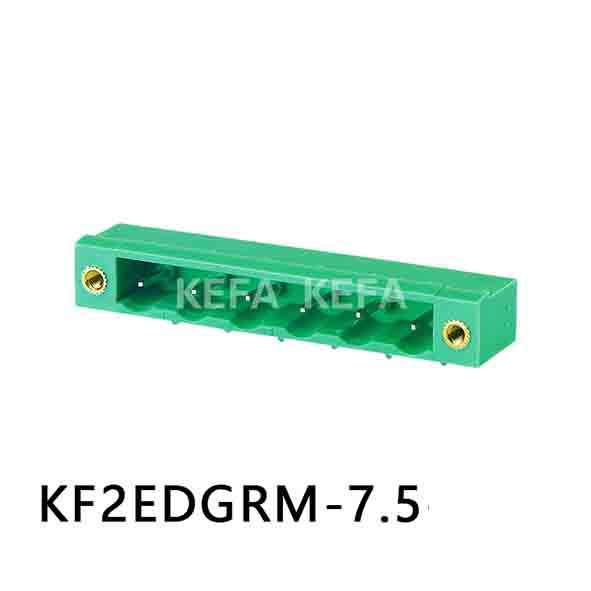

    3797 KF2EDGRM-7.5 серия KF2EDGRM-7.5 Вилки однорядные угловые на плату с закладными гайками 2...24 латунь луженая 300/450 -40...+120

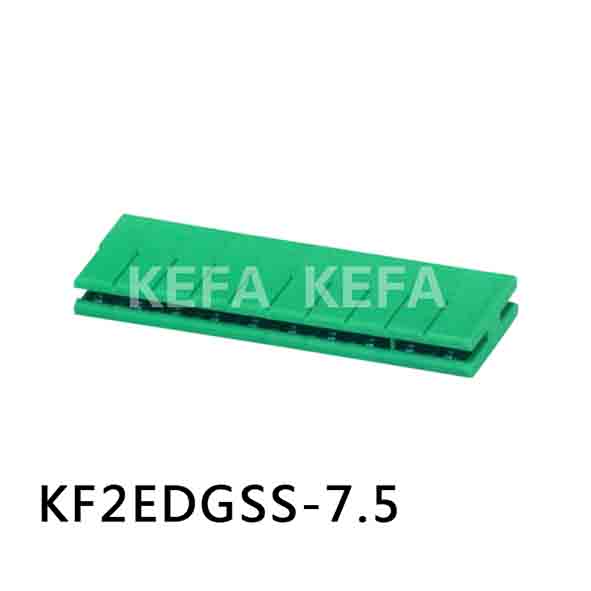

    3798 KF2EDGSS-7.5 серия KF2EDGSS-7.5 Переходники розетки-розетки наборные 1...xx латунь луженая 300/400 -40...+105

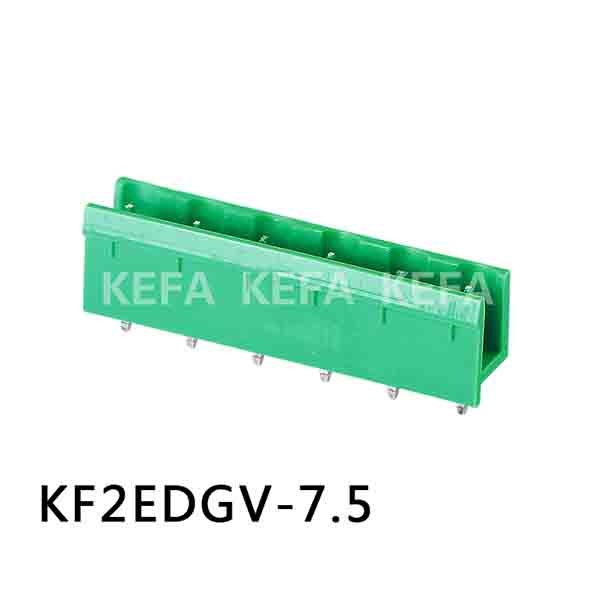

    3799 KF2EDGV-7.5 серия KF2EDGV-7.5 Вилки однорядные прямые на плату 2...24 латунь луженая 300/450 -40...+120

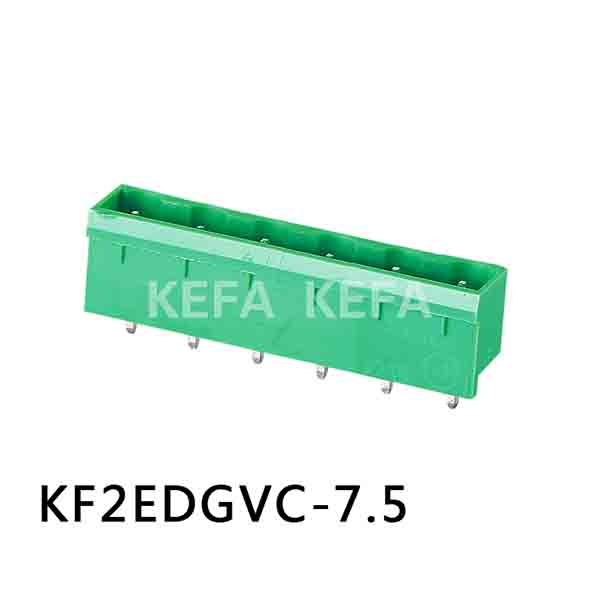

    3800 KF2EDGVC-7.5 серия KF2EDGVC-7.5 Вилки однорядные прямые на плату 2...24 латунь луженая 300/450 -40...+120

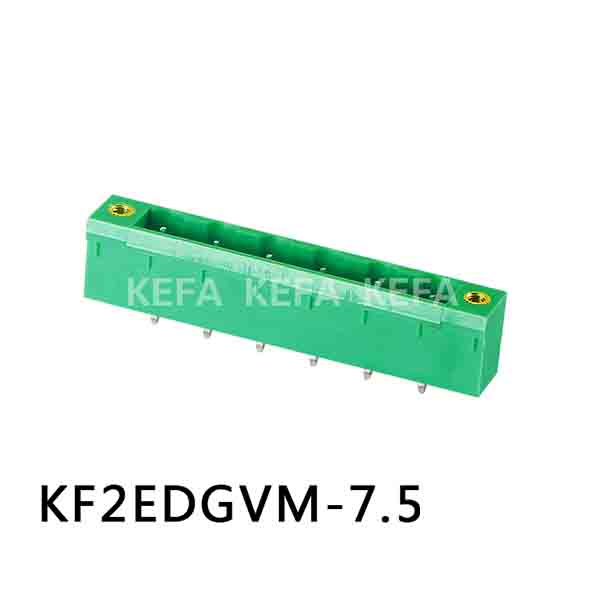

    3801 KF2EDGVM-7.5 серия KF2EDGVM-7.5 Вилки прямые однорядные на плату с закладными гайками 2...24 латунь луженая 300/450 -40...+120



    • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
      Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
    • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
      Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
    • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
    • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
