Серия KF2EDGKAM-7.5

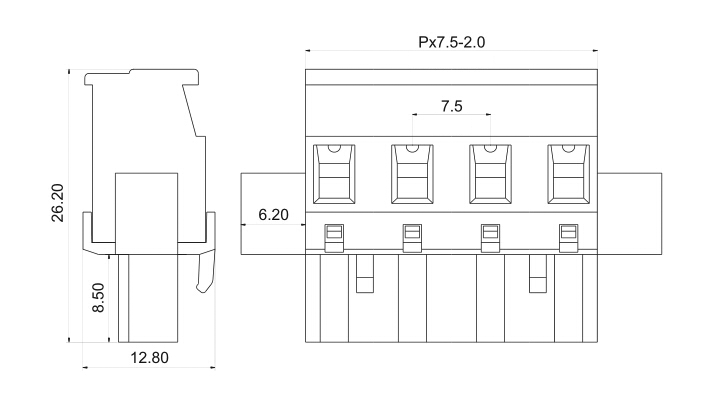

KF2EDGKAM-7.5 серия

Розетки однорядные на провод с угловыми входами проводов под винтовые зажимы и с монтажными ушами KF2EDGKAM-7.5 серии с шагом 7.5 мм, обеспечивают надежное соединение жгута проводов с печатной платой электронного блока. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки розеток KF2EDGKAM-7.5 серии уточняйте у наших менеджеров.

Общие характеристики:

  • Напряжение, В: 300/400 (/)
  • Ток, А: 10/15 (/)
  • Шаг: 7.5 мм
  • Количество полюсов: 2-24P
  • Винты: M2.5, сталь хромированная + оцинкованная
  • Материал корпуса: PA66?UL94V-0
  • Покрытие контактов: фосфорная бронза, никелировнная
  • Материал зажимной части/Square box: латунь, никелировнная
  • Выдерживаемое напряжение: AC2500V/1Min
  • Диаметр провода, AWG / мм2: 28-12 (2,5)
  • Рабочая температура, °C: -40...+105
  • Усилие затяжки винтов: 0.4Nm(3.58ib-In.)
  • Длина зачистки провода, мм: 7-8
  • KF2EDGKAM-7.5 серия



    Код Наименование Количество
    выводов
    100521 KF2EDGKAM-7.5-02P-14 2
    100522 KF2EDGKAM-7.5-03P-14 3
    100523 KF2EDGKAM-7.5-04P-14 4
    100524 KF2EDGKAM-7.5-05P-14 5
    100525 KF2EDGKAM-7.5-06P-14 6
    100526 KF2EDGKAM-7.5-07P-14 7
    100527 KF2EDGKAM-7.5-08P-14 8
    100528 KF2EDGKAM-7.5-09P-14 9
    100529 KF2EDGKAM-7.5-10P-14 10
    100530 KF2EDGKAM-7.5-11P-14 11
    100531 KF2EDGKAM-7.5-12P-14 12
    100532 KF2EDGKAM-7.5-13P-14 13
    100533 KF2EDGKAM-7.5-14P-14 14
    100534 KF2EDGKAM-7.5-15P-14 15
    100535 KF2EDGKAM-7.5-16P-14 16
    100536 KF2EDGKAM-7.5-17P-14 17
    100537 KF2EDGKAM-7.5-18P-14 18
    100538 KF2EDGKAM-7.5-19P-14 19
    100539 KF2EDGKAM-7.5-20P-14 20
    100540 KF2EDGKAM-7.5-21P-14 21
    100541 KF2EDGKAM-7.5-22P-14 22
    100542 KF2EDGKAM-7.5-23P-14 23
    100543 KF2EDGKAM-7.5-24P-14 24



    • Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
      Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru
    • Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
      Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru
    • Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
    • Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
