Серия KF35CM

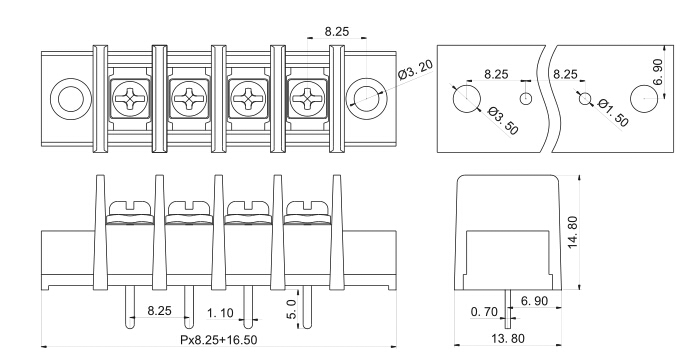

Клеммники барьерные KF35CM (DG35C-A) серии с шагом 8.25 мм, выводы прямые в плату по центру сечения, корпус с монтажными ушами, с крышкой на защелках, предназначены для подсоединение проводов в силовых цепях. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки клеммников барьерных KF35CM (DG35C-A) серии уточняйте у наших менеджеров.

Общие характеристики:

Напряжение, В: 300/450 (

)

Ток, А: 20/24 (

)

Шаг: 8.25 мм

Количество полюсов: 2-24P

Винты: M3, сталь никелировнная

Покрытие контактов: латунь, луженая

Материал корпуса: PA66, UL94V-0

Выдерживаемое напряжение: AC2000V/1Min

Диаметр провода, AWG / мм2: 22-12 (2,5)

Рабочая температура, °C: -40...+105

Усилие затяжки винтов: 8 кг/см

Код	Наименование	Количество выводов
93624	KF35CM-8.25-02P-13 (DG35C-A-02P-13)	2
89693	KF35CM-8.25-03P-13 (DG35C-A-03P-13)	3
89694	KF35CM-8.25-04P-13 (DG35C-A-04P-13)	4
89695	KF35CM-8.25-05P-13 (DG35C-A-05P-13)	5
89696	KF35CM-8.25-06P-13 (DG35C-A-06P-13)	6
89697	KF35CM-8.25-07P-13 (DG35C-A-07P-13)	7
89698	KF35CM-8.25-08P-13 (DG35C-A-08P-13)	8
89699	KF35CM-8.25-09P-13 (DG35C-A-09P-13)	9
89700	KF35CM-8.25-10P-13 (DG35C-A-10P-13)	10
89701	KF35CM-8.25-11P-13 (DG35C-A-11P-13)	11
89702	KF35CM-8.25-12P-13 (DG35C-A-12P-13)	12
89703	KF35CM-8.25-13P-13 (DG35C-A-13P-13)	13
89704	KF35CM-8.25-14P-13 (DG35C-A-14P-13)	14
89705	KF35CM-8.25-15P-13 (DG35C-A-15P-13)	15
89706	KF35CM-8.25-16P-13 (DG35C-A-16P-13)	16
89707	KF35CM-8.25-17P-13 (DG35C-A-17P-13)	17
89708	KF35CM-8.25-18P-13 (DG35C-A-18P-13)	18
89709	KF35CM-8.25-19P-13 (DG35C-A-19P-13)	19
89710	KF35CM-8.25-20P-13 (DG35C-A-20P-13)	20
89711	KF35CM-8.25-21P-13 (DG35C-A-21P-13)	21
89712	KF35CM-8.25-22P-13 (DG35C-A-22P-13)	22
89713	KF35CM-8.25-23P-13 (DG35C-A-23P-13)	23
89714	KF35CM-8.25-24P-13 (DG35C-A-24P-13)	24

Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку: sales@dart.ru

Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку: alex@dart.ru

Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.

Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
