Барьерные клеммники с шагом 8,25 мм
| | Клеммники барьерные с шагом 8,25 мм предназначены для применения внутри электронной промышленной аппаратуры. Клеммники барьерные с шагом 8,25 мм предназначены для подсоединения проводов в силовых цепях. Модификации барьерных клеммников с шагом 8,25 мм выпускаются с защитной крышкой и без нее. Конструкция барьерных клеммников с шагом 8,25 мм соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158.
Общие характеристики: Шаг, мм: 8,25
Винты: M3, сталь никелировнная
Покрытие контактов: латунь луженая
Материал корпуса: PA66, UL94V-0
Напряжение, В / : 300/450
Ток, А / : 20/24
Выдерживаемое напряжение: AC2000V/1Min
Диаметр провода, AWG (мм2): 22-12 (2,5)
Рабочая температура, °C: -40...+105
|
Таблица серий
3261 |

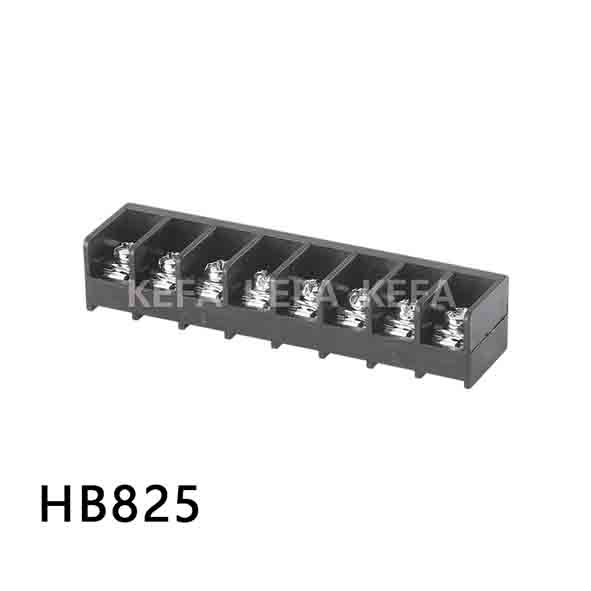

![HB825 серия](../images/hb825.jpg) |
HB825 |
выводы прямые в плату |
2...24 |
3262 |

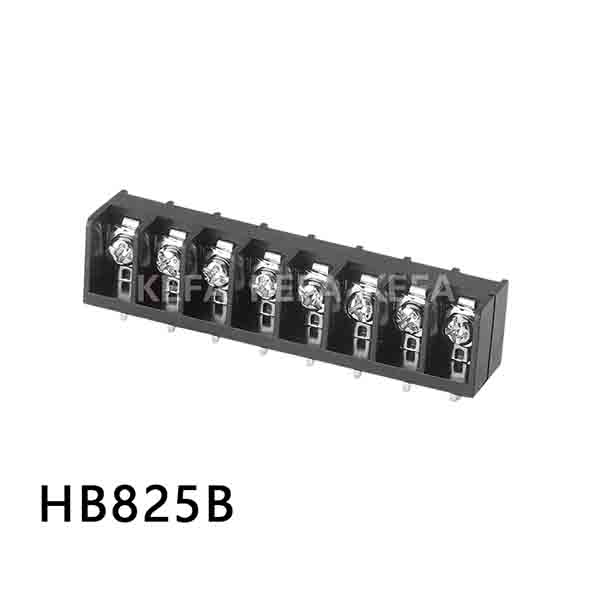

![HB825B серия](../images/hb825b.jpg) |
HB825B |
выводы угловые в плату |
2...24 |
3333 |

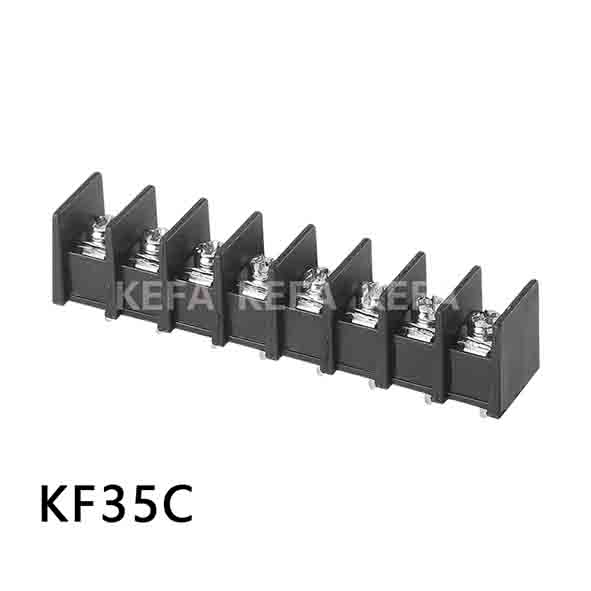

![KF35C (DG35C-B) серия](../images/kf35c.jpg) |
KF35C (DG35C-B) |
выводы прямые в плату по центру сечения |
2...24 |
3334 |

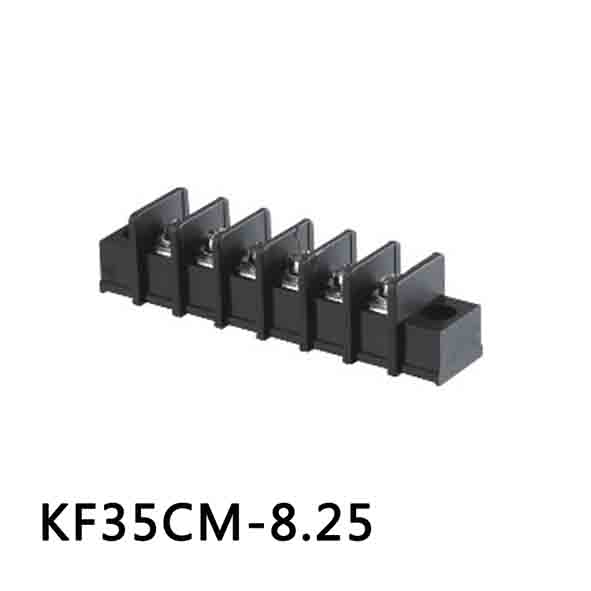

![KF35CM (DG35C-A) серия](../images/kf35cm.jpg) |
KF35CM (DG35C-A) |
выводы прямые в плату по центру сечения, корпус с монтажными ушами |
2...24 |
3335 |

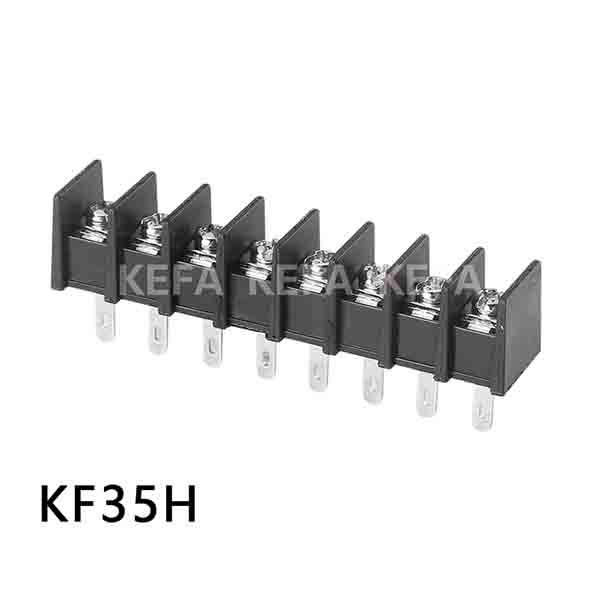

![KF35H (DG35H-B) серия](../images/kf35h.jpg) |
KF35H (DG35H-B) |
выводы на провод |
2...24 |
3336 |

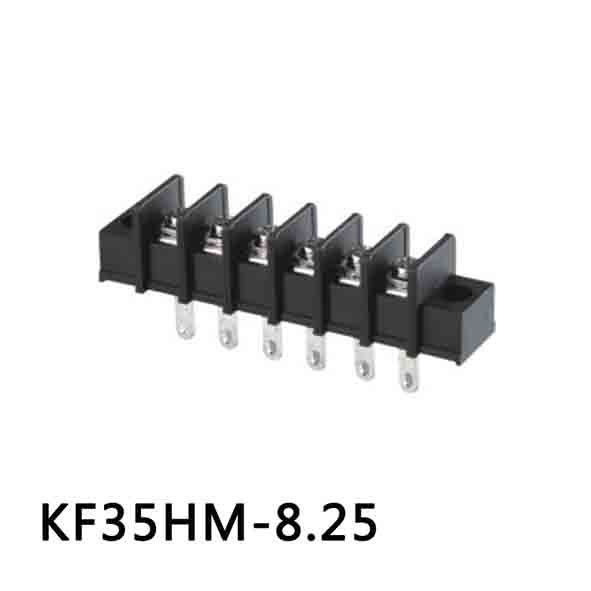

![KF35HM (DG35H-A) серия](../images/kf35hm.jpg) |
KF35HM (DG35H-A) |
выводы на провод, корпус с монтажными ушами |
2...24 |
3337 |

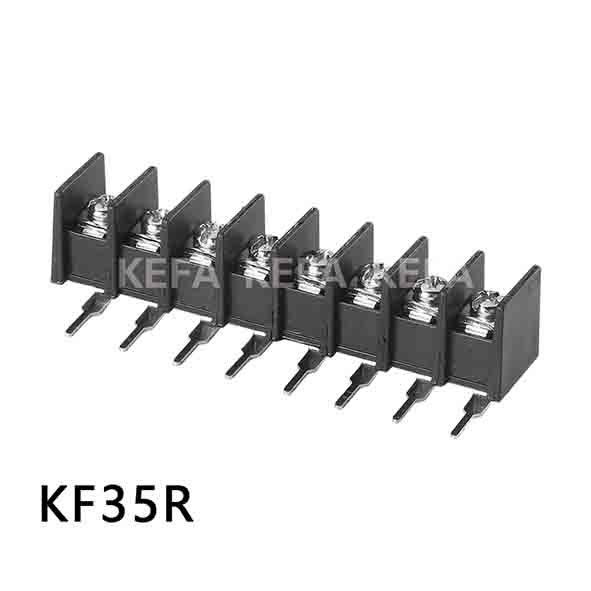

![KF35R (DG35R-B) серия](../images/kf35r.jpg) |
KF35R (DG35R-B) |
выводы угловые в плату |
2...24 |
3338 |

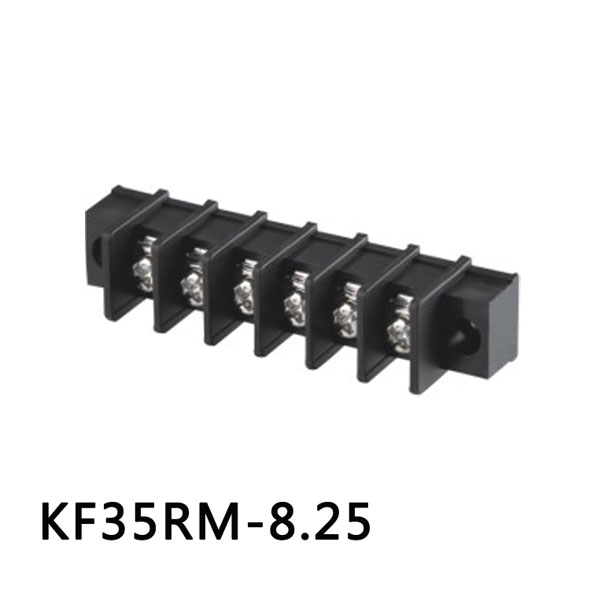

![KF35RM (DG35R-A) серия](../images/kf35rm.jpg) |
KF35RM (DG35R-A) |
выводы угловые в плату, корпус с монтажными ушами |
2...24 |
3339 |

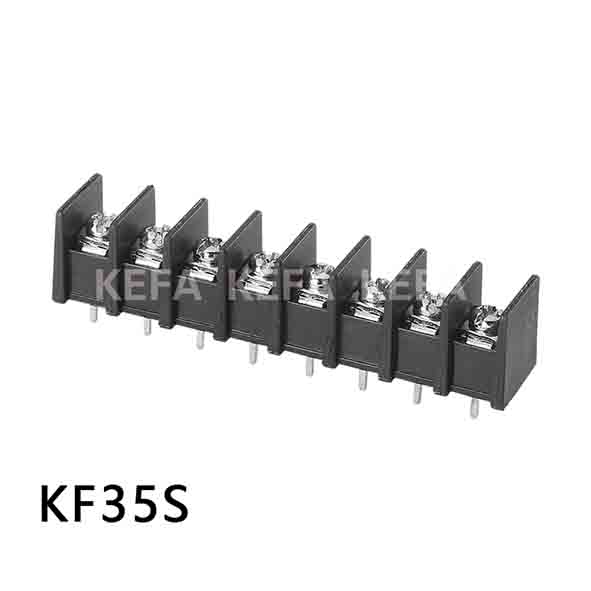

![KF35S (DG35S-B) серия](../images/kf35s.jpg) |
KF35S (DG35S-B) |
выводы прямые в плату |
2...24 |
3340 |

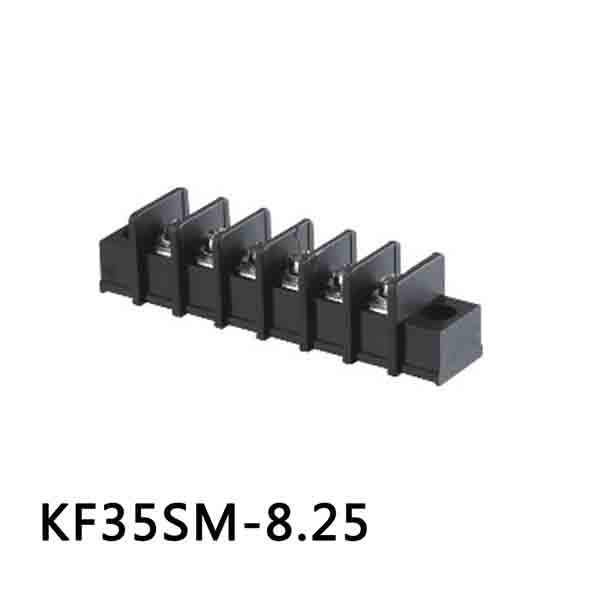

![KF35SM (DG35S-A) серия](../images/kf35sm.jpg) |
KF35SM (DG35S-A) |
выводы прямые в плату, корпус с монтажными ушами |
2...24 |
3341 |

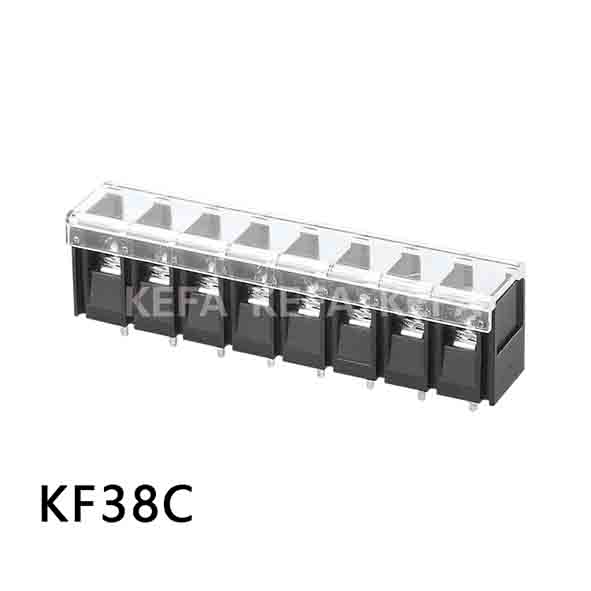

![KF38C (DG38C-B) серия](../images/kf38c.jpg) |
KF38C (DG38C-B) |
выводы прямые в плату по центру сечения, с крышкой |
2...24 |
3342 |

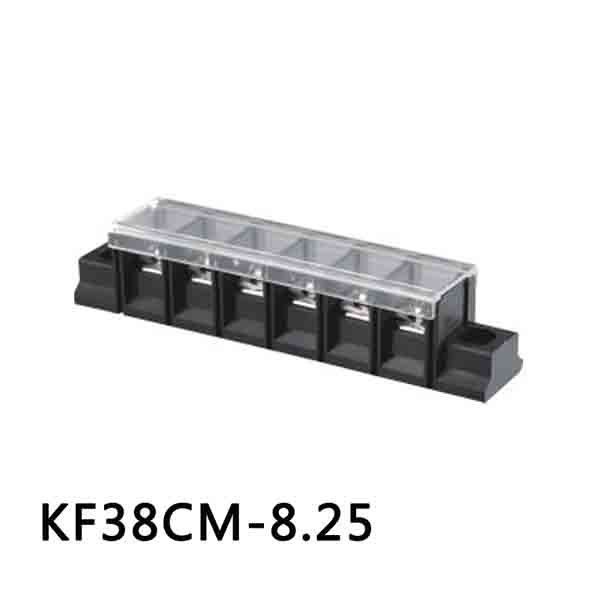

![KF38CM (DG38C-A) серия](../images/kf38cm.jpg) |
KF38CM (DG38C-A) |
выводы прямые в плату по центру сечения, корпус с монтажными ушами, с крышкой |
2...24 |
3343 |

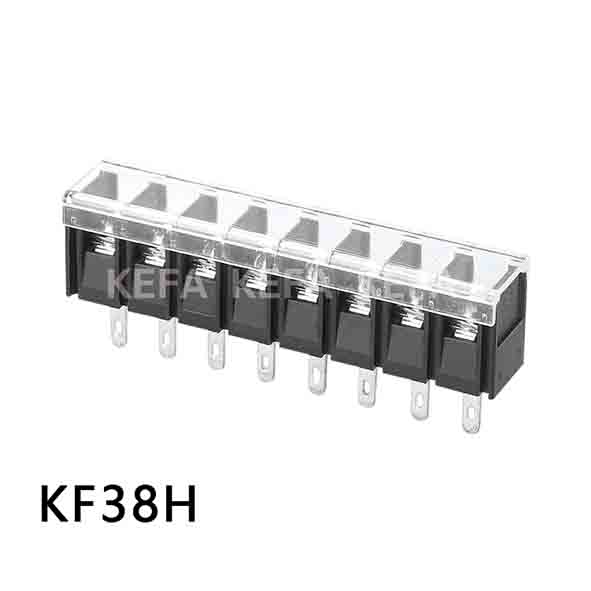

![KF38H серия](../images/kf38h.jpg) |
KF38H |
выводы на провод, корпус с крышкой |
2...24 |
3344 |

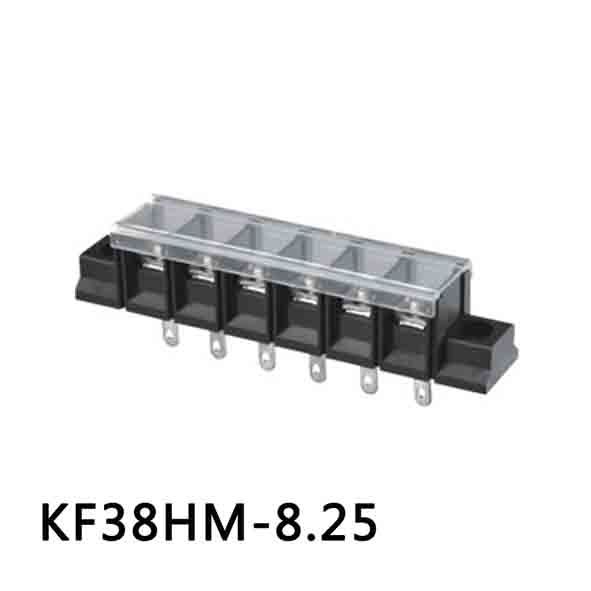

![KF38HM (DG38H-A) серия](../images/kf38hm.jpg) |
KF38HM (DG38H-A) |
выводы на провод, корпус с монтажными ушами, с крышкой |
2...24 |
3345 |

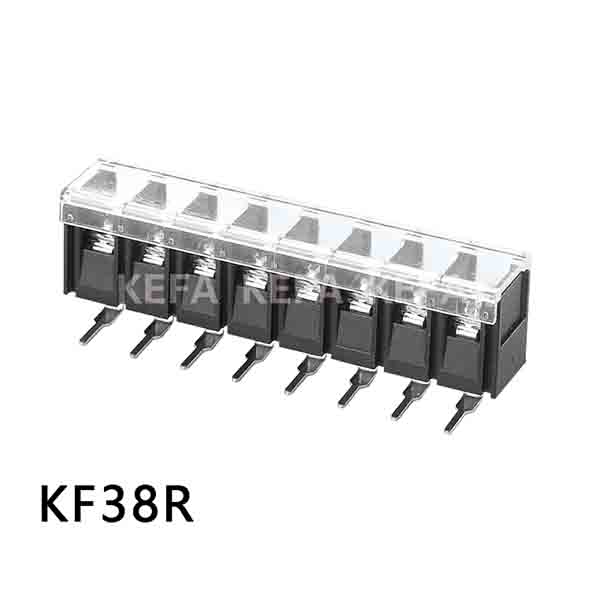

![KF38R (DG38R-B) серия](../images/kf38r.jpg) |
KF38R (DG38R-B) |
выводы угловые в плату, корпус с крышкой |
2...24 |
3346 |

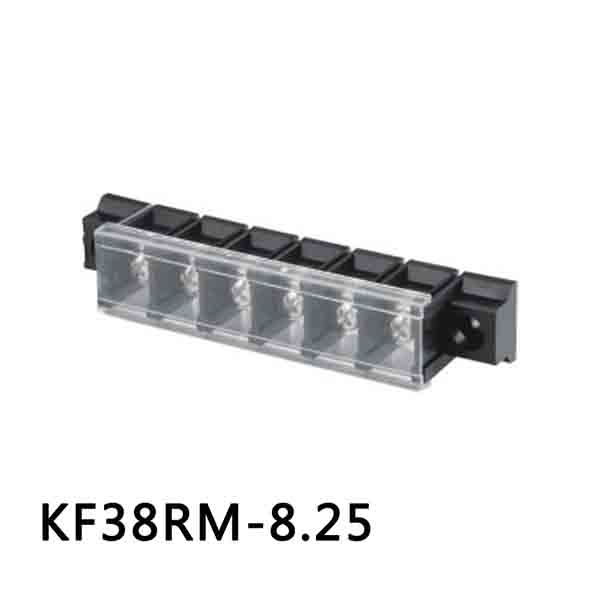

![KF38RM (DG38R-A) серия](../images/kf38rm.jpg) |
KF38RM (DG38R-A) |
выводы угловые в плату, корпус с монтажными ушами, с крышкой |
2...24 |
3347 |

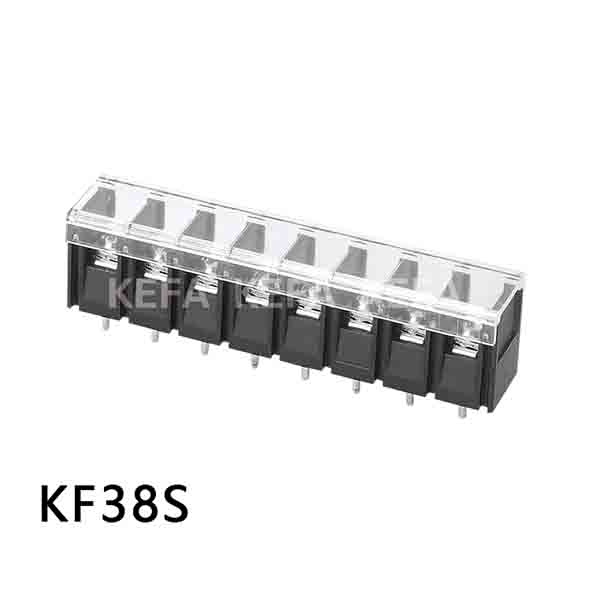

![KF38S (DG38S-B) серия](../images/kf38s.jpg) |
KF38S (DG38S-B) |
выводы прямые в плату, корпус с крышкой |
2...24 |
3348 |

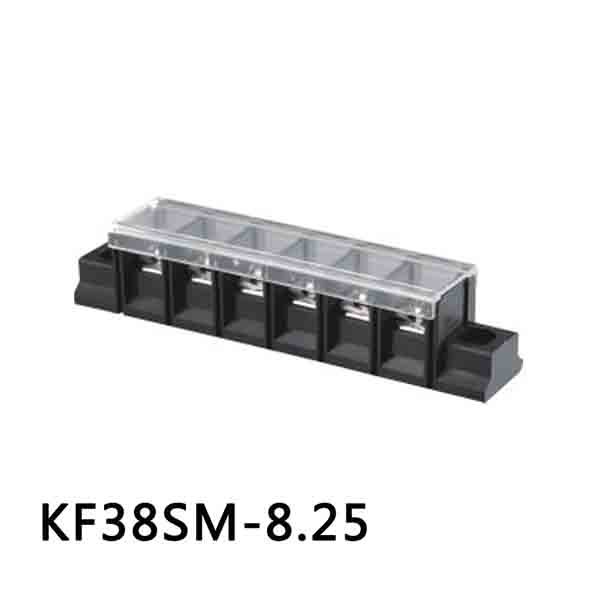

![KF38SM (DG38S-A) серия](../images/kf38sm.jpg) |
KF38SM (DG38S-A) |
выводы прямые в плату, корпус с монтажными ушами, с крышкой |
2...24 |
|
|
|
|
|
