Серия KF38R
| | Клеммники барьерные KF38R (DG38R-B) серии с шагом 8.25 мм, выводы угловые в плату, корпус с крышкой, предназначены для подсоединение проводов в силовых цепях. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки клеммников барьерных KF38R (DG38R-B) серии уточняйте у наших менеджеров.
Общие характеристики:
Напряжение, В: 300/450 ( / )
Ток, А: 20/24 (/)
Шаг: 8.25 мм
Количество полюсов: 2-24P
Винты: M3, сталь никелировнная
Покрытие контактов: латунь, луженая
Материал корпуса: PA66, UL94V-0
Выдерживаемое напряжение: AC2000V/1Min
Диаметр провода, AWG / мм2: 22-12 (2,5)
Рабочая температура, °C: -40...+105
Усилие затяжки винтов: 8 кг/см
|
| 90106 |
KF38R-8.25-02P-13 (DG38R-B-02P-13) |
2 |
| 90107 |
KF38R-8.25-03P-13 (DG38R-B-03P-13) |
3 |
| 90108 |
KF38R-8.25-04P-13 (DG38R-B-04P-13) |
4 |
| 90109 |
KF38R-8.25-05P-13 (DG38R-B-05P-13) |
5 |
| 90110 |
KF38R-8.25-06P-13 (DG38R-B-06P-13) |
6 |
| 90111 |
KF38R-8.25-07P-13 (DG38R-B-07P-13) |
7 |
| 90112 |
KF38R-8.25-08P-13 (DG38R-B-08P-13) |
8 |
| 90113 |
KF38R-8.25-09P-13 (DG38R-B-09P-13) |
9 |
| 90114 |
KF38R-8.25-10P-13 (DG38R-B-10P-13) |
10 |
| 90115 |
KF38R-8.25-11P-13 (DG38R-B-11P-13) |
11 |
| 90116 |
KF38R-8.25-12P-13 (DG38R-B-12P-13) |
12 |
| 90117 |
KF38R-8.25-13P-13 (DG38R-B-13P-13) |
13 |
| 90118 |
KF38R-8.25-14P-13 (DG38R-B-14P-13) |
14 |
| 90119 |
KF38R-8.25-15P-13 (DG38R-B-15P-13) |
15 |
| 90120 |
KF38R-8.25-16P-13 (DG38R-B-16P-13) |
16 |
| 90121 |
KF38R-8.25-17P-13 (DG38R-B-17P-13) |
17 |
| 90122 |
KF38R-8.25-18P-13 (DG38R-B-18P-13) |
18 |
| 90123 |
KF38R-8.25-19P-13 (DG38R-B-19P-13) |
19 |
| 90124 |
KF38R-8.25-20P-13 (DG38R-B-20P-13) |
20 |
| 90125 |
KF38R-8.25-21P-13 (DG38R-B-21P-13) |
21 |
| 90126 |
KF38R-8.25-22P-13 (DG38R-B-22P-13) |
22 |
| 90127 |
KF38R-8.25-23P-13 (DG38R-B-23P-13) |
23 |
| 90128 |
KF38R-8.25-24P-13 (DG38R-B-24P-13) |
24 |
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru

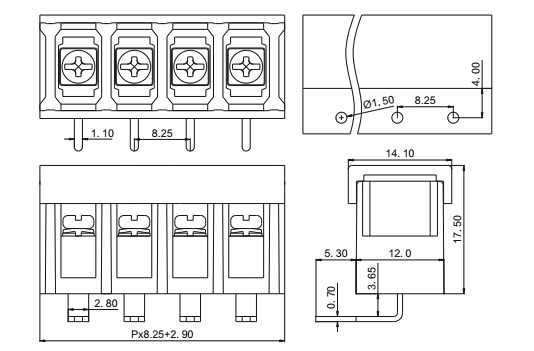

- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
Для получения актуализированной технической информации нажмите ссылку:
alex@dart.ru
- Возможность поставки товаров, где не указан код товара, уточняйте у наших менеджеров.
- Перед закладкой компонентов в серийные изделия необходимо запрашивать образцы!
|
|
|
|
|
