Серия KF38SM

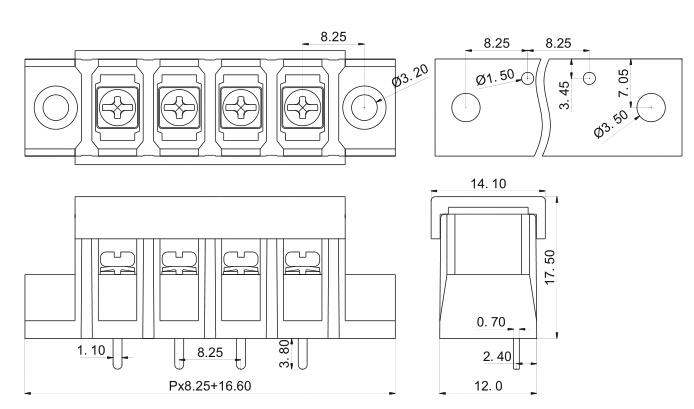

| | Клеммники барьерные KF38SM (DG38S-A) серии с шагом 8.25 мм, выводы прямые в плату, корпус с монтажными ушами, предназначены для подсоединение проводов в силовых цепях. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки клеммников барьерных KF38SM (DG38S-A) серии уточняйте у наших менеджеров.
Общие характеристики:
Напряжение, В: 300/450 ( / )
Ток, А: 20/24 (/)
Шаг: 8.25 мм
Количество полюсов: 2-24P
Винты: M3, сталь никелировнная
Покрытие контактов: латунь, луженая
Материал корпуса: PA66, UL94V-0
Выдерживаемое напряжение: AC2000V/1Min
Диаметр провода, AWG / мм2: 22-12 (2,5)
Рабочая температура, °C: -40...+105
Усилие затяжки винтов: 8 кг/см
|
| 90135 |
KF38SM-8.25-02P-13 (DG38S-A-02P-13) |
2 |
| 90136 |
KF38SM-8.25-03P-13 (DG38S-A-03P-13) |
3 |
| 90137 |
KF38SM-8.25-04P-13 (DG38S-A-04P-13) |
4 |
| 90138 |
KF38SM-8.25-05P-13 (DG38S-A-05P-13) |
5 |
| 90139 |
KF38SM-8.25-06P-13 (DG38S-A-06P-13) |
6 |
| 90140 |
KF38SM-8.25-07P-13 (DG38S-A-07P-13) |
7 |
| 90141 |
KF38SM-8.25-08P-13 (DG38S-A-08P-13) |
8 |
| 90142 |
KF38SM-8.25-09P-13 (DG38S-A-09P-13) |
9 |
| 90143 |
KF38SM-8.25-10P-13 (DG38S-A-10P-13) |
10 |
| 90144 |
KF38SM-8.25-11P-13 (DG38S-A-11P-13) |
11 |
| 90145 |
KF38SM-8.25-12P-13 (DG38S-A-12P-13) |
12 |
| 90146 |
KF38SM-8.25-13P-13 (DG38S-A-13P-13) |
13 |
| 90147 |
KF38SM-8.25-14P-13 (DG38S-A-14P-13) |
14 |
| 90148 |
KF38SM-8.25-15P-13 (DG38S-A-15P-13) |
15 |
| 90149 |
KF38SM-8.25-16P-13 (DG38S-A-16P-13) |
16 |
| 90150 |
KF38SM-8.25-17P-13 (DG38S-A-17P-13) |
17 |
| 90151 |
KF38SM-8.25-18P-13 (DG38S-A-18P-13) |
18 |
| 90152 |
KF38SM-8.25-19P-13 (DG38S-A-19P-13) |
19 |
| 90153 |
KF38SM-8.25-20P-13 (DG38S-A-20P-13) |
20 |
| 90154 |
KF38SM-8.25-21P-13 (DG38S-A-21P-13) |
21 |
| 90155 |
KF38SM-8.25-22P-13 (DG38S-A-22P-13) |
22 |
| 90156 |
KF38SM-8.25-23P-13 (DG38S-A-23P-13) |
23 |
| 90157 |
KF38SM-8.25-24P-13 (DG38S-A-24P-13) |
24 |
|
|
|
|
|
