Серия HB9500
| | Клеммники барьерные HB9500 серии с шагом 9.5 мм, выводы прямые в плату, предназначены для подсоединение проводов в силовых цепях. Конструкция соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158. Условия поставки клеммников барьерных HB9500 серии уточняйте у наших менеджеров.
Общие характеристики:
Напряжение, В: 300/750 ( / )
Ток, А: 30/32 (/)
Шаг: 9.5 мм
Количество полюсов: 2-24P
Винты: M4, сталь никелировнная
Покрытие контактов: латунь, луженая
Материал корпуса: PA66, UL94V-0
Выдерживаемое напряжение: AC2000V/1Min
Диаметр провода, AWG / мм2: 18-10 (4)
Рабочая температура, °C: -40...+105
Усилие затяжки винтов: 10 кг/см
|
| 81510 |
HB9500-9.5-02P-13 |
2 |
| 81511 |
HB9500-9.5-03P-13 |
3 |
| 81512 |
HB9500-9.5-04P-13 |
4 |
| 81513 |
HB9500-9.5-05P-13 |
5 |
| 81514 |
HB9500-9.5-06P-13 |
6 |
| 81515 |
HB9500-9.5-07P-13 |
7 |
| 81516 |
HB9500-9.5-08P-13 |
8 |
| 81517 |
HB9500-9.5-09P-13 |
9 |
| 81518 |
HB9500-9.5-10P-13 |
10 |
| 81519 |
HB9500-9.5-11P-13 |
11 |
| 81520 |
HB9500-9.5-12P-13 |
12 |
| 81521 |
HB9500-9.5-13P-13 |
13 |
| 81522 |
HB9500-9.5-14P-13 |
14 |
| 81523 |
HB9500-9.5-15P-13 |
15 |
| 81524 |
HB9500-9.5-16P-13 |
16 |
| 81525 |
HB9500-9.5-17P-13 |
17 |
| 81526 |
HB9500-9.5-18P-13 |
18 |
| 81527 |
HB9500-9.5-19P-13 |
19 |
| 81528 |
HB9500-9.5-20P-13 |
20 |
| 81529 |
HB9500-9.5-21P-13 |
21 |
| 81530 |
HB9500-9.5-22P-13 |
22 |
| 81531 |
HB9500-9.5-23P-13 |
23 |
| 86883 |
HB9500-9.5-24P-13 |
24 |
|
|
|
|
|
- Цены, опубликованные в Магазине, могут не являться окончательными и предназначены только для предварительного ознакомления.
Информацию о наличии товаров и свежих ценах уточняйте у менеджеров, они устанавливают окончательные цены при оформлении заказа в зависимости от количества товара и истории клиента. Или нажмите ссылку:
sales@dart.ru

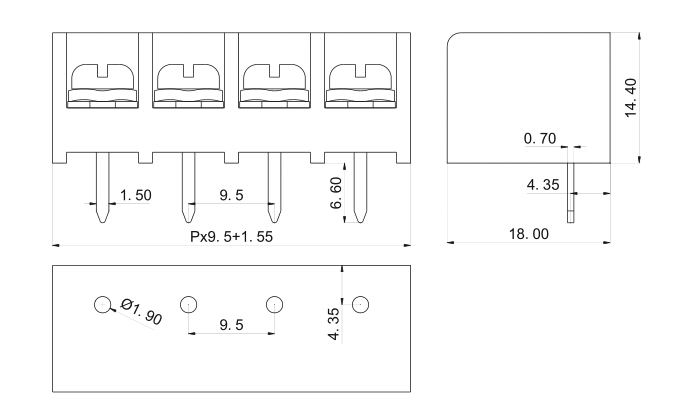

- Представленная техническая информация и размеры на чертежах, опубликованных на сайте, носят справочный характер и не предназначены для использования в конструкторской документации без согласования с нами.
