Барьерные клеммники с шагом 9,50 мм
| | Клеммники барьерные с шагом 9,50 мм предназначены для применения внутри электронной промышленной аппаратуры. Клеммники барьерные с шагом 9,50 мм предназначены для подсоединения проводов в силовых цепях. Модификации барьерных клеммников с шагом 9,50 мм выпускаются с защитной крышкой и без нее. Конструкция барьерных клеммников с шагом 9,50 мм соответствует международным стандартам IEC60998, UL1059, UL486E, CSA C22.2 No.158.
Общие характеристики: Шаг, мм: 9,5
Винты: M4, сталь никелировнная
Покрытие контактов: латунь луженая
Класс огнестойкости корпуса: UL94V-0
Выдерживаемое напряжение: AC2000V/1Min
Диаметр провода, мм2: 4,0
|
Таблица серий
3357 |

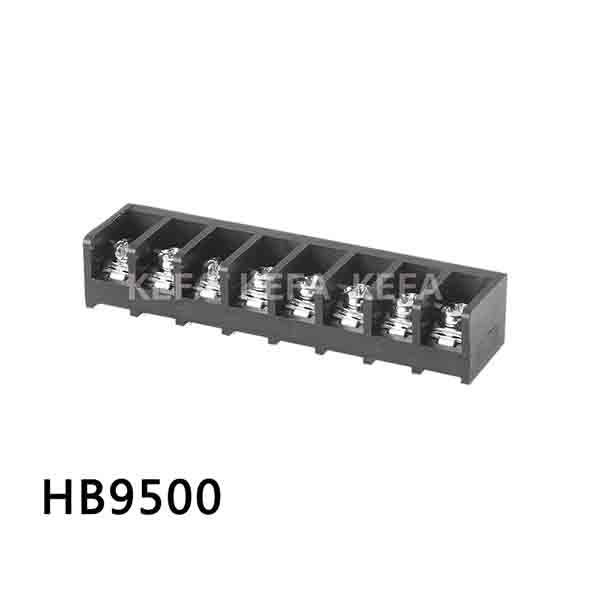

![HB9500 серия](../images/hb9500.jpg) |
HB9500 |
выводы прямые в плату |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3358 |

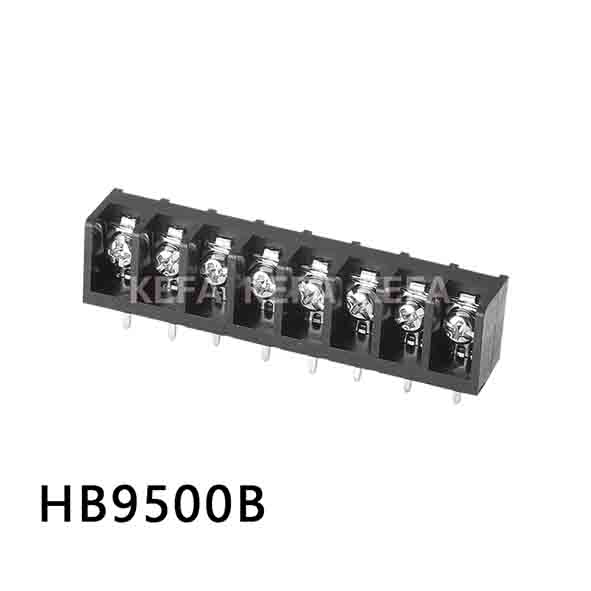

![HB9500B серия](../images/hb9500b.jpg) |
HB9500B |
выводы угловые в плату |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3359 |

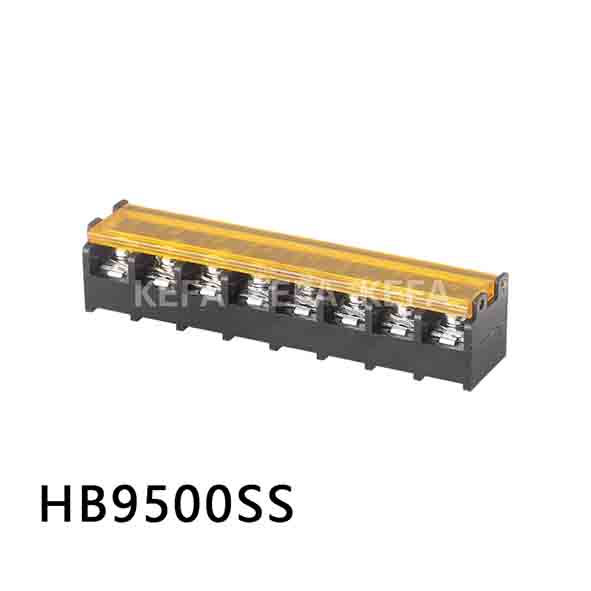

![HB9500SS серия](../images/hb9500ss.jpg) |
HB9500SS |
выводы прямые в плату, корпус с крышкой |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3360 |

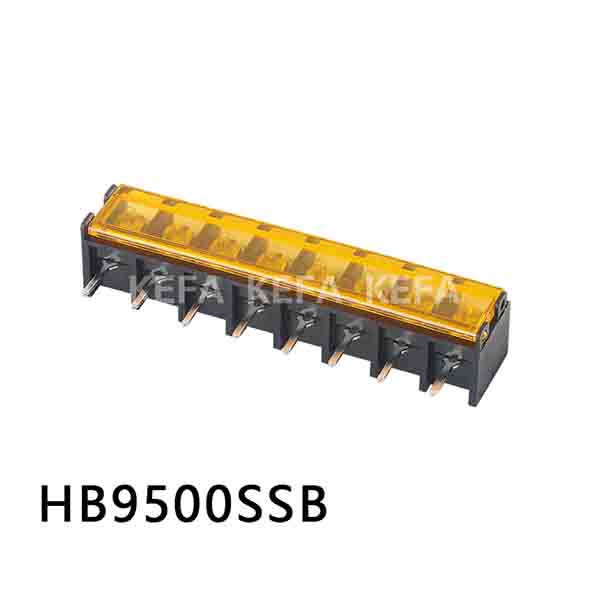

![HB9500SSB-9.5 серия](../images/hb9500ssb-9.5.jpg) |
HB9500SSB-9.5 |
выводы угловые в плату, корпус с крышкой |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3361 |

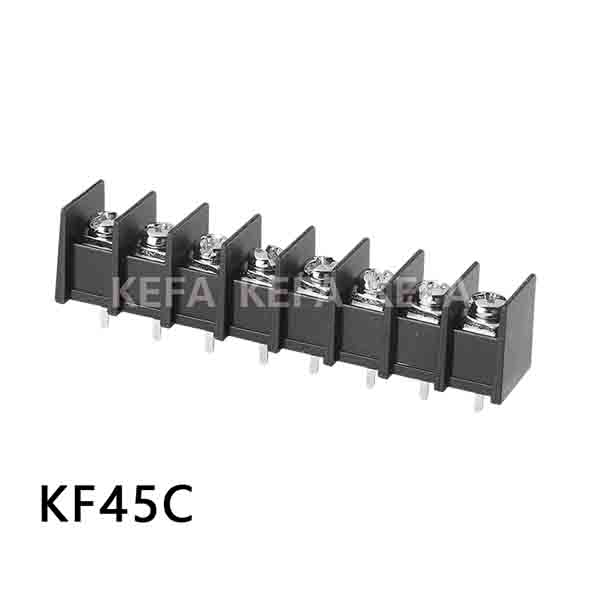

![KF45C (DG45C-B) серия](../images/kf45c.jpg) |
KF45C
(DG45C-B) |
выводы прямые в плату по центру сечения |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3362 |
![KF45CM (DG45C-A) серия](../images/kf45cm.jpg) |
KF45CM
(DG45C-A) |
выводы прямые в плату по центру сечения, корпус с монтажными ушами |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3363 |

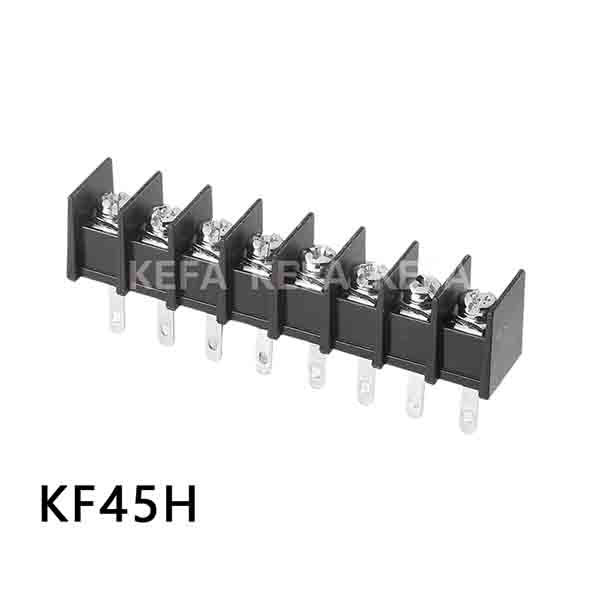

![KF45H серия](../images/kf45h.jpg) |
KF45H |
выводы на провод |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3364 |

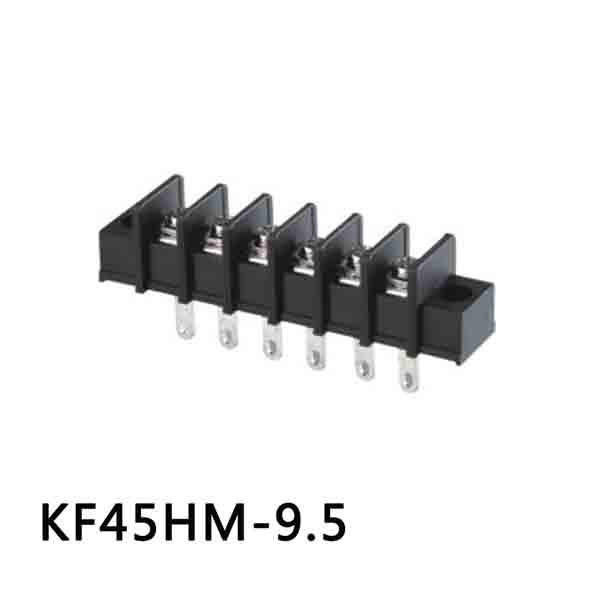

![KF45HM (DG45H-A) серия](../images/kf45hm.jpg) |
KF45HM
(DG45H-A) |
выводы на провод, корпус с монтажными ушами |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3365 |

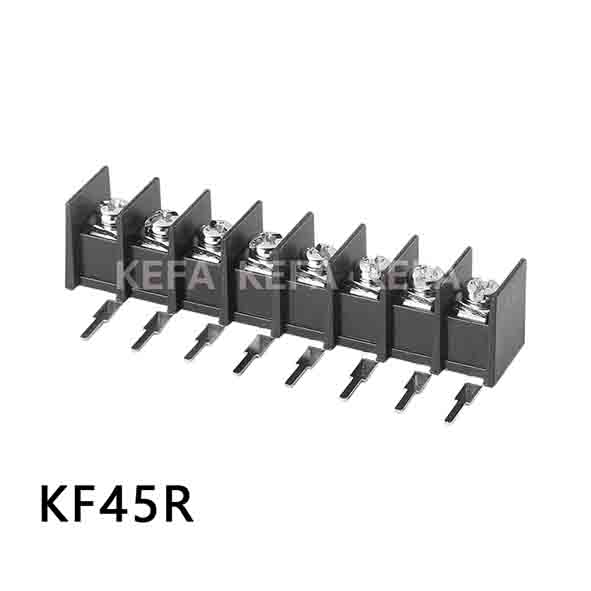

![KF45R (DG45R-B) серия](../images/kf45r.jpg) |
KF45R
(DG45R-B) |
выводы угловые в плату |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3366 |

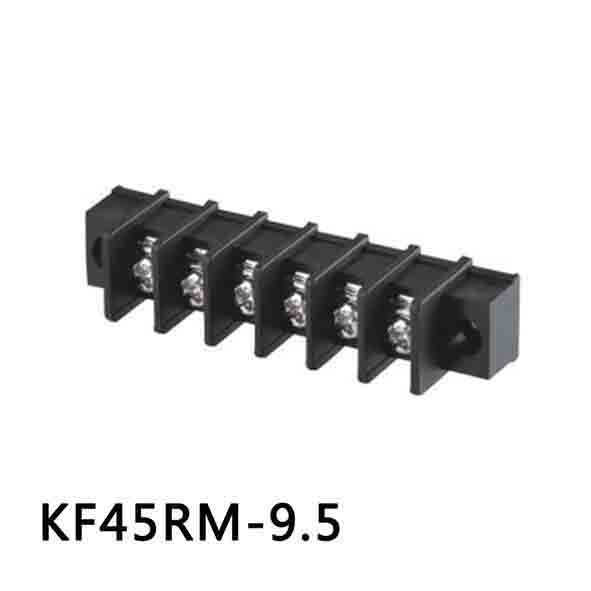

![KF45RM (DG45R-A) серия](../images/kf45rm.jpg) |
KF45RM
(DG45R-A) |
выводы угловые в плату, корпус с монтажными ушами |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3367 |

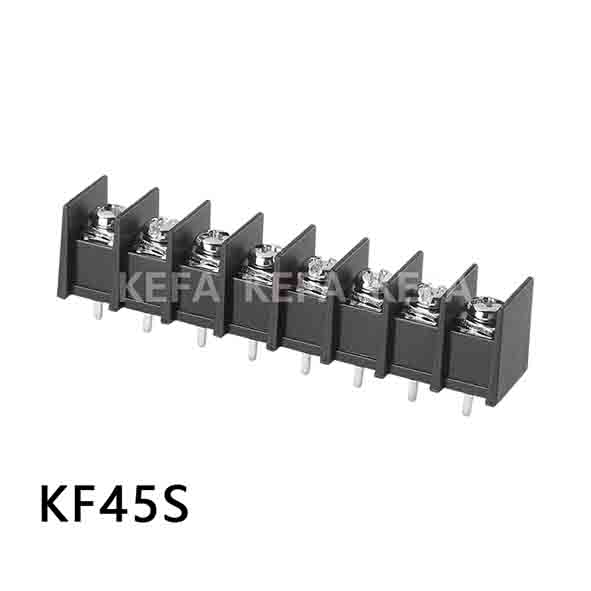

![KF45S (DG45S-B) серия](../images/kf45s.jpg) |
KF45S
(DG45S-B) |
выводы прямые в плату |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3368 |

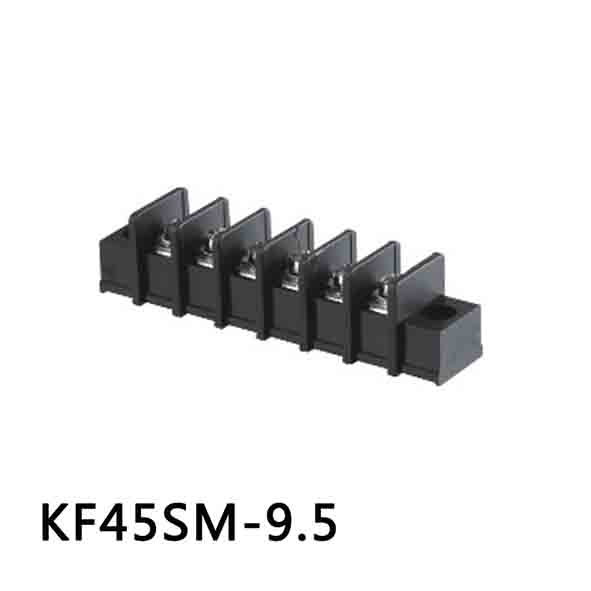

![KF45SM (DG45S-A) серия](../images/kf45sm.jpg) |
KF45SM
(DG45S-A) |
выводы прямые в плату, корпус с монтажными ушами |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3369 |

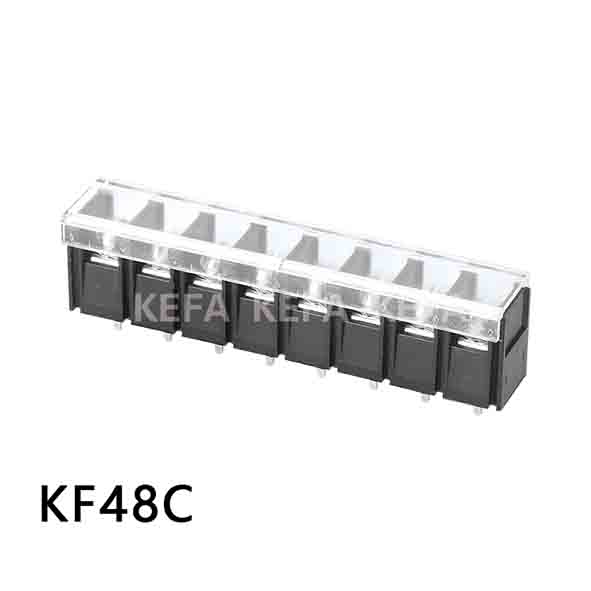

![KF48C (DG48C-B) серия](../images/kf48c.jpg) |
KF48C
(DG48C-B) |
выводы прямые в плату по центру сечения, корпус с крышкой |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3370 |
![KF48CM (DG48C-A) серия](../images/kf48cm.jpg) |
KF48CM
(DG48C-A) |
выводы прямые в плату по центру сечения, корпус с монтажными ушами, с крышкой |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3371 |

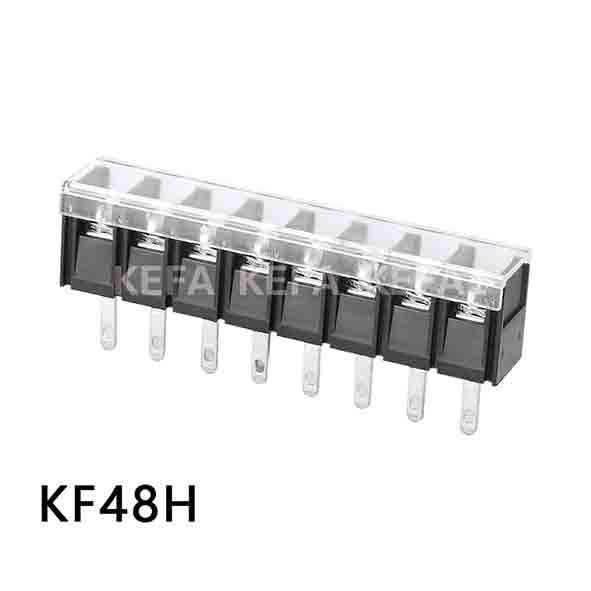

![KF48H серия](../images/kf48h.jpg) |
KF48H |
выводы на провод, корпус с крышкой |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3372 |

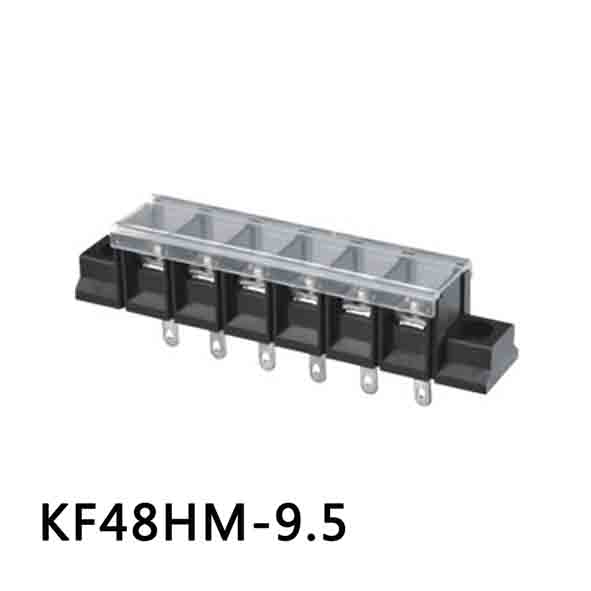

![KF48HM (DG48H-A) серия](../images/kf48hm.jpg) |
KF48HM
(DG48H-A) |
выводы на провод, корпус с монтажными ушами, с крышкой |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3373 |

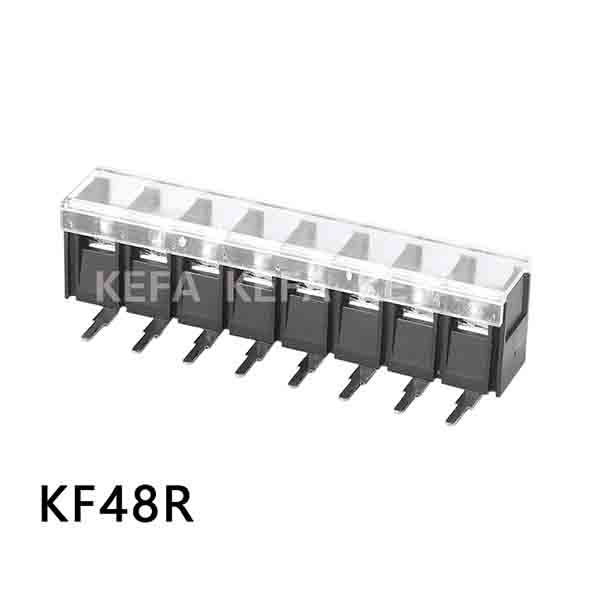

![KF48R (DG48R-B) серия](../images/kf48r.jpg) |
KF48R
(DG48R-B) |
выводы угловые в плату, корпус с крышкой |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3374 |

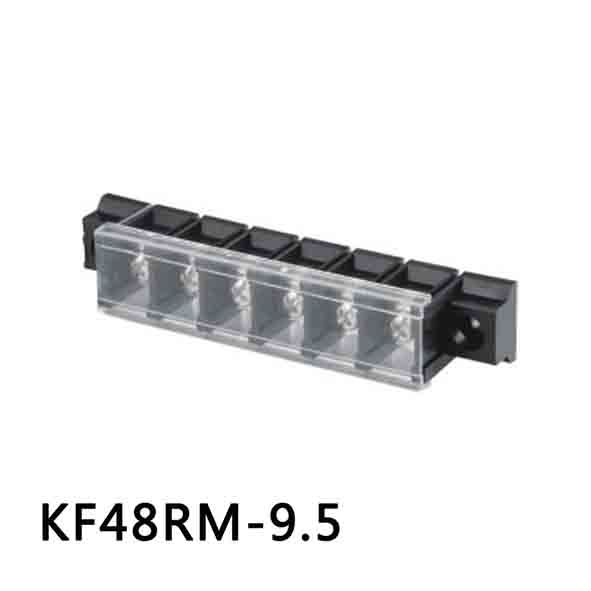

![KF48RM (DG48R-A) серия](../images/kf48rm.jpg) |
KF48RM
(DG48R-A) |
выводы угловые в плату, корпус с монтажными ушами, с крышкой |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3375 |

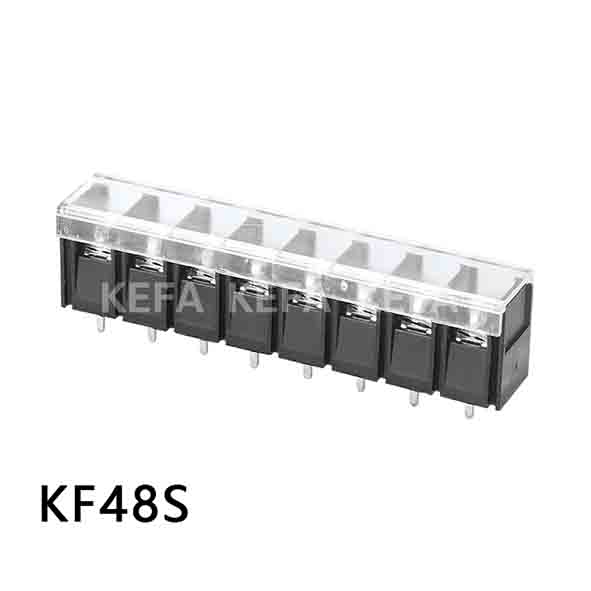

![KF48S (DG48S-B) серия](../images/kf48s.jpg) |
KF48S
(DG48S-B) |
выводы прямые в плату, корпус с крышкой |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3376 |
![KF48SM (DG48S-A) серия](../images/kf48sm.jpg) |
KF48SM
(DG48S-A) |
выводы прямые в плату, корпус с монтажными ушами, с крышкой |
2...24 |
PA66 |
300/750 |
30/32 |
18-10 |
-40...+105 |
3377 |
![KF49M (DG49-A) серия](../images/kf49m.jpg) |
KF49M
(DG49-A) |
корпус двухрядный с монтажными ушами |
2...26 |
PBT |
450 |
20/32 |
22-10 |
-30...+120 |
|
|
|
|
|
